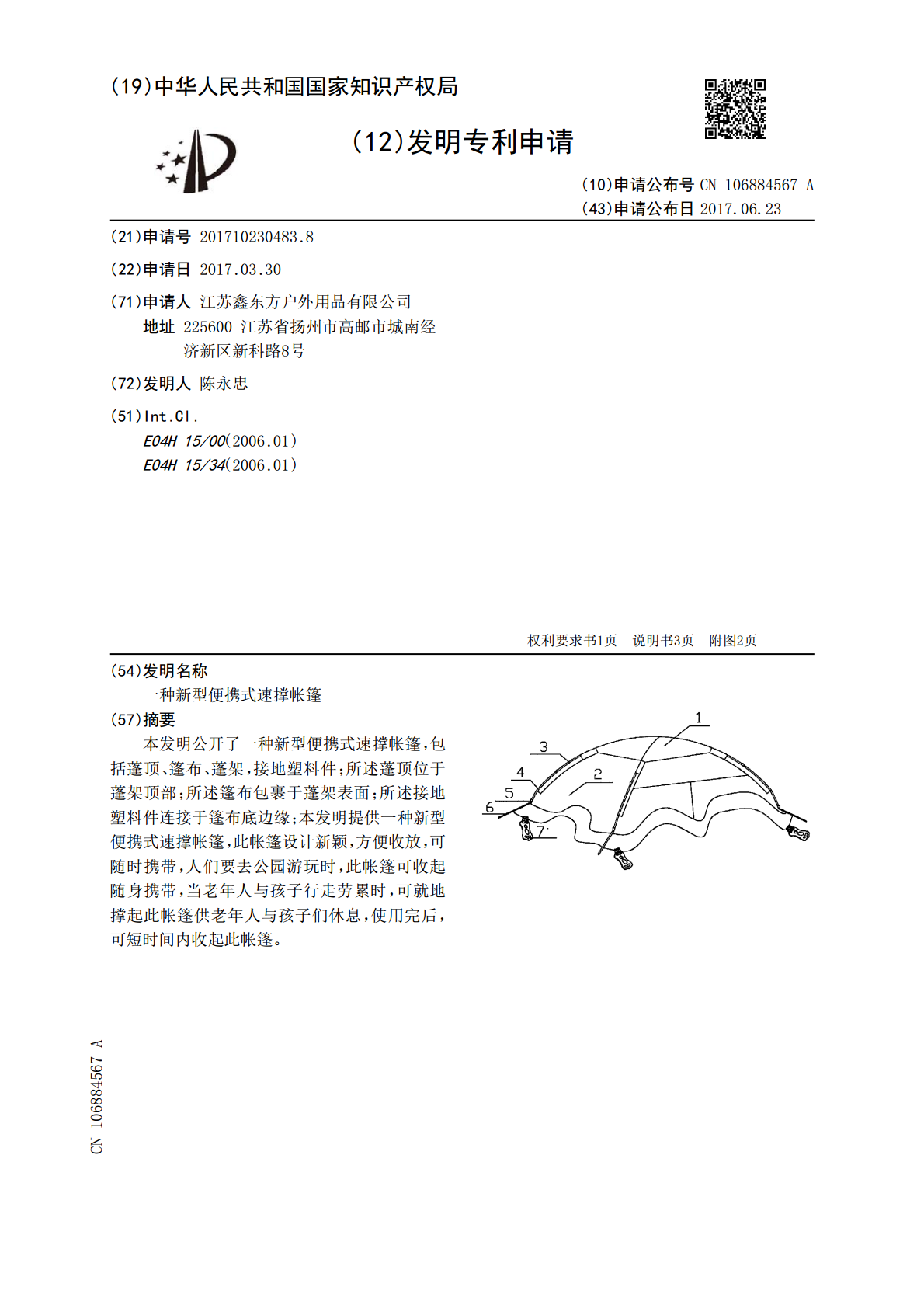

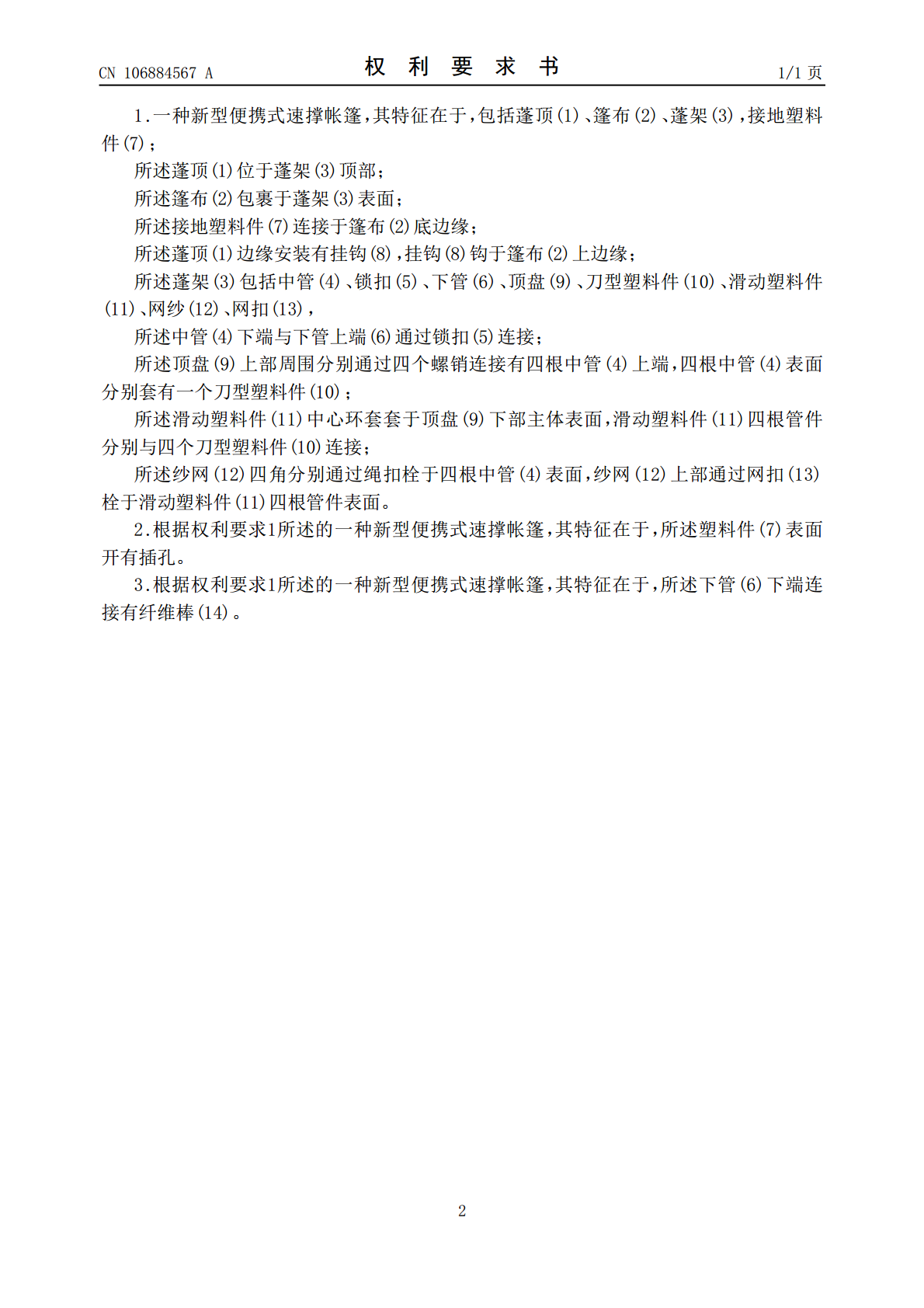

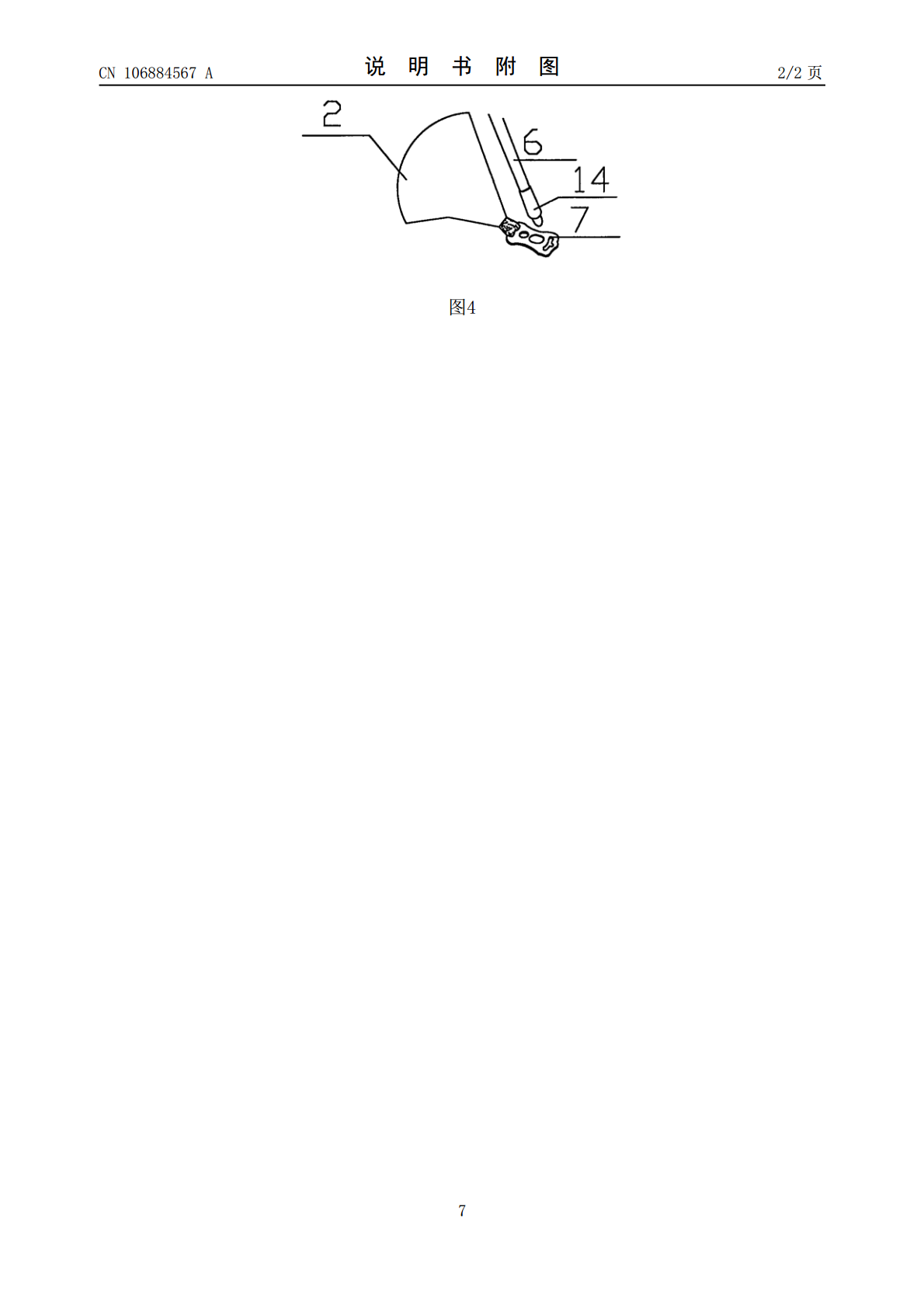

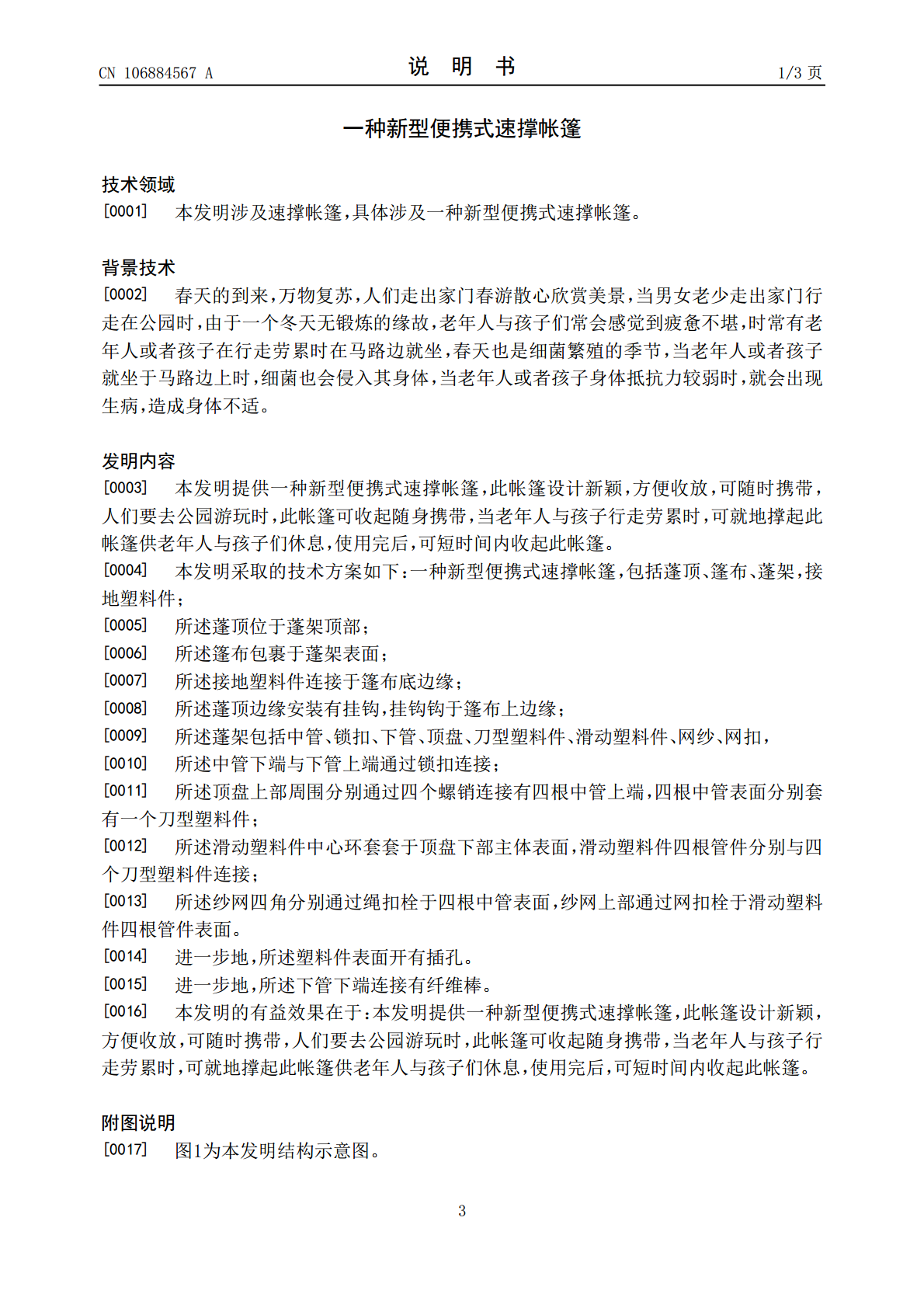

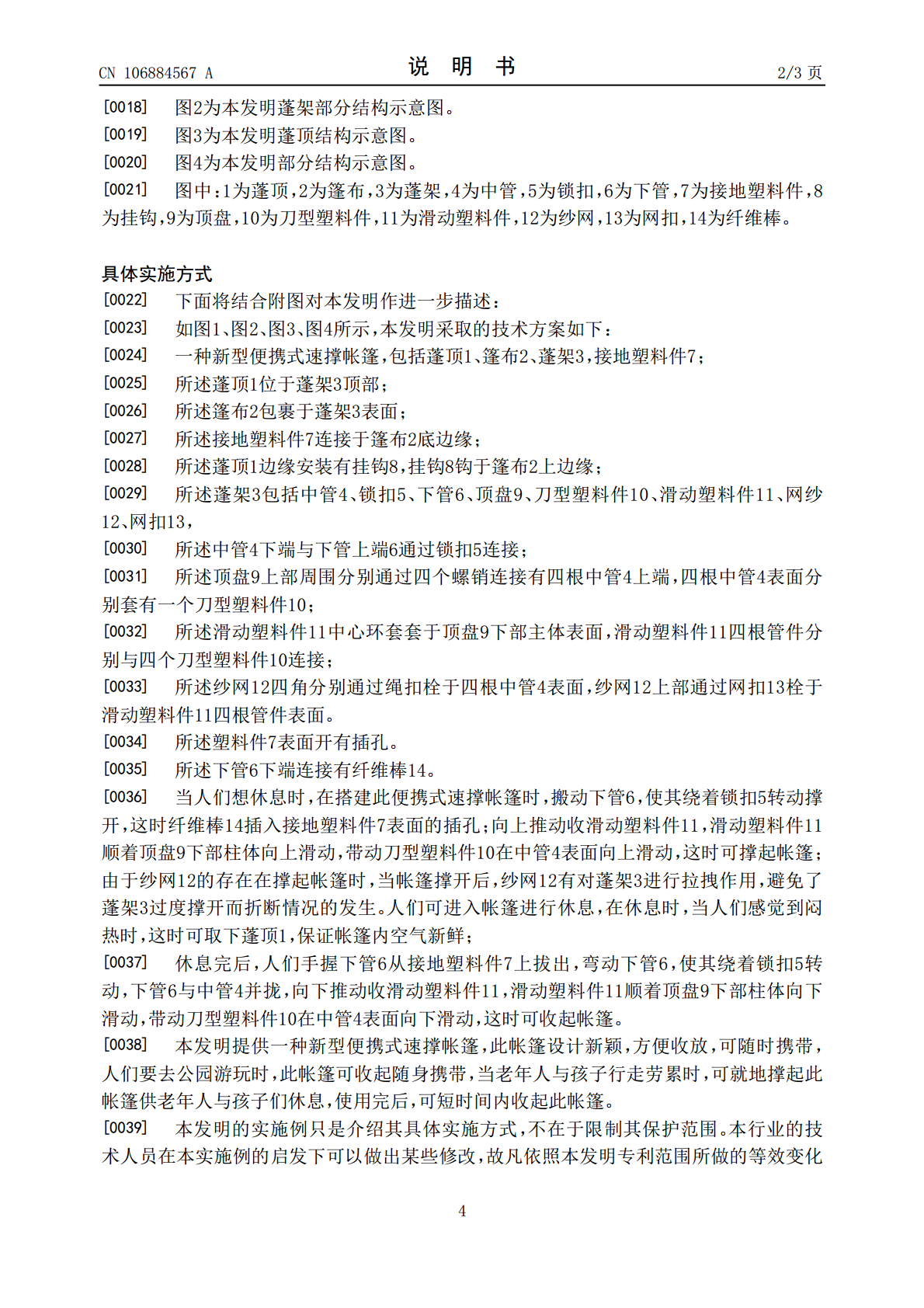

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106884567A(43)申请公布日2017.06.23(21)申请号201710230483.8(22)申请日2017.03.30(71)申请人江苏鑫东方户外用品有限公司地址225600江苏省扬州市高邮市城南经济新区新科路8号(72)发明人陈永忠(51)Int.Cl.E04H15/00(2006.01)E04H15/34(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型便携式速撑帐篷(57)摘要本发明公开了一种新型便携式速撑帐篷,包括蓬顶、篷布、蓬架,接地塑料件;所述蓬顶位于蓬架顶部;所述篷布包裹于蓬架表面;所述接地塑料件连接于篷布底边缘;本发明提供一种新型便携式速撑帐篷,此帐篷设计新颖,方便收放,可随时携带,人们要去公园游玩时,此帐篷可收起随身携带,当老年人与孩子行走劳累时,可就地撑起此帐篷供老年人与孩子们休息,使用完后,可短时间内收起此帐篷。CN106884567ACN106884567A权利要求书1/1页1.一种新型便携式速撑帐篷,其特征在于,包括蓬顶(1)、篷布(2)、蓬架(3),接地塑料件(7);所述蓬顶(1)位于蓬架(3)顶部;所述篷布(2)包裹于蓬架(3)表面;所述接地塑料件(7)连接于篷布(2)底边缘;所述蓬顶(1)边缘安装有挂钩(8),挂钩(8)钩于篷布(2)上边缘;所述蓬架(3)包括中管(4)、锁扣(5)、下管(6)、顶盘(9)、刀型塑料件(10)、滑动塑料件(11)、网纱(12)、网扣(13),所述中管(4)下端与下管上端(6)通过锁扣(5)连接;所述顶盘(9)上部周围分别通过四个螺销连接有四根中管(4)上端,四根中管(4)表面分别套有一个刀型塑料件(10);所述滑动塑料件(11)中心环套套于顶盘(9)下部主体表面,滑动塑料件(11)四根管件分别与四个刀型塑料件(10)连接;所述纱网(12)四角分别通过绳扣栓于四根中管(4)表面,纱网(12)上部通过网扣(13)栓于滑动塑料件(11)四根管件表面。2.根据权利要求1所述的一种新型便携式速撑帐篷,其特征在于,所述塑料件(7)表面开有插孔。3.根据权利要求1所述的一种新型便携式速撑帐篷,其特征在于,所述下管(6)下端连接有纤维棒(14)。2CN106884567A说明书1/3页一种新型便携式速撑帐篷技术领域[0001]本发明涉及速撑帐篷,具体涉及一种新型便携式速撑帐篷。背景技术[0002]春天的到来,万物复苏,人们走出家门春游散心欣赏美景,当男女老少走出家门行走在公园时,由于一个冬天无锻炼的缘故,老年人与孩子们常会感觉到疲惫不堪,时常有老年人或者孩子在行走劳累时在马路边就坐,春天也是细菌繁殖的季节,当老年人或者孩子就坐于马路边上时,细菌也会侵入其身体,当老年人或者孩子身体抵抗力较弱时,就会出现生病,造成身体不适。发明内容[0003]本发明提供一种新型便携式速撑帐篷,此帐篷设计新颖,方便收放,可随时携带,人们要去公园游玩时,此帐篷可收起随身携带,当老年人与孩子行走劳累时,可就地撑起此帐篷供老年人与孩子们休息,使用完后,可短时间内收起此帐篷。[0004]本发明采取的技术方案如下:一种新型便携式速撑帐篷,包括蓬顶、篷布、蓬架,接地塑料件;[0005]所述蓬顶位于蓬架顶部;[0006]所述篷布包裹于蓬架表面;[0007]所述接地塑料件连接于篷布底边缘;[0008]所述蓬顶边缘安装有挂钩,挂钩钩于篷布上边缘;[0009]所述蓬架包括中管、锁扣、下管、顶盘、刀型塑料件、滑动塑料件、网纱、网扣,[0010]所述中管下端与下管上端通过锁扣连接;[0011]所述顶盘上部周围分别通过四个螺销连接有四根中管上端,四根中管表面分别套有一个刀型塑料件;[0012]所述滑动塑料件中心环套套于顶盘下部主体表面,滑动塑料件四根管件分别与四个刀型塑料件连接;[0013]所述纱网四角分别通过绳扣栓于四根中管表面,纱网上部通过网扣栓于滑动塑料件四根管件表面。[0014]进一步地,所述塑料件表面开有插孔。[0015]进一步地,所述下管下端连接有纤维棒。[0016]本发明的有益效果在于:本发明提供一种新型便携式速撑帐篷,此帐篷设计新颖,方便收放,可随时携带,人们要去公园游玩时,此帐篷可收起随身携带,当老年人与孩子行走劳累时,可就地撑起此帐篷供老年人与孩子们休息,使用完后,可短时间内收起此帐篷。附图说明[0017]图1为本发明结构示意图。3CN106884567A说明书2/3页[0018]图2为本发明蓬架部分结构示意图。[0019]图3为本发明蓬顶结构示意图。[0020]图4为本发明部分结构示意图。[0021]图中:1为蓬顶,2为篷布,3为蓬架,4为中管,5为锁扣,6为下管,7为接地塑料件,8为挂钩
