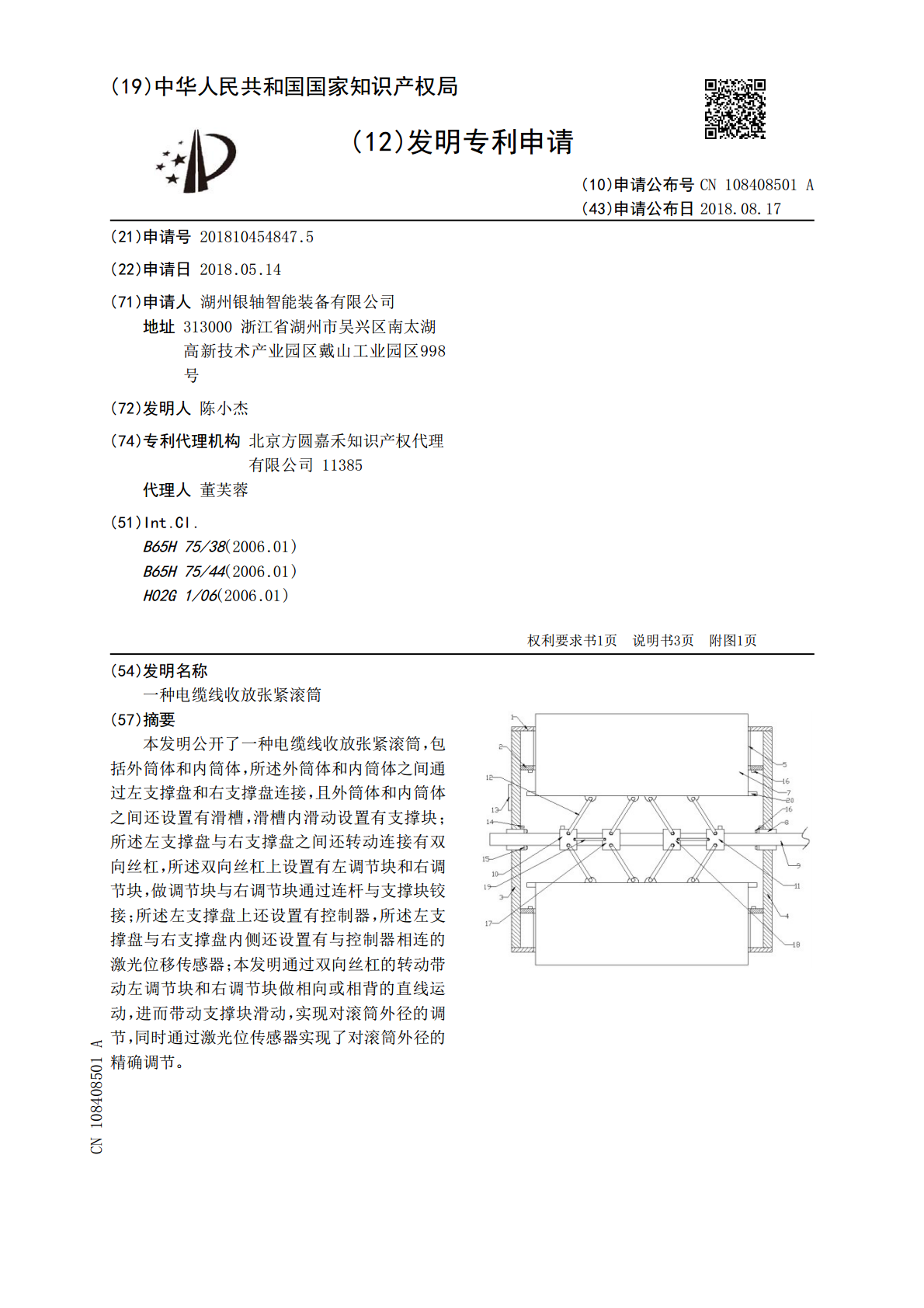

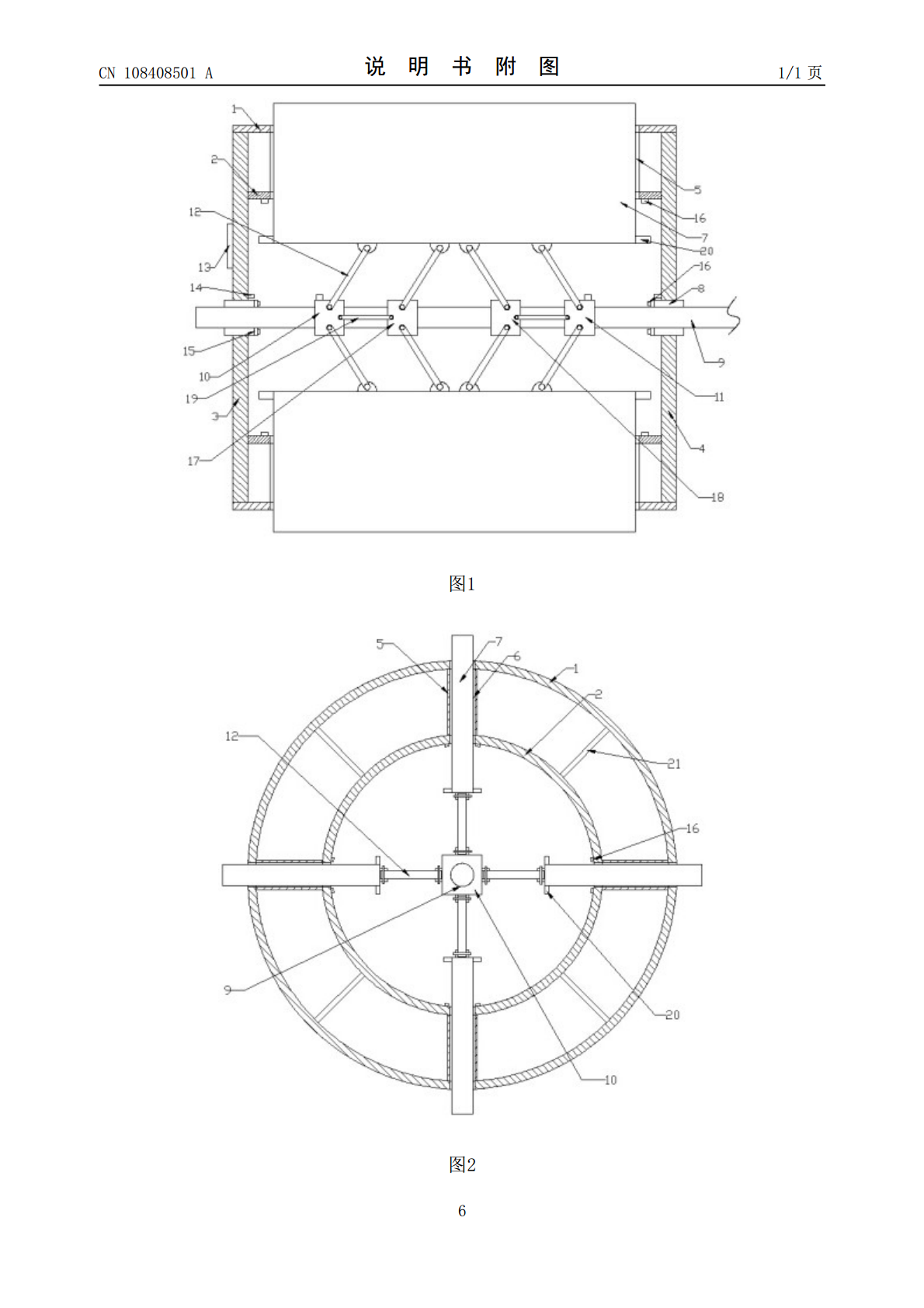

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108408501A(43)申请公布日2018.08.17(21)申请号201810454847.5(22)申请日2018.05.14(71)申请人湖州银轴智能装备有限公司地址313000浙江省湖州市吴兴区南太湖高新技术产业园区戴山工业园区998号(72)发明人陈小杰(74)专利代理机构北京方圆嘉禾知识产权代理有限公司11385代理人董芙蓉(51)Int.Cl.B65H75/38(2006.01)B65H75/44(2006.01)H02G1/06(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种电缆线收放张紧滚筒(57)摘要本发明公开了一种电缆线收放张紧滚筒，包括外筒体和内筒体，所述外筒体和内筒体之间通过左支撑盘和右支撑盘连接，且外筒体和内筒体之间还设置有滑槽，滑槽内滑动设置有支撑块；所述左支撑盘与右支撑盘之间还转动连接有双向丝杠，所述双向丝杠上设置有左调节块和右调节块，做调节块与右调节块通过连杆与支撑块铰接；所述左支撑盘上还设置有控制器，所述左支撑盘与右支撑盘内侧还设置有与控制器相连的激光位移传感器；本发明通过双向丝杠的转动带动左调节块和右调节块做相向或相背的直线运动，进而带动支撑块滑动，实现对滚筒外径的调节，同时通过激光位传感器实现了对滚筒外径的精确调节。CN108408501ACN108408501A权利要求书1/1页1.一种电缆线收放张紧滚筒，包括筒体，其特征在于：所述筒体包括外筒体（1）和内筒体（2），所述外筒体（1）和内筒体（2）通过左支撑盘（3）和右支撑盘（4）相连；所述外筒体（1）和内筒体（2）之间对应设置有开口，所述开口之间通过连接的挡板（5）形成滑槽（6），所述滑槽（6）内滑动设置有支撑块（7）；所述左支撑盘（3）与右支撑盘（4）上还设置有对应的轴承座（8），所述轴承座（8）上设置有双向丝杠（9）；所述双向丝杠（9）上丝扣连接有左调节块（10）和右调节块（11），所述左调节块（10）和右调节块（11）均通过连杆（12）与支撑块（7）铰接；所述左支撑盘（3）上还设置有控制器（13），左支撑盘（3）与左调节块（10）、右支撑盘（4）与右调节块（11）之间均设置有激光位移传感器（14），所述激光位移传感器（14）均与控制器（13）相连。2.根据权利要求1所述的一种电缆线收放张紧滚筒，其特征在于：所述轴承座（8）内侧设置有安全块（15），所述安全块（15）上设置有与控制器（13）相连的压力传感器（16）。3.根据权利要求1所述的一种电缆线收放张紧滚筒，其特征在于：所述双向丝杠（9）上还丝扣连接有左辅助调节块（17）和右辅助调节块（18），所述左辅助调节块（17）和右辅助调节块（18）分别通过连接杆（19）与左调节块（10）和右调节块（11）固定连接，且左辅助调节块（17）和右辅助调节块（18）还通过连杆（12）与支撑块（7）铰接。4.根据权利要求1所述的一种电缆线收放张紧滚筒，其特征在于：所述支撑块（7）底部还设置有限位块（20）。5.根据权利要求1所述的一种电缆线收放张紧滚筒，其特征在于：所述内筒体（2）内侧还设置有与控制器（12）相连的压力传感器（15）。6.根据权利要求1所述的一种电缆线收放张紧滚筒，其特征在于：所述外筒体（1）和内筒体（2）之间还设置有支撑杆（21）。2CN108408501A说明书1/3页一种电缆线收放张紧滚筒技术领域[0001]本发明涉及电力施工设备技术领域，具体涉及一种电缆线收放张紧滚筒。背景技术[0002]在电缆线的生产机铺设过程中常常需要使用张紧滚筒实现对电缆线的快速缠绕和释放，但是现有技术中的张紧滚筒的大小不可调节，对于不同规格的电缆线需要准备不同规格的张紧滚筒，不但工作效率低下，而且还严重浪费资源。[0003]公开号为CN107142788A的中国发明专利于2017年9月8日公开了一种特种纸涂布机的弹性挤压式张紧机构，两个导向杆的上端之间通过横板连接，且横板位于连杆的上侧，所述连杆的上端中部设有开口向上的导向筒，且导向筒的内腔底部设有弹簧，所述横板的上端与导向筒对应的位置上插接有螺纹杆，且螺纹杆的下端深入到导向筒内，所述螺纹杆的下端抵在弹簧上。其工艺为：S1安装、S2调试力度、S3实验和S4再调试。电机带动主动滚筒转动，主动滚筒的线速度大于特种纸的传输速度，这样就会与特种纸之间产生打滑，从起到拉伸张紧的作用，通过旋转转杆，挤压下面的弹簧，便可以调节从动滚筒的挤压力度，防止摩擦力过大，同时，上面的绒布层则很好的保护纸张不受损害，保证了特种纸的传输质量。发明内容[0004]针对现有技术中存在的电缆线收放滚筒大小调节不便，调节精度低的缺陷，本发明公开了一种电缆线收放张紧滚筒，本发明不但
