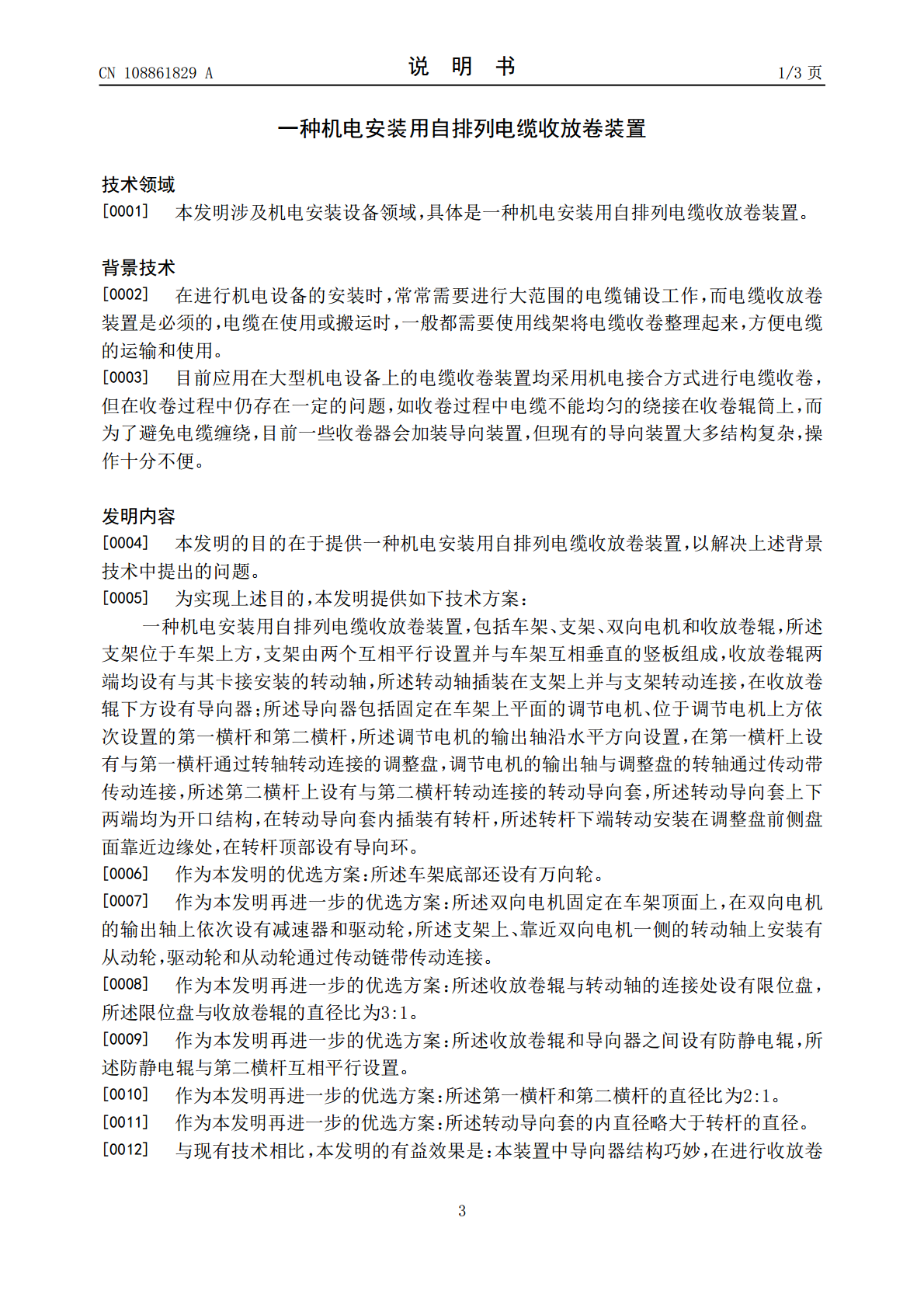

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108861829A(43)申请公布日2018.11.23(21)申请号201810780153.0(22)申请日2018.07.16(71)申请人黄惠珍地址517200广东省河源市和平县林寨镇石镇村委会新屋村5号(72)发明人黄惠珍(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.B65H54/44(2006.01)B65H54/28(2006.01)B65H54/70(2006.01)B65H57/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种机电安装用自排列电缆收放卷装置(57)摘要本发明公开了一种机电安装用自排列电缆收放卷装置，包括车架、支架、双向电机和收放卷辊，所述支架位于车架上方，支架由两个互相平行设置并与车架互相垂直的竖板组成，收放卷辊两端均设有与其卡接安装的转动轴，所述转动轴插装在支架上并与支架转动连接，在收放卷辊下方设有导向器；所述导向器包括固定在车架上平面的调节电机、位于调节电机上方依次设置的第一横杆和第二横杆；本装置中导向器结构巧妙，在进行收放卷工作时，通过转杆在一定角度内进行往复摆动，从而使得收卷过程中电缆能够在收放卷辊上进行来回移动，避免电缆集中绕在一处发生缠绕，从而实现电缆收卷时的自动排列，方便以后取用，且导向器需求的设备简单易取，操作方便。CN108861829ACN108861829A权利要求书1/1页1.一种机电安装用自排列电缆收放卷装置，包括车架、支架、双向电机和收放卷辊，所述支架位于车架上方，支架由两个互相平行设置并与车架互相垂直的竖板组成，收放卷辊两端均设有与其卡接安装的转动轴，所述转动轴插装在支架上并与支架转动连接，在收放卷辊下方设有导向器；其特征在于，所述导向器包括固定在车架上平面的调节电机、位于调节电机上方依次设置的第一横杆和第二横杆，所述调节电机的输出轴沿水平方向设置，在第一横杆上设有与第一横杆通过转轴转动连接的调整盘，调节电机的输出轴与调整盘的转轴通过传动带传动连接，所述第二横杆上设有与第二横杆转动连接的转动导向套，所述转动导向套上下两端均为开口结构，在转动导向套内插装有转杆，所述转杆下端转动安装在调整盘前侧盘面靠近边缘处，在转杆顶部设有导向环。2.根据权利要求1所述的一种机电安装用自排列电缆收放卷装置，其特征在于，所述车架底部还设有万向轮。3.根据权利要求1所述的一种机电安装用自排列电缆收放卷装置，其特征在于，所述双向电机固定在车架顶面上，在双向电机的输出轴上依次设有减速器和驱动轮，所述支架上、靠近双向电机一侧的转动轴上安装有从动轮，驱动轮和从动轮通过传动链带传动连接。4.根据权利要求1所述的一种机电安装用自排列电缆收放卷装置，其特征在于，所述收放卷辊与转动轴的连接处设有限位盘，所述限位盘与收放卷辊的直径比为3:1。5.根据权利要求1所述的一种机电安装用自排列电缆收放卷装置，其特征在于，所述收放卷辊和导向器之间设有防静电辊，所述防静电辊与第二横杆互相平行设置。6.根据权利要求1所述的一种机电安装用自排列电缆收放卷装置，其特征在于，所述第一横杆和第二横杆的直径比为2:1。7.根据权利要求1所述的一种机电安装用自排列电缆收放卷装置，其特征在于，所述转动导向套的内直径略大于转杆的直径。2CN108861829A说明书1/3页一种机电安装用自排列电缆收放卷装置技术领域[0001]本发明涉及机电安装设备领域，具体是一种机电安装用自排列电缆收放卷装置。背景技术[0002]在进行机电设备的安装时，常常需要进行大范围的电缆铺设工作，而电缆收放卷装置是必须的，电缆在使用或搬运时，一般都需要使用线架将电缆收卷整理起来，方便电缆的运输和使用。[0003]目前应用在大型机电设备上的电缆收卷装置均采用机电接合方式进行电缆收卷，但在收卷过程中仍存在一定的问题，如收卷过程中电缆不能均匀的绕接在收卷辊筒上，而为了避免电缆缠绕，目前一些收卷器会加装导向装置，但现有的导向装置大多结构复杂，操作十分不便。发明内容[0004]本发明的目的在于提供一种机电安装用自排列电缆收放卷装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种机电安装用自排列电缆收放卷装置，包括车架、支架、双向电机和收放卷辊，所述支架位于车架上方，支架由两个互相平行设置并与车架互相垂直的竖板组成，收放卷辊两端均设有与其卡接安装的转动轴，所述转动轴插装在支架上并与支架转动连接，在收放卷辊下方设有导向器；所述导向器包括固定在车架上平面的调节电机、位于调节电机上方依次设置的第一横杆和第二横杆，所述调节电机的输出轴沿水平方向设置，在第一横杆上设有与第一横杆通
