二[1]探究串并联电路的电压规律教学用1.ppt

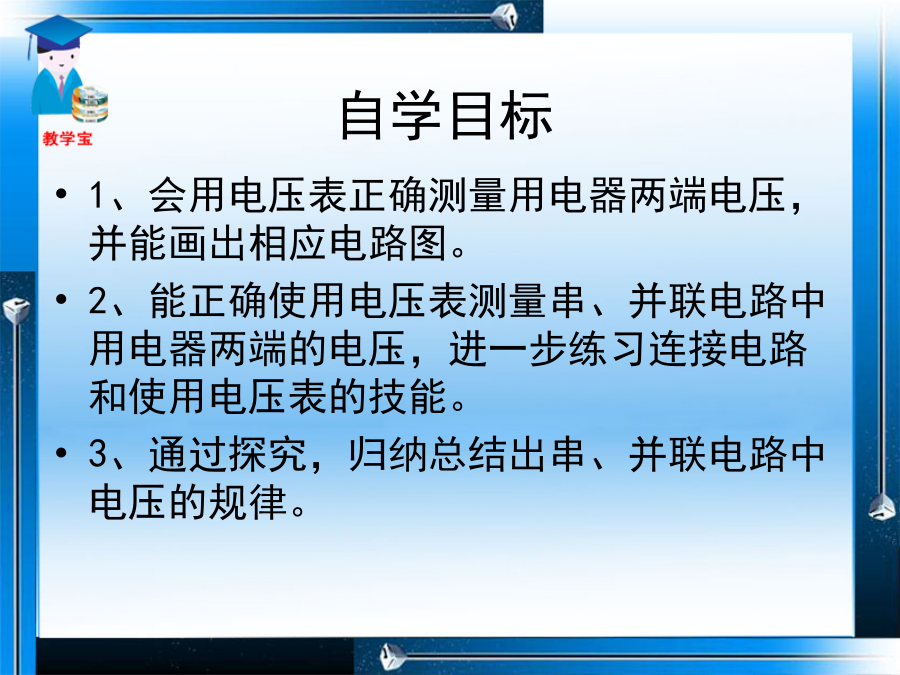

同样接在家庭电路中，为什么台灯，电视并联而小彩灯串联呢？今天我们来探究电压在串、并联电路中的规律。自学目标想一想：探究包括那几个步骤？提出问题
串联电路中各部分电路的电压与总电压有什么关系？

猜想或假设
猜想1：串联电路各部分的电压之和等于总电压
猜想2：串联电路各部分的电压相等，并等于总电压
……

设计实验

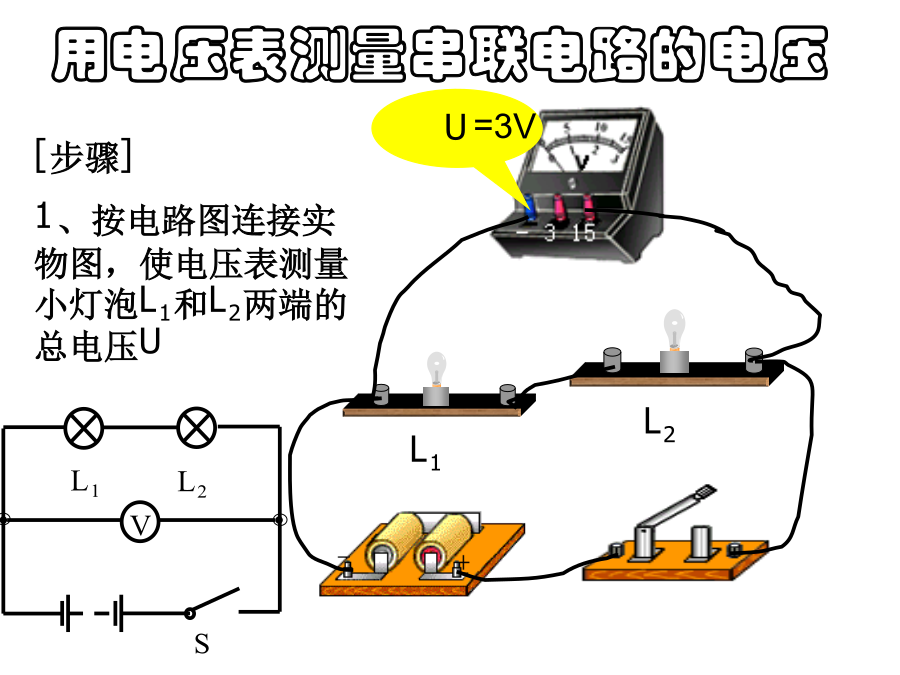

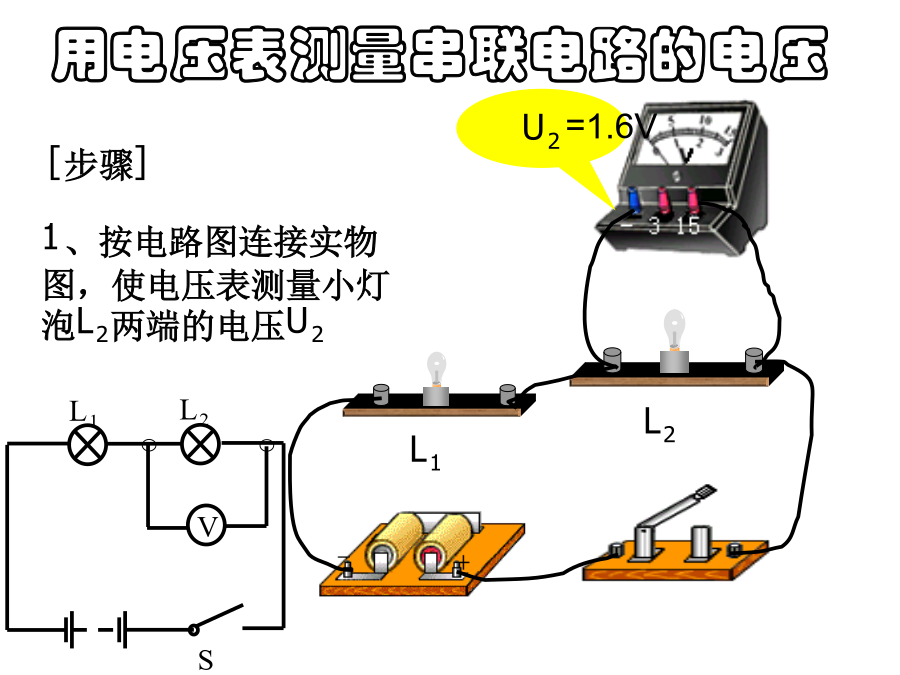

分别把电压表在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。用电压表测量串联电路的电压用电压表测量串联电路的电压用电压表测量串联电路的电压用电压表测量串联电路的电压用电压表测量并联电路电压用电压表测量并联电路的电压用电压表测量并联电路的电压用电压表测量并联电路的电压用电压表测量并联电路的电压用电压表测量并联电路的电压用电压表测量并联电路的电压（5）分析和论证串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；

并联电路中，各支路两端的电压等于总电压U1=U2=U。防止废旧电池对环境的危害练习2.如图所示，电源电压为3v，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（）
A.1V、2V
B.1V、1V
C.2V、1V
D.无法确定3如图所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则()
A．L1两端的电压为3V
B．L1两端的电压为6V
C．L2两端的电压为3V
D．L2两端的电压为9V4如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为____V，灯L2两端电压为____V，电源电压为____V。
4.如图6－2－10所示，电源电压为6V，当开关S闭合时，电压表示数为2V，L1两端电压是V，L2两端电压是V.当开关S断开时，电压表的示数为V.5.三个相同的灯泡串联在电路中（如图6－2－12所示），S闭合时，V1的示数为24V，V2的示数也为24V，那么电源电压为（）
A.24VB.48V
C.12VD.36V
6.如图6－2－13所示，开关S接1时，电压表的示数为4V；开关S接2时，电压表的示数为2V.则灯L1两端的电压是V；L2两端的电压是V；电源电压为V.
7在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为：A.4.8V，1.2V；B.6V，1.2V；C.1.2V，6V；D.1.2V，4.8V.8如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表和电流表互换，那么将出现的情况是9如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：
A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路1．相同之处是：都要选择合适的量程；都要弄清分度值后再读数；都要使电流从正接线柱流进，从副接线柱流出。
不同之处是：连接方法不同，电流表是串联在被测电路中，电压表要与被测电路并联；电流表的两个接线柱不允许直接连到电源两极上，而电压表就没有这样的规定，有时可以这样连接，以便测出电源两端的电压。
