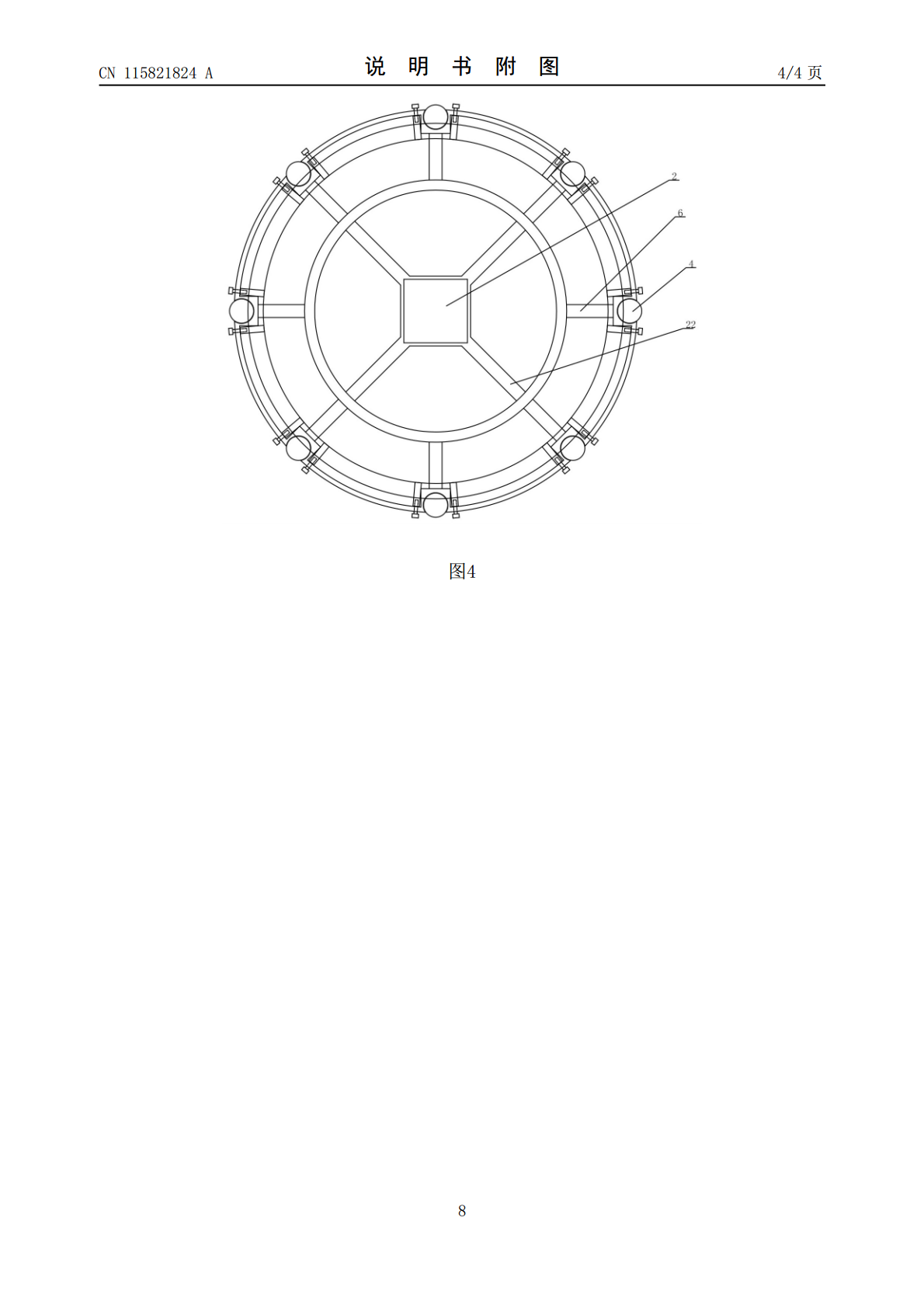

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115821824A(43)申请公布日2023.03.21(21)申请号202211410162.3(22)申请日2022.11.11(71)申请人中船第九设计研究院工程有限公司地址200063上海市普陀区武宁路303号(72)发明人金国龙陈懿胡世南李昀周竝康靖宇李鸿桥张永来(74)专利代理机构上海蓝迪专利商标事务所(普通合伙)31215专利代理师徐筱梅(51)Int.Cl.E01H1/00(2006.01)H04N23/57(2023.01)权利要求书1页说明书2页附图4页(54)发明名称一种用于核电取水隧洞去除海生附着物的磨石轮清理机器(57)摘要本发明公开了一种用于核电取水隧洞去除海生附着物的磨石轮清理机器，其特点是该机器由机架、发动机、螺旋桨叶、球形车轮、电动磨石轮和可伸缩液压脚组成，所述机架为筒形的框架结构，其上设有电动磨石轮球形车轮；所述发动机、电动磨石轮和可伸缩液压脚与设置在外部的控制器连接，打开可伸缩液压脚将清理机固定在隧洞内，开启电动磨石轮去除附着在隧洞内壁的贝类海生物。本发明与现有技术相比具有根据隧洞的实际情况对附着的海生物进行无死角的定向清理，做到精准到位，有的放矢，不损伤隧洞内壁的钢筋混凝土，结构简单，使用方便，清洗效率高，制作成本低，大大提升了工作效率，具有一定的应用前景。CN115821824ACN115821824A权利要求书1/1页1.一种用于核电取水隧洞去除海生附着物的磨石轮清理机器，其特征在于，该机器由设置在机架上的发动机、螺旋桨叶、球形车轮、电动磨石轮和可伸缩液压脚组成，所述机架为筒形的框架钢结构，筒形框架上设有两排环状设置的电动磨石轮，其两端设有数个环状设置的球形车轮；所述发动机设置在主机箱内，且由主机支架以轴向设置在机架的筒形框架内；所述螺旋桨叶设置在伸出主机箱外的发动机转轴上为螺旋桨动力装置，驱动清理机在取水隧洞里行走；所述电动磨石轮由移动架设置在机架上，电动磨石轮与移动架为滑动连接，移动架与机架为固定连接；所述球形车轮设置在可伸缩液压脚上，且与可伸缩液压脚为活动连接；所述可伸缩液压脚固定设置在机架的框架上；所述发动机、电动磨石轮和可伸缩液压脚由线缆与设置在外部的计算机连接，打开可伸缩液压脚由球形车轮将清理机固定在隧洞内，开启电动磨石轮去除附着在隧洞内壁的贝类海生物。2.根据权利要求1所述的用于核电取水隧洞去除海生附着物的磨石轮清理机器，其特征在于，所述机架前端的框架上设有激光扫描仪和数个摄像头组成的影像装置，所述摄像头和激光扫描仪由线缆与设置外部的计算机连接。2CN115821824A说明书1/2页一种用于核电取水隧洞去除海生附着物的磨石轮清理机器技术领域[0001]本发明涉及取水隧洞清洗设备技术领域，具体地说是一种用于核电取水隧洞去除海生附着物的磨石轮清理机器。背景技术[0002]目前，在核电取水隧洞使用的过程中，长期下来会有很多海生物的附着，海生物的附着会是隧洞单位截面取水量变小，影响整个核电厂的工作。附着在隧洞内的海生物一般由贝壳类组成，其壳及分泌物具有一定的坚硬程度。取水隧洞内壁的材质为钢筋混凝土，隧洞截面一般为圆形或马蹄形。去除附着的海生物，不但要考虑工作和清洗效率，还要注意混凝土内壁的保护。[0003]目前，去除核电取水隧洞海生附着物采用安装在机架上的行走轮组件使整个设备在隧洞内正常行走，机架起安装固定刀具安装座和履带轮的作用，刀具组件通过液压缸来控制刀具高度，使之与隧道内壁接触，通过液压缸带动锯齿状的刀具来回移动，将附着在隧道内壁的海生物铲下来，刀具组件均匀分布在机架上，保证隧道截面清理范围全覆盖。该清理方法虽然能够代替人工进行隧洞中海生物的清理，在清理效率上带来了显著的变化。但隧洞清洗存在死角，隧洞清洗不彻底，尤其是截面为马蹄形的隧洞，不能根据隧洞的实际情况对附着的海生物进行清理，清洗效果差。[0004]现有技术的隧洞海生物清理机器不能根据隧洞截面的形状进行无死角的定向清洗，隧洞清洗不彻底，不但清洗效率差、工作效率低，而且还容易损坏隧洞内壁的钢筋混凝土。发明内容[0005]本发明的目的是针对现有技术的不足而提供的一种用于核电取水隧洞去除海生附着物的磨石轮清理机器，采用螺旋桨动力装置、影像装置与球形车轮和液压脚集为一体的水下磨石轮清理机，开启螺旋桨动力装置，控制机器前进速度，使机器向前至目标井方向运动，通过影像装置得到海生物附着位置，到达海生物附着点后打开液压脚固定清理机器，并张开移动磨石轮去除海生物，该机器能根据隧洞的实际情况对附着的海生物进行定向清理，大大提升了工作效率和清洗效果，可根据隧洞截面的形状进行无死角的定向清洗，做到精准到位，有的放矢，不损伤隧洞内壁的钢筋混凝土，结构简单，使用方便，清洗效率
