触觉呈现触摸面板以及显示装置.pdf
2023-06-07
10金币
2MB
22页
桂香****盟主
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共22页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
触觉呈现触摸面板以及显示装置.pdf

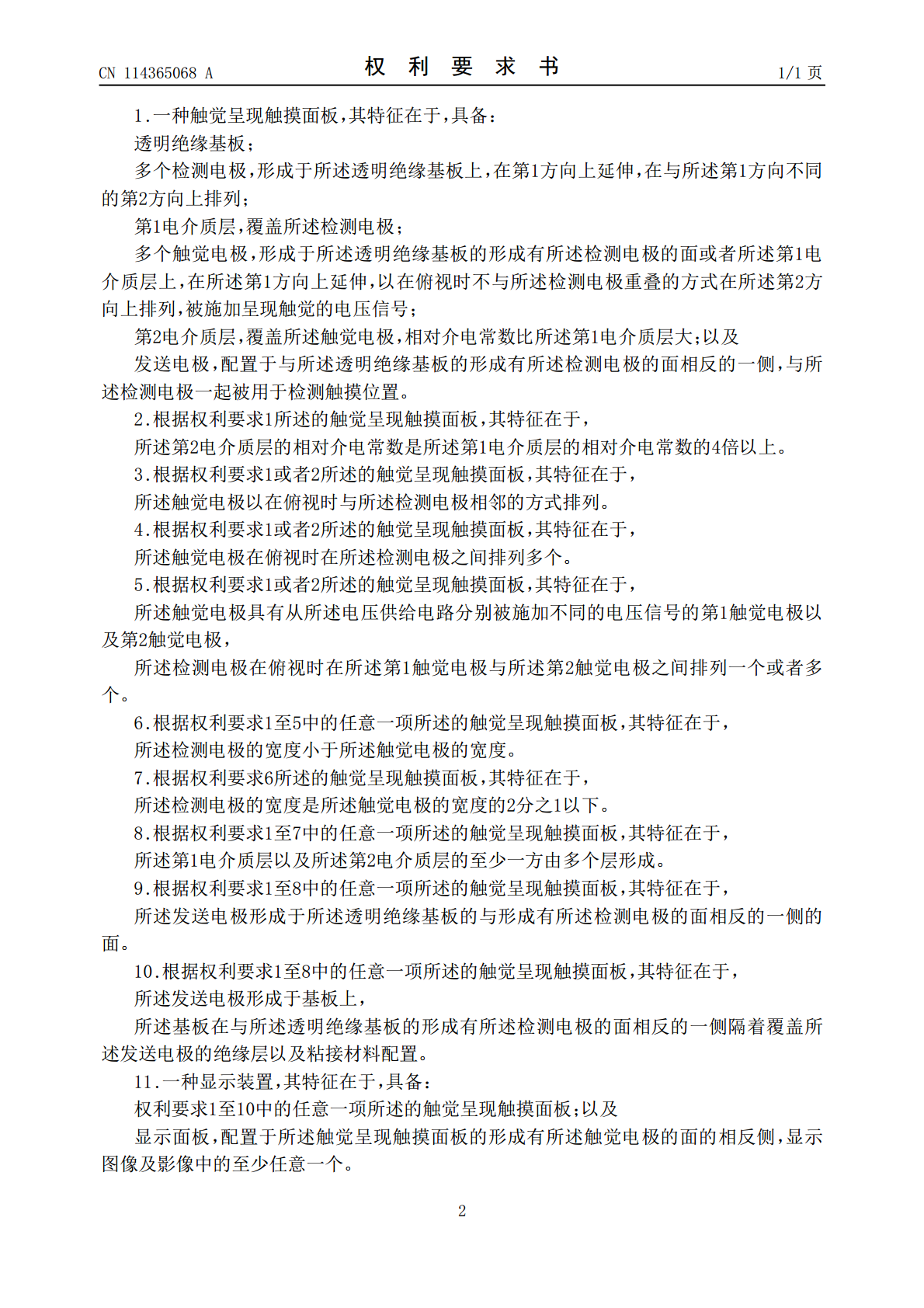

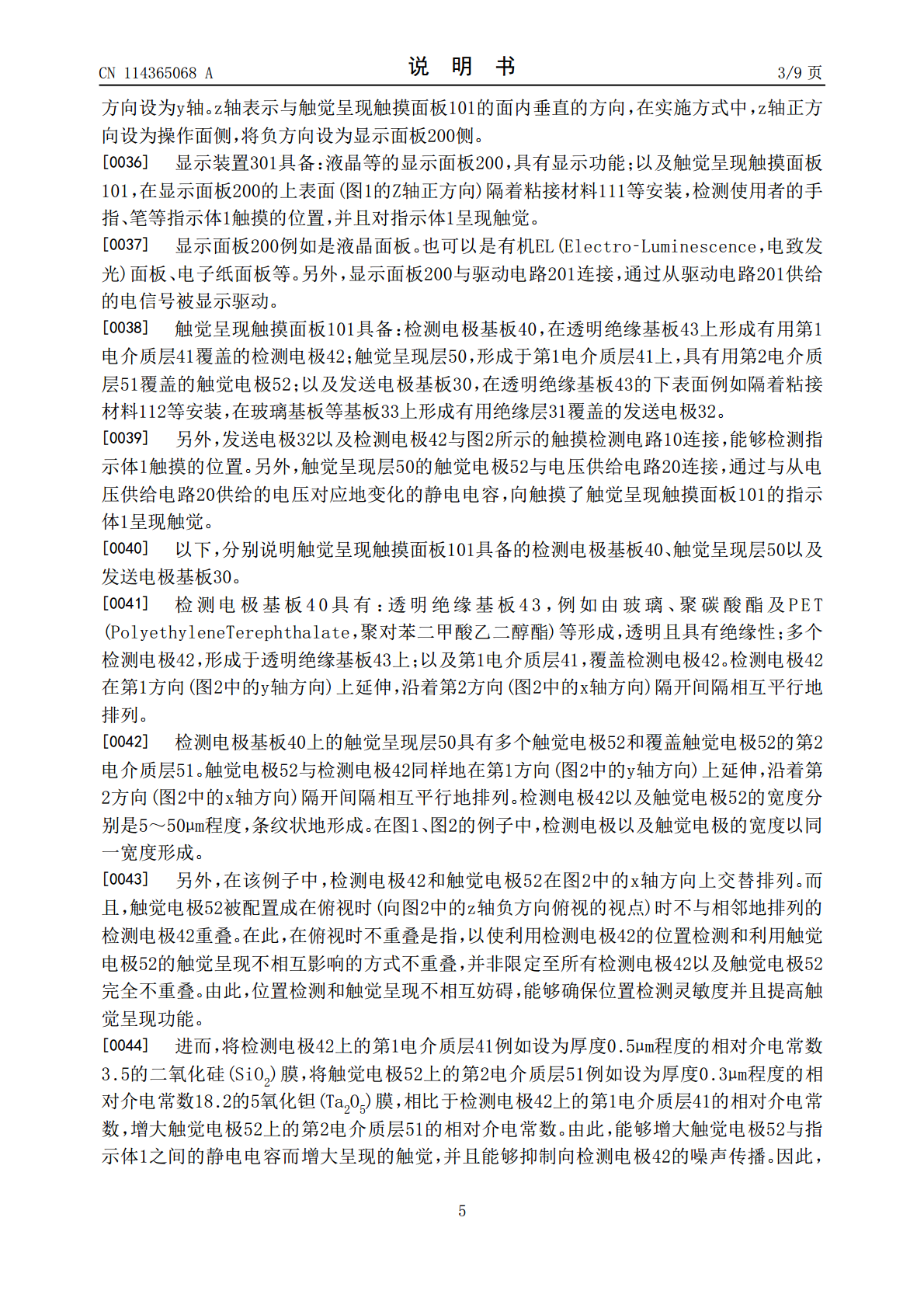

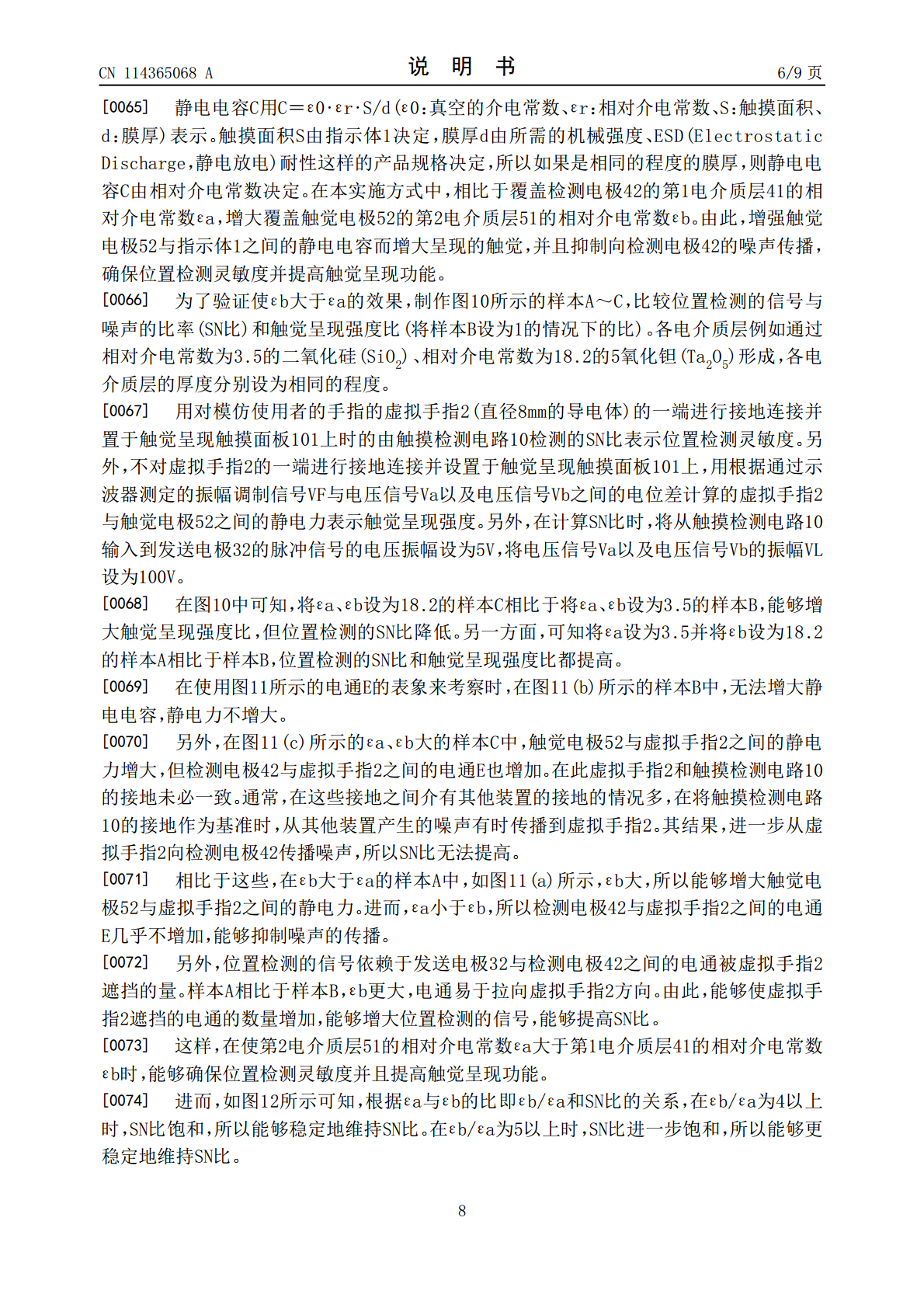

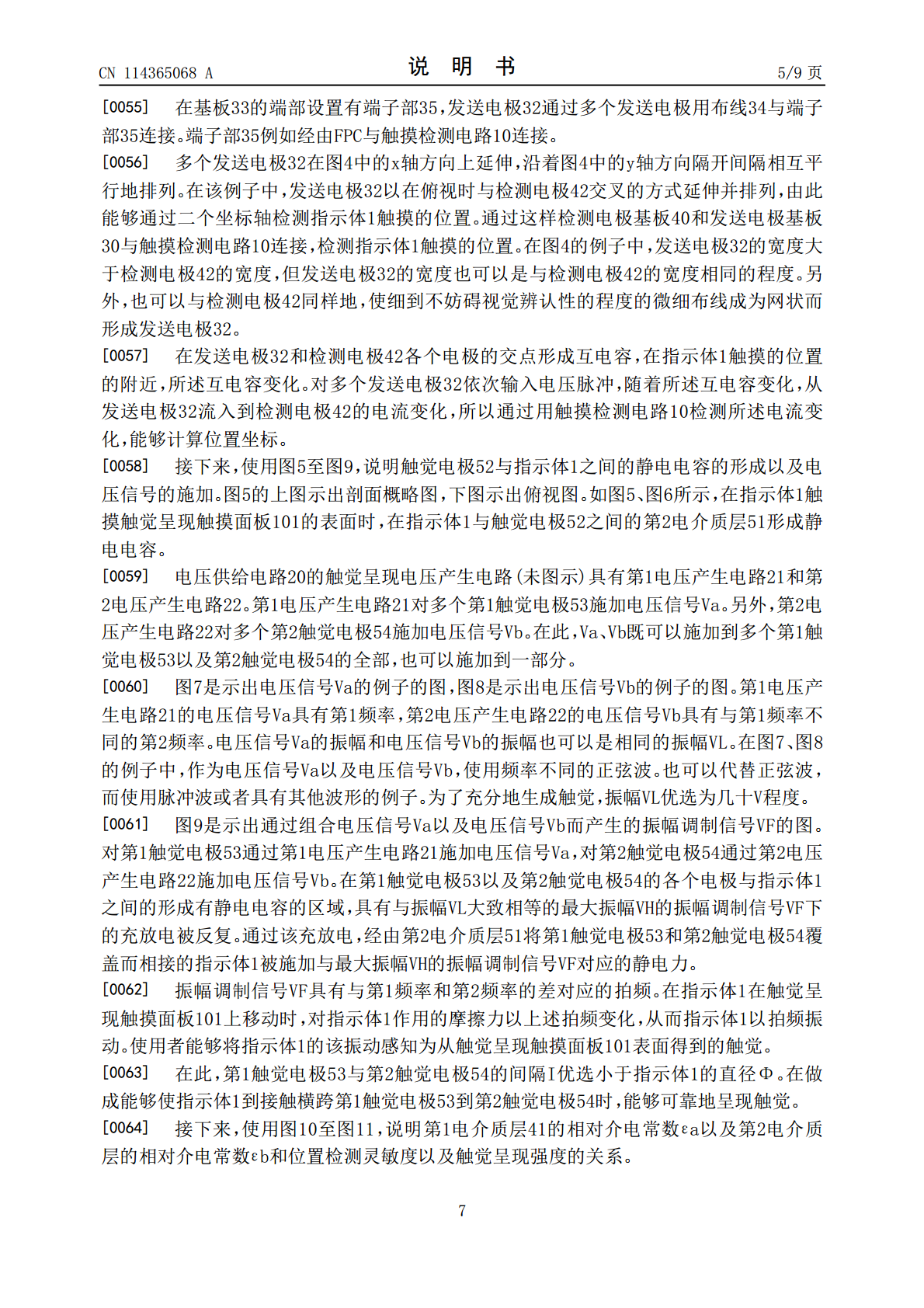

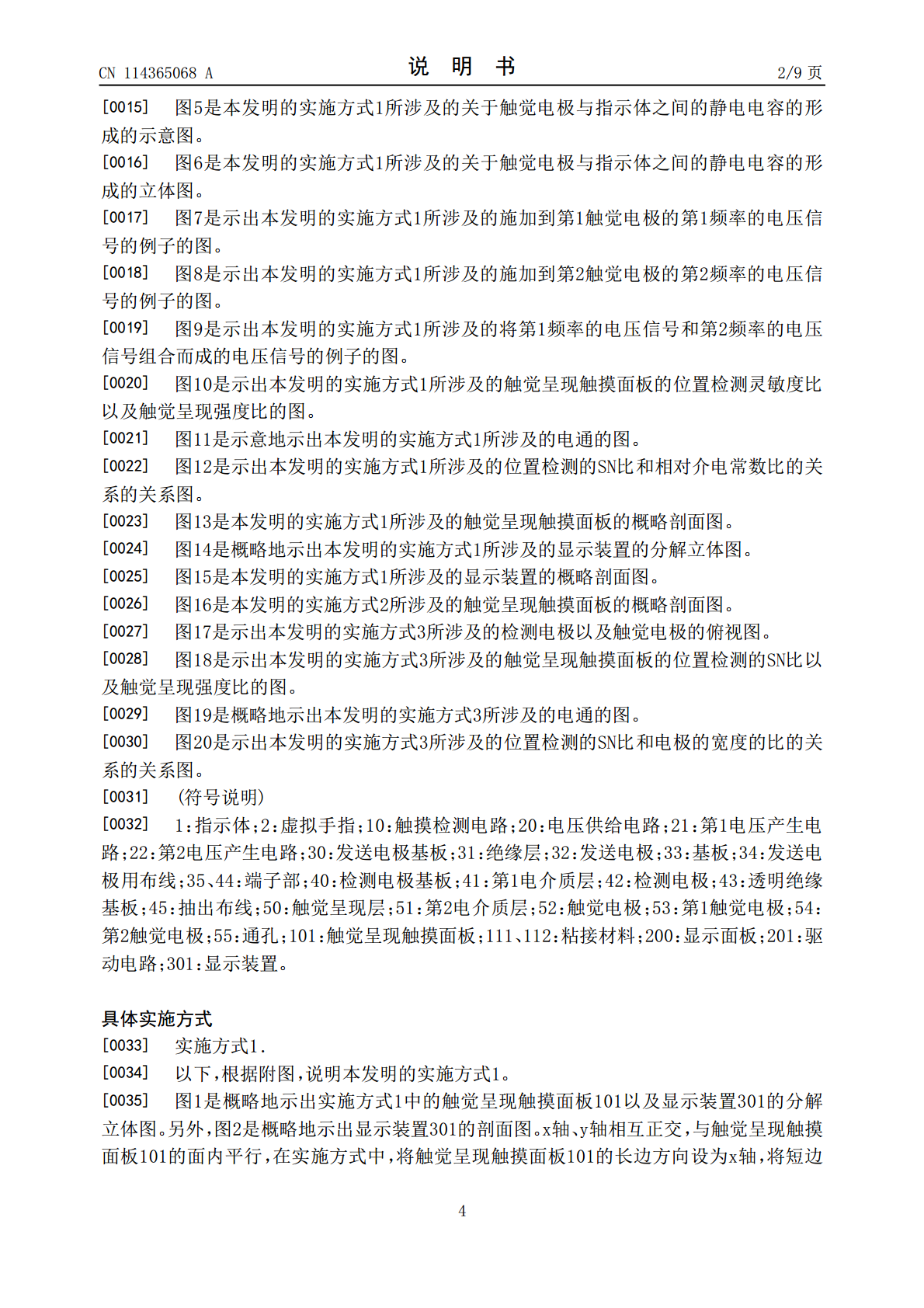

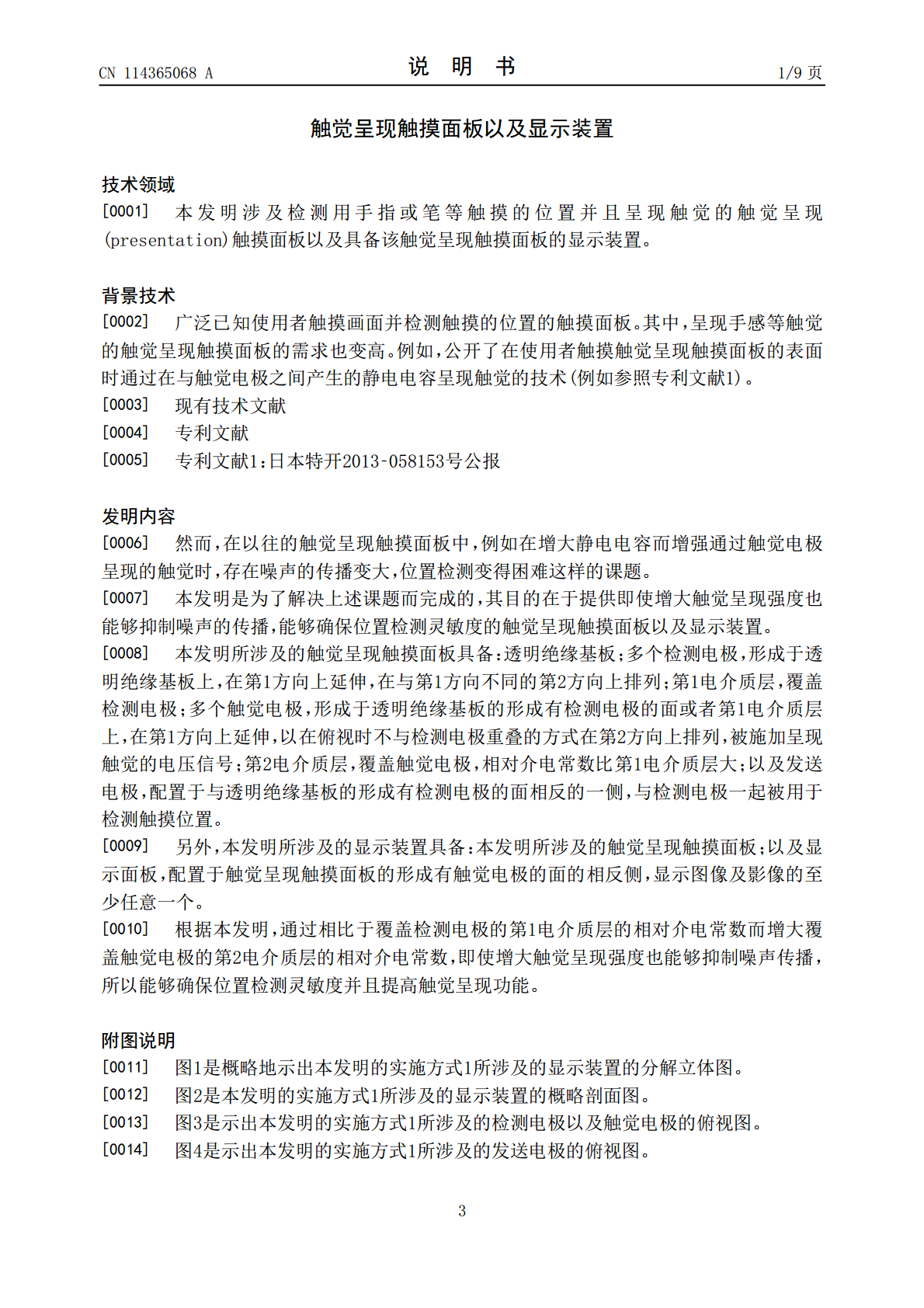

在检测用手指或笔等触摸的位置并且呈现触觉的触觉呈现触摸面板中,确保位置检测灵敏度并且提高触觉呈现功能。具备:检测电极;第1电介质层,覆盖检测电极;触觉电极,以在俯视时不与检测电极重叠的方式排列;以及第2电介质层,覆盖触觉电极,相比于第1电介质层的相对介电常数,增大第2电介质层的相对介电常数。由此,即使增大触觉呈现强度,也能够抑制噪声的传播而确保位置检测灵敏度。
2023-06-07
10
2MB
触觉呈现面板、触觉呈现触摸面板、触觉呈现触摸显示器以及触觉呈现旋钮.pdf
本发明的目的在于提供能够对使用者赋予适当的触觉的触觉呈现面板、触觉呈现触摸面板、触觉呈现触摸显示器以及触觉呈现旋钮。本发明所涉及的触觉呈现面板具备:触觉呈现电压生成电路(113),生成对位于触觉呈现面板的操作面中的至少一部分的区域的至少一个第1电极(102a)施加的具有第1频率的电压信号,并且生成对位于触觉呈现面板的操作面中的至少一部分的区域的至少一个第2电极(102b)施加的具有与第1频率不同的第2频率的电压信号;电荷排出部(115),与触觉电极连接,排出积蓄于导电性弹性部(6)的电荷;以及触摸检测电路
2023-05-10
10
4.8MB
触摸面板、触摸面板的制造方法以及触摸面板集成型有机发光显示装置.pdf
提供了一种触摸面板、触摸面板的制造方法以及触摸面板集成型有机发光显示装置。所述触摸面板包括：基板、多个连接电极、覆层、第一线电极、第二线电极、多个第一分段电极、以及多个第二分段电极。所述多个连接电极设置在所述基板上以彼此分开。所述覆层包括暴露每个连接电极的一部分的多个接触孔。所述第二线电极通过所述覆层的所述接触孔不断连地与所述连接电极连接。
2023-12-05
10
1.9MB
触摸显示装置、驱动该触摸显示装置的方法以及显示面板.pdf
公开了一种触摸显示装置、驱动该触摸显示装置的方法以及显示面板，在该触摸显示装置中，触摸线的数量被减少以增大透光率，并且触摸集成电路(IC)的数量被减少以降低制造成本。触摸显示装置包括触摸显示面板和驱动电路单元。多个触摸传感器可以被设置在触摸显示面板中，并且包括公共电极的多个子像素可以被设置在多个触摸传感器之间。子像素可以被设置在水平方向和垂直方向上彼此相邻的多个触摸传感器之间。驱动电路单元可以包括触摸驱动器、触摸感测单元和电源。触摸驱动器可以将触摸驱动信号提供给多个触摸传感器。触摸感测单元可以检测从多个触
2023-12-06
10
1.3MB
触摸屏面板以及包括该触摸屏面板的显示装置.pdf
触摸屏面板以及包括该触摸屏面板的显示装置。一种触摸屏面板包括：基膜，该基膜具有显示区域以及位于该显示区域的外部的弯曲的非显示区域；触摸电极，所述触摸电极被设置在所述显示区域中；触摸焊盘，所述触摸焊盘被设置在所述非显示区域的一个边缘上；以及路由导线，所述路由导线沿着所述弯曲的非显示区域的前面或者背面延伸，并且将所述触摸电极和所述触摸焊盘电连接。
2023-12-05
10
1KB
