一种纺织用纺织布湿润装置.pdf

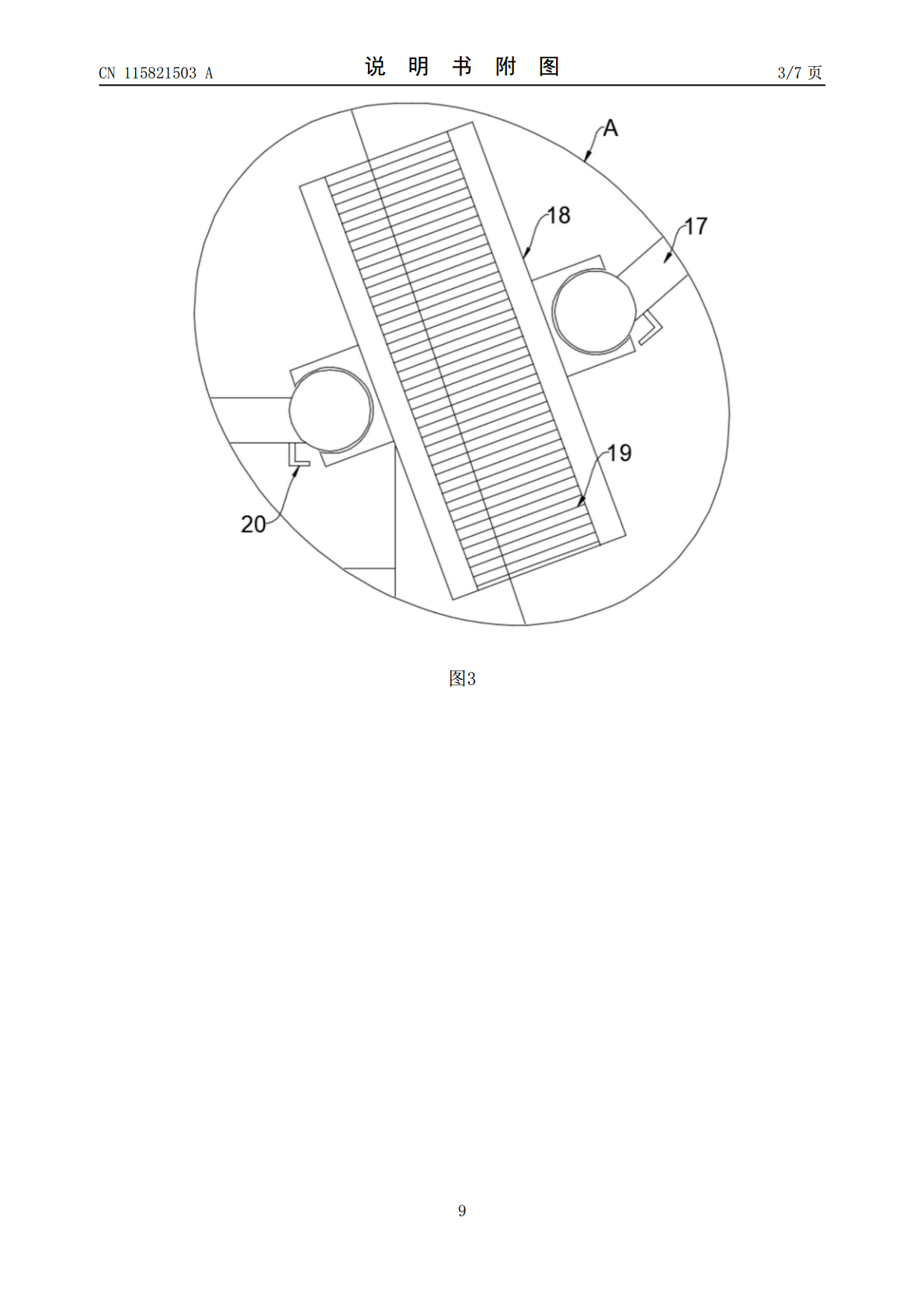

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115821503A(43)申请公布日2023.03.21(21)申请号202211447130.0(22)申请日2022.11.18(71)申请人浙江龙奇印染有限公司地址313212浙江省湖州市德清县新安镇新安大道333号(72)发明人姚连琪姚博译姚俊伟朱玛丽侯家辉姜垚瑶(74)专利代理机构北京金蓄专利代理有限公司11544专利代理师戴晓丹(51)Int.Cl.D06B3/10(2006.01)D06B15/08(2006.01)D06B23/04(2006.01)D06G1/00(2006.01)权利要求书1页说明书4页附图7页(54)发明名称一种纺织用纺织布湿润装置(57)摘要本发明公开了一种纺织用纺织布湿润装置，包括箱体以及支架，所述支架与箱体之间通过卡合机构相连接，所述支架上固定安装有顶板，所述顶板上固定安装有电推杆，所述电推杆上固定安装有连杆，所述连杆与固定板之间固定连接，所述支架上滑动安装有固定板，所述固定板与支架之间安装有滑动机构，所述固定板上固定安装有支柱，所述支柱上转动安装有布辊一以及布辊二。优点在于：可使得纺织布完全被湿润，使其湿润的更加彻底均匀，加快湿润速度，还可对纺织布表面的废屑进行自动清扫，无需人工手动清扫废屑，有效的降低人工劳动强度，最后还可以压榨纺织布中携带的水体，有效的降低水资源的消耗，同时也可有效的降低纺织布重量，便于运输。CN115821503ACN115821503A权利要求书1/1页1.一种纺织用纺织布湿润装置，包括箱体(1)以及支架(2)，其特征在于，所述支架(2)与箱体(1)之间通过卡合机构相连接，所述支架(2)上固定安装有顶板(3)，所述顶板(3)上固定安装有电推杆(4)，所述电推杆(4)上固定安装有连杆(5)，所述连杆(5)与固定板(23)之间固定连接，所述支架(2)上滑动安装有固定板(23)，所述固定板(23)与支架(2)之间安装有滑动机构，所述固定板(23)上固定安装有支柱(6)，所述支柱(6)上转动安装有布辊一(7)以及布辊二(8)，所述支柱(6)上固定安装有电机(14)，所述电机(14)驱动端上固定安装有斜齿轮二(16)，所述布辊二(8)上固定安装有与斜齿轮二(16)相啮合的斜齿轮一(15)，所述固定板(23)上滑动安装有两个支杆(17)，两个所述支杆(17)与固定板(23)上均固定安装有一个弹簧一(11)，两个所述支杆(17)上均转动安装有一个变向板(18)，两个所述变向板(18)上均固定安装有毛刷(19)，两个所述支杆(17)上均固定安装有与变向板(18)相配合的限位块(20)，所述支架(2)上安装有与支柱(6)相配合的减重机构。2.根据权利要求1所述的一种纺织用纺织布湿润装置，其特征在于，所述卡合机构包括垫板(13)、卡块(30)、滑块(31)、滚轮二(32)以及弹簧二(35)，所述支架(2)上固定安装有两个垫板(13)，所述箱体(1)上开设有两个滑道，两个所述滑道上均滑动安装有两个滑块(31)，每个所述滑块(31)上均固定安装有一个卡块(30)，所述垫板(13)上开设有与对应卡块(30)相配合的卡槽，每个所述卡块(30)与箱体(1)之间均固定安装有一个弹簧二(35)，相配合的两个所述卡块(30)之间安装有联动结构。3.根据权利要求2所述的一种纺织用纺织布湿润装置，其特征在于，所述联动结构包括齿条(33)以及齿轮(34)，相配合的两个所述卡块(30)上均固定安装有一个齿条(33)，两个所述滑道上均转动安装有与对应齿条(33)相啮合的齿轮(34)。4.根据权利要求1所述的一种纺织用纺织布湿润装置，其特征在于，所述支柱(6)上固定安装有固定杆(9)，所述固定杆(9)上固定安装有两个弹簧杆(21)，两个所述弹簧杆(21)上共同固定安装有一个与布辊二(8)相配合的刮板(22)。5.根据权利要求1所述的一种纺织用纺织布湿润装置，其特征在于，所述滑动机构包括滑槽、滑片(24)以及滚轮一(25)，所述固定板(23)上固定安装有两个滑片(24)，两个所述滑片(24)上均转动安装有多个滚轮一(25)，所述支架(2)上开设有与多个滚轮一(25)均相配合的滑槽。6.根据权利要求1所述的一种纺织用纺织布湿润装置，其特征在于，所述减重机构包括滑杆(10)、固定片(26)、螺母(27)、螺杆(28)以及抵块(29)，所述固定板(23)上固定安装有两个滑杆(10)，两个所述滑杆(10)与支架(2)之间滑动连接，所述支架(2)上固定安装有两个固定片(26)，两个所述固定片(26)上均转动安装有一个螺母(27)，两个所述螺母(27)上均螺纹转动安装有一个螺杆(28)，两个所述螺杆(28)与支架(2)之间均为贯穿滑动连接，且两个螺杆(2
