一种带有喷淋组件的绿化工程用树苗移栽存储设备.pdf

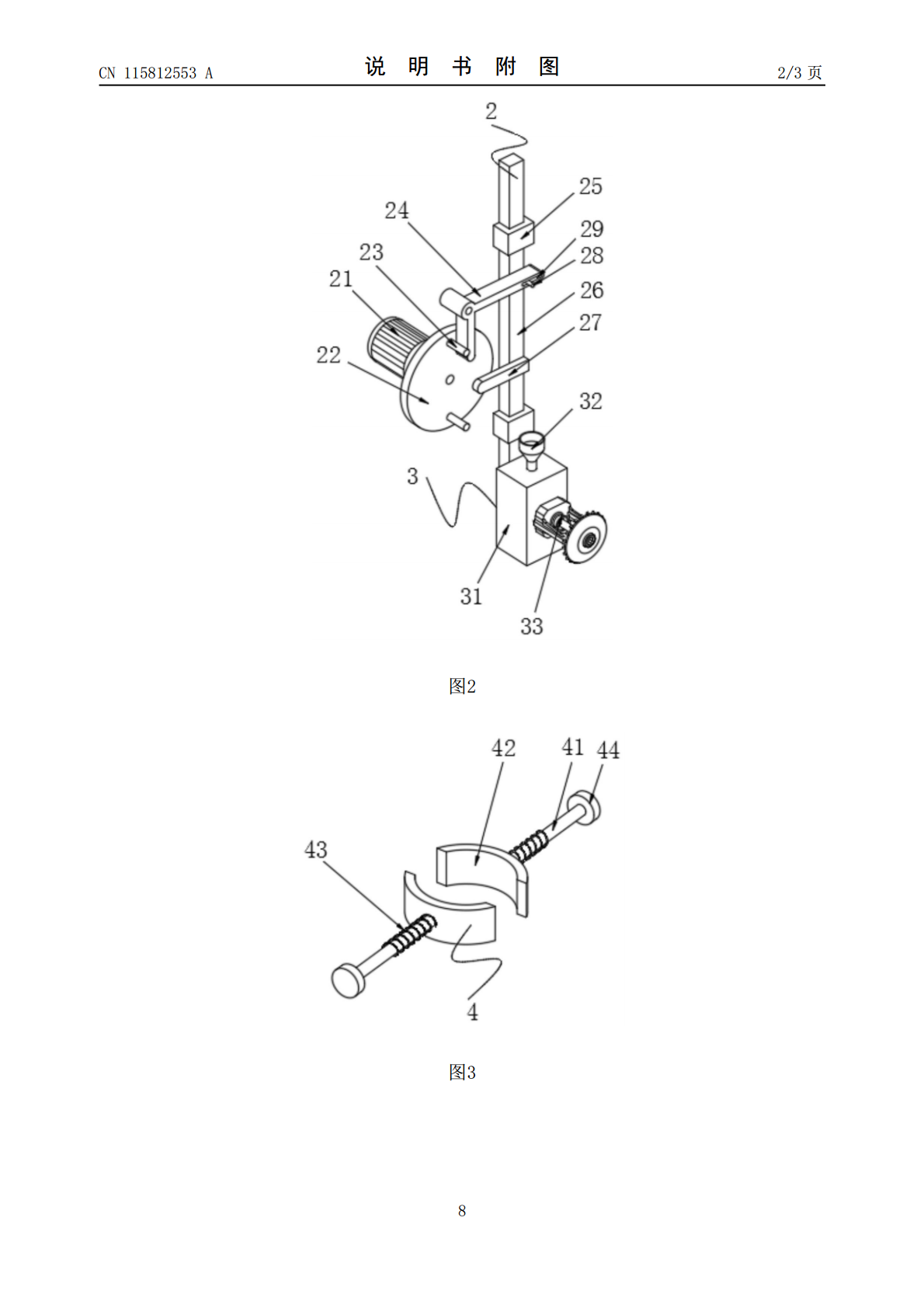

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115812553A(43)申请公布日2023.03.21(21)申请号202211452187.X(22)申请日2022.11.21(71)申请人湖北绿弘园艺有限公司地址435200湖北省黄石市阳新县枫林镇水源村江一组(72)发明人何利华谈华栋谈荣河(74)专利代理机构武汉大智汇聚专利代理事务所(普通合伙)42315专利代理师王艳波(51)Int.Cl.A01G23/04(2006.01)A01G23/099(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种带有喷淋组件的绿化工程用树苗移栽存储设备(57)摘要本发明公开了一种带有喷淋组件的绿化工程用树苗移栽存储设备，包括存储箱，所述存储箱内壁的左右两侧均设置有自动往复机构；所述自动往复机构中包括固定在存储箱左右两侧的电机，所述存储箱内壁的左右两侧均转动连接有转盘，两个所述电机的输出端均贯穿存储箱并延伸至存储箱的内部，两个所述电机的输出端均与转盘的一侧固定，两个所述转盘的相对侧均固定有两个连接柱，所述存储箱内壁的左右两侧均转动连接有L型杆，本发明涉及树苗移栽技术领域。该带有喷淋组件的绿化工程用树苗移栽存储设备，通过夹紧限位组件的设置，实现了对树苗的夹紧限位，避免了树苗在运输时放在存储设备中容易晃动，造成树苗固定不稳。CN115812553ACN115812553A权利要求书1/1页1.一种带有喷淋组件的绿化工程用树苗移栽存储设备，包括存储箱(1)，其特征在于：所述存储箱(1)内壁的左右两侧均设置有自动往复机构(2)；所述自动往复机构(2)中包括固定在存储箱(1)左右两侧的电机(21)，所述存储箱(1)内壁的左右两侧均转动连接有转盘(22)，两个所述电机(21)的输出端均贯穿存储箱(1)并延伸至存储箱(1)的内部，两个所述电机(21)的输出端均与转盘(22)的一侧固定，两个所述转盘(22)的相对侧均固定有两个连接柱(23)，所述存储箱(1)内壁的左右两侧均转动连接有L型杆(24)，所述存储箱(1)内壁的左右两侧均固定有两个固定座(25)，两个所述固定座(25)的内表面之间滑动连接有竖杆(26)，两个所述竖杆(26)的相对侧均固定有固定杆(27)，两个所述L型杆(24)的前侧均与连接柱(23)的外表面接触挤压，两个所述固定杆(27)的顶部均与连接柱(23)的外表面接触挤压，两个所述竖杆(26)的相对侧均固定有横杆(28)，两个所述L型杆(24)的一侧均贯穿开设有滑槽(29)，两个所述横杆(28)的相对端均贯穿滑槽(29)并延伸至滑槽(29)的外部，两个所述横杆(28)的外表面均与滑槽(29)的内表面滑动连接，两个所述竖杆(26)相对侧的底部均固定有喷淋组件(3)。2.根据权利要求1所述的一种带有喷淋组件的绿化工程用树苗移栽存储设备，其特征在于：所述喷淋组件(3)中包括固定在竖杆(26)一侧的水箱(31)，所述水箱(31)的顶部连通有进液斗(32)，所述水箱(31)的一侧设置有喷淋头(33)。3.根据权利要求1所述的一种带有喷淋组件的绿化工程用树苗移栽存储设备，其特征在于：所述存储箱(1)内壁的前后侧之间设置有夹紧限位组件(4)，所述夹紧限位组件(4)中包括滑动连接在存储箱(1)前后侧的滑杆(41)。4.根据权利要求3所述的一种带有喷淋组件的绿化工程用树苗移栽存储设备，其特征在于：两个所述滑杆(41)的相对端均贯穿存储箱(1)并延伸至存储箱(1)的内部，两个所述滑杆(41)的相对端均固定有弧形夹板(42)。5.根据权利要求3所述的一种带有喷淋组件的绿化工程用树苗移栽存储设备，其特征在于：两个所述滑杆(41)的外表面均套设有弹簧(43)，两个所述弹簧(43)的相对端均与弧形夹板(42)的一侧固定，两个所述弹簧(43)相远离的一端均与存储箱(1)的内壁固定。6.根据权利要求3所述的一种带有喷淋组件的绿化工程用树苗移栽存储设备，其特征在于：两个所述滑杆(41)相远离的一端均固定有把手(44)，所述存储箱(1)的底部连通有导水管(5)。7.根据权利要求6所述的一种带有喷淋组件的绿化工程用树苗移栽存储设备，其特征在于：所述存储箱(1)的右侧固定有抽水泵(6)，所述导水管(5)的一端与抽水泵(6)的进水口连通。8.根据权利要求7所述的一种带有喷淋组件的绿化工程用树苗移栽存储设备，其特征在于：所述抽水泵(6)的出水口连通有出水管(7)，所述存储箱(1)的底部固定有四个支撑杆(8)。2CN115812553A说明书1/4页一种带有喷淋组件的绿化工程用树苗移栽存储设备技术领域[0001]本发明涉及树苗移栽技术领域，具体为一种带有喷淋组件的绿化工程用树苗移栽存储设备。背景技术[0002]随着社会经济的快速发展，用播种或营
