微波天线调节装置及微波天线.pdf

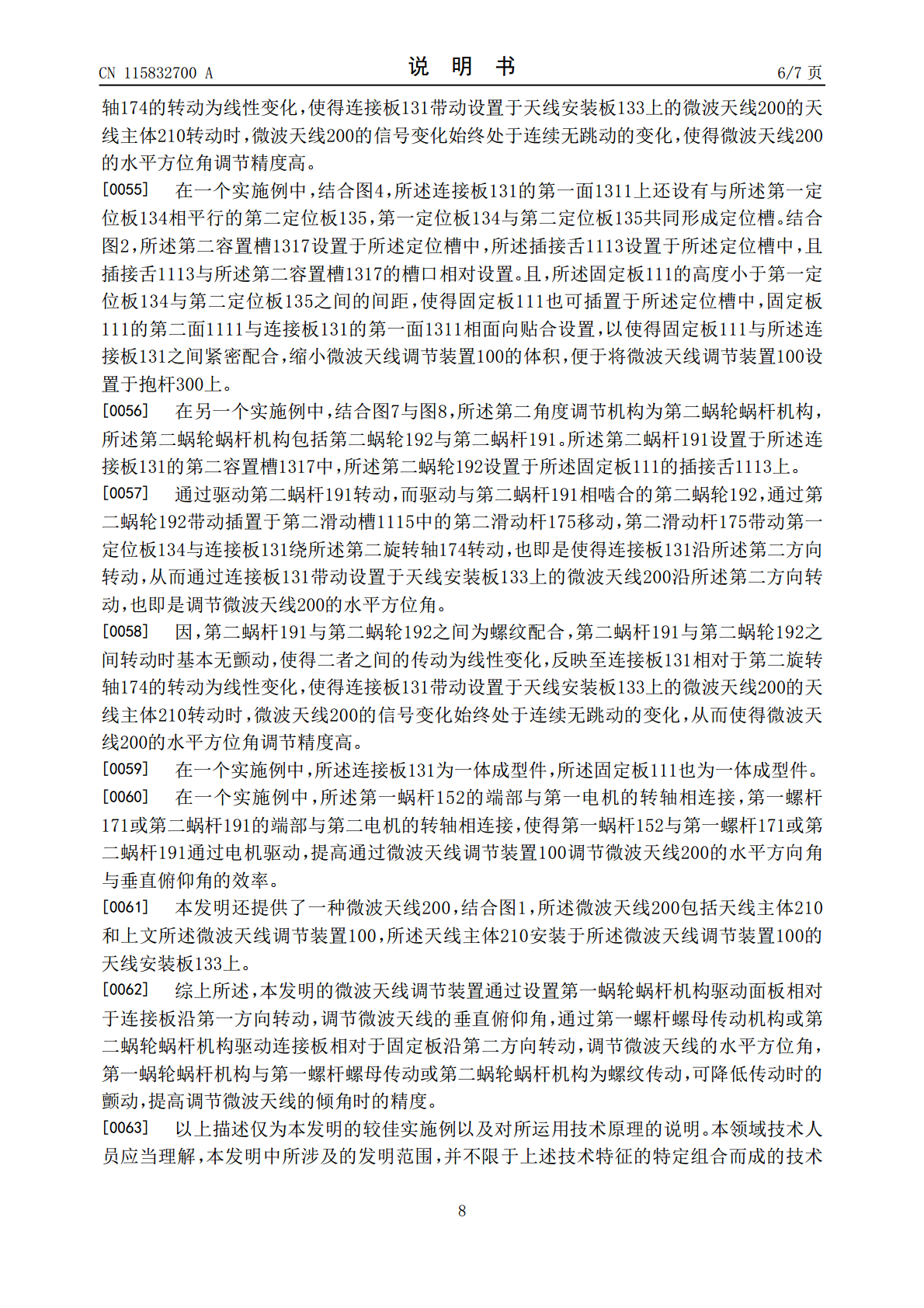

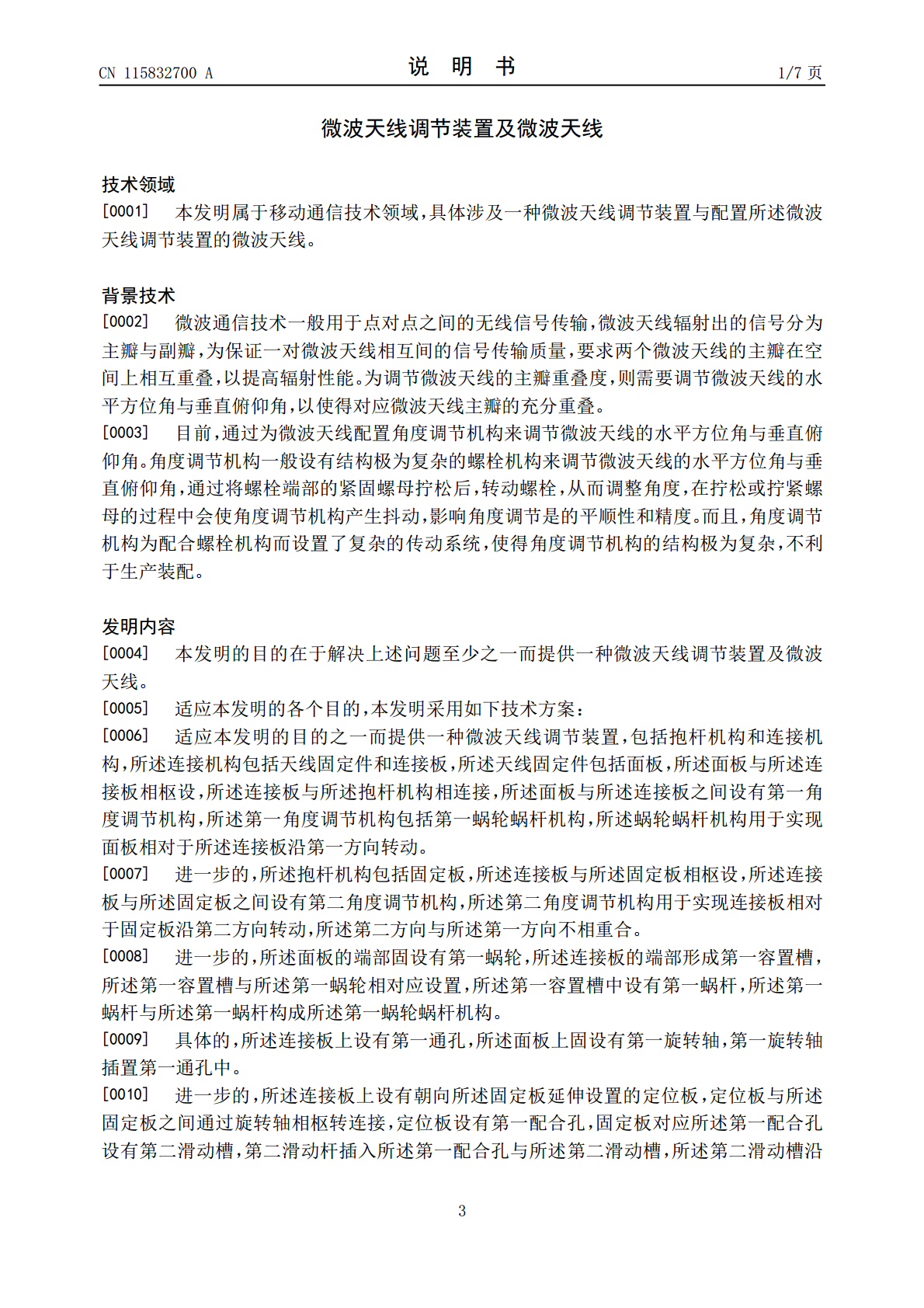

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115832700A(43)申请公布日2023.03.21(21)申请号202211493741.9(22)申请日2022.11.25(71)申请人京信通信技术（广州）有限公司地址510730广东省广州市经济技术开发区金碧路6号申请人京信射频技术（广州）有限公司(72)发明人段红彬(74)专利代理机构广州利能知识产权代理事务所(普通合伙)44673专利代理师王增鑫(51)Int.Cl.H01Q3/02(2006.01)H01Q1/12(2006.01)权利要求书1页说明书7页附图7页(54)发明名称微波天线调节装置及微波天线(57)摘要本发明提供了一种微波天线调节装置及微波天线，所述调节装置包括抱杆机构和连接机构，所述连接机构包括天线固定件和连接板，所述天线固定件包括面板，所述面板与所述连接板相枢设，所述连接板与所述抱杆机构相连接，所述面板与所述连接板之间设有第一角度调节机构，所述第一角度调节机构包括第一蜗轮蜗杆机构，所述蜗轮蜗杆机构用于实现面板相对于所述连接板沿第一方向转动。本发明的调节装置通过蜗轮蜗杆机构调节面板与连接板之间的角度，蜗轮蜗杆传动时基本无颤动，二者之间的传动为线性变化，反映至面板相对于连接板的转动为线性变化，面板带动微波天线转动时，微波天线的信号变化始终处于连续无跳动变化，微波天线倾角调节精度高。CN115832700ACN115832700A权利要求书1/1页1.一种微波天线调节装置，包括抱杆机构和连接机构，其特征在于，所述连接机构包括天线固定件和连接板，所述天线固定件包括面板，所述面板与所述连接板相枢设，所述连接板与所述抱杆机构相连接，所述面板与所述连接板之间设有第一角度调节机构，所述第一角度调节机构包括第一蜗轮蜗杆机构，所述蜗轮蜗杆机构用于实现面板相对于所述连接板沿第一方向转动。2.如权利要求1所述的微波天线调节装置，其特征在于，所述抱杆机构包括固定板，所述连接板与固定板相枢设，所述连接板与所述固定板之间设有第二角度调节机构，所述第二角度调节机构用于实现连接板相对于固定板沿第二方向转动，所述第二方向与所述第一方向不相重合。3.如权利要求1所述的微波天线调节装置，其特征在于，所述面板的端部固设有第一蜗轮，所述连接板的端部形成第一容置槽，所述第一容置槽与所述第一蜗轮相对应设置，所述第一容置槽中设有第一蜗杆，所述第一蜗杆与所述第一蜗杆构成所述第一蜗轮蜗杆机构。4.如权利要求3所述的微波天线调节装置，其特征在于，所述连接板上设有第一通孔，所述面板上固设有第一旋转轴，第一旋转轴插置第一通孔中。5.如权利要求2所述的微波天线调节装置，其特征在于，所述连接板上设有朝向所述固定板延伸设置的定位板，定位板与所述固定板之间通过旋转轴相枢转连接，定位板设有第一配合孔，固定板对应所述第一配合孔设有第二滑动槽，第二滑动杆插入所述第一配合孔与所述第二滑动槽，所述第二滑动槽沿所述第二方向延伸设置。6.如权利要求5所述的微波天线调节装置，其特征在于，所述第二角度调节机构为螺杆螺母传动机构，所述连接板上设有用于对螺杆滑动限位的第二容置槽，所述螺杆上套设有螺母，所述螺母上设有滑动凸起，所述滑动凸起与所述固定板相固定连接。7.如权利要求5所述的微波天线调节装置，其特征在于，所述第二角度调节机构为第二蜗轮蜗杆机构，所述固定板上固设有第二蜗轮，所述连接板上设有用于对第二蜗杆滑动限位的第二容置槽，所述第二蜗轮与所述第二蜗杆构成所述蜗轮蜗杆机构。8.如权利要求2所述的微波天线调节装置，其特征在于，所述抱杆机构还包括与所述固定板相间隔设置的夹持件，所述夹持件与所述固定板之间通过两个第二螺杆相螺设，所述夹持件、固定板及两个第二螺杆之间构成抱杆容置空间。9.如权利要求2所述的微波天线调节装置，其特征在于，所述第一方向为天线的垂直俯仰角方向，所述第二方向为天线的水平方位角方向。10.一种微波天线，其特征在于，天线主体与如权利要求1至9任意一项所述的微波天线调节装置，所述天线主体安装于所述微波天线调节装置的天线固定件上。2CN115832700A说明书1/7页微波天线调节装置及微波天线技术领域[0001]本发明属于移动通信技术领域，具体涉及一种微波天线调节装置与配置所述微波天线调节装置的微波天线。背景技术[0002]微波通信技术一般用于点对点之间的无线信号传输，微波天线辐射出的信号分为主瓣与副瓣，为保证一对微波天线相互间的信号传输质量，要求两个微波天线的主瓣在空间上相互重叠，以提高辐射性能。为调节微波天线的主瓣重叠度，则需要调节微波天线的水平方位角与垂直俯仰角，以使得对应微波天线主瓣的充分重叠。[0003]目前，通过为微波天线配置角度调节机构来调节微波天线的水平方位角与垂直俯仰角。角度调节机构一
