真空感应炉上加料隔离阀.pdf

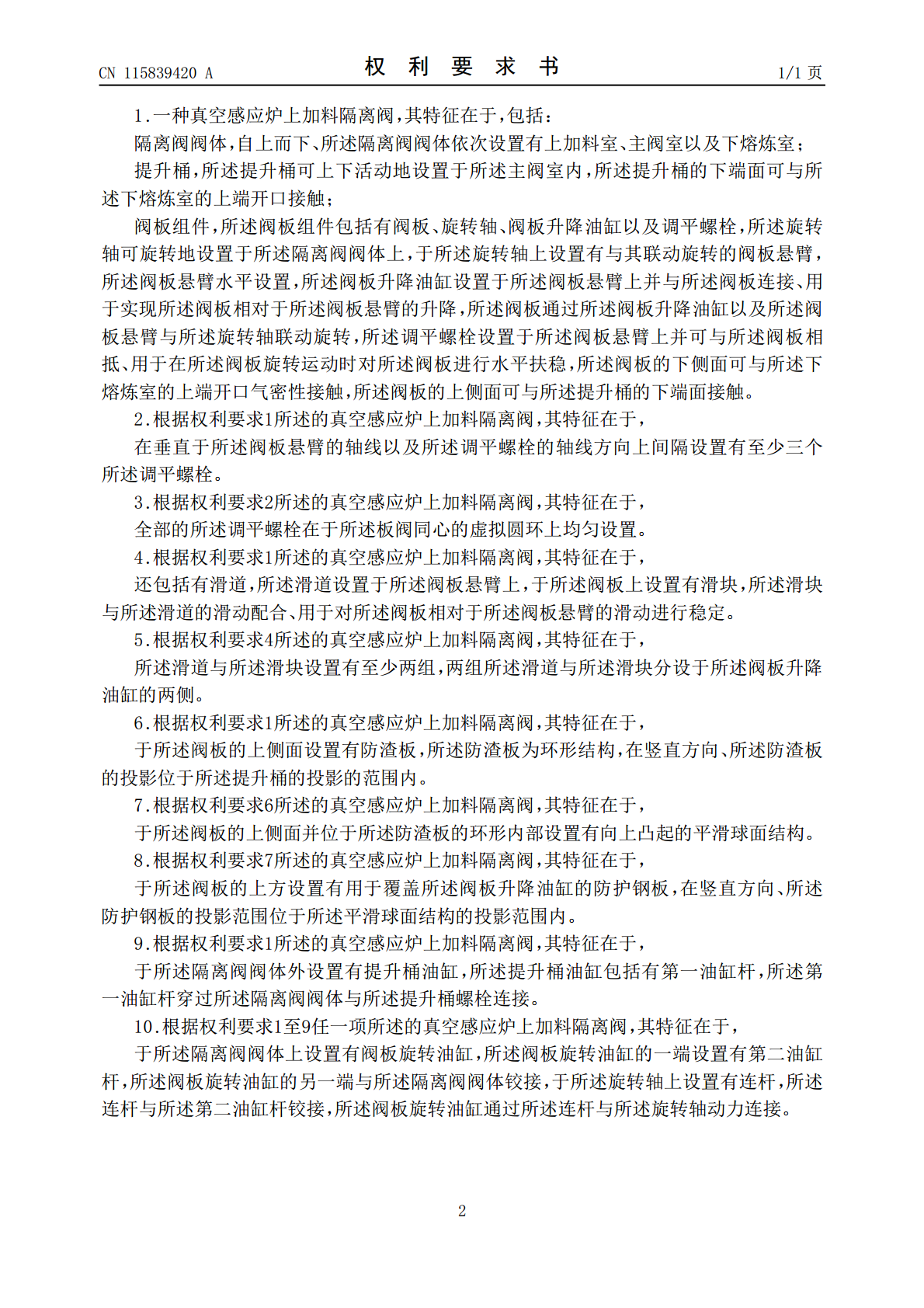

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115839420A(43)申请公布日2023.03.24(21)申请号202211206504.XC21C7/10(2006.01)(22)申请日2022.09.29(71)申请人大冶特殊钢有限公司地址435001湖北省黄石市黄石大道316号(72)发明人韩子帅王成边俊峰张奇范志文杨俊炜(74)专利代理机构北京五洲洋和知识产权代理事务所(普通合伙)11387专利代理师刘春成(51)Int.Cl.F16K1/24(2006.01)F16K1/32(2006.01)F16K1/36(2006.01)F16K27/02(2006.01)F16K31/12(2006.01)权利要求书1页说明书8页附图1页(54)发明名称真空感应炉上加料隔离阀(57)摘要一种真空感应炉上加料隔离阀，属于金属熔炼设备技术领域，包括：隔离阀阀体；提升桶，提升桶可上下活动地设置于主阀室内；阀板组件，阀板组件包括有阀板、旋转轴、阀板升降油缸以及调平螺栓，旋转轴可旋转地设置于隔离阀阀体上，于旋转轴上设置有阀板悬臂，阀板可通过阀板升降油缸以及阀板悬臂与旋转轴联动旋转，调平螺栓设置于阀板悬臂上并可与阀板相抵。本发明通过旋转轴以及阀板悬臂可以带动阀板在隔离阀阀体内部进行旋转运动，同时本发明还特别设置了调平螺栓，通过调平螺栓能够在阀板运动时对阀板进行扶稳、限位，避免阀板发生晃动、倾斜。本发明解决了上加料隔离阀机构所存在的阀板动作不稳的问题。CN115839420ACN115839420A权利要求书1/1页1.一种真空感应炉上加料隔离阀，其特征在于，包括：隔离阀阀体，自上而下、所述隔离阀阀体依次设置有上加料室、主阀室以及下熔炼室；提升桶，所述提升桶可上下活动地设置于所述主阀室内，所述提升桶的下端面可与所述下熔炼室的上端开口接触；阀板组件，所述阀板组件包括有阀板、旋转轴、阀板升降油缸以及调平螺栓，所述旋转轴可旋转地设置于所述隔离阀阀体上，于所述旋转轴上设置有与其联动旋转的阀板悬臂，所述阀板悬臂水平设置，所述阀板升降油缸设置于所述阀板悬臂上并与所述阀板连接、用于实现所述阀板相对于所述阀板悬臂的升降，所述阀板通过所述阀板升降油缸以及所述阀板悬臂与所述旋转轴联动旋转，所述调平螺栓设置于所述阀板悬臂上并可与所述阀板相抵、用于在所述阀板旋转运动时对所述阀板进行水平扶稳，所述阀板的下侧面可与所述下熔炼室的上端开口气密性接触，所述阀板的上侧面可与所述提升桶的下端面接触。2.根据权利要求1所述的真空感应炉上加料隔离阀，其特征在于，在垂直于所述阀板悬臂的轴线以及所述调平螺栓的轴线方向上间隔设置有至少三个所述调平螺栓。3.根据权利要求2所述的真空感应炉上加料隔离阀，其特征在于，全部的所述调平螺栓在于所述板阀同心的虚拟圆环上均匀设置。4.根据权利要求1所述的真空感应炉上加料隔离阀，其特征在于，还包括有滑道，所述滑道设置于所述阀板悬臂上，于所述阀板上设置有滑块，所述滑块与所述滑道的滑动配合、用于对所述阀板相对于所述阀板悬臂的滑动进行稳定。5.根据权利要求4所述的真空感应炉上加料隔离阀，其特征在于，所述滑道与所述滑块设置有至少两组，两组所述滑道与所述滑块分设于所述阀板升降油缸的两侧。6.根据权利要求1所述的真空感应炉上加料隔离阀，其特征在于，于所述阀板的上侧面设置有防渣板，所述防渣板为环形结构，在竖直方向、所述防渣板的投影位于所述提升桶的投影的范围内。7.根据权利要求6所述的真空感应炉上加料隔离阀，其特征在于，于所述阀板的上侧面并位于所述防渣板的环形内部设置有向上凸起的平滑球面结构。8.根据权利要求7所述的真空感应炉上加料隔离阀，其特征在于，于所述阀板的上方设置有用于覆盖所述阀板升降油缸的防护钢板，在竖直方向、所述防护钢板的投影范围位于所述平滑球面结构的投影范围内。9.根据权利要求1所述的真空感应炉上加料隔离阀，其特征在于，于所述隔离阀阀体外设置有提升桶油缸，所述提升桶油缸包括有第一油缸杆，所述第一油缸杆穿过所述隔离阀阀体与所述提升桶螺栓连接。10.根据权利要求1至9任一项所述的真空感应炉上加料隔离阀，其特征在于，于所述隔离阀阀体上设置有阀板旋转油缸，所述阀板旋转油缸的一端设置有第二油缸杆，所述阀板旋转油缸的另一端与所述隔离阀阀体铰接，于所述旋转轴上设置有连杆，所述连杆与所述第二油缸杆铰接，所述阀板旋转油缸通过所述连杆与所述旋转轴动力连接。2CN115839420A说明书1/8页真空感应炉上加料隔离阀技术领域[0001]本发明涉及金属熔炼设备技术领域，更具体地说，特别涉及一种真空感应炉上加料隔离阀。背景技术[0002]真空感应炉也称之为真空感应熔炼炉，其是在真空条件下，利用中频感应加热原理，使金属熔化的真空冶炼成套设备。适用于科研和生
