无机架式拼装压力式膜组件及膜过滤装备系统.pdf

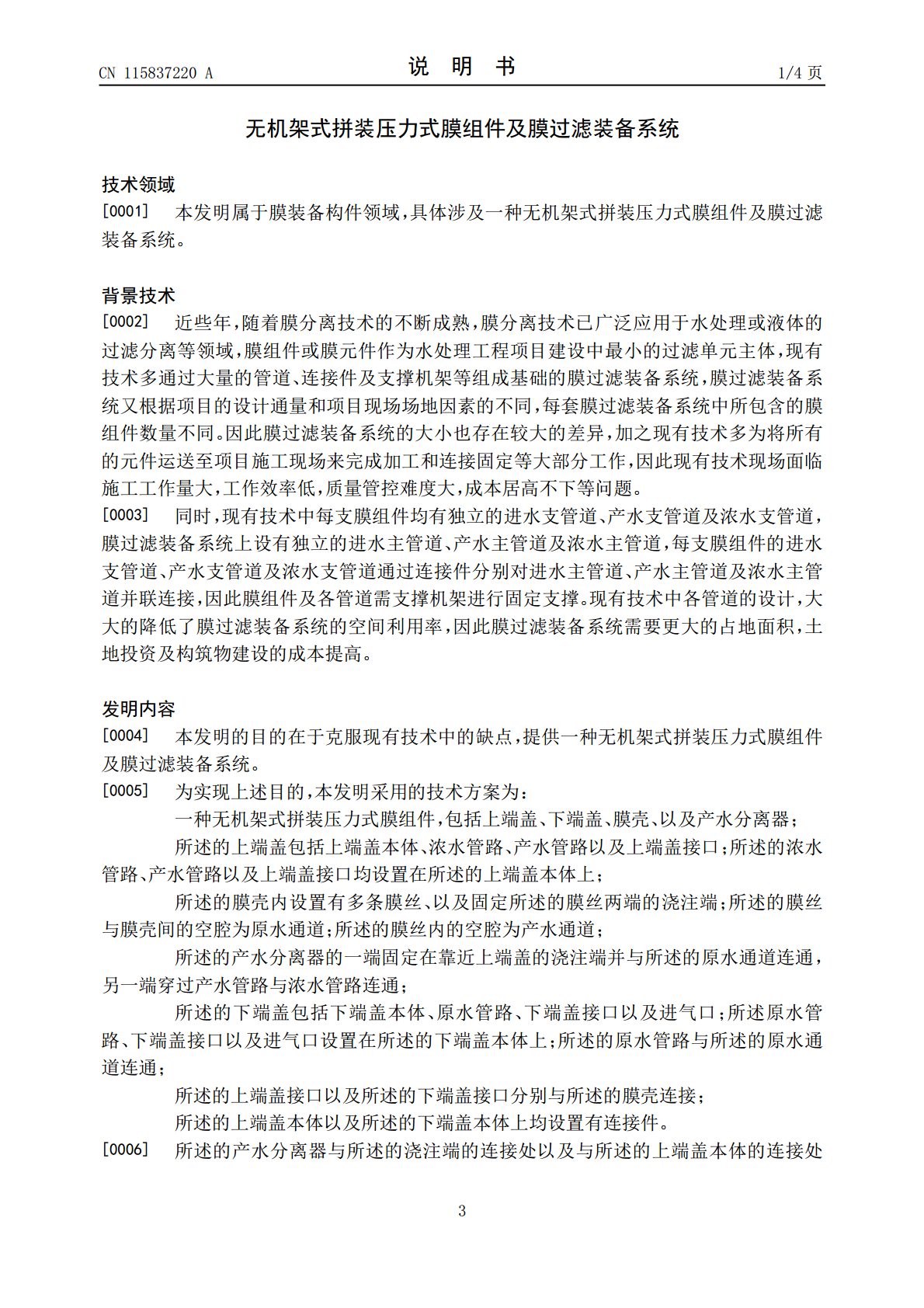

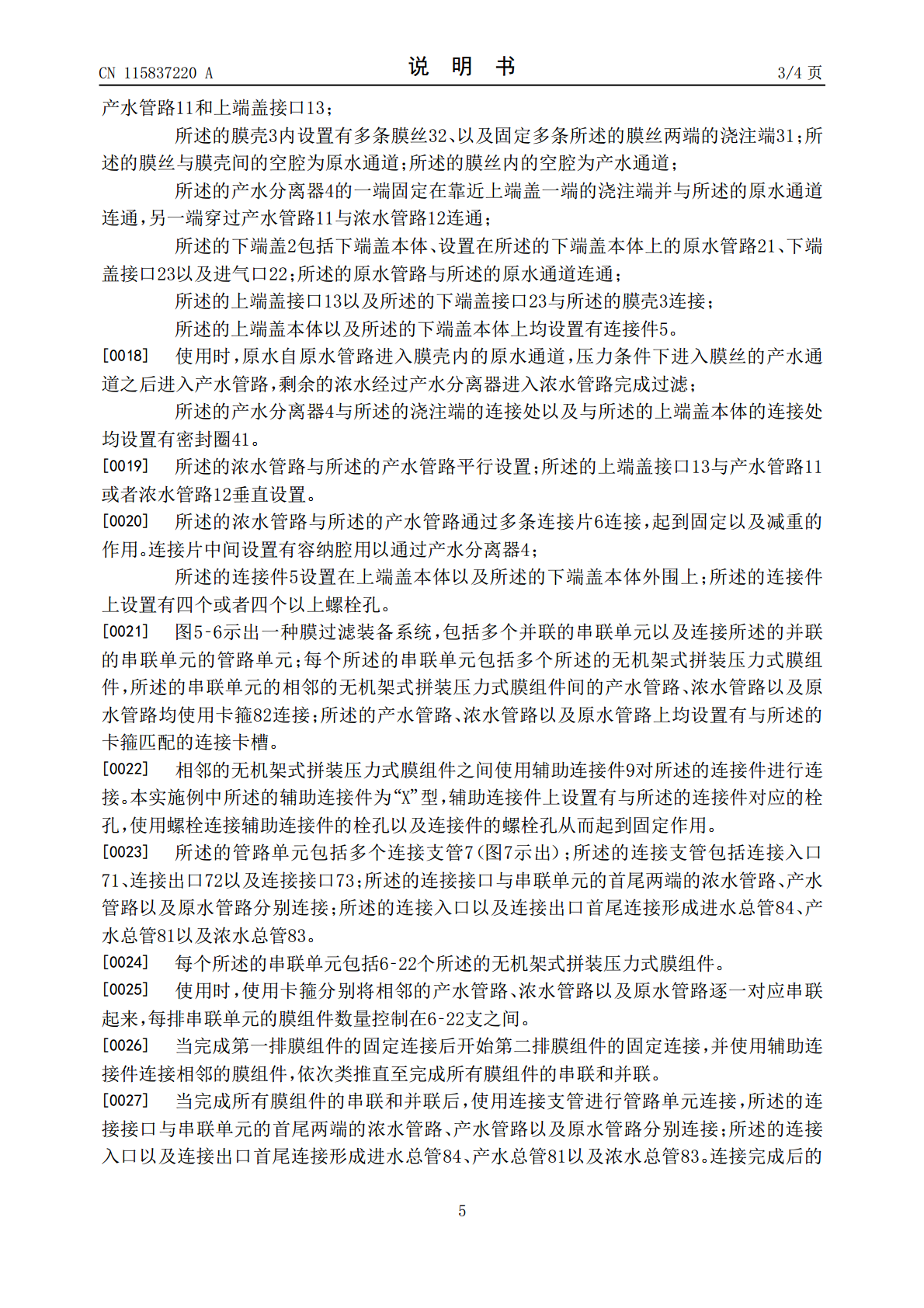

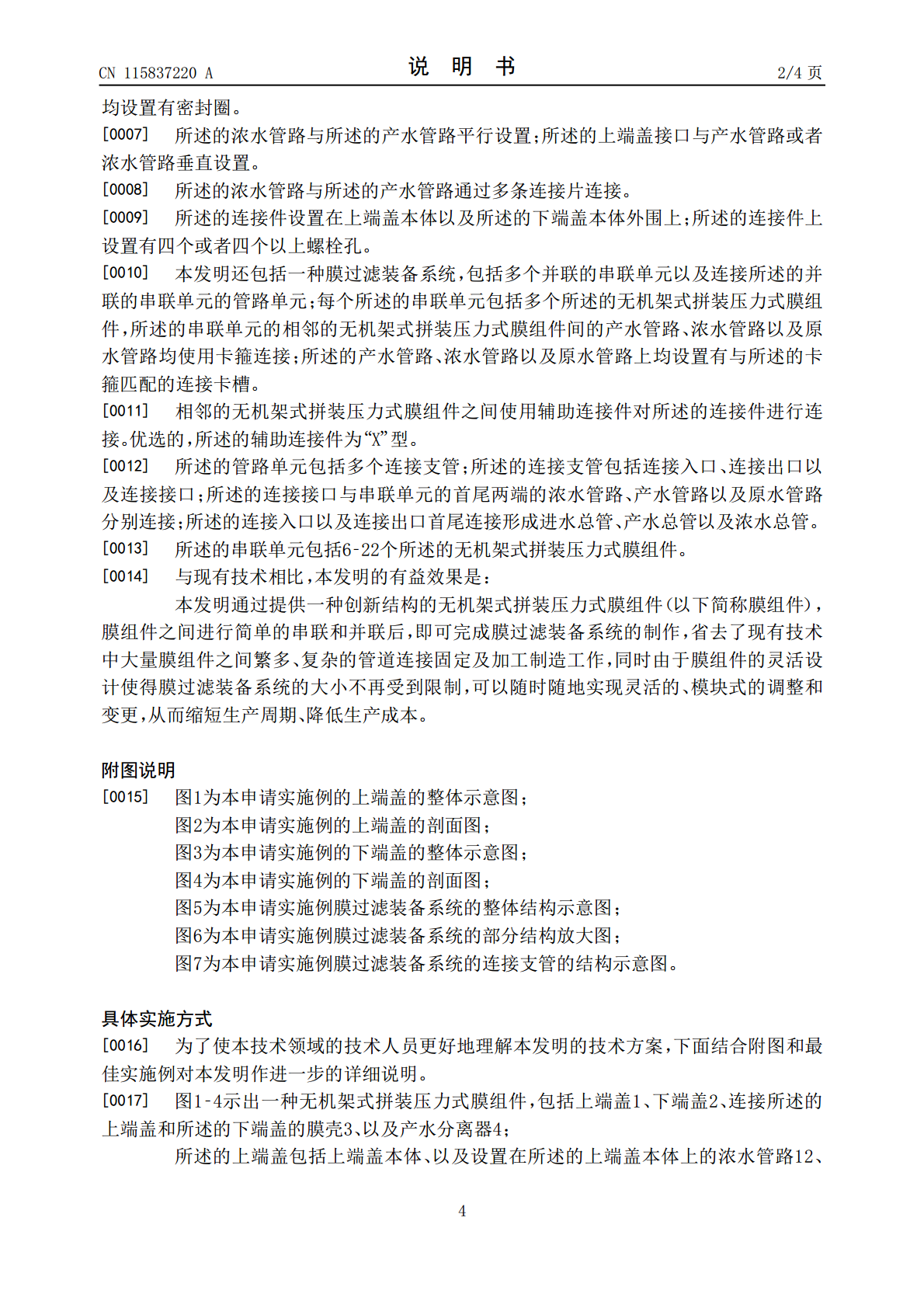

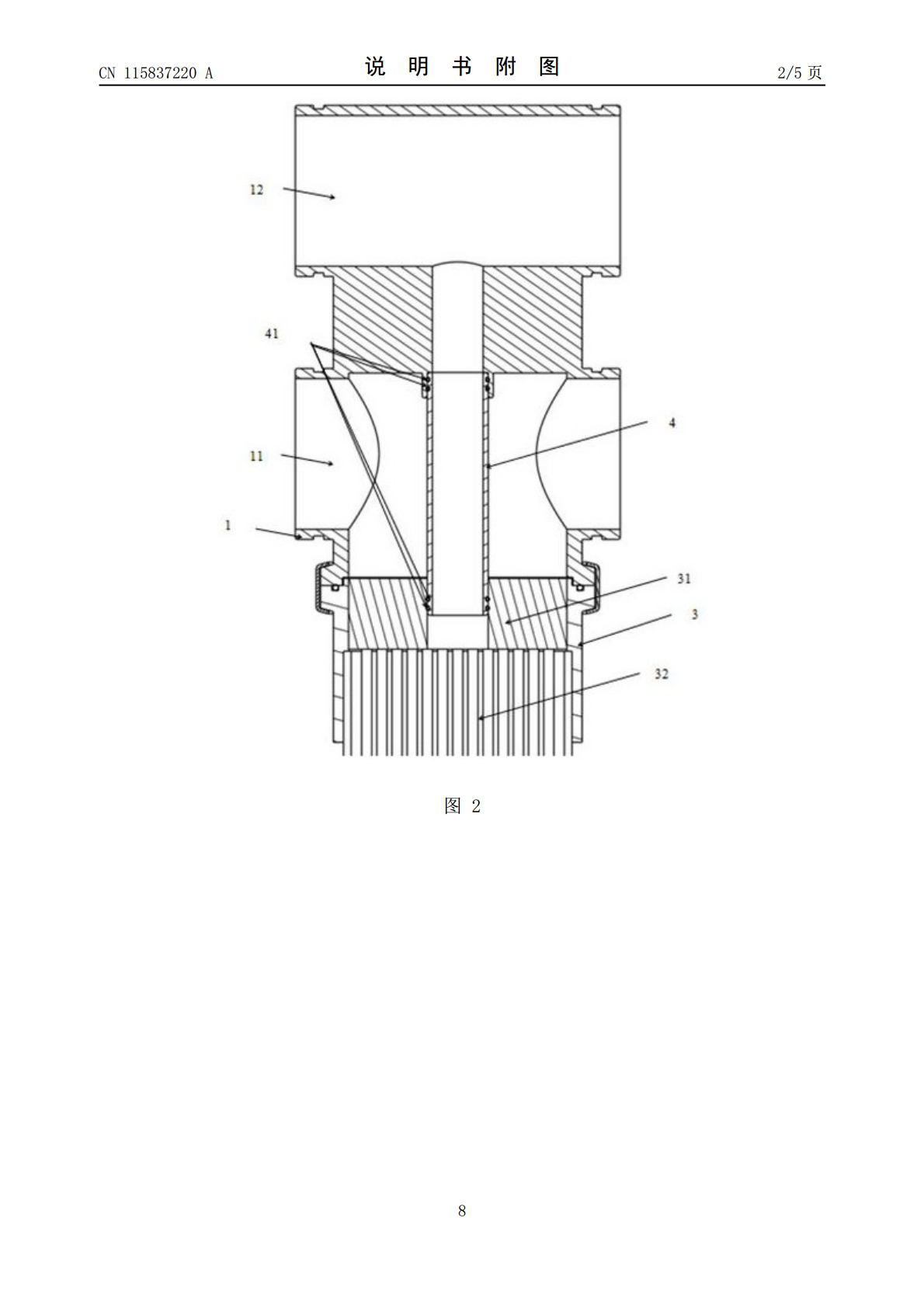

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115837220A(43)申请公布日2023.03.24(21)申请号202310132540.4(22)申请日2023.02.20(71)申请人天津膜天膜科技股份有限公司地址300457天津市滨海新区开发区第十一大街60号(72)发明人吴瑞军吕晓龙陈铎胡长鑫王世博张震(74)专利代理机构天津市三利专利商标代理有限公司12107专利代理师杨欢(51)Int.Cl.B01D63/00(2006.01)C02F1/44(2023.01)权利要求书1页说明书4页附图5页(54)发明名称无机架式拼装压力式膜组件及膜过滤装备系统(57)摘要本发明属于膜装备构件领域，具体涉及一种无机架式拼装压力式膜组件及膜过滤装备系统。膜组件包括上端盖、下端盖、连接所述的上端盖和所述的下端盖的膜壳、以及产水分离器；本发明通过提供一种创新结构的无机架式拼装压力式膜组件，膜组件之间进行简单的串联和并联后，即可完成膜过滤装备系统的制作。CN115837220ACN115837220A权利要求书1/1页1.一种无机架式拼装压力式膜组件，其特征在于，包括上端盖、下端盖、膜壳、以及产水分离器；所述的上端盖包括上端盖本体、浓水管路、产水管路以及上端盖接口；所述的浓水管路、产水管路以及上端盖接口均设置在所述的上端盖本体上；所述的膜壳内设置有多条膜丝、以及固定所述的膜丝两端的浇注端；所述的膜丝与膜壳间的空腔为原水通道；所述的膜丝内的空腔为产水通道；所述的产水分离器的一端固定在靠近上端盖的浇注端并与所述的原水通道连通，另一端穿过产水管路与浓水管路连通；所述的下端盖包括下端盖本体、原水管路、下端盖接口以及进气口；所述原水管路、下端盖接口以及进气口设置在所述的下端盖本体上；所述的原水管路与所述的原水通道连通；所述的上端盖接口以及所述的下端盖接口分别与所述的膜壳连接；所述的上端盖本体以及所述的下端盖本体上均设置有连接件。2.根据权利要求1所述的无机架式拼装压力式膜组件，其特征在于，所述的产水分离器与所述的浇注端的连接处以及与所述的上端盖本体的连接处均设置有密封圈。3.根据权利要求1所述的无机架式拼装压力式膜组件，其特征在于，所述的浓水管路与所述的产水管路平行设置；所述的上端盖接口与产水管路或者浓水管路垂直设置。4.根据权利要求1所述的无机架式拼装压力式膜组件，其特征在于，所述的浓水管路与所述的产水管路通过多条连接片连接。5.根据权利要求1所述的无机架式拼装压力式膜组件，其特征在于，所述的连接件设置在上端盖本体以及所述的下端盖本体外围上；所述的连接件上设置有四个或者四个以上螺栓孔。6.一种膜过滤装备系统，其特征在于，包括多个并联的串联单元以及连接所述的并联的串联单元的管路单元；每个所述的串联单元包括多个权利要求1‑5任一项所述的无机架式拼装压力式膜组件，所述的串联单元的相邻的无机架式拼装压力式膜组件间的产水管路、浓水管路以及原水管路均使用卡箍连接；所述的产水管路、浓水管路以及原水管路上均设置有与所述的卡箍匹配的连接卡槽。7.根据权利要求6所述的膜过滤装备系统，其特征在于，相邻的无机架式拼装压力式膜组件之间使用辅助连接件对所述的连接件进行连接。8.根据权利要求7所述的膜过滤装备系统，其特征在于，所述的辅助连接件为“X”型。9.根据权利要求6所述的膜过滤装备系统，其特征在于，所述的管路单元包括多个连接支管；所述的连接支管包括连接入口、连接出口以及连接接口；所述的连接接口与串联单元的首尾两端的浓水管路、产水管路以及原水管路分别连接；所述的连接入口以及连接出口首尾连接形成进水总管、产水总管以及浓水总管。10.根据权利要求6所述的膜过滤装备系统，其特征在于，所述的串联单元包括6‑22个所述的无机架式拼装压力式膜组件。2CN115837220A说明书1/4页无机架式拼装压力式膜组件及膜过滤装备系统技术领域[0001]本发明属于膜装备构件领域，具体涉及一种无机架式拼装压力式膜组件及膜过滤装备系统。背景技术[0002]近些年，随着膜分离技术的不断成熟，膜分离技术已广泛应用于水处理或液体的过滤分离等领域，膜组件或膜元件作为水处理工程项目建设中最小的过滤单元主体，现有技术多通过大量的管道、连接件及支撑机架等组成基础的膜过滤装备系统，膜过滤装备系统又根据项目的设计通量和项目现场场地因素的不同，每套膜过滤装备系统中所包含的膜组件数量不同。因此膜过滤装备系统的大小也存在较大的差异，加之现有技术多为将所有的元件运送至项目施工现场来完成加工和连接固定等大部分工作，因此现有技术现场面临施工工作量大，工作效率低，质量管控难度大，成本居高不下等问题。[0003]同时，现有技术中每支膜组件均有独立的进水支管道、产水支管道及浓水支管道，膜过滤装备系统上设有
