内容提供者
环保抗菌型电子辐射交联聚烯烃泡棉及其制备方法.pdf
2023-06-07
10金币
495KB
11页
景福****90
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共11页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
环保抗菌型电子辐射交联聚烯烃泡棉及其制备方法.pdf

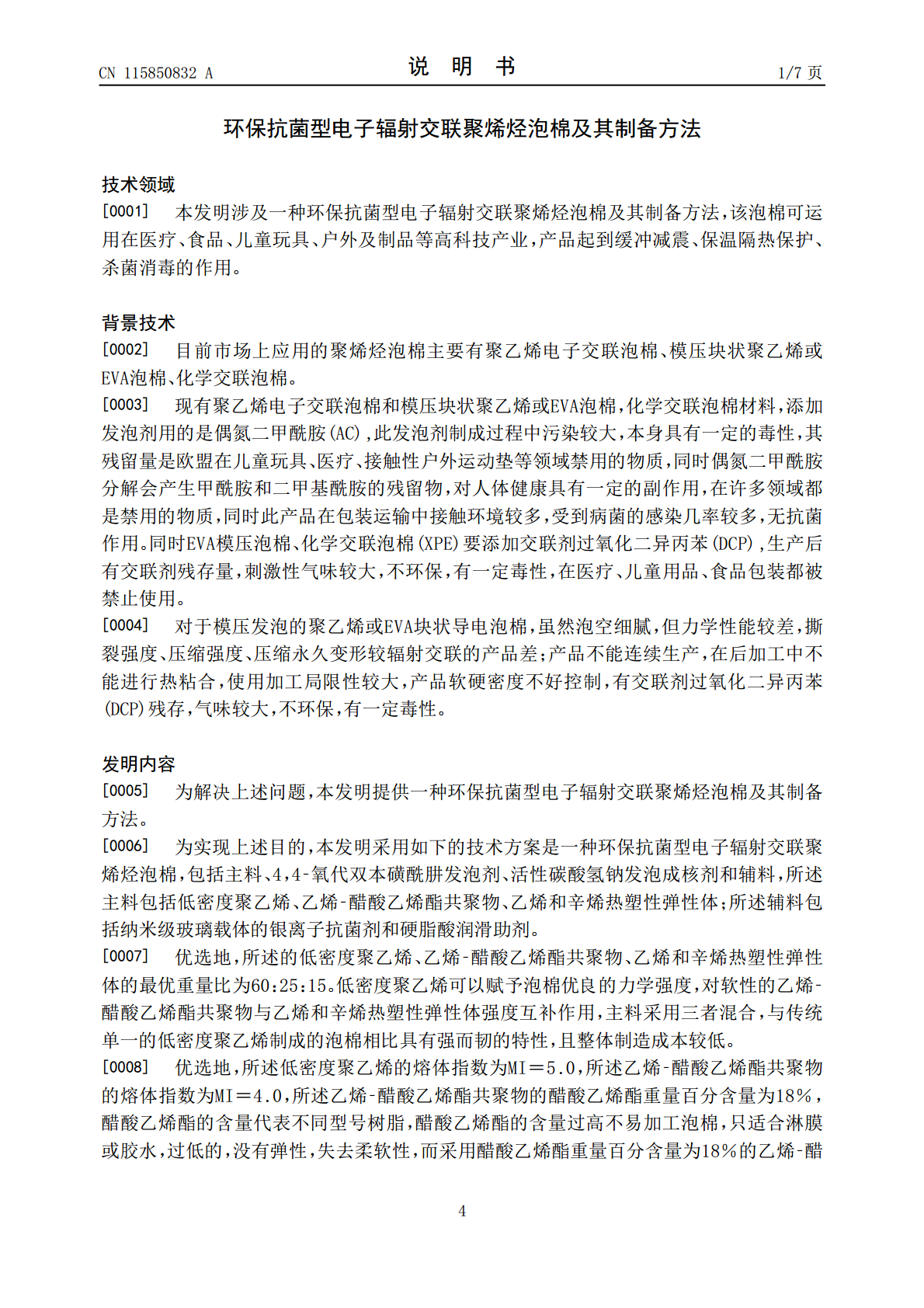

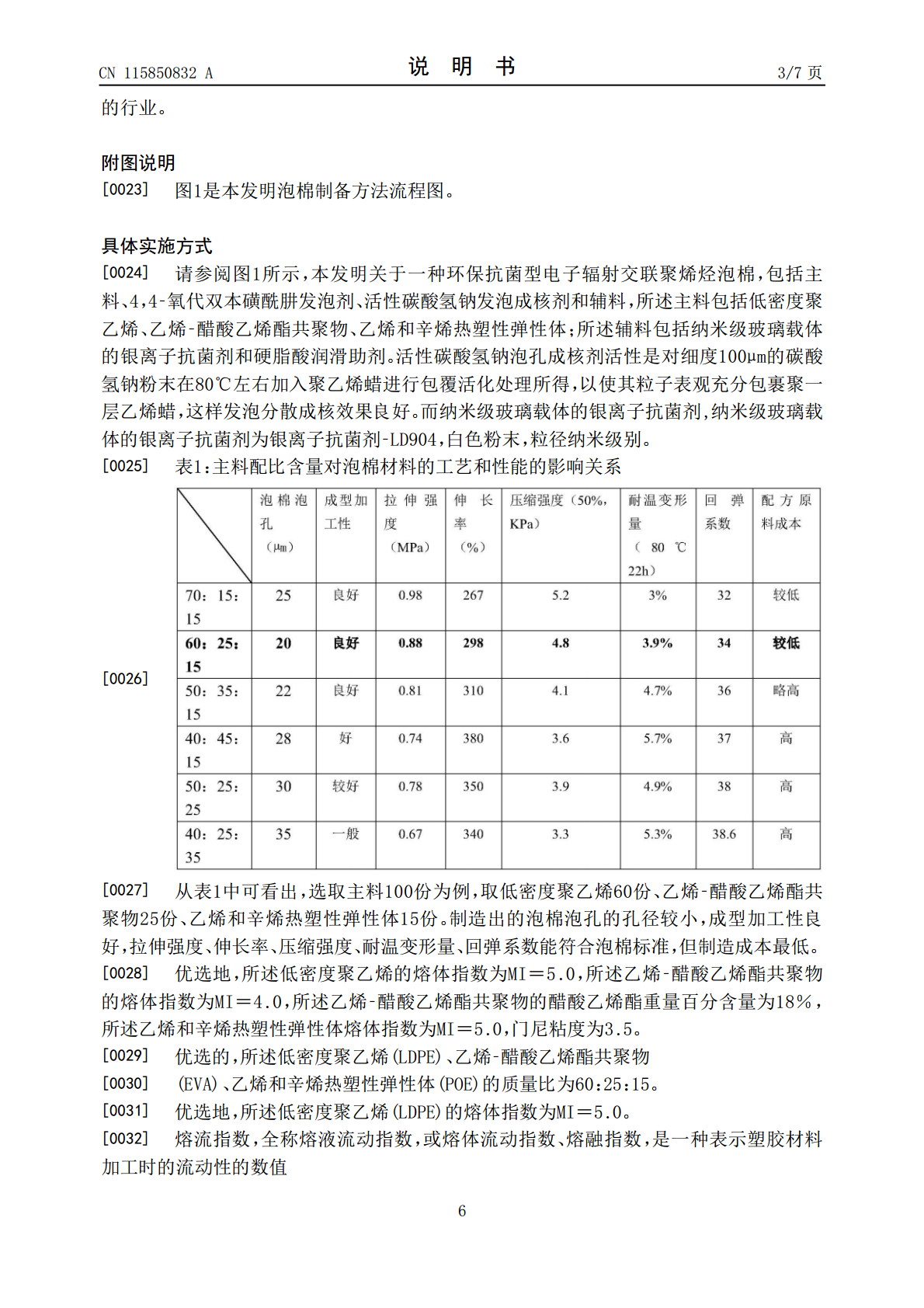

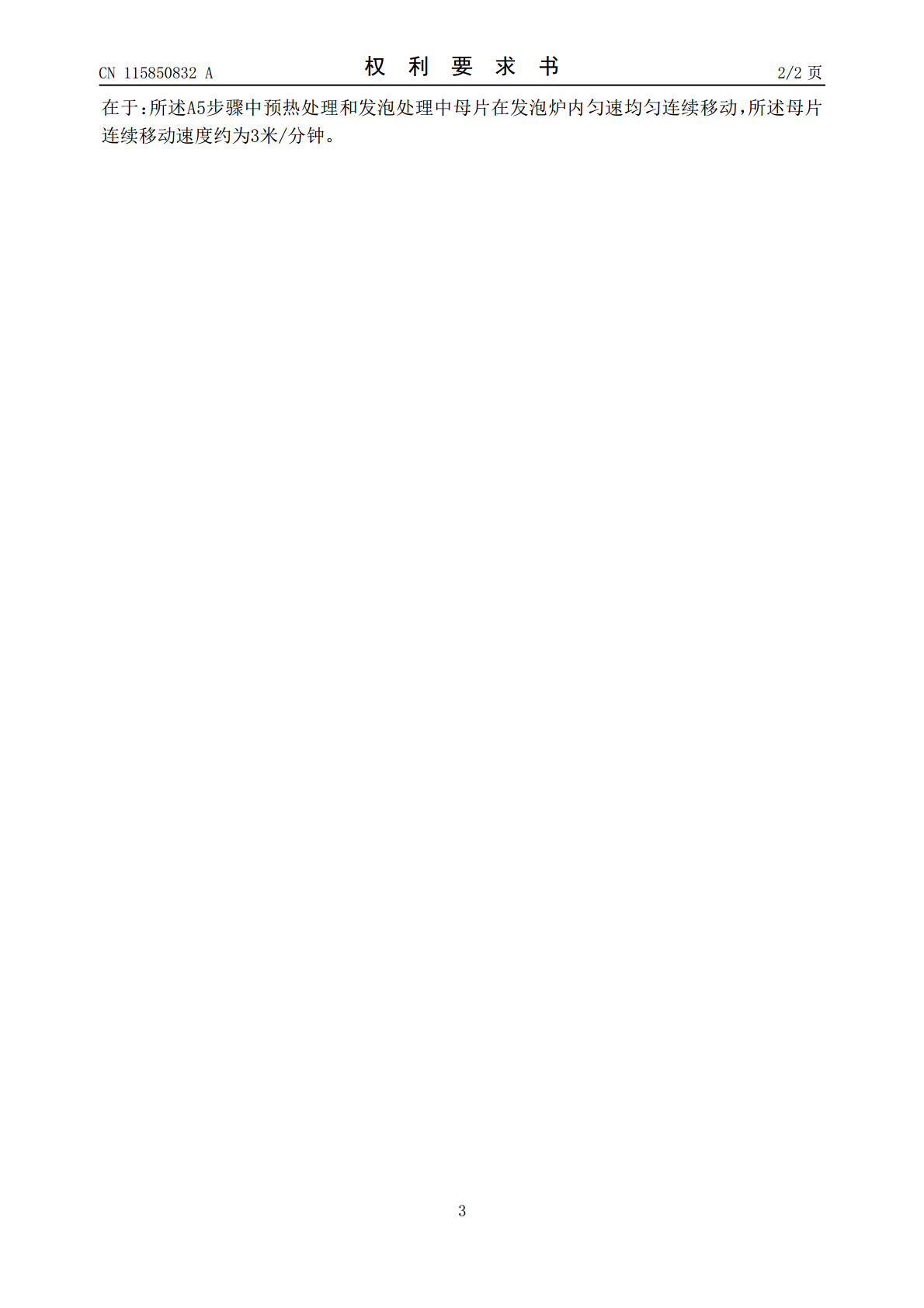

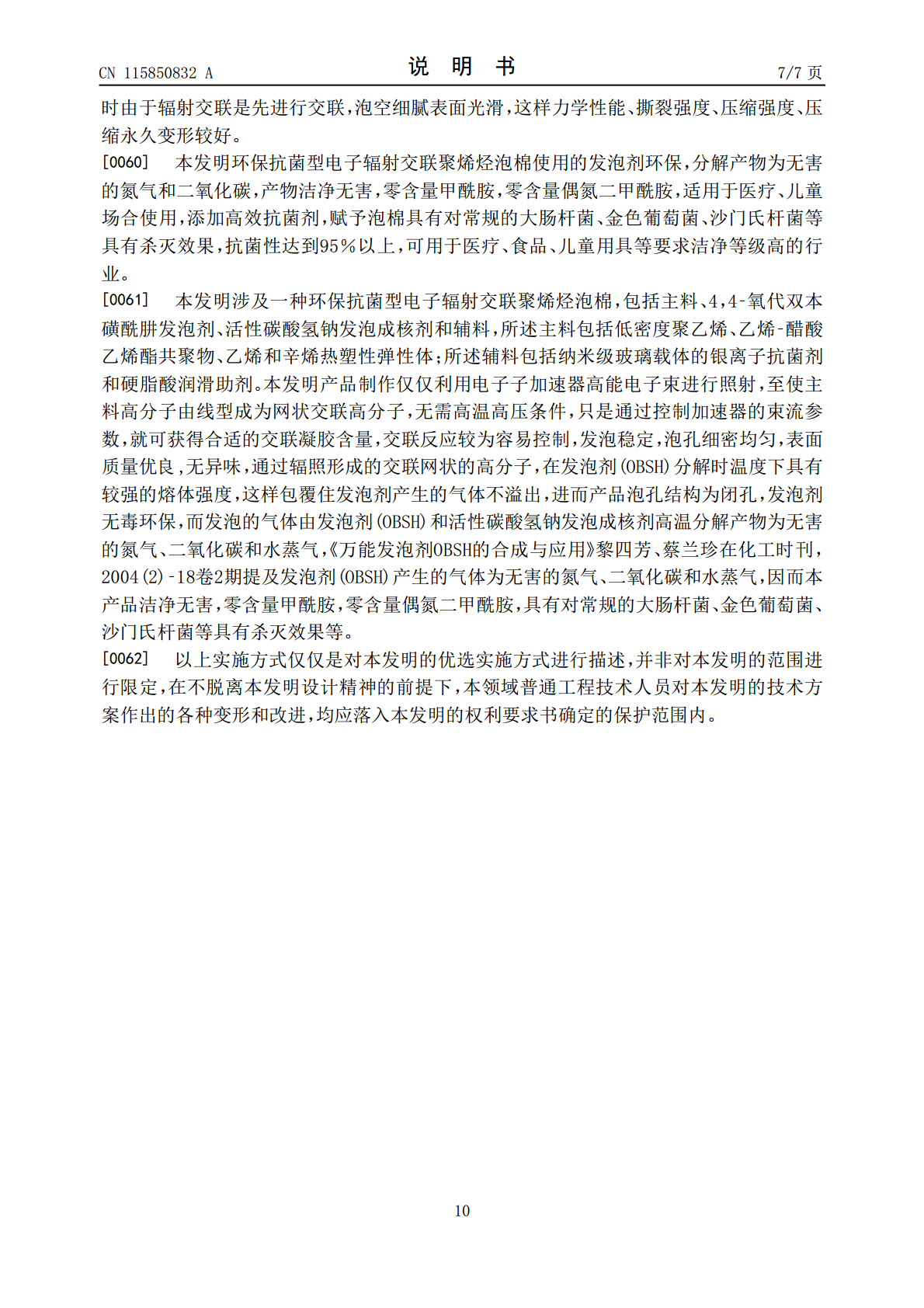

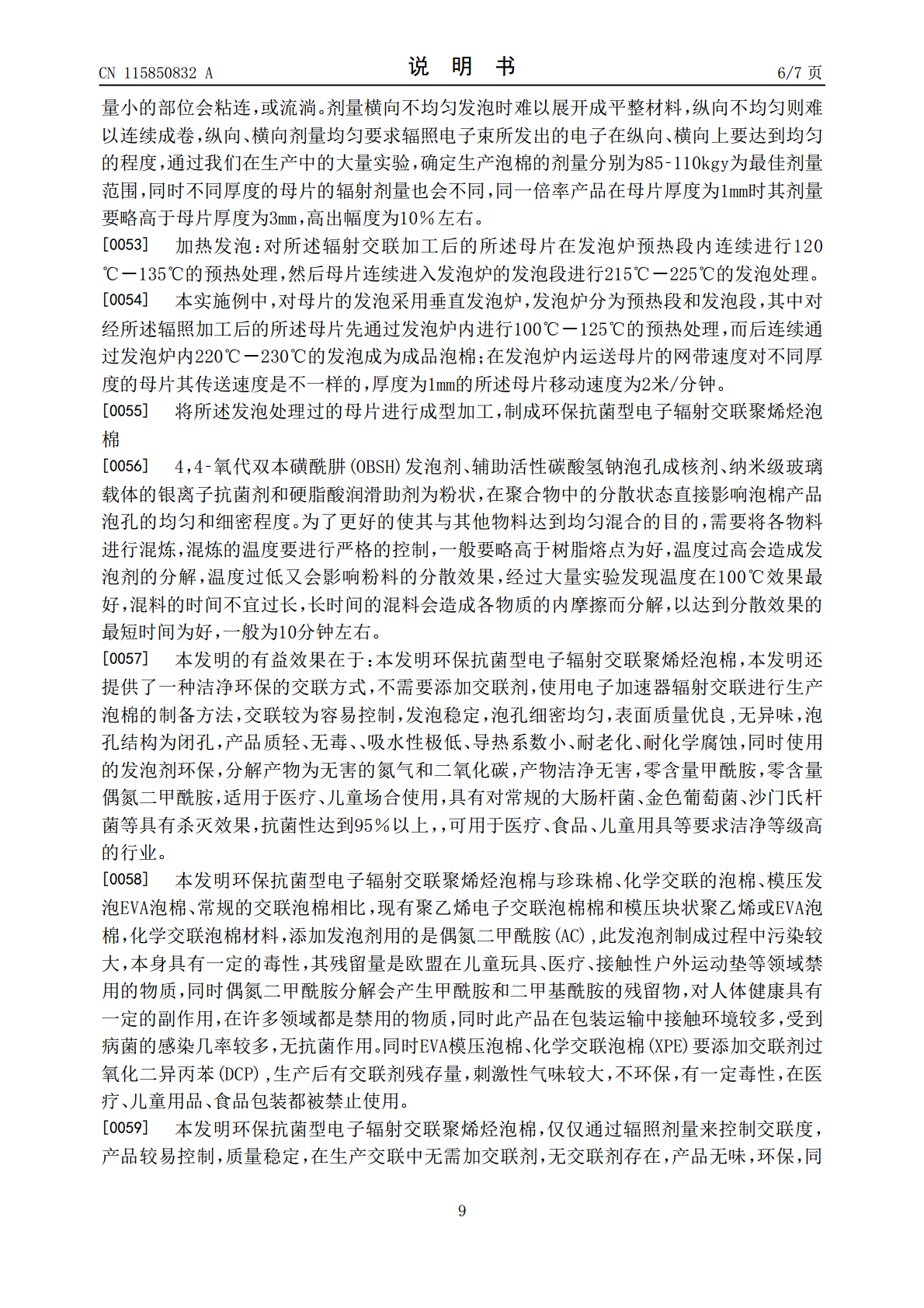

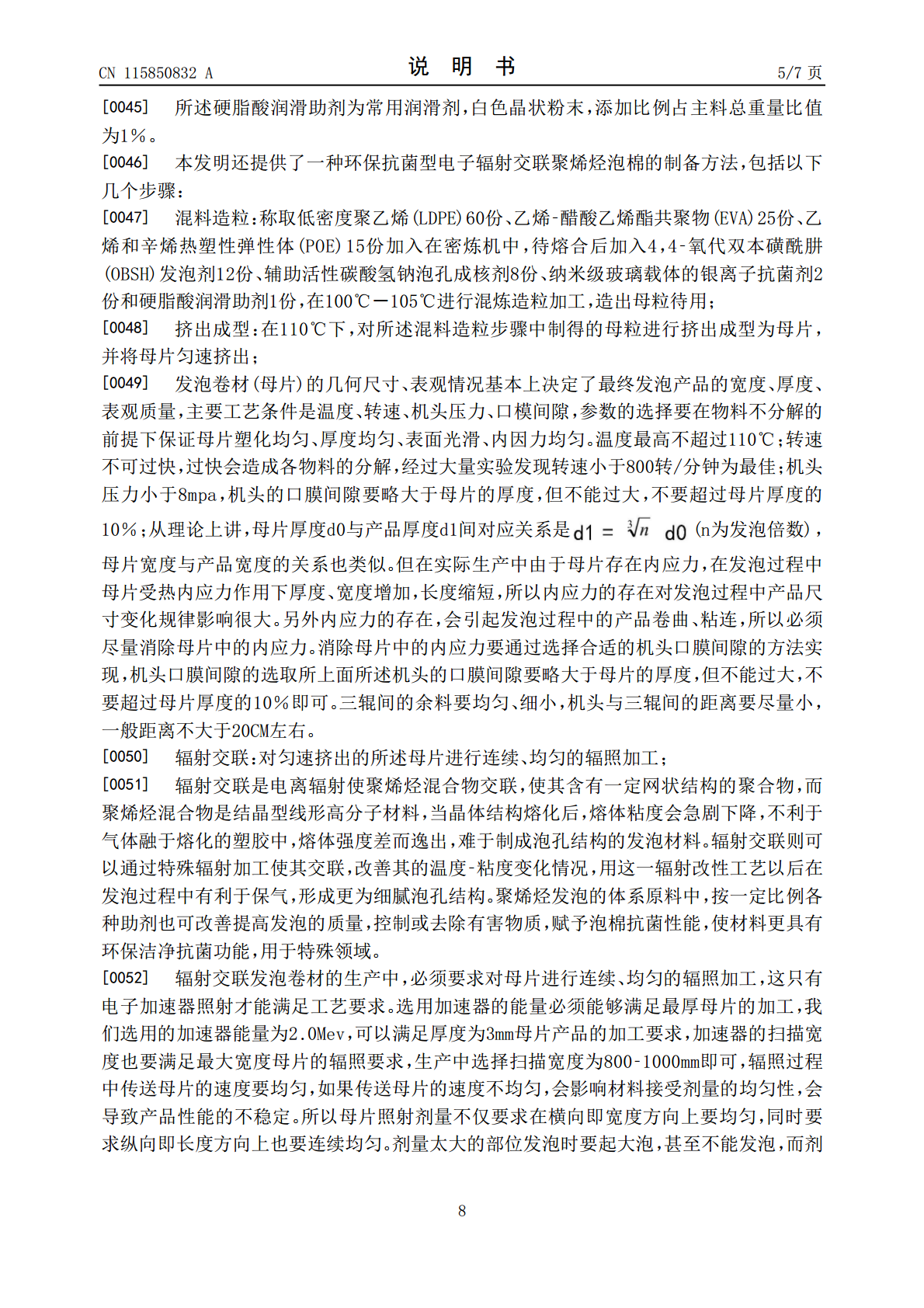

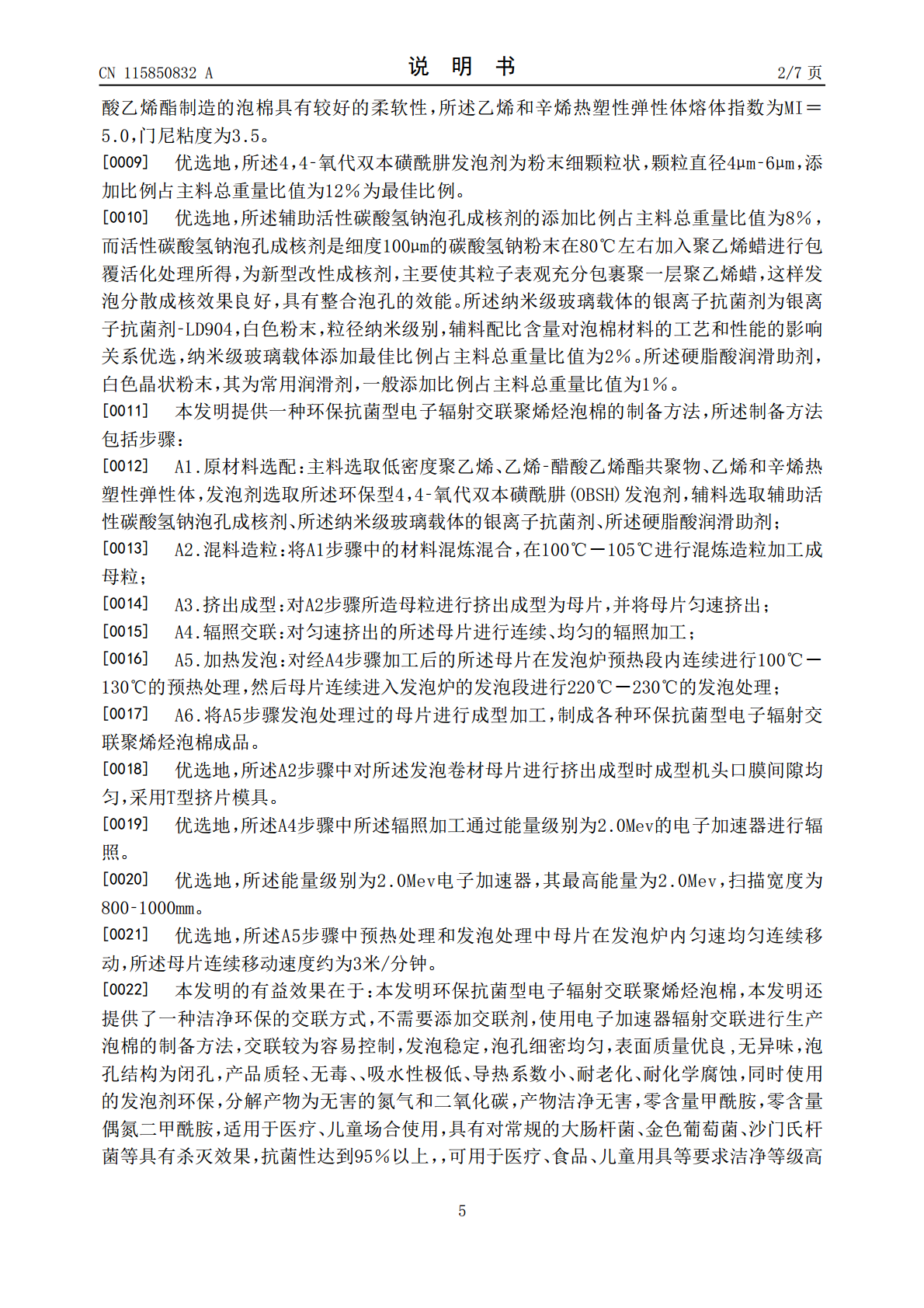

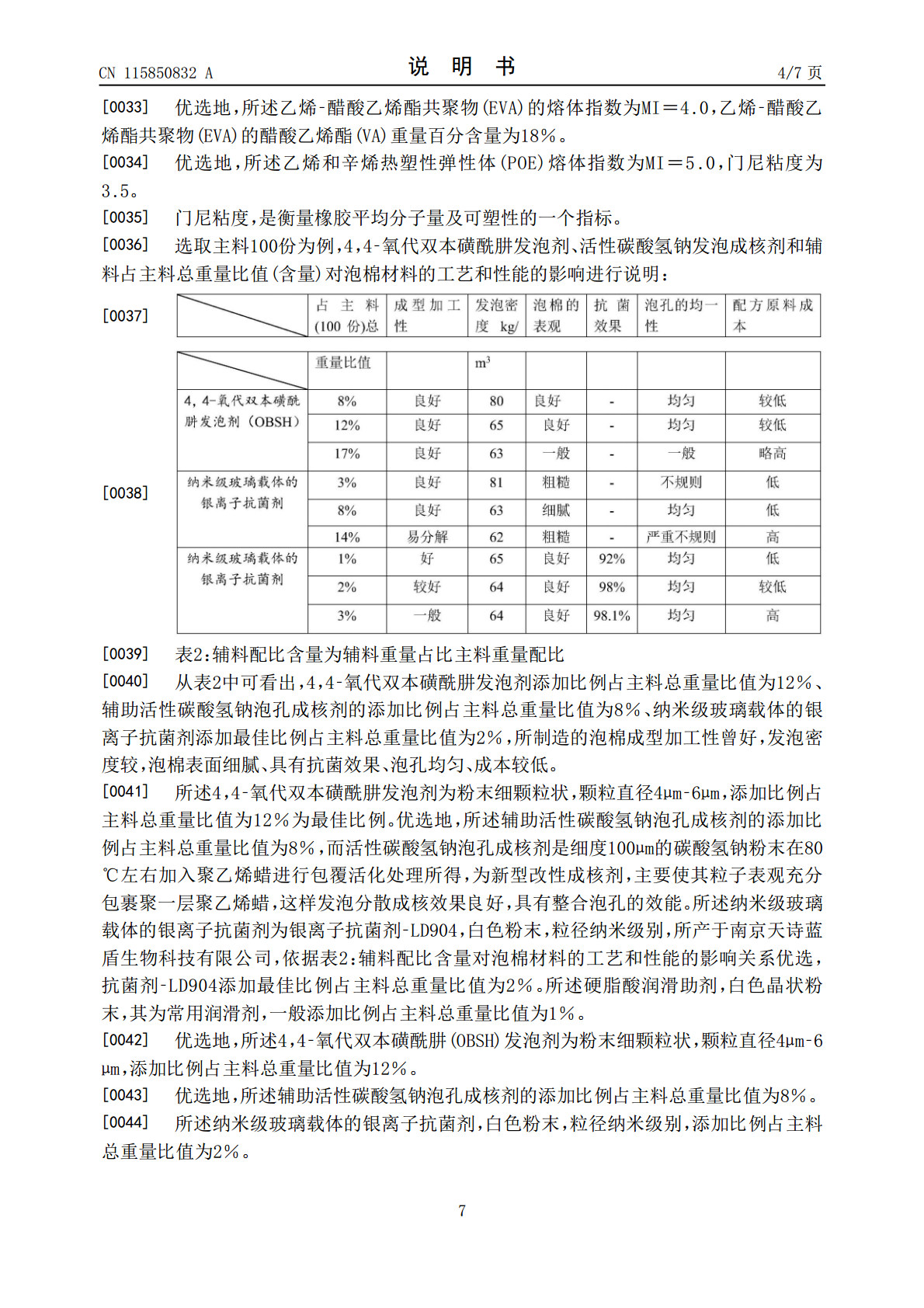

本发明涉及一种环保抗菌型电子辐射交联聚烯烃泡棉，包括主料、4，4‑氧代双本磺酰肼发泡剂、活性碳酸氢钠发泡成核剂和辅料，所述主料包括低密度聚乙烯、乙烯‑醋酸乙烯酯共聚物、乙烯和辛烯热塑性弹性体；所述辅料包括纳米级玻璃载体的银离子抗菌剂和硬脂酸润滑助剂。本发明产品制作利用电子加速器高能电子束进行照射，至使主料高分子由线型成为网状交联高分子，无需高温高压条件，通过辐照形成的交联网状的高分子，发泡剂分解时具有较强的熔体强度，包覆住发泡剂产生的气体不溢出，进而产品泡孔结构为闭孔，发泡的气体由发泡剂和发泡成核剂高温分
2023-06-07
10
495KB
一种新型辐射交联聚乙烯薄型泡棉及其制备方法.pdf
本发明公开了一种新型辐射交联聚乙烯薄型泡棉及其制备方法，涉及泡沫塑料材料技术领域。本发明设计的一种新型辐射交联聚乙烯薄型泡棉，以质量分数计，包括42~87.9%的主料和余量的辅料；所述主料采用LDPE；所述辅料包括有POE构成的增强助剂、EPDM构成的耐候添加剂以及偶氮二甲酰胺构成的发泡剂，所述增强助剂、耐候添加剂和发泡剂占辐射交联聚乙烯薄型泡棉的质量分数分别为5~30%、1~10%和5~10%。改材料具有较为理想的本征机械强度，并且耐老化性能和耐候性也大幅提高。
2023-07-13
10
343KB
一种超薄型电子辐射交联聚烯烃发泡片材及制备方法.pdf

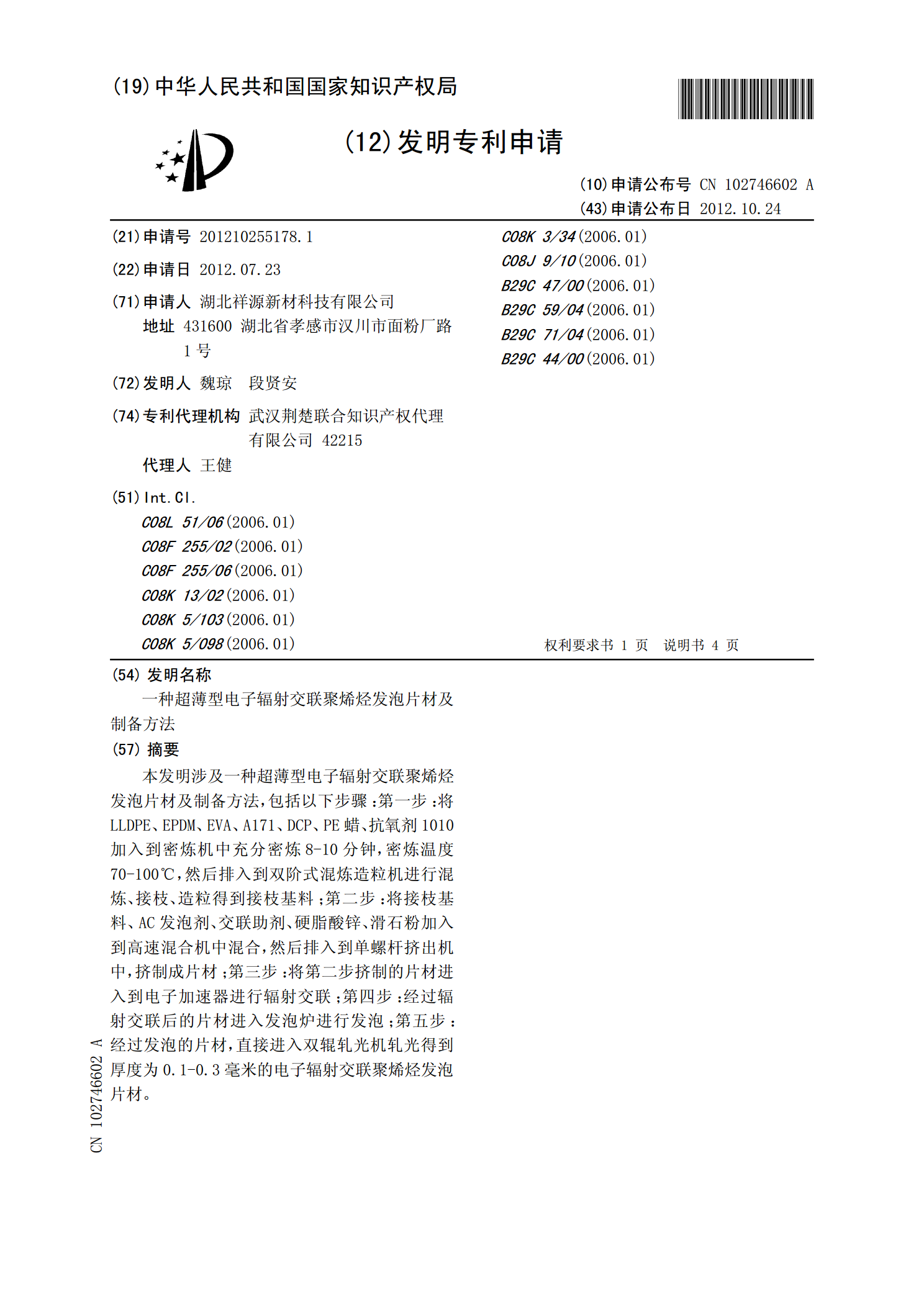

本发明涉及一种超薄型电子辐射交联聚烯烃发泡片材及制备方法，包括以下步骤：第一步：将LLDPE、EPDM、EVA、A171、DCP、PE蜡、抗氧剂1010加入到密炼机中充分密炼8-10分钟，密炼温度70-100℃，然后排入到双阶式混炼造粒机进行混炼、接枝、造粒得到接枝基料；第二步：将接枝基料、AC发泡剂、交联助剂、硬脂酸锌、滑石粉加入到高速混合机中混合，然后排入到单螺杆挤出机中，挤制成片材；第三步：将第二步挤制的片材进入到电子加速器进行辐射交联；第四步：经过辐射交联后的片材进入发泡炉进行发泡；第五步：经过发
2023-06-20
10
320KB
一种聚氨酯环保泡棉及其制备方法.pdf
本发明提供一种聚氨酯环保泡棉及其制备方法,包括以下步骤:(1)将聚醚多元醇、胺类催化剂、硅油、开孔剂、发泡剂和交联剂作为第一组原料,导入到发泡机第一组原料桶内;将二苯基甲烷二异氰酸酯和甲苯二异氰酸酯作为第二组原料,导入发泡机第二组原料桶内;(2)用发泡机将第一组原料和第二组原料按配比导入模具中;(3)待原料在模具中反应3～5分钟后脱模,即得聚氨酯环保泡棉。本发明采用三元醇和二元醇,具有降解性,解决聚氨酯产品的降解和回收处理问题,有效降解减少对环境污染,具有天然环保特性。
2023-06-07
10
281KB
高效隔热环保阻燃改性聚烯烃室内保温泡棉及其制法.pdf

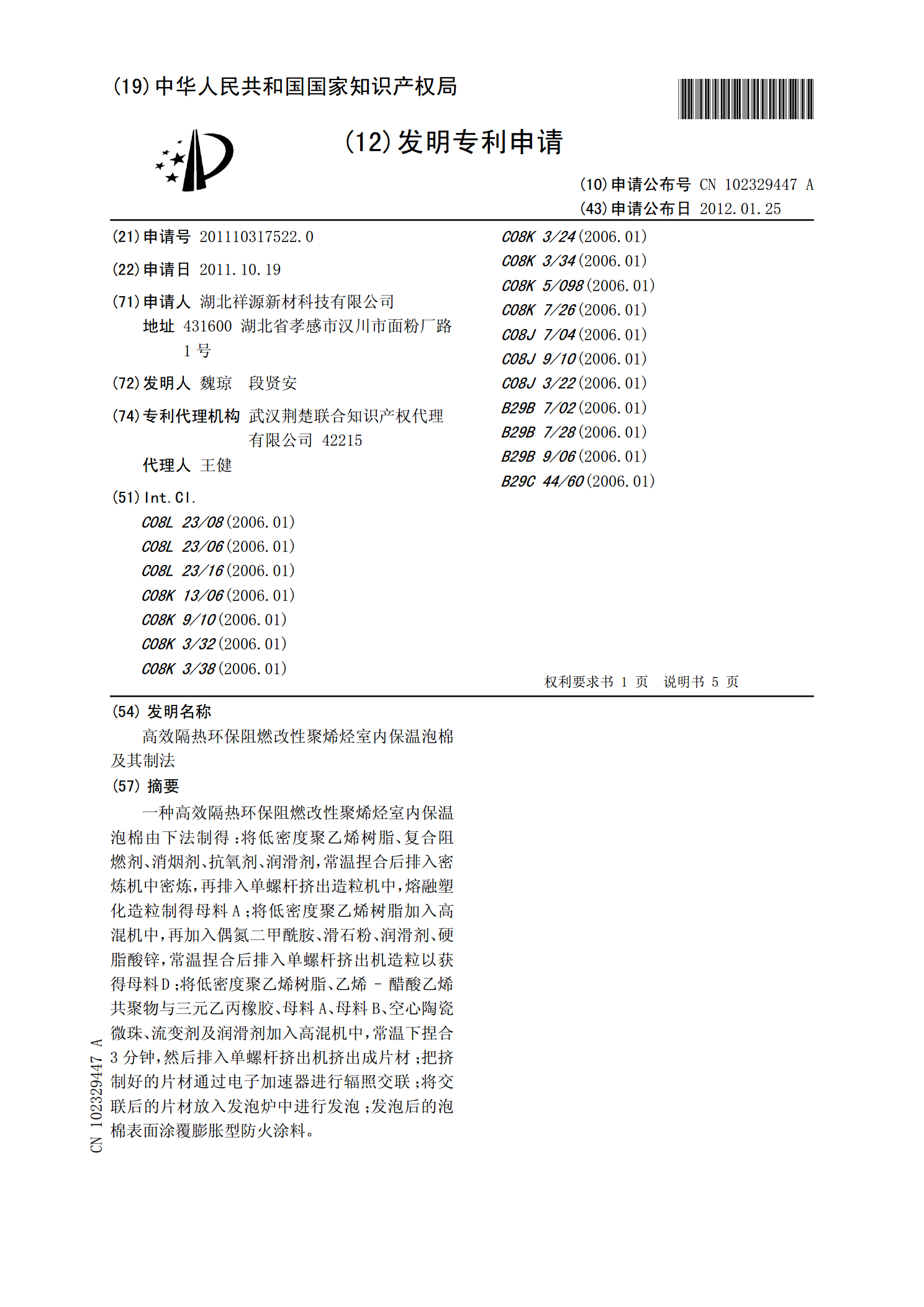

一种高效隔热环保阻燃改性聚烯烃室内保温泡棉由下法制得：将低密度聚乙烯树脂、复合阻燃剂、消烟剂、抗氧剂、润滑剂，常温捏合后排入密炼机中密炼，再排入单螺杆挤出造粒机中，熔融塑化造粒制得母料A；将低密度聚乙烯树脂加入高混机中，再加入偶氮二甲酰胺、滑石粉、润滑剂、硬脂酸锌，常温捏合后排入单螺杆挤出机造粒以获得母料D；将低密度聚乙烯树脂、乙烯–醋酸乙烯共聚物与三元乙丙橡胶、母料A、母料B、空心陶瓷微珠、流变剂及润滑剂加入高混机中，常温下捏合3分钟，然后排入单螺杆挤出机挤出成片材；把挤制好的片材通过电子加速器进行辐照
2023-06-20
10
343KB
