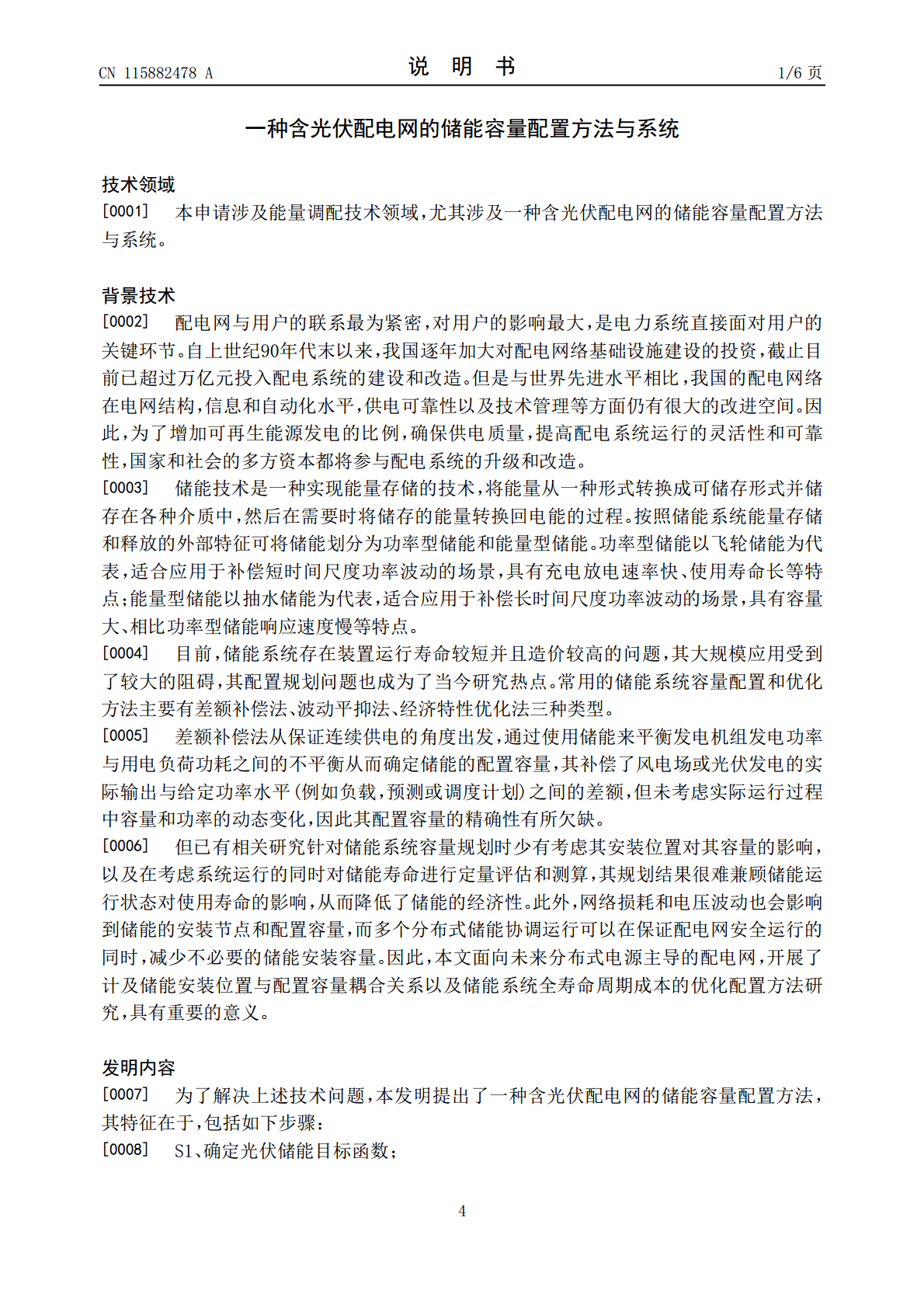

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115882478A(43)申请公布日2023.03.31(21)申请号202211270060.6H02J3/38(2006.01)(22)申请日2022.10.13G06Q10/0631(2023.01)G06Q50/06(2012.01)(71)申请人襄阳诚智电力设计有限公司地址441002湖北省襄阳市樊城区长虹路7号申请人国网湖北省电力有限公司襄阳供电公司(72)发明人朱力任睿韩勇葛峻张军刘恩红徐玫艳张鹏超廖仁贵郑伟(74)专利代理机构重庆百润洪知识产权代理有限公司50219专利代理师刘泽正(51)Int.Cl.H02J3/28(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种含光伏配电网的储能容量配置方法与系统(57)摘要本发明提出了一种含光伏配电网的储能容量配置方法与系统，确定光伏储能目标函数；将储能系统接入配电系统，计算充电放电功率约束；计算节点灵敏度系数，按照节点灵敏度，将所有节点划分为不同的区块；将每个时间段的储能能量进行叠加，得到每个区块的储能能量容量；构建配置容量的确认关系，确定每个区块的配置容量；选取区块中最大配置容量作为储能系统配置容量。CN115882478ACN115882478A权利要求书1/2页1.一种含光伏配电网的储能容量配置方法，其特征在于，包括如下步骤：S1、确定光伏储能目标函数；S2、将储能系统接入配电系统，计算充电放电功率约束；S3、计算节点灵敏度系数，按照节点灵敏度，将所有节点划分为不同的区块；S4、将每个时间段的储能能量进行叠加，得到每个区块的储能能量容量；S5、构建配置容量的确认关系，确定每个区块的配置容量；S6、选取区块中最大配置容量作为储能系统配置容量。2.根据权利要求1所述的储能容量配置方法，其特征在于，步骤S1中，设置光伏储能目标函数为：F＝min(λ1C1‑λ2C2+λ3S)(1)；其中，式中，C1为储能系统能量损耗，C2为储能系统能量收入，S为能量偏差，λ1、λ2和λ3分别为储能系统能量损耗、储能系统储能收入和能量偏差的权重系数；Nac和Ndc分别为交流子系统和直流子系统节点数；Pi(t)和Qi(t)分别为t时刻节点i的有功出力功率值和无功出力功率值。3.根据权利要求2所述的储能容量配置方法，其特征在于，步骤S2中，设定储能系统向电网输出功率为正方向，充电放电功率约束如式(3)、(4)和(5)所示：‑Pmax,i≤Pi(t)≤Pmax,i(4)；‑Qmax,i≤Qi(t)≤Qmax,i(5)；式中，Pi(t)为第i个节点在t时刻的有功出力功率值，当储能放电时为正，充电时为负；Qi(t)为第i个节点在t时刻的无功出力功率值；SEi、Pmax,i和Qmax,i分别为储能系统换流器的接入功率容量、有功功率和无功功率上限。4.根据权利要求3所述的储能容量配置方法，其特征在于，步骤S3中，定义任一节点的灵敏度系数N为：上式中，α和β为灵敏度系数权重，满足α+β＝1。Pi(Δt)为第i个节点在Δt时间内的有功出力功率变化量；Qi(Δt)为第i个节点在Δt时间内的无功出力功率变化量；Si(Δt)为第i个节点在Δt时间内的能量偏差量，Si(Δt)可表示为：5.根据权利要求4所述的储能容量配置方法，其特征在于，步骤S4中，按照公式(8)计算每个区块的储能能量容量F；其中，Ft为储能能量初始容量，其中，t＝1,2,...,T。6.根据权利要求5所述的储能容量配置方法，其特征在于，步骤S5中，配置容量的约束2CN115882478A权利要求书2/2页关系为：Min(α1·Smax+α2·F)(9)；其中，α1、α2为权重参数，F为储能能量容量，Smax为储能功率最大容量，7.一种含光伏配电网的储能容量配置系统，其特征在于，用于实现权利要求1‑6任意一项所述的储能容量配置方法，包括：目标函数确定模块，用于确定光伏储能目标函数；约束模块，用于将储能系统接入配电系统后，计算充电放电功率约束；节点灵敏度系数计算模块，用于计算各个节点的灵敏度系数，并按照节点灵敏度，将所有节点划分为不同的区块；区块的储能能量容量，用于将每个时间段的储能能量进行叠加，得到每个区块的储能能量容量；区域容量配置模块，用于构建配置容量的确认关系，确定每个区块的配置容量；储能系统容量配置模块，用于选取区块中最大配置容量作为储能系统配置容量。8.根据权利要求7所述的储能容量配置系统，其特征在于，所述储能容量配置系统还包括储能容量双层优化系统，外层系统用于解决上述的储能容量配置方法，内层系统用于解决在规划储能容量下的系统运行情况。3CN115882478A说明书1/6页一种含光伏配电网的储能容量配置方法与系统技术领域[0001]本申请涉及能量调配
