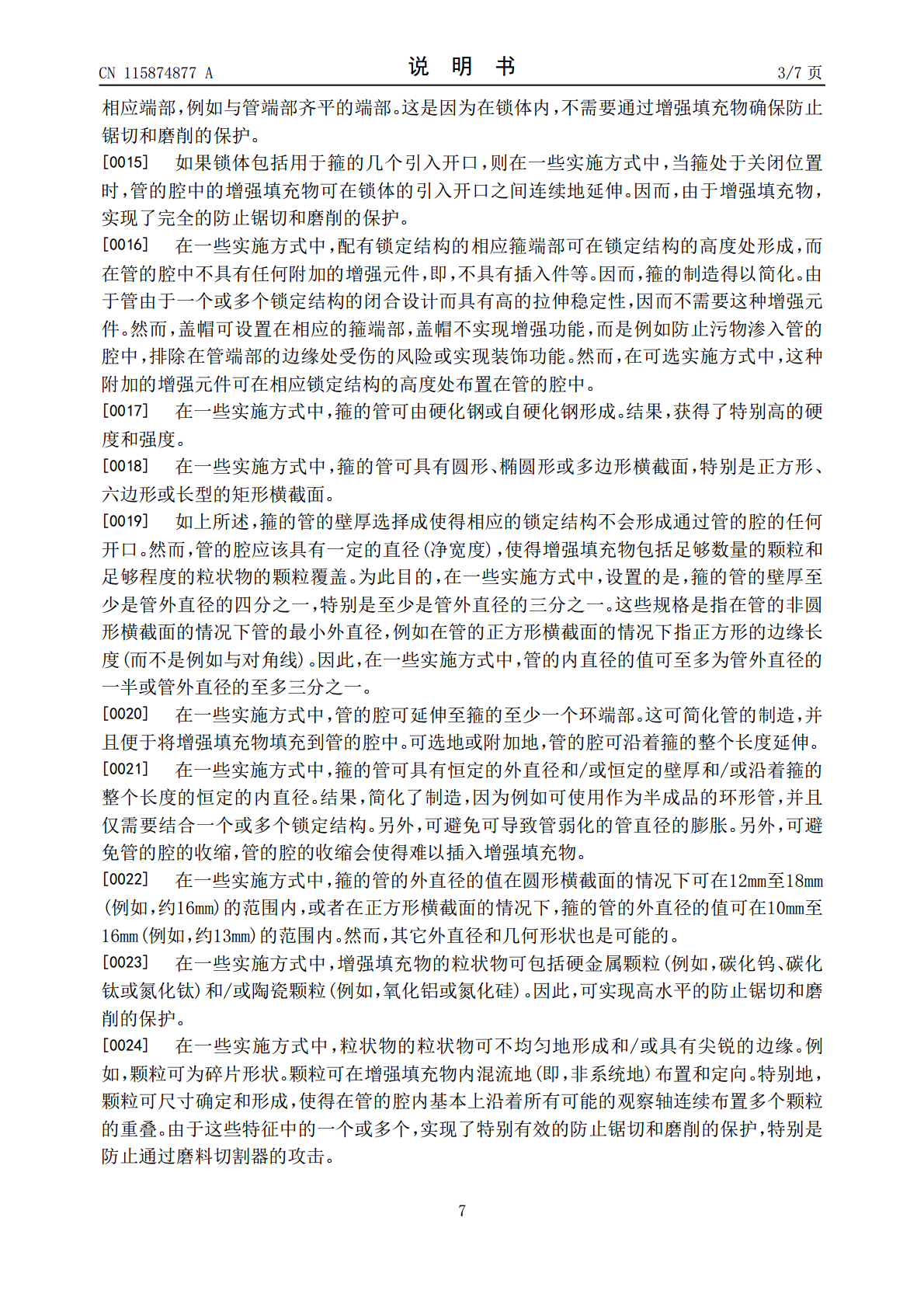

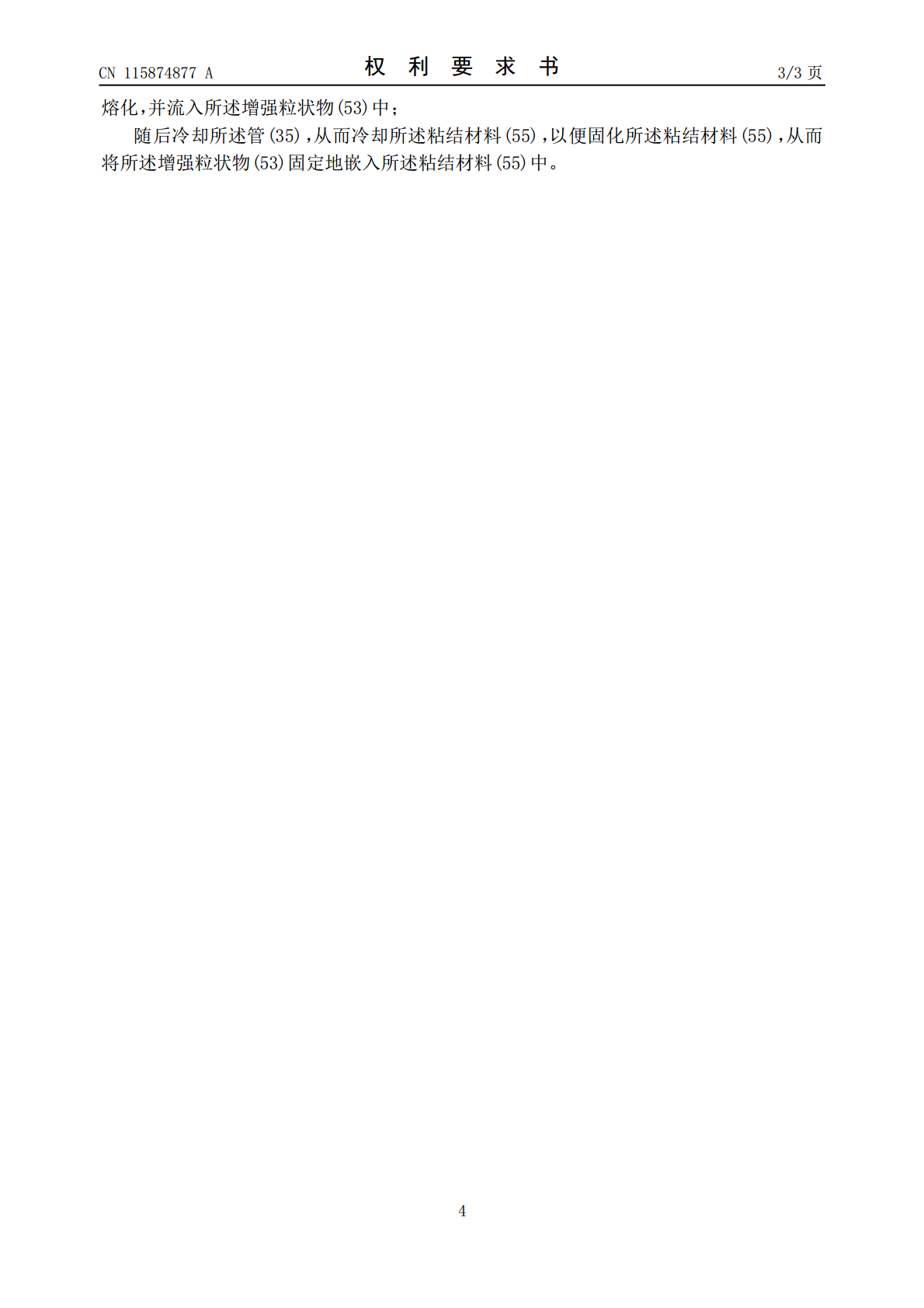

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115874877A(43)申请公布日2023.03.31(21)申请号202211131765.X(22)申请日2022.09.16(30)优先权数据102021125310.12021.09.29DE(71)申请人ABUS·奥古斯特·布莱梅克·索恩有限股份两合公司地址德国韦特市(72)发明人请求不公布姓名(74)专利代理机构北京英赛嘉华知识产权代理有限责任公司11204专利代理师王达佐王艳春(51)Int.Cl.E05B67/22(2006.01)E05B17/00(2006.01)权利要求书3页说明书7页附图1页(54)发明名称箍锁(57)摘要一种箍锁，包括锁体和可锁定至锁体的箍。该箍包括金属管，该金属管具有在管的纵向方向上延伸的腔。增强填充物位于腔中。至少一个箍端包括锁定结构，该锁定结构用于与锁体的锁定装置锁定接合。锁定结构形成在管的外侧，而不形成通向管的腔的开口。CN115874877ACN115874877A权利要求书1/3页1.一种箍锁，具有锁体(11)和箍(31)，其中，所述锁体(11)包括至少一个引入开口(13)，所述引入开口(13)通向引入通道(15)，其中，所述锁体(11)还包括锁定装置(17)，其中，所述箍(31)能够相对于所述锁体(11)选择性地进入打开位置或关闭位置，其中，所述箍(31)包括至少一个箍端部(33)，在所述箍(31)的关闭位置，所述至少一个箍端部(33)穿过所述引入开口(13)突出至所述锁体(11)的所述引入通道(15)中，其中，在所述关闭位置，所述箍(31)能够通过所述锁定装置(17)锁定在所述锁体(11)处，其中，所述箍(31)包括管(35)，所述管(35)由金属形成，并且具有在所述管(35)的纵向方向上延伸的腔(37)，增强填充物(51)设置在所述腔(37)中，其中，所述增强填充物(51)包括嵌入在粘结材料(55)中的粒状物(53)，其中，在所述箍(31)的关闭位置，所述增强填充物(51)至少延伸至所述锁体(11)的所述引入开口(13)的高度，其中，所述至少一个箍端部(33)包括至少一个锁定结构(39)，所述至少一个锁定结构(39)用于与所述锁定装置(17)锁定接合，其中，所述锁定结构(39)形成在所述管(35)的外侧，而不形成通向所述管(35)的所述腔(37)的开口。2.根据权利要求1所述的箍锁，其中，所述增强填充物(51)从所述箍(31)的中心部分至少延伸至所述至少一个锁定结构(39)的高度。3.根据权利要求1所述的箍锁，其中，在所述锁定结构(39)的高度处的所述至少一个箍端部(33)在所述管(35)的所述腔(37)中不具有额外的增强元件。4.根据权利要求1所述的箍锁，其中，所述箍(31)的所述管(35)由硬化钢或自硬化钢形成。5.根据权利要求1所述的箍锁，其中，所述箍(31)的所述管(35)具有圆形横截面、椭圆形横截面或多边形横截面。6.根据权利要求1所述的箍锁，其中，所述箍(31)的所述管(35)的壁厚至少是所述管(35)的外直径的四分之一。7.根据权利要求1所述的箍锁，其中，所述管(35)的所述腔(37)延伸至所述箍(31)的所述至少一个箍端部(33)。8.根据权利要求1所述的箍锁，其中，所述管(35)的所述腔(37)在所述箍(31)的整个长度上延伸。9.根据权利要求1所述的箍锁，其中，所述箍(31)的所述管(35)在所述箍(31)的整个长度上具有以下所列中的至少一个：恒定外直径，或恒定壁厚，或恒定内直径。10.根据权利要求1所述的箍锁，其中，所述增强填充物(51)的粒状物(53)包括硬金属颗粒或陶瓷颗粒中的至少一种，其中，所述颗粒具有不规则形状。11.根据权利要求1所述的箍锁，其中，所述增强填充物(51)的粒状物(53)的粒度在0.5mm至5mm范围内。12.根据权利要求1所述的箍锁，其中，所述管(35)的内直径比所述粒状物(53)的粒度2CN115874877A权利要求书2/3页大2‑3倍。13.根据权利要求1所述的箍锁，其中，所述粘结材料(55)包括焊料。14.根据权利要求1所述的箍锁，其中，所述管(35)的所述腔(37)的边界表面至少在所述增强填充物(51)的区域中具有粗糙化的或拉制的表面。15.根据权利要求1所述的箍锁，其中，所述锁定装置(17)包括至少一个能够移动的锁闩(21)，其中，在锁定位置，所述箍(31)能够锁定在所述锁体(11)处，其中，所述至少一个锁闩(21)移动至所述锁定位置，在所述锁定位置，所述至少一个锁闩(21)与所述箍(31)的所述至少一个锁定结构(39)锁定接合。16.根据权利要求1所述的箍锁，其中，所述箍(31)形成为U形箍(31)，其中，所述管(35)为大致U形。17.根
