柔性显示模块及包括该柔性显示模块的电子装置.pdf

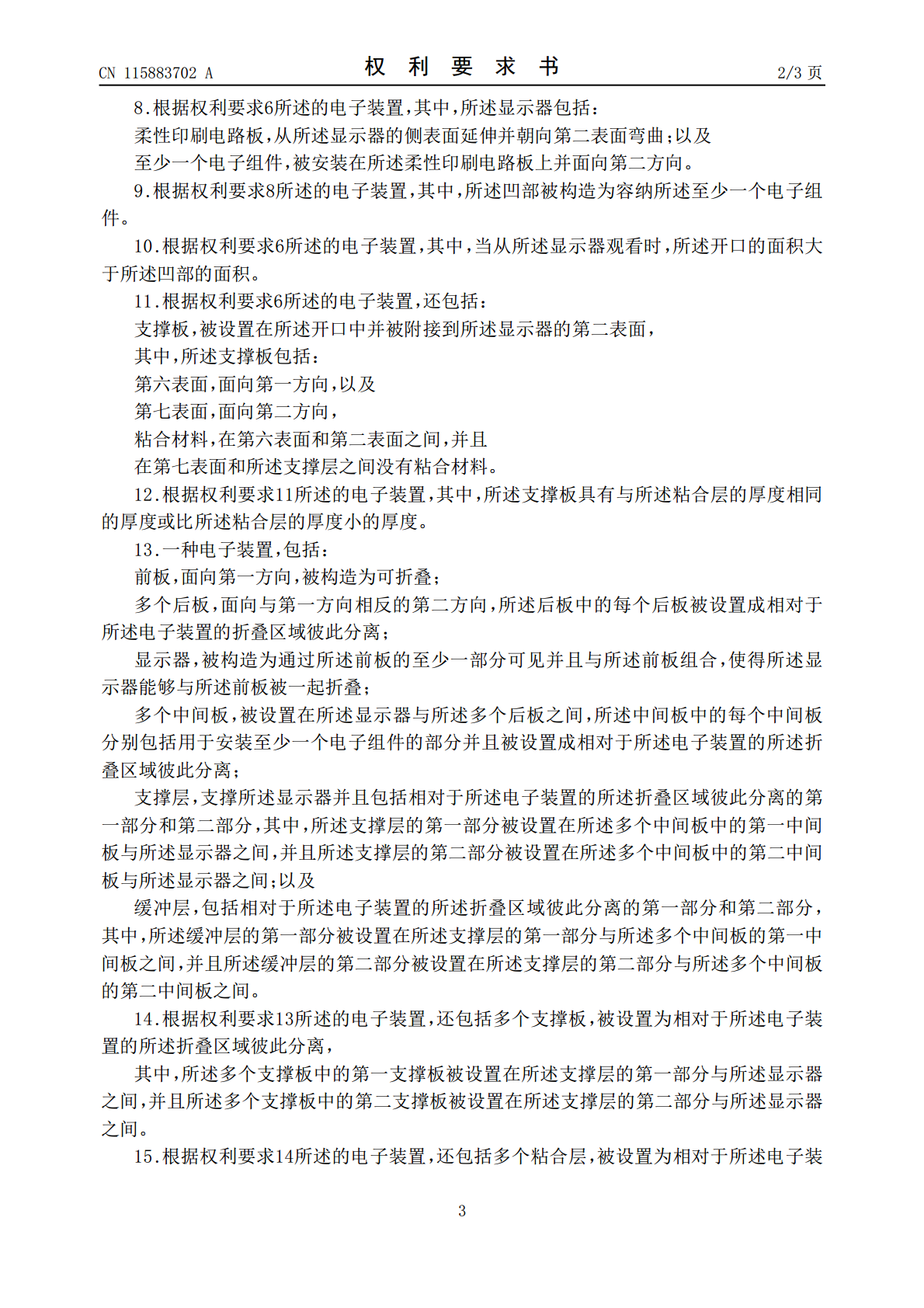

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115883702A(43)申请公布日2023.03.31(21)申请号202211562224.2G06F1/16(2006.01)(22)申请日2019.12.23C09J7/00(2018.01)(30)优先权数据10-2018-01682152018.12.24KR10-2019-00189002019.02.19KR(62)分案原申请数据201980085566.X2019.12.23(71)申请人三星电子株式会社地址韩国京畿道水原市(72)发明人崔钟焕(74)专利代理机构北京铭硕知识产权代理有限公司11286专利代理师雷蕾曾世骁(51)Int.Cl.H04M1/02(2006.01)权利要求书3页说明书12页附图12页(54)发明名称柔性显示模块及包括该柔性显示模块的电子装置(57)摘要提供了一种柔性显示模块及包括该柔性显示模块的电子装置。该电子装置包括壳体、显示器、中间板、粘合层、支撑层以及涂层。壳体包括面向一个方向的前板、面向相反方向的后板、以及围绕前板和后板之间的空间的侧面构件。显示器被构造为通过前板可见，并且包括第一表面和第二表面。中间板被设置在显示器和后板之间，并且包括面向显示器的表面和凹部。粘合层被附接到显示器，支撑层被设置在粘合层和中间板之间。涂层被设置在支撑层和粘合层之间，并且被设置在当从显示器观看时与凹部重叠的第一部分中。CN115883702ACN115883702A权利要求书1/3页1.一种电子装置，包括：壳体，包括：前板，面向第一方向，后板，面向与第一方向相反的第二方向，以及侧面构件，围绕所述前板和所述后板之间的空间；显示器，被构造为通过所述前板的至少一部分可见，其中，所述显示器包括：第一表面，面向第一方向，以及第二表面，面向第二方向；中间板，被设置在所述显示器和所述后板之间，其中，所述中间板包括：第三表面，面向所述显示器的第二表面，以及凹部，被形成在第三表面上；粘合层，被附接到所述显示器的第二表面；支撑层，被设置在所述粘合层和所述中间板之间；以及涂层，其中，所述涂层被设置在所述支撑层和所述粘合层之间，并且其中，所述涂层被设置在与所述凹部重叠的第一部分中。2.根据权利要求1所述的电子装置，其中，所述显示器包括柔性显示器。3.根据权利要求1所述的电子装置，其中，所述显示器包括：柔性印刷电路板，从所述显示器的侧表面延伸并朝向第二表面弯曲；以及至少一个电子组件，被安装在所述柔性印刷电路板上并面向第二方向。4.根据权利要求3所述的电子装置，其中，所述凹部被构造为容纳所述至少一个电子组件。5.根据权利要求1所述的电子装置，其中，当从所述显示器观看时，所述涂层的面积大于所述凹部的面积。6.一种电子装置，包括：壳体，包括：前板，面向第一方向，后板，面向与第一方向相反的第二方向，以及侧面构件，围绕所述前板和所述后板之间的空间；显示器，被构造为通过所述前板的至少一部分可见，其中，所述显示器包括：第一表面，面向第一方向，以及第二表面，面向第二方向；中间板，被设置在所述显示器和所述后板之间，其中，所述中间板包括：第三表面，面向所述显示器的第二表面，以及凹部，被形成在第三表面上；粘合层，被附接到所述显示器的第二表面，其中，所述粘合层包括形成在与所述凹部重叠的第一部分中的开口；以及支撑层，被设置在所述粘合层和所述中间板之间。7.根据权利要求6所述的电子装置，其中，所述显示器包括柔性显示器。2CN115883702A权利要求书2/3页8.根据权利要求6所述的电子装置，其中，所述显示器包括：柔性印刷电路板，从所述显示器的侧表面延伸并朝向第二表面弯曲；以及至少一个电子组件，被安装在所述柔性印刷电路板上并面向第二方向。9.根据权利要求8所述的电子装置，其中，所述凹部被构造为容纳所述至少一个电子组件。10.根据权利要求6所述的电子装置，其中，当从所述显示器观看时，所述开口的面积大于所述凹部的面积。11.根据权利要求6所述的电子装置，还包括：支撑板，被设置在所述开口中并被附接到所述显示器的第二表面，其中，所述支撑板包括：第六表面，面向第一方向，以及第七表面，面向第二方向，粘合材料，在第六表面和第二表面之间，并且在第七表面和所述支撑层之间没有粘合材料。12.根据权利要求11所述的电子装置，其中，所述支撑板具有与所述粘合层的厚度相同的厚度或比所述粘合层的厚度小的厚度。13.一种电子装置，包括：前板，面向第一方向，被构造为可折叠；多个后板，面向与第一方向相反的第二方向，所述后板中的每个后板被设置成相对于所述电子装置的折叠区域彼此分离；显示器，被构造为通过所述前板的至少一部分可见并且与所述前板组合，使得所述显示器能够与所述前板被一起折叠；多个中间板，被设置在所述显示器与所述
