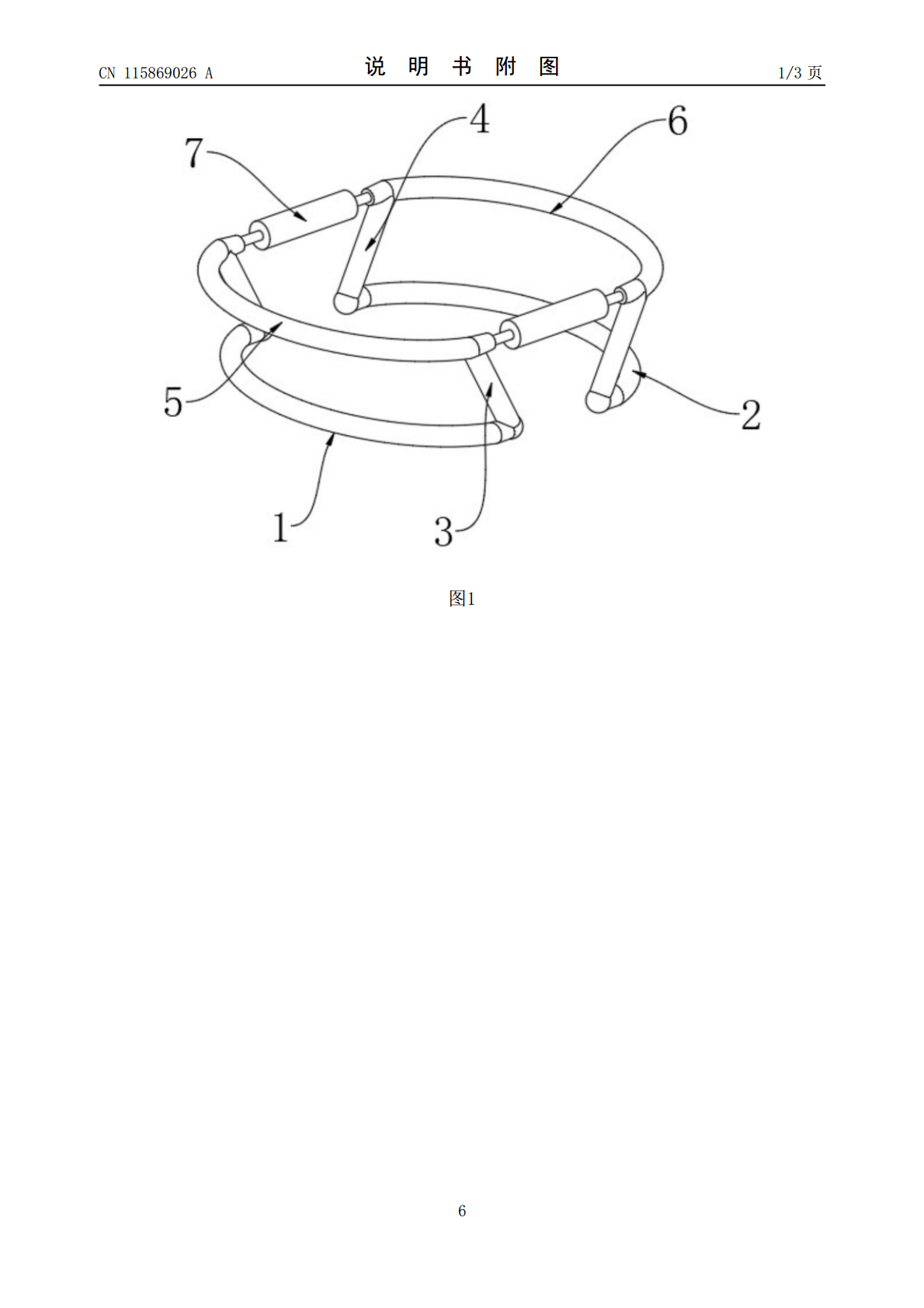

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115869026A(43)申请公布日2023.03.31(21)申请号202211571751.X(22)申请日2022.12.08(71)申请人荆州市中心医院（长江大学附属荆州医院）地址434000湖北省荆州市荆州区荆中路60号(72)发明人呙明(74)专利代理机构武汉菲翔知识产权代理有限公司42284专利代理师张红(51)Int.Cl.A61B17/02(2006.01)A61F9/007(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种医用眼科开睑器(57)摘要本发明公开了一种医用眼科开睑器，具体涉及医疗设备技术领域，包括上睑钩和下睑钩，所述上睑钩的两端均固定安装有第一挡杆，两个所述第一挡杆上端共同固定安装有第一弧形杆，所述下睑钩的两端均固定安装有第二挡杆，两个所述第二挡杆上端共同固定安装有第二弧形杆，所述第一弧形杆和第二弧形杆对称设置，所述第一弧形杆和第二弧形杆之间共同固定安装有两个撑开结构。本发明所述的一种医用眼科开睑器，通过设置的上睑钩、下睑钩、第一挡杆、第二挡杆、第一弧形杆、第二弧形杆和撑开结构相互配合可以快速的对眼部眼睑进行支撑，从而方便眼科手术的进行，与现有技术相比，本发明结构简单，体积小，方便操作，使用方便。CN115869026ACN115869026A权利要求书1/1页1.一种医用眼科开睑器，包括上睑钩(1)和下睑钩(2)，其特征在于：所述上睑钩(1)的两端均固定安装有第一挡杆(3)，两个所述第一挡杆(3)上端共同固定安装有第一弧形杆(5)，所述下睑钩(2)的两端均固定安装有第二挡杆(4)，两个所述第二挡杆(4)上端共同固定安装有第二弧形杆(6)，所述第一弧形杆(5)和第二弧形杆(6)对称设置，所述第一弧形杆(5)和第二弧形杆(6)之间共同固定安装有两个撑开结构(7)。2.根据权利要求1所述的一种医用眼科开睑器，其特征在于：所述第一挡杆(3)和第二挡杆(4)相互对称，且第一挡杆(3)和第二挡杆(4)的上部向相互远离的方向倾斜。3.根据权利要求1所述的一种医用眼科开睑器，其特征在于：所述撑开结构(7)包括固定杆(71)，所述固定杆(71)内开设有活动腔(72)，所述活动腔(72)内设置有弹簧(73)，所述弹簧(73)的两端分别固定安装有第一限制板(74)和第二限制板(75)，所述第一限制板(74)远离弹簧(73)的一端固定安装有第一按压杆(76)，所述第一按压杆(76)远离第一限制板(74)的一端贯穿固定杆(71)并与第一弧形杆(5)的一端固定连接，所述第二限制板(75)远离弹簧(73)的一端固定安装有第二按压杆(77)，所述第二按压杆(77)远离第二限制板(75)的一端贯穿固定杆(71)并与第二弧形杆(6)的一端固定连接，所述第一按压杆(76)和第二按压杆(77)与固定杆(71)均为滑动连接。4.根据权利要求1所述的一种医用眼科开睑器，其特征在于：所述第一弧形杆(5)和第二弧形杆(6)的外表面均套设有橡皮套，所述橡皮套表面设置有防滑纹。5.根据权利要求1所述的一种医用眼科开睑器，其特征在于：所述上睑钩(1)和下睑钩(2)的结构与眼眶相适应。6.根据权利要求1所述的一种医用眼科开睑器，其特征在于：所述上睑钩(1)和下睑钩(2)为钛合金材质制成。7.根据权利要求3所述的一种医用眼科开睑器，其特征在于：所述第一限制板(74)和第二限制板(75)与活动腔(72)内壁均为滑动连接。2CN115869026A说明书1/3页一种医用眼科开睑器技术领域[0001]本发明涉及医疗设备技术领域，特别涉及一种医用眼科开睑器。背景技术[0002]开睑器主要用于拓宽医生的手术操作视野，医生能够更好地进行手术操作，其工作原理类似于外科手术中的必备的工具拉钩，其产品本身性能来看就是眼科手术中的拉钩，因为其在眼科手术中，起到支撑眼睑的作用，所以称之为开睑器。[0003]现有的开睑器体积都过大，不利于医生手术进行操作，结构复杂，不能够灵活使用，使用效果不理想。发明内容[0004]本发明的主要目的在于提供一种医用眼科开睑器，可以有效解决背景技术中的问题。[0005]为实现上述目的，本发明采取的技术方案为：[0006]一种医用眼科开睑器，包括上睑钩和下睑钩，所述上睑钩的两端均固定安装有第一挡杆，两个所述第一挡杆上端共同固定安装有第一弧形杆，所述下睑钩的两端均固定安装有第二挡杆，两个所述第二挡杆上端共同固定安装有第二弧形杆，所述第一弧形杆和第二弧形杆对称设置，所述第一弧形杆和第二弧形杆之间共同固定安装有两个撑开结构。[0007]优选的，所述第一挡杆和第二挡杆相互对称，且第一挡杆和第二挡杆的上部向相互远离的方向倾斜。[0008]优选的，所述撑开结构包括固定杆，
