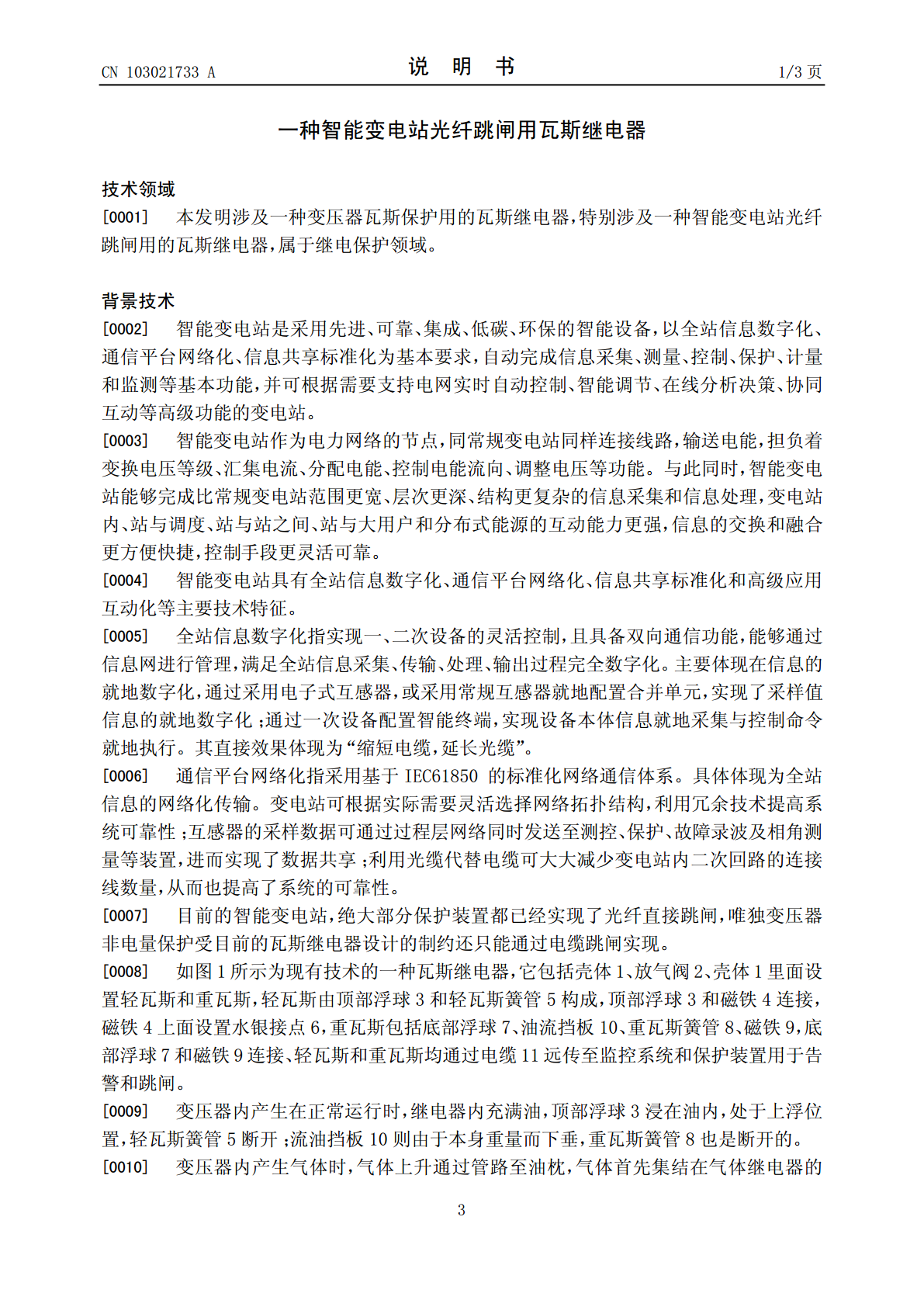

(19)中华人民共和国国家知识产权局*CN103021733A*(12)发明专利申请(10)申请公布号CN103021733A(43)申请公布日2013.04.03(21)申请号201210582158.5(22)申请日2012.12.28(71)申请人浙江省电力设计院地址310012浙江省杭州市古翠路68号(72)发明人季方杨卫星钱锋周志超徐峰丁健郑健陈建华况骄庭(74)专利代理机构杭州九洲专利事务所有限公司33101代理人翁霁明(51)Int.Cl.H01H36/02(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图22页(54)发明名称一种智能变电站光纤跳闸用瓦斯继电器(57)摘要一种智能变电站光纤跳闸用瓦斯继电器，它主要包括有壳体、放气阀，壳体内设置有轻瓦斯和重瓦斯，所述的轻瓦斯包括一位于底部的轻瓦斯浮球、其上相连有一轻瓦斯连杆，在轻瓦斯连杆的上部相连有一轻瓦斯光挡板，在该轻瓦斯光挡板的端部配置有一通过光纤向变电站监控系统发出报警信号的轻瓦斯光收发器；所述的重瓦斯包括底部的重瓦斯浮球，其上相连有一重瓦斯连杆，该重瓦斯连杆下端部设置有一油流挡板，上端部相连有一重瓦斯光挡板，在该重瓦斯光挡板的端部也配置有一通过光纤向变电站监控系统发出报警信号的重瓦斯光收发器；由于变电站内电磁环境很复杂，光纤介质相比电介质有着抗干扰能力强，电磁兼容性好等优点，可进一步提高变压器非电量保护的可靠性。CN10327ACN103021733A权利要求书1/1页1.一种光纤跳闸用瓦斯继电器，它包括有壳体、放气阀，壳体内设置有轻瓦斯和重瓦斯，其特征在于所述的轻瓦斯包括一位于底部的轻瓦斯浮球（3）、其上相连有一轻瓦斯连杆（12），在轻瓦斯连杆（12）的上部相连有一轻瓦斯光挡板（14），在该轻瓦斯光挡板（14）的端部配置有一通过光纤（15）向变电站监控系统发出报警信号的轻瓦斯光收发器（13）；所述的重瓦斯包括底部的重瓦斯浮球（7），其上相连有一重瓦斯连杆（16），该重瓦斯连杆（16）下端部设置有一油流挡板（10），上端部相连有一重瓦斯光挡板（18），在该重瓦斯光挡板（18）的端部也配置有一通过光纤（15）向变电站监控系统发出报警信号的重瓦斯光收发器（17）。2CN103021733A说明书1/3页一种智能变电站光纤跳闸用瓦斯继电器技术领域[0001]本发明涉及一种变压器瓦斯保护用的瓦斯继电器，特别涉及一种智能变电站光纤跳闸用的瓦斯继电器，属于继电保护领域。背景技术[0002]智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。[0003]智能变电站作为电力网络的节点，同常规变电站同样连接线路，输送电能，担负着变换电压等级、汇集电流、分配电能、控制电能流向、调整电压等功能。与此同时，智能变电站能够完成比常规变电站范围更宽、层次更深、结构更复杂的信息采集和信息处理，变电站内、站与调度、站与站之间、站与大用户和分布式能源的互动能力更强，信息的交换和融合更方便快捷，控制手段更灵活可靠。[0004]智能变电站具有全站信息数字化、通信平台网络化、信息共享标准化和高级应用互动化等主要技术特征。[0005]全站信息数字化指实现一、二次设备的灵活控制，且具备双向通信功能，能够通过信息网进行管理，满足全站信息采集、传输、处理、输出过程完全数字化。主要体现在信息的就地数字化，通过采用电子式互感器，或采用常规互感器就地配置合并单元，实现了采样值信息的就地数字化；通过一次设备配置智能终端，实现设备本体信息就地采集与控制命令就地执行。其直接效果体现为“缩短电缆，延长光缆”。[0006]通信平台网络化指采用基于IEC61850的标准化网络通信体系。具体体现为全站信息的网络化传输。变电站可根据实际需要灵活选择网络拓扑结构，利用冗余技术提高系统可靠性；互感器的采样数据可通过过程层网络同时发送至测控、保护、故障录波及相角测量等装置，进而实现了数据共享；利用光缆代替电缆可大大减少变电站内二次回路的连接线数量，从而也提高了系统的可靠性。[0007]目前的智能变电站，绝大部分保护装置都已经实现了光纤直接跳闸，唯独变压器非电量保护受目前的瓦斯继电器设计的制约还只能通过电缆跳闸实现。[0008]如图1所示为现有技术的一种瓦斯继电器，它包括壳体1、放气阀2、壳体1里面设置轻瓦斯和重瓦斯，轻瓦斯由顶部浮球3和轻瓦斯簧管5构成，顶部浮球3和磁铁4连接，磁铁4上面设置水银接点6，重瓦斯包括底部浮球7、油流挡板10、重瓦斯簧管8、磁铁9，底部浮球7和磁铁9连接、轻瓦斯和重瓦斯均通过
