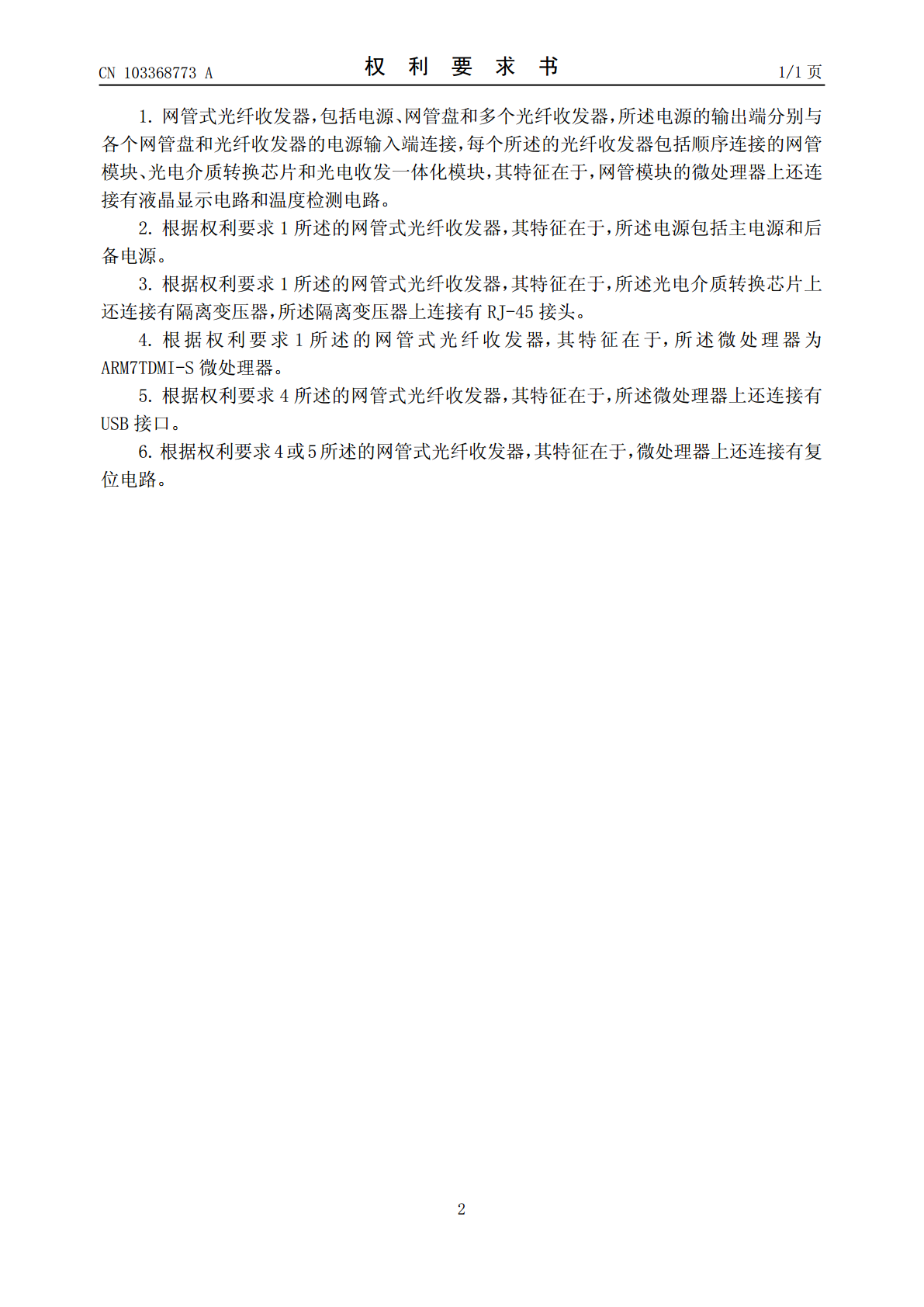

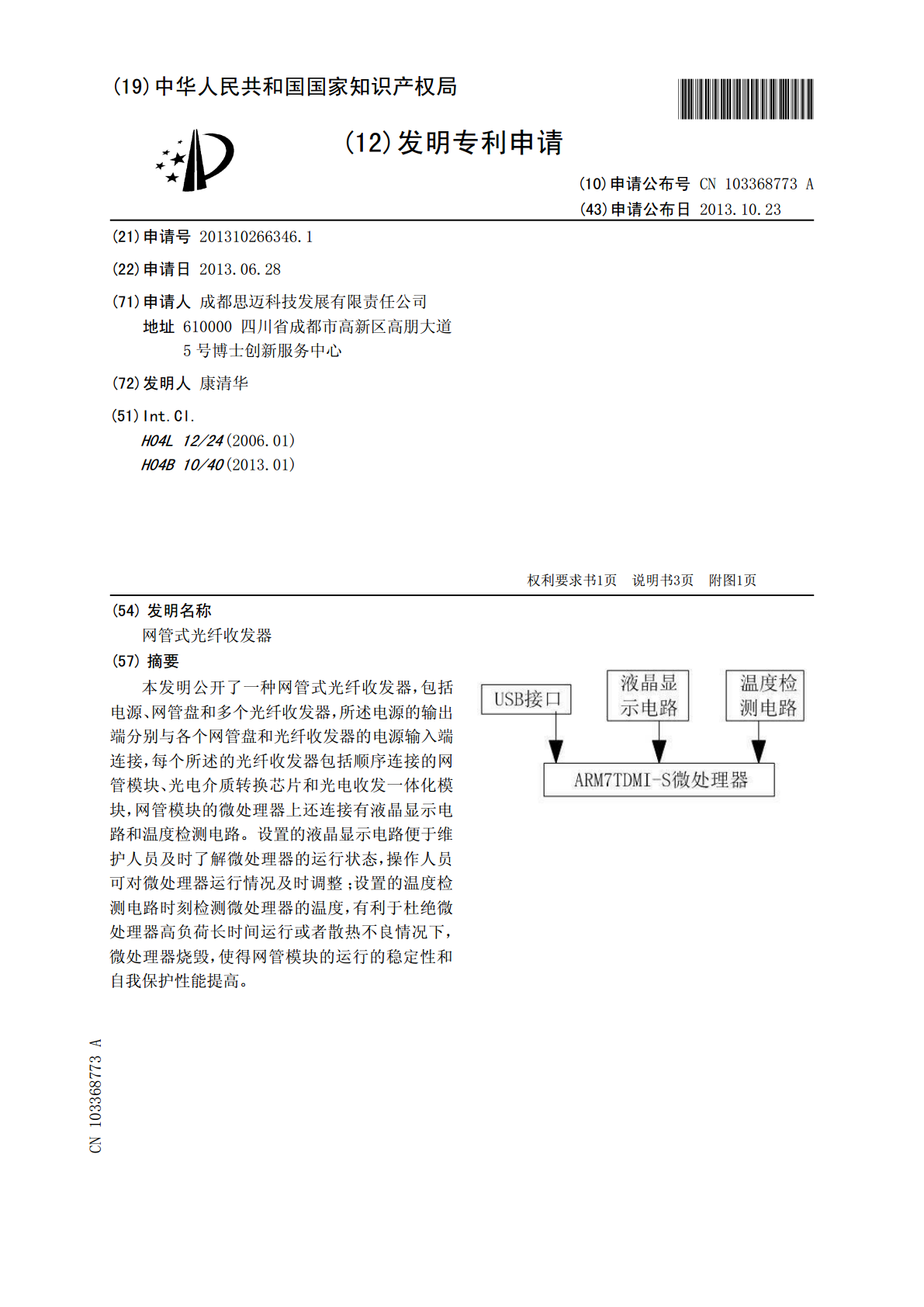

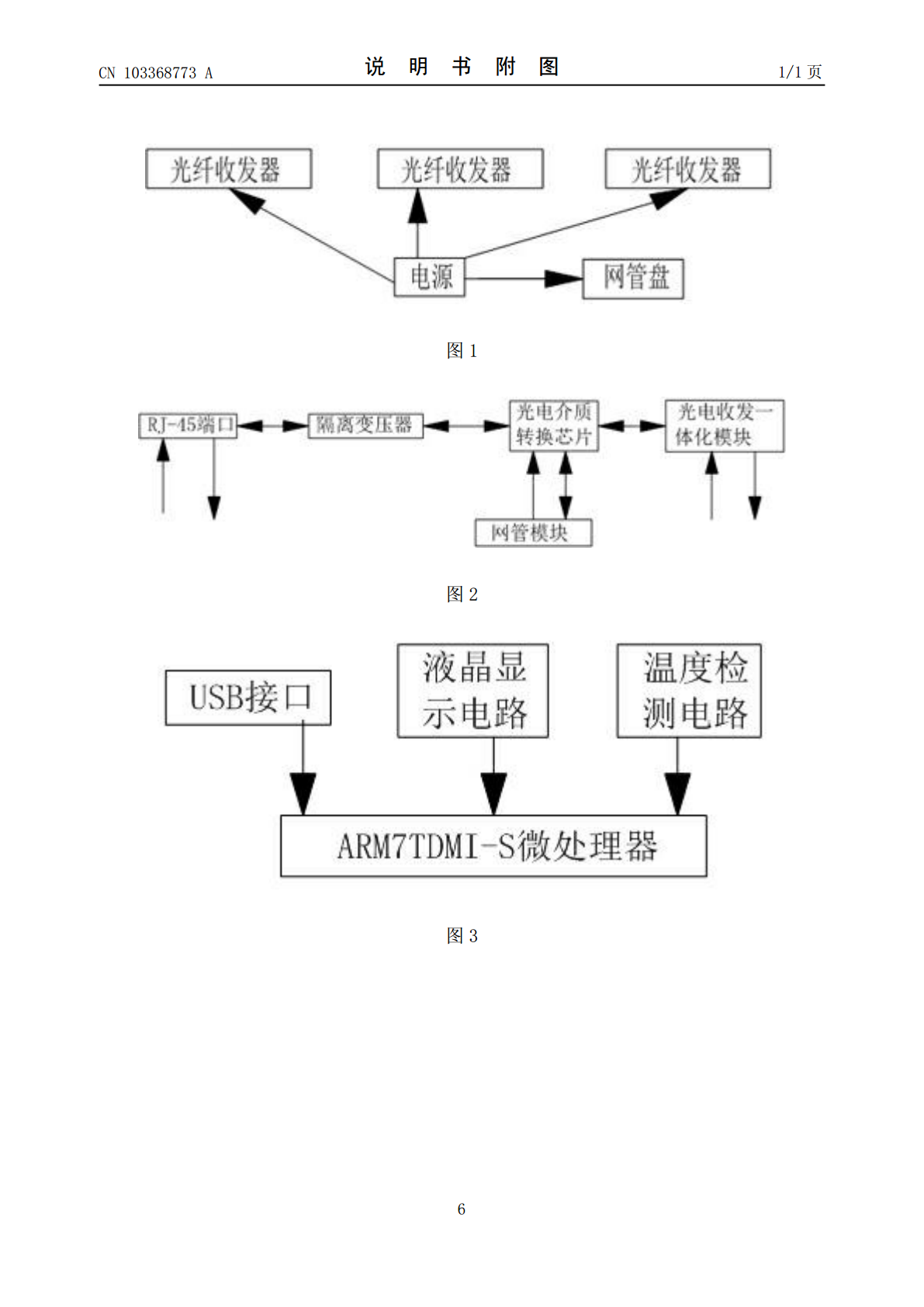

(19)中华人民共和国国家知识产权局*CN103368773A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103368773103368773A(43)申请公布日2013.10.23(21)申请号201310266346.1(22)申请日2013.06.28(71)申请人成都思迈科技发展有限责任公司地址610000四川省成都市高新区高朋大道5号博士创新服务中心(72)发明人康清华(51)Int.Cl.H04L12/24(2006.01)H04B10/40(2013.01)权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称网管式光纤收发器(57)摘要本发明公开了一种网管式光纤收发器，包括电源、网管盘和多个光纤收发器，所述电源的输出端分别与各个网管盘和光纤收发器的电源输入端连接，每个所述的光纤收发器包括顺序连接的网管模块、光电介质转换芯片和光电收发一体化模块，网管模块的微处理器上还连接有液晶显示电路和温度检测电路。设置的液晶显示电路便于维护人员及时了解微处理器的运行状态，操作人员可对微处理器运行情况及时调整；设置的温度检测电路时刻检测微处理器的温度，有利于杜绝微处理器高负荷长时间运行或者散热不良情况下，微处理器烧毁，使得网管模块的运行的稳定性和自我保护性能提高。CN103368773ACN103687ACN103368773A权利要求书1/1页1.网管式光纤收发器，包括电源、网管盘和多个光纤收发器，所述电源的输出端分别与各个网管盘和光纤收发器的电源输入端连接，每个所述的光纤收发器包括顺序连接的网管模块、光电介质转换芯片和光电收发一体化模块，其特征在于，网管模块的微处理器上还连接有液晶显示电路和温度检测电路。2.根据权利要求1所述的网管式光纤收发器，其特征在于，所述电源包括主电源和后备电源。3.根据权利要求1所述的网管式光纤收发器，其特征在于，所述光电介质转换芯片上还连接有隔离变压器，所述隔离变压器上连接有RJ-45接头。4.根据权利要求1所述的网管式光纤收发器，其特征在于，所述微处理器为ARM7TDMI-S微处理器。5.根据权利要求4所述的网管式光纤收发器，其特征在于，所述微处理器上还连接有USB接口。6.根据权利要求4或5所述的网管式光纤收发器，其特征在于，微处理器上还连接有复位电路。2CN103368773A说明书1/3页网管式光纤收发器技术领域[0001]本发明涉及光纤信号信息传输设备领域，特别是涉及一种网管式光纤收发器。背景技术[0002]光端机，是光信号传输的终端设备，光端机的原理把信号调制到光上，通过光纤进行数据传输。根据光信号转换过程，光端机可分为模拟光端机和数字光端机。随着日益提高的科技能力水平和人们对信息传递质量和效率要求的提高，数字光端机相比于模拟光端机具有的：传输距离长、支持视频无损再生中继、受环境干扰小、可支持多路信号容量等优势，已成为光端机运用和发展的主流。[0003]现有网管光纤收发器即在光端机的基础上内置网管模块，使得光端机拥有与计算机之间完成数据通讯的功能，然后现有网管模块管理功能不完善，稳定性和自我保护性能还有待提高。发明内容[0004]针对上述的现有网管模块管理功能不完善，稳定性和自我保护性能还有待提高的问题，本发明提供了网管式光纤收发器。[0005]为达到上述目的，本发明提供的网管式光纤收发器通过以下技术要点来解决问题：网管式光纤收发器，包括电源、网管盘和多个光纤收发器，所述电源的输出端分别与各个网管盘和光纤收发器的电源输入端连接，每个所述的光纤收发器包括顺序连接的网管模块、光电介质转换芯片和光电收发一体化模块，网管模块的微处理器上还连接有液晶显示电路和温度检测电路。[0006]设置的电源对各个网管盘和光纤收发器供电，光电收发一体化模块完成实时光数据的收发，光电介质转换芯片完成光电转换或电光转换，网管模块完成实时数据的编码或解码，实现光纤收发器与计算机实时数据的交换，设置在微处理器上的液晶显示电路，可采用型号为TFT6758液晶显示电路，实现对微处理器的运行参数实时显示，如数据包处理量、工作负荷、数据包分包或解包情况等，便于维护人员了解微处理器的运行状态，便于操作人员对微处理器运行情况的随时调整；设置的温度检测电路可采用型号为LM75的温度检测电路，温度检测电路时刻检测微处理器的温度，有利于杜绝微处理器高负荷长时间运行或者散热不良情况下，微处理器烧毁。[0007]优选的，所述电源包括主电源和后备电源。[0008]设置为主电源与后备电源的供电模式，以应付主电源失效后光纤收发器和网管盘能及时得到后备电源的供电，保证网管式光纤收发器运行的稳定性。[0009]优选的，所述光电介质转换芯片上还连接有隔离变压器，所述隔离变压器上连接有RJ-45接头。[0
