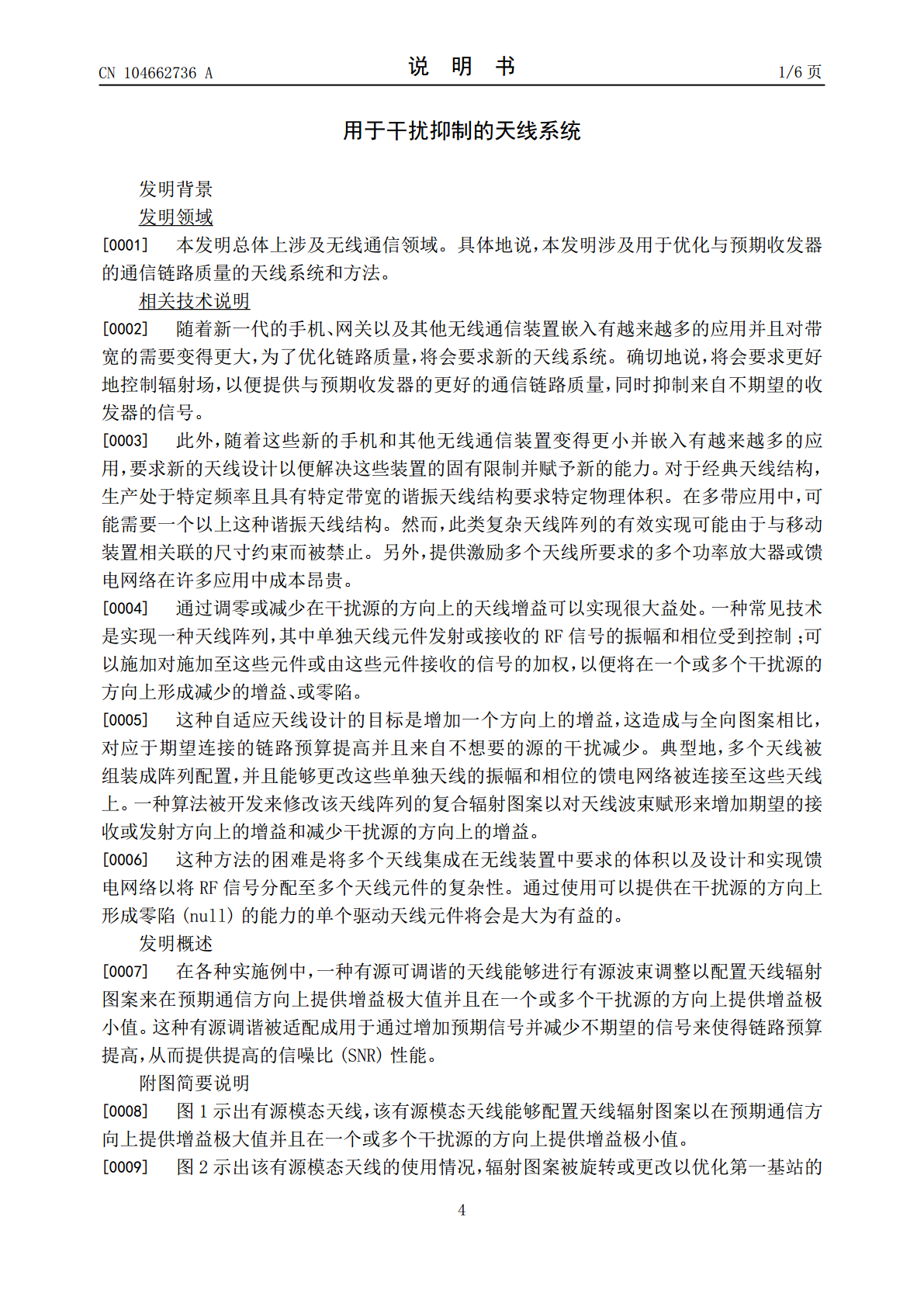

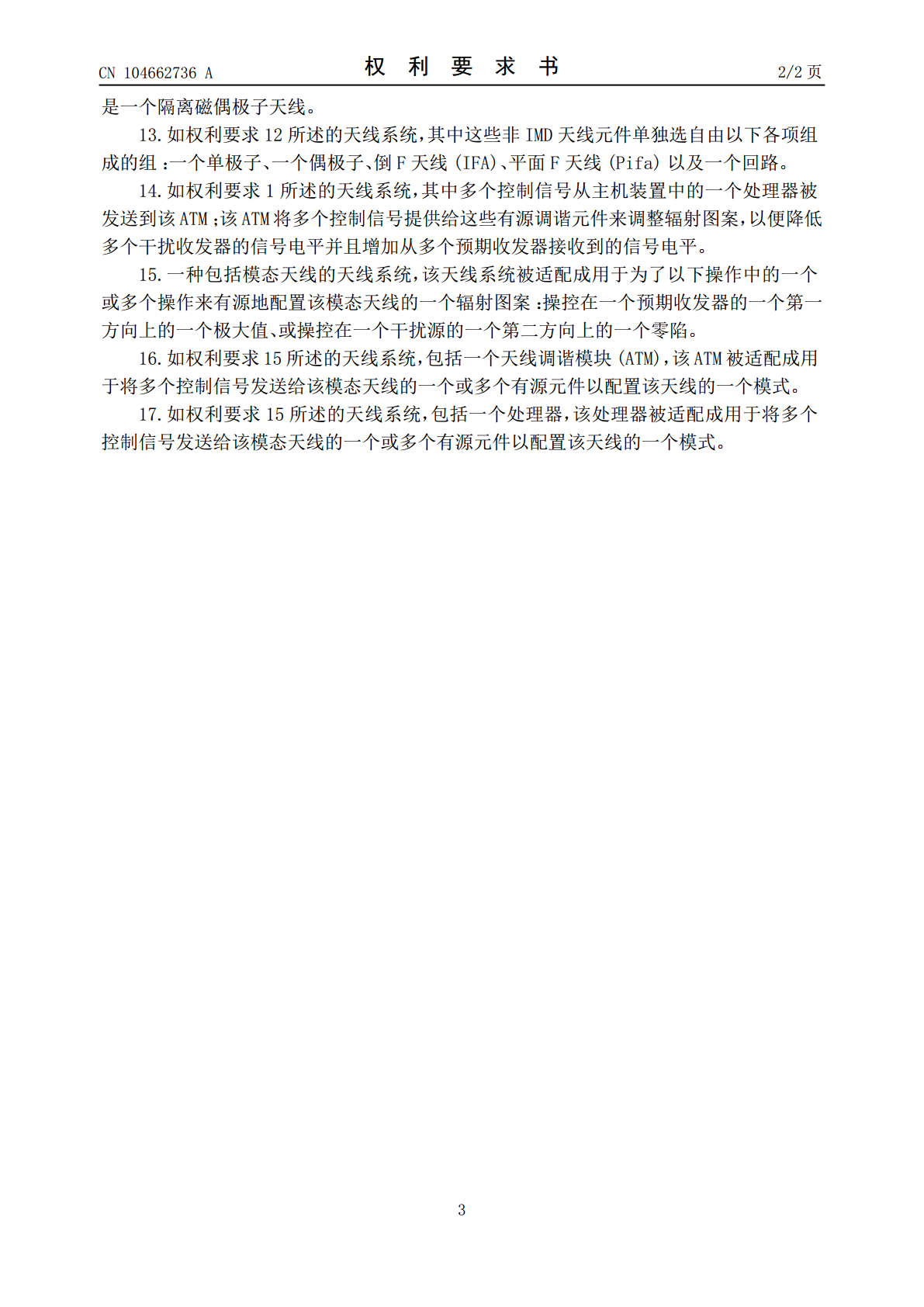

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN104662736A(43)申请公布日2015.05.27(21)申请号201380050184.6代理人陆建萍郑霞(22)申请日2013.01.09(51)Int.Cl.(2006.01)(30)优先权数据H01Q1/2413/622,3562012.09.18US(85)PCT国际申请进入国家阶段日2015.03.26(86)PCT国际申请的申请数据PCT/US2013/0209072013.01.09(87)PCT国际申请的公布数据WO2014/046710EN2014.03.27(71)申请人艾斯特里克有限公司地址美国加利福尼亚州(72)发明人杰弗里·薛柏林赛巴斯蒂安·罗森劳伦·德克劳斯(74)专利代理机构北京安信方达知识产权代理有限公司11262权利要求书2页说明书6页附图14页(54)发明名称用于干扰抑制的天线系统(57)摘要一种天线系统能够优化与一个或多个收发器的通信链路质量，同时抑制一个或多个干扰源。天线提供一种低成本、物理上小的多元件天线系统，该多元件天线系统能够集成到移动装置中并且被设计成在辐射图案中形成零陷以便减少来自不想要的干扰源的干扰。该天线系统是通过以下方式在视线和高多径环境两者中进行操作：调整辐射图案并且对接收信号强度进行采样,以便降低来自干扰源的信号电平，同时监测并优化来自期望源的接收信号强度。CN104662736ACN104662736A权利要求书1/2页1.一种天线系统，包括：一个模态天线，该模态天线包括：一个天线元件，该天线元件定位在一个电路板上方以在该天线元件与该电路板之间形成一个天线容积；一个或多个寄生元件，该一个或多个寄生元件定位成与所述天线相邻并在所述天线容积外部；以及多达多个天线，该多个天线定位在所述天线容积内，其中所述寄生元件中的每一个寄生元件耦接到一个有源元件上，以有源地配置该天线的一个或多个模式；以及一个天线调谐模块(ATM)，该ATM被适配成用于将多个控制信号提供给这些有源元件，以便改变该天线的该一个或多个模式。2.如权利要求1所述的天线系统，其中来自在环境中的多个收发器的多个通信信号被采样，并且所述控制信号从该ATM被发送到这些有源调谐元件来调整天线辐射图案以改进与这些收发器的通信。3.如权利要求1所述的天线系统，其中辐射图案被调整，以便降低多个干扰收发器的信号电平并且增加从多个预期收发器接收到的信号电平。4.如权利要求1所述的天线系统，其中这些寄生元件和这些有源元件以二维来定位在所述天线元件周围。5.如权利要求1所述的天线系统，其中这些寄生元件和这些有源元件以三维来定位在所述天线元件周围。6.如权利要求1所述的天线系统，其中该天线元件包括一个隔离磁偶极子(IMD)元件。7.如权利要求6所述的天线系统，其中一个第二隔离磁偶极子(IMD)天线被引入到该天线系统中，其中这两个IMD天线都连接至一个收发器或多个单独收发器的多个端口上；与这些寄生元件相关联的这些有源调谐元件被调整来改进来自该对驱动IMD天线的性能以便均衡通信信道。8.如权利要求6所述的天线系统，其中一个第二隔离磁偶极子(IMD)天线被引入到该天线系统中；这两个天线组合形成一个两元件阵列；来自在环境中的多个收发器的多个信号被采样，并且多个控制信号从该ATM被发送到这些有源调谐元件来调整该阵列的天线辐射图案；并且该两元件阵列的复合辐射图案被调整，以便降低多个干扰收发器的信号电平并且增加从多个预期收发器接收到的信号电平。9.如权利要求1所述的天线系统，其中这些有源调谐元件包括以下各项中的一项：一个开关、FET、MEMS装置、或展现有源电容或电感特性的一个部件、或其任何组合。10.如权利要求6所述的天线系统，其中两个或更多个隔离磁偶极子天线(IMD)被引入到该天线系统中，其中每个IMD天线连接至一个收发器或多个单独收发器的一个单独端口上；连接至这些寄生元件上的这些有源调谐元件被调整来改进来自该多个驱动IMD天线的性能以便均衡通信信道。11.如权利要求6所述的天线系统，其中两个或更多个隔离磁偶极子(IMD)天线被引入到该天线系统中；该多个天线组合形成一个多元件阵列；来自在环境中的多个收发器的多个信号被采样，并且多个控制信号从该ATM被发送到这些有源调谐元件来调整该阵列的天线辐射图案；该多元件阵列的复合辐射图案被调整，以便降低多个干扰收发器的信号电平并且增加从多个预期收发器接收到的信号电平。12.如权利要求6所述的天线系统，其中这些天线元件中的一个或多个天线元件并不2CN104662736A权利要求书2/2页是一个隔离磁偶极子天线。13.如权利要求12所述的天线系统，其中这些非IMD天线元件单独选自由以下各项组成的组：一个单极子、一个偶极子、倒
