一种CAN收发模块及其制作方法.pdf

本申请公开了一种CAN收发模块及其制作方法，其中，所述CAN收发模块包括：隔离DC-DC电源、隔离芯片、CAN收发器芯片、封装外壳和预设数量的引脚；其中，所述隔离DC-DC电源为所述隔离芯片和所述CAN收发器芯片提供驱动电压；所述隔离芯片用于对其接收到的信号进行隔离；所述CAN收发器芯片，用于接收所述隔离芯片发送的隔离信号，并向外发送，并将接收到的第二外界信号发送给所述隔离芯片；所述封装外壳用于将所述隔离DC-DC电源、隔离芯片、CAN收发器芯片封装在一起；所述预设数量的引脚作为所述收发模块的预留端。本申

2023-06-07

10

1.3MB

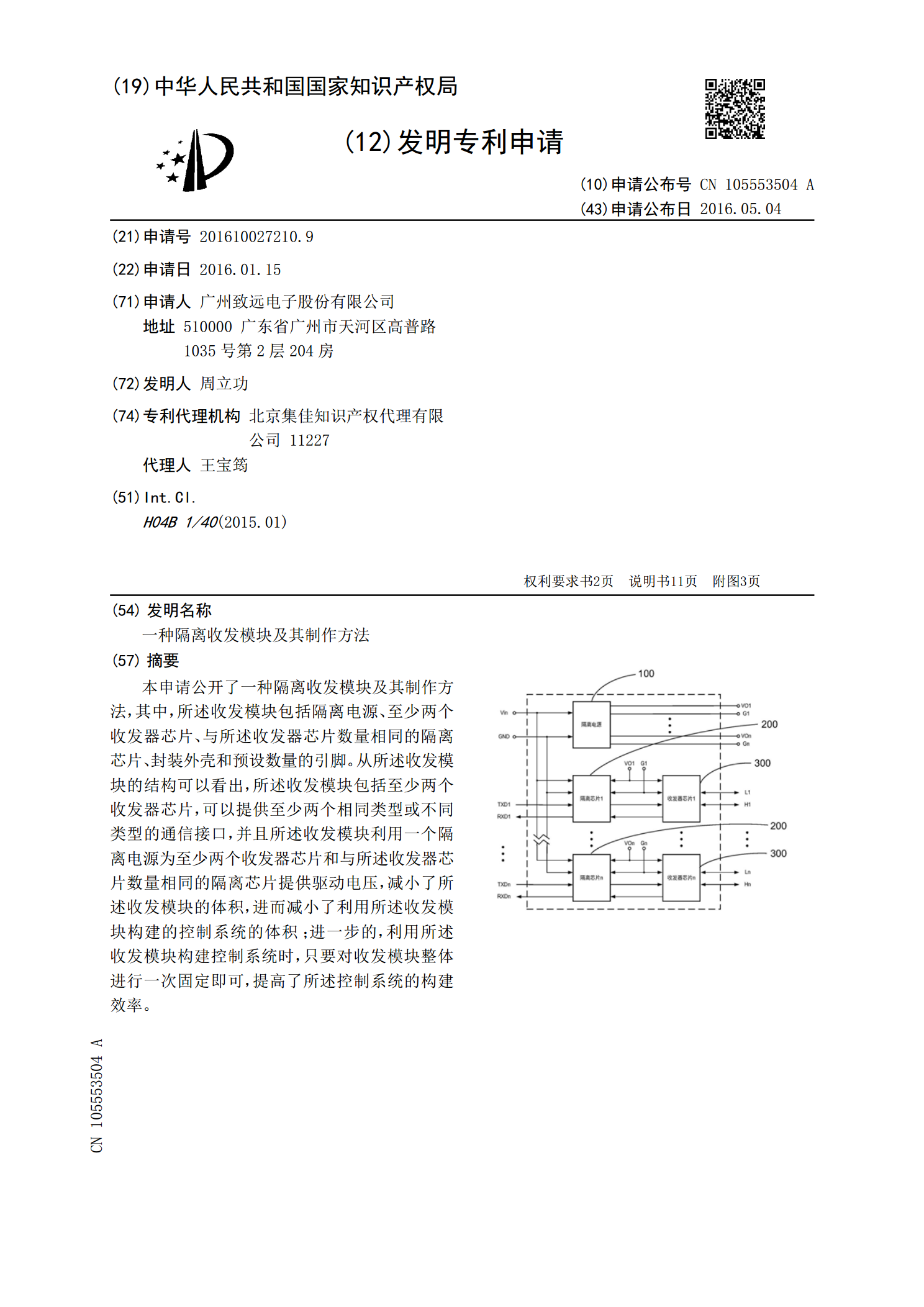

一种隔离收发模块及其制作方法.pdf

本申请公开了一种隔离收发模块及其制作方法，其中，所述收发模块包括隔离电源、至少两个收发器芯片、与所述收发器芯片数量相同的隔离芯片、封装外壳和预设数量的引脚。从所述收发模块的结构可以看出，所述收发模块包括至少两个收发器芯片，可以提供至少两个相同类型或不同类型的通信接口，并且所述收发模块利用一个隔离电源为至少两个收发器芯片和与所述收发器芯片数量相同的隔离芯片提供驱动电压，减小了所述收发模块的体积，进而减小了利用所述收发模块构建的控制系统的体积；进一步的，利用所述收发模块构建控制系统时，只要对收发模块整体进行一

2023-06-07

10

984KB

一种CAN收发模块.pdf

本发明公开了一种CAN收发模块，包括CAN收发器；与CAN收发器连接，接收外界的数字信号以及休眠控制信号，对CAN收发器进行电气隔离以及控制CAN收发器休眠或唤醒的数字隔离单元；与CAN收发器和数字隔离单元连接，用于为CAN收发器和数字隔离单元供电的隔离电源；与隔离电源连接，用于接收外界的休眠控制信号控制隔离电源休眠或唤醒的电源控制单元。实现了电气隔离，减少了共模干扰；当CAN收发器和隔离电源处于休眠状态时，CAN收发器可以接收CAN总线端的数据，但是无法发送数据，隔离电源为CAN收发器提供的电能减少，隔

2023-06-06

10

262KB

一种CAN总线收发模块.pdf

一种CAN总线收发模块，采用嵌入式技术与CAN总线技术集成一个具有CAN总线收发功能的模块，能够通过CAN总线进行数据的收发与显示。所述一种CAN总线收发模块包括：主控模块(1)；CAN总线收发器模块(2)；串行通信模块(3)；液晶显示模块(4)；电源模块(5)。本发明采用新一代嵌入式处理器STM32F103VE作为主控芯片，结合CAN总线收发器，完成CAN总线数据收发功能，具有性能稳定、结构简单、价格低廉的特点，有一定的应用推广价值。

2023-06-07

10

170KB
