按键结构和手柄.pdf

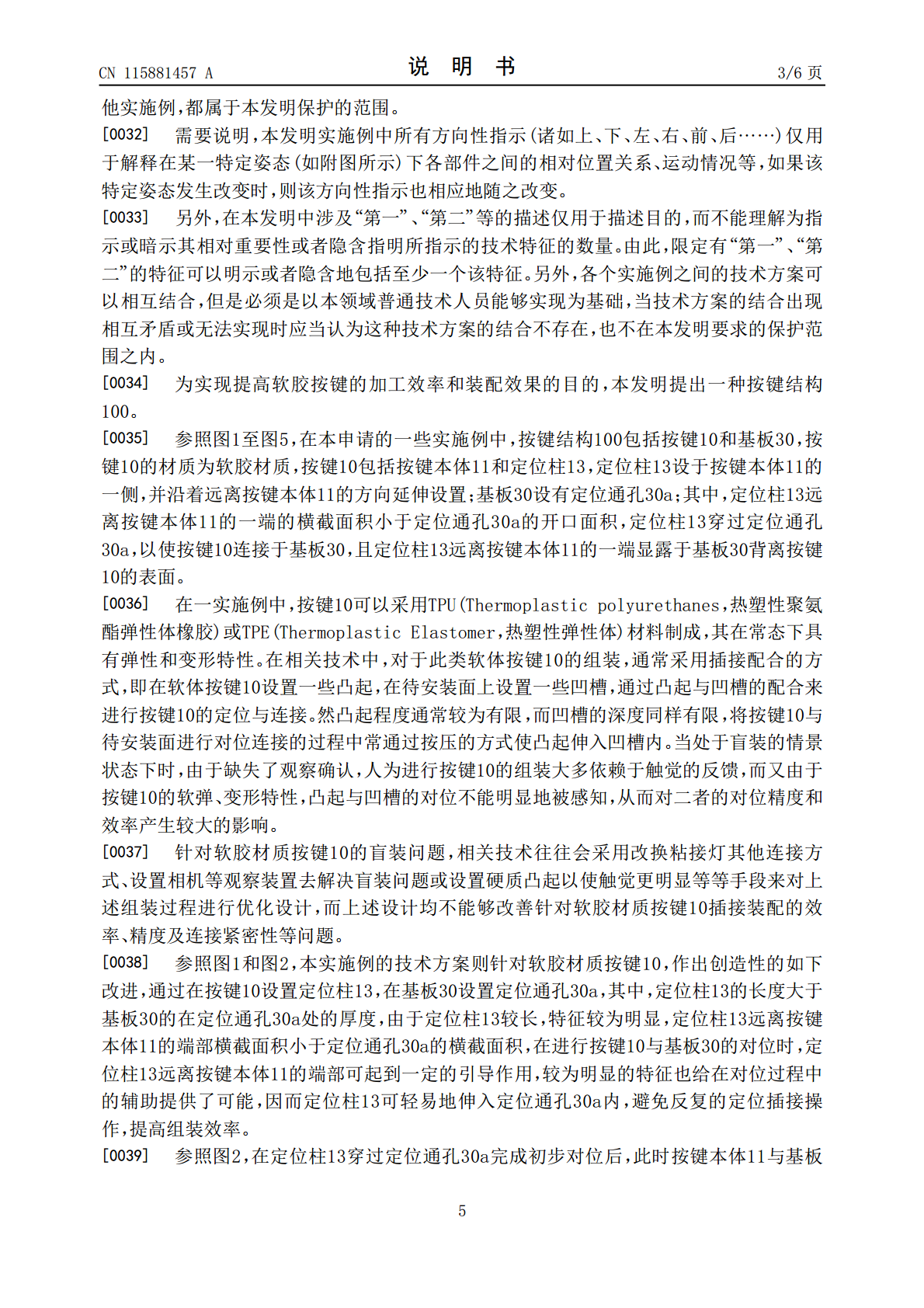

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115881457A(43)申请公布日2023.03.31(21)申请号202211678853.1(22)申请日2022.12.26(71)申请人歌尔科技有限公司地址266104山东省青岛市崂山区松岭路500号(72)发明人李永涛(74)专利代理机构深圳市世纪恒程知识产权代理事务所44287专利代理师胡庆(51)Int.Cl.H01H13/14(2006.01)H01H11/00(2006.01)权利要求书1页说明书6页附图4页(54)发明名称按键结构和手柄(57)摘要本发明公开一种按键结构和手柄，按键结构包括按键和基板，按键的材质为软胶材质，按键包括按键本体和定位柱，定位柱设于按键本体的一侧，并沿着远离按键本体的方向延伸设置；基板设有定位通孔；其中，定位柱远离按键本体的一端的横截面积小于定位通孔的开口面积，定位柱穿过定位通孔，以使按键连接于基板，且定位柱远离按键本体的一端显露于基板背离按键的表面。本申请的技术方案较为方便地实现软胶材质的按键与基板的对位组装，提高组装效率。且由于定位柱提供了在基板背离按键一侧的受力点，通过拉拽定位柱的方式，避免只通过按压软胶材质的按键本体而导致材料变形和装配移位，有利于提高装配后结构的精度和配合的紧密性，使之更不易脱落。CN115881457ACN115881457A权利要求书1/1页1.一种按键结构，其特征在于，所述按键结构包括：按键，所述按键的材质为软胶材质，所述按键包括按键本体和定位柱，所述定位柱设于所述按键本体的一侧，并沿着远离所述按键本体的方向延伸设置；和基板，所述基板设有定位通孔；其中，所述定位柱远离所述按键本体的一端的横截面积小于所述定位通孔的开口面积，所述定位柱穿过所述定位通孔，以使所述按键连接于所述基板，且所述定位柱远离所述按键本体的一端显露于所述基板背离所述按键的表面。2.如权利要求1所述的按键结构，其特征在于，所述定位柱包括：连接部，所述连接部连接于所述按键本体，并位于所述定位通孔内；和引导部，所述引导部设于所述连接部远离所述按键本体的一侧，并与所述连接部同轴设置，所述引导部的横截面积沿着远离所述连接部的方向逐渐减小。3.如权利要求2所述的按键结构，其特征在于，所述连接部与所述定位通孔过盈配合。4.如权利要求2所述的按键结构，其特征在于，所述定位柱还包括限位部，所述限位部设于所述连接部和所述引导部之间，所述按键连接于所述基板时，所述限位部与所述按键本体夹设于所述基板相对的两侧。5.如权利要求4所述的按键结构，其特征在于，所述限位部的横截面积沿着靠近所述连接部的方向逐渐增大。6.如权利要求5所述的按键结构，其特征在于，所述限位部的周缘间隔设有至少两个缺口槽，所述缺口槽向着所述限位部中心的方向凹陷设置。7.如权利要求1所述的按键结构，其特征在于，所述按键组件结构还包括限位件，所述限位件套设于所述定位柱，并与所述按键本体夹设于所述基板相对的两侧。8.如权利要求1至7中任意一项所述的按键结构，其特征在于，所述基板朝向所述按键本体的表面设有安装槽，所述定位通孔连通所述安装槽，所述按键本体设于所述安装槽内。9.如权利要求1至7中任意一项所述的按键结构，其特征在于，所述基板设有至少三个所述定位通孔，至少两条相邻两个所述定位通孔的中心的连线的长度不相等。10.一种手柄，其特征在于，所述手柄包括如权利要求1至9中任一项所述的按键结构。2CN115881457A说明书1/6页按键结构和手柄技术领域[0001]本发明涉及装配技术领域，特别涉及一种按键结构和手柄。背景技术[0002]目前，很多产品在组装时存在盲装的情况，即某些零件的组装过程被其他结构所阻挡或遮盖而导致组装过程不可被观察，从而使零件的对位装配存在困难。其中，硬塑料等刚性材质的零件可以通过提高组装工艺的精度来克服装配问题，但是硅胶等软胶类材质的零件由其自身的软弹特性，在装配时难以进行对位，对位后由于其变形特性，也难以进行插接装配，导致加工效率较低，装配精度不理想。发明内容[0003]本发明的主要目的是提供一种按键结构，旨在提高软胶按键的加工效率和装配效果。[0004]为实现上述目的，本发明提出的按键结构包括：[0005]按键，所述按键的材质为软胶材质，所述按键包括按键本体和定位柱，所述定位柱设于所述按键本体的一侧，并沿着远离所述按键本体的方向延伸设置；和[0006]基板，所述基板设有定位通孔；[0007]其中，所述定位柱远离所述按键本体的一端的横截面积小于所述定位通孔的开口面积，所述定位柱穿过所述定位通孔，以使所述按键连接于所述基板，且所述定位柱远离所述按键本体的一端显露于所述基板背离所述按键的表面。[0008]在一实施例中，所述定位柱包括：[0009]连接部，所述连
