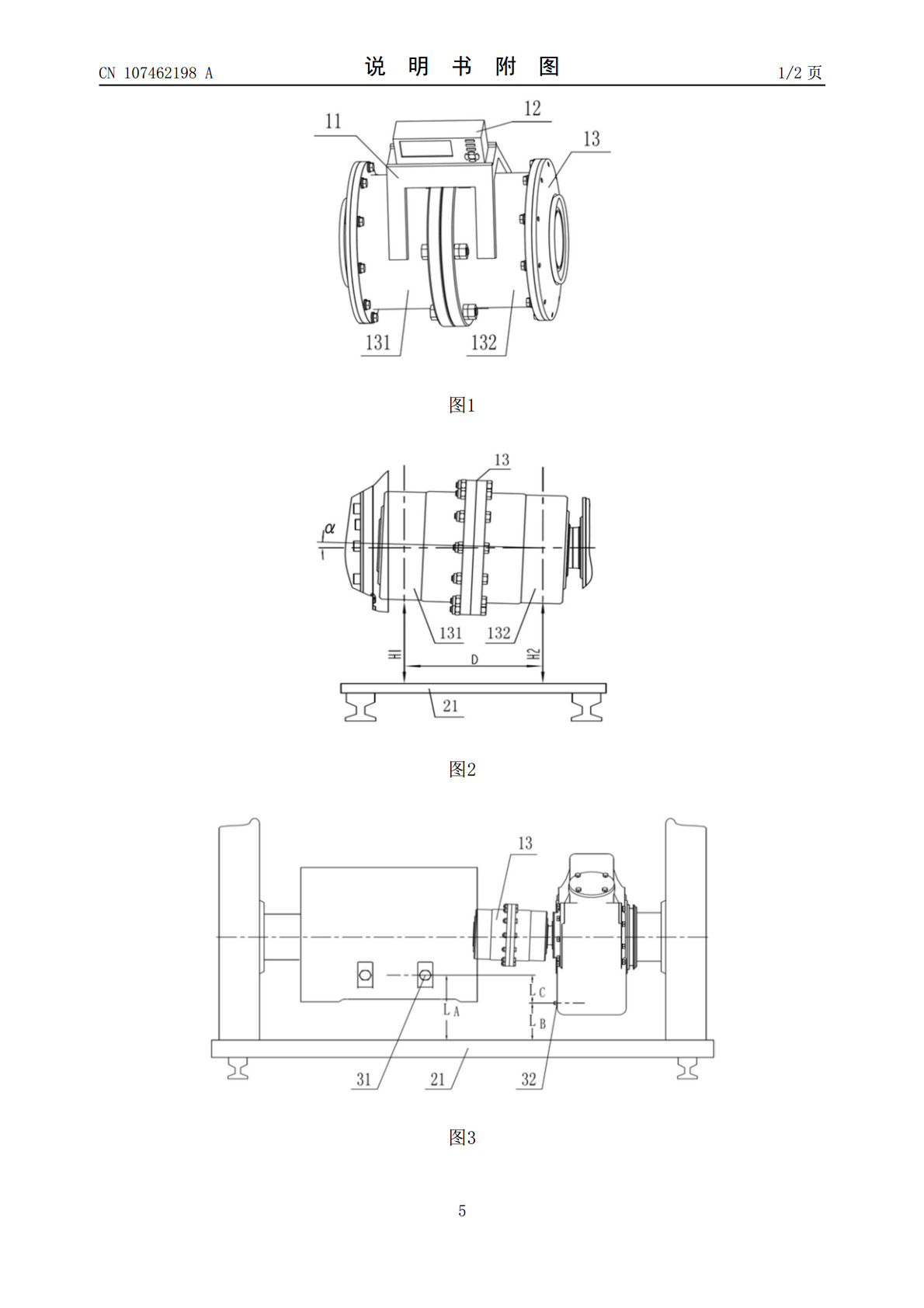

本发明公开了一种轨道车辆联轴节左右高度差测量方法,包括以下步骤:一是对所述的支架进行机械加工,将支架顶面的平面度控制在0.2mm之内,支架两侧支撑面的平面度控制在0.3mm之内;二是将所述角度测量仪放置在支架的顶面上;三是将带有角度测量仪的支架骑放在联轴节的中间位置上,使支架的两侧支撑面分别与电机侧半联轴节和齿轮箱侧半联轴节接触;四是从角度测量仪上读取角度值α;五是选取两个半联轴节鼓形齿中心线距离,用D表示;六是通过公式H1?H2=D·tgα计算得出联轴节左右高度差。采用本发明所述方法测量联轴节左右高度差,实用有效,解决了现有技术测量技术累积误差较大、以及下方测量点被齿轮箱体和电机散热口遮挡而无法测量的问题,操作简单方便,提高了工作效率。
