双端口GSM‑R数字光纤直放站设备.pdf

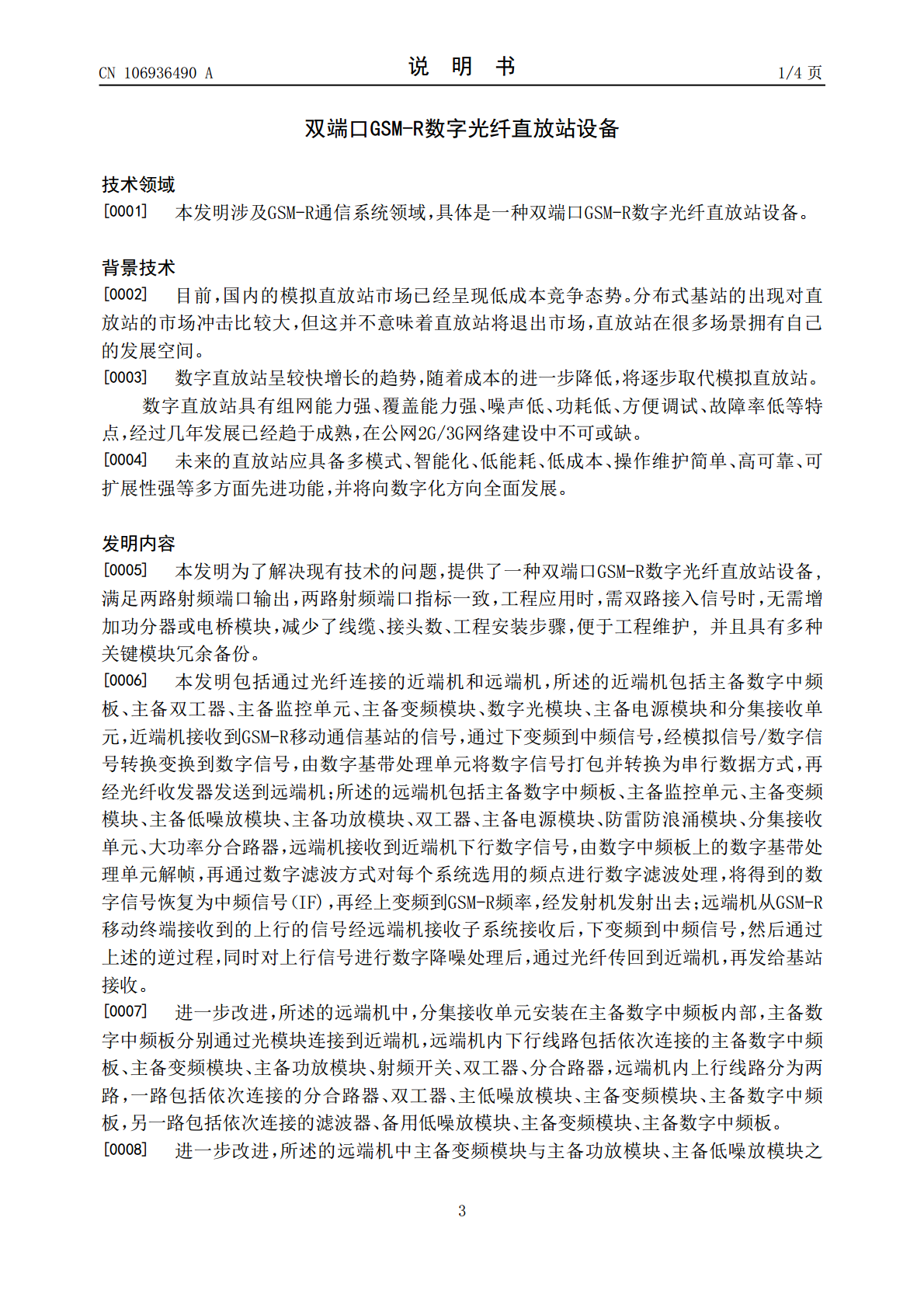

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106936490A(43)申请公布日2017.07.07(21)申请号201611223774.6(22)申请日2016.12.27(71)申请人南京泰通科技股份有限公司地址210039江苏省南京市雨花台经济开发区凤汇大道35号(72)发明人倪小龙吉荣新(74)专利代理机构江苏圣典律师事务所32237代理人贺翔(51)Int.Cl.H04B7/155(2006.01)H04B10/25(2013.01)H04B10/291(2013.01)H04B10/40(2013.01)权利要求书1页说明书4页附图1页(54)发明名称双端口GSM-R数字光纤直放站设备(57)摘要本发明提供了一种双端口GSM-R数字光纤直放站设备，近端机接收到GSM-R移动通信基站的信号，通过下变频到中频信号，经模拟信号/数字信号转换变换到数字信号，由数字基带处理单元将数字信号打包并转换为串行数据方式，再经光纤收发器发送到远端机，远端机接收到近端机下行数字信号，由数字中频板上的数字基带处理单元解帧，再通过数字滤波方式对每个系统选用的频点进行数字滤波处理，将得到的数字信号恢复为中频信号（IF)，再经上变频到GSM-R频率，经发射机发射出去。本发明满足两路射频端口输出，两路射频端口指标一致，工程应用时，需双路接入信号时，无需增加功分器或电桥模块，减少了工程安装步骤，便于工程维护,并且具有多种关键模块冗余备份。CN106936490ACN106936490A权利要求书1/1页1.一种双端口GSM-R数字光纤直放站设备，包括通过光纤连接的近端机和远端机，其特征在于：所述的近端机包括主备数字中频板、主备双工器、主备监控单元、主备变频模块、数字光模块、主备电源模块和分集接收单元，近端机接收到GSM-R移动通信基站的信号，通过下变频到中频信号，经模拟信号/数字信号转换变换到数字信号，由数字基带处理单元将数字信号打包并转换为串行数据方式，再经光纤收发器发送到远端机；所述的远端机包括主备数字中频板、主备监控单元、主备变频模块、主备低噪放模块、主备功放模块、双工器、主备电源模块、防雷防浪涌模块、分集接收单元、大功率分合路器，远端机接收到近端机下行数字信号，由数字中频板上的数字基带处理单元解帧，再通过数字滤波方式对每个系统选用的频点进行数字滤波处理，将得到的数字信号恢复为中频信号，再经上变频到GSM-R频率，经发射机发射出去；远端机从GSM-R移动终端接收到的上行的信号经远端机接收子系统接收后，下变频到中频信号，然后通过上述的逆过程，同时对上行信号进行数字降噪处理后，通过光纤传回到近端机，再发给基站接收。2.根据权利要求1所述的双端口GSM-R数字光纤直放站设备，其特征在于：所述的远端机中，分集接收单元安装在主备数字中频板内部，主备数字中频板分别通过光模块连接到近端机，远端机内下行线路包括依次连接的主备数字中频板、主备变频模块、主备功放模块、射频开关、双工器、分合路器，远端机内上行线路分为两路，一路包括依次连接的分合路器、双工器、主低噪放模块、主备变频模块、主备数字中频板，另一路包括依次连接的滤波器、备用低噪放模块、主备变频模块、主备数字中频板。3.根据权利要求2所述的双端口GSM-R数字光纤直放站设备，其特征在于：所述的远端机中主备变频模块与主备功放模块、主备低噪放模块之间通过分合路器连接。4.根据权利要求1所述的双端口GSM-R数字光纤直放站设备，其特征在于：所述的近端机和远端机中的备用电源模块中设有告警装置，备用电源模块启用时上报主电源模块告警。2CN106936490A说明书1/4页双端口GSM-R数字光纤直放站设备技术领域[0001]本发明涉及GSM-R通信系统领域，具体是一种双端口GSM-R数字光纤直放站设备。背景技术[0002]目前，国内的模拟直放站市场已经呈现低成本竞争态势。分布式基站的出现对直放站的市场冲击比较大，但这并不意味着直放站将退出市场，直放站在很多场景拥有自己的发展空间。[0003]数字直放站呈较快增长的趋势，随着成本的进一步降低，将逐步取代模拟直放站。数字直放站具有组网能力强、覆盖能力强、噪声低、功耗低、方便调试、故障率低等特点，经过几年发展已经趋于成熟，在公网2G/3G网络建设中不可或缺。[0004]未来的直放站应具备多模式、智能化、低能耗、低成本、操作维护简单、高可靠、可扩展性强等多方面先进功能，并将向数字化方向全面发展。发明内容[0005]本发明为了解决现有技术的问题，提供了一种双端口GSM-R数字光纤直放站设备,满足两路射频端口输出，两路射频端口指标一致，工程应用时，需双路接入信号时，无需增加功分器或电桥模块，减少了线缆、接头数、工程安装步骤，便于工程维护,并且
