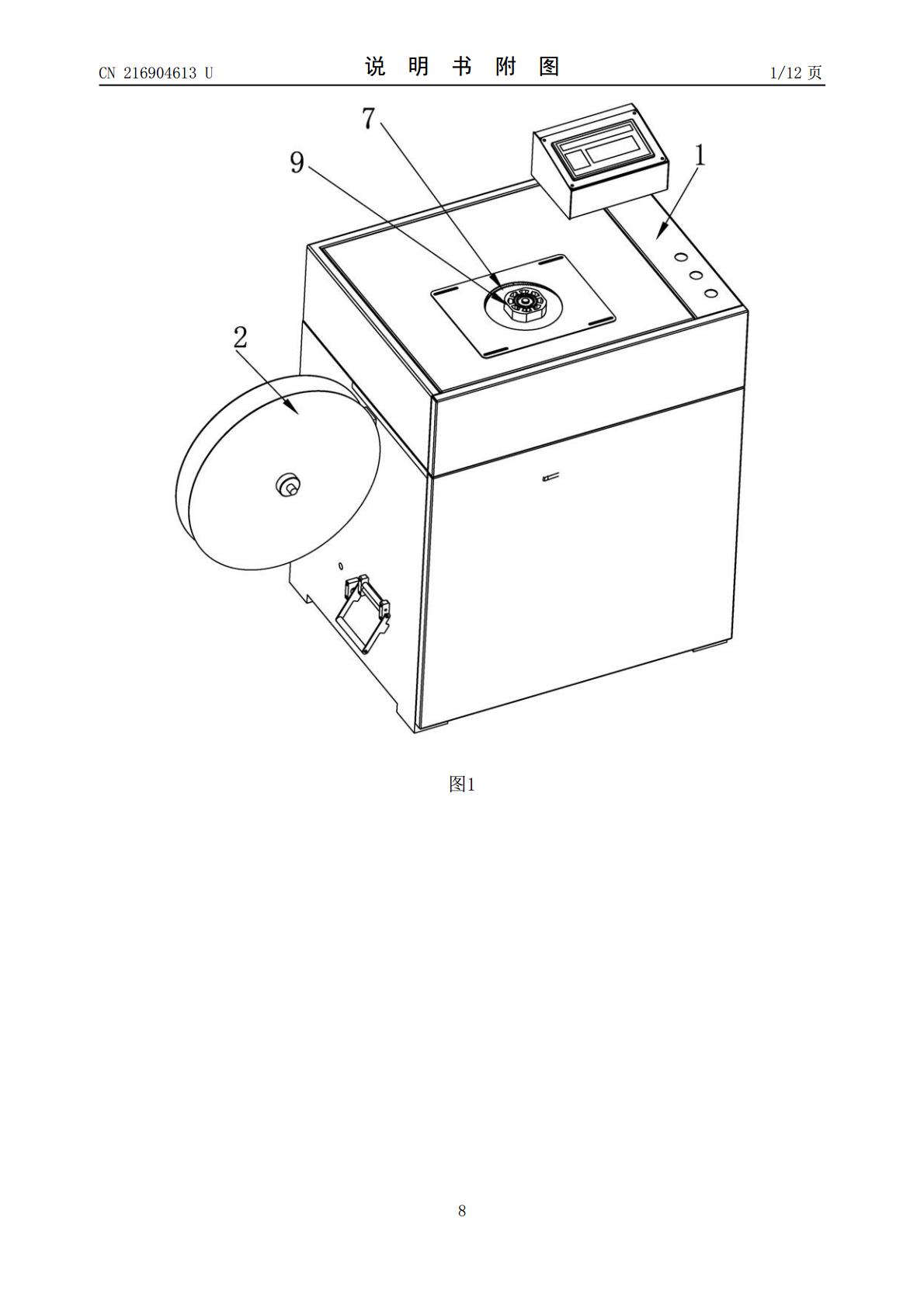

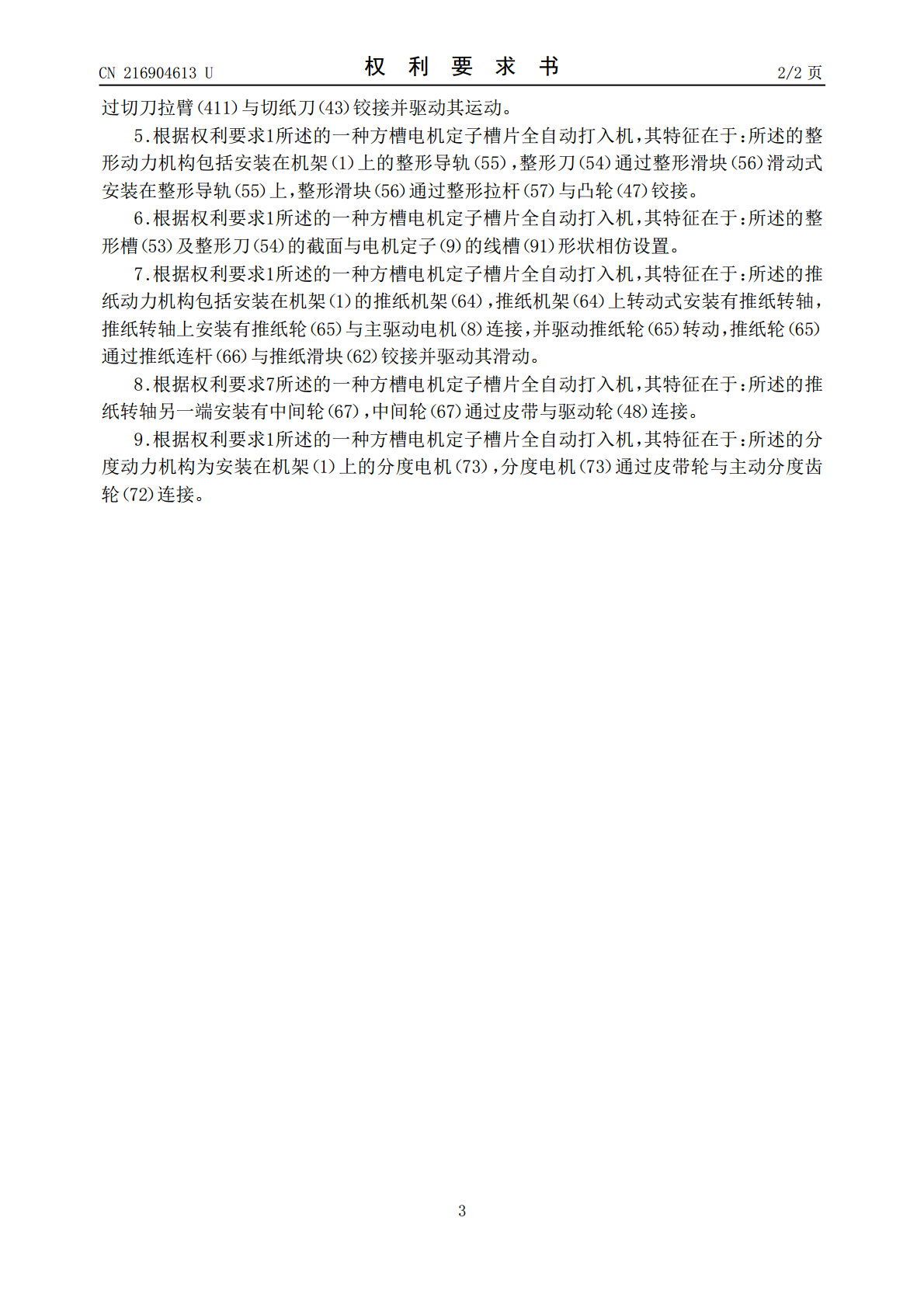

一种方槽电机定子槽片全自动打入机,其包括机架及设于其上的放卷机构、折纸机构、切纸机构、成型机构、推纸机构、及分度机构;其中,所述的放卷机构包括与机架连接的支撑臂,支撑臂上通过轴承座转动式安装有卷料盘,槽纸盘绕在该卷料盘上;所述的卷料盘上设置有料盘从动齿轮,在支撑臂上设置有料盘驱动电机,料盘驱动电机利用安装在其输出轴上的料盘主动齿轮与料盘从动齿轮啮合,本实用新型的有益效果是:1、结构简单,生产成本低,提高市场竞争力。2、采用独特的折纸机构、切纸机构、成型机构的配合,可将条状槽纸切割并整形成与电机定子槽型一样的槽片,并通过推纸机构镶嵌入电机定子槽内,填补了现有方槽电机定子槽片无法自动化镶嵌的市场空白。
