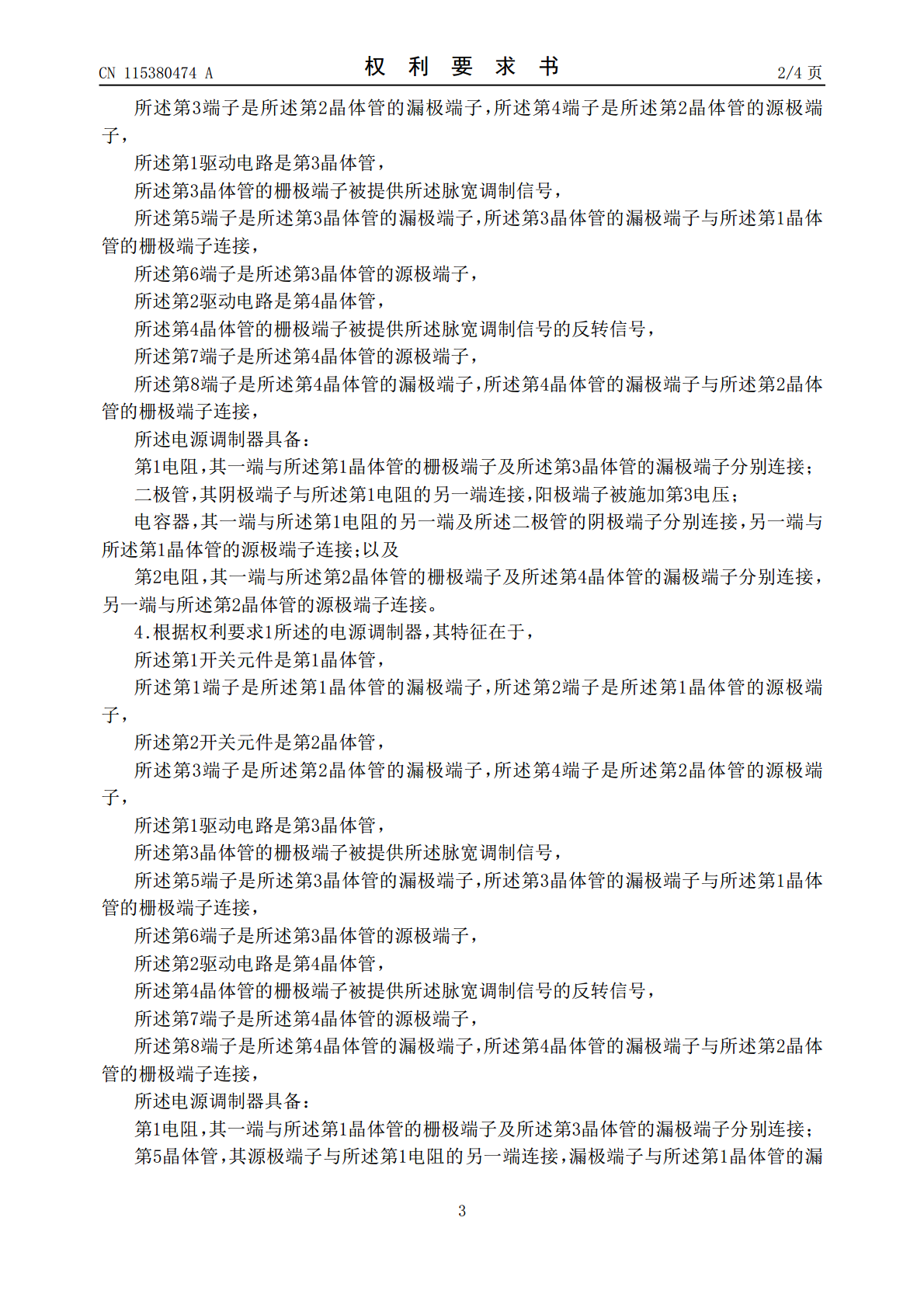

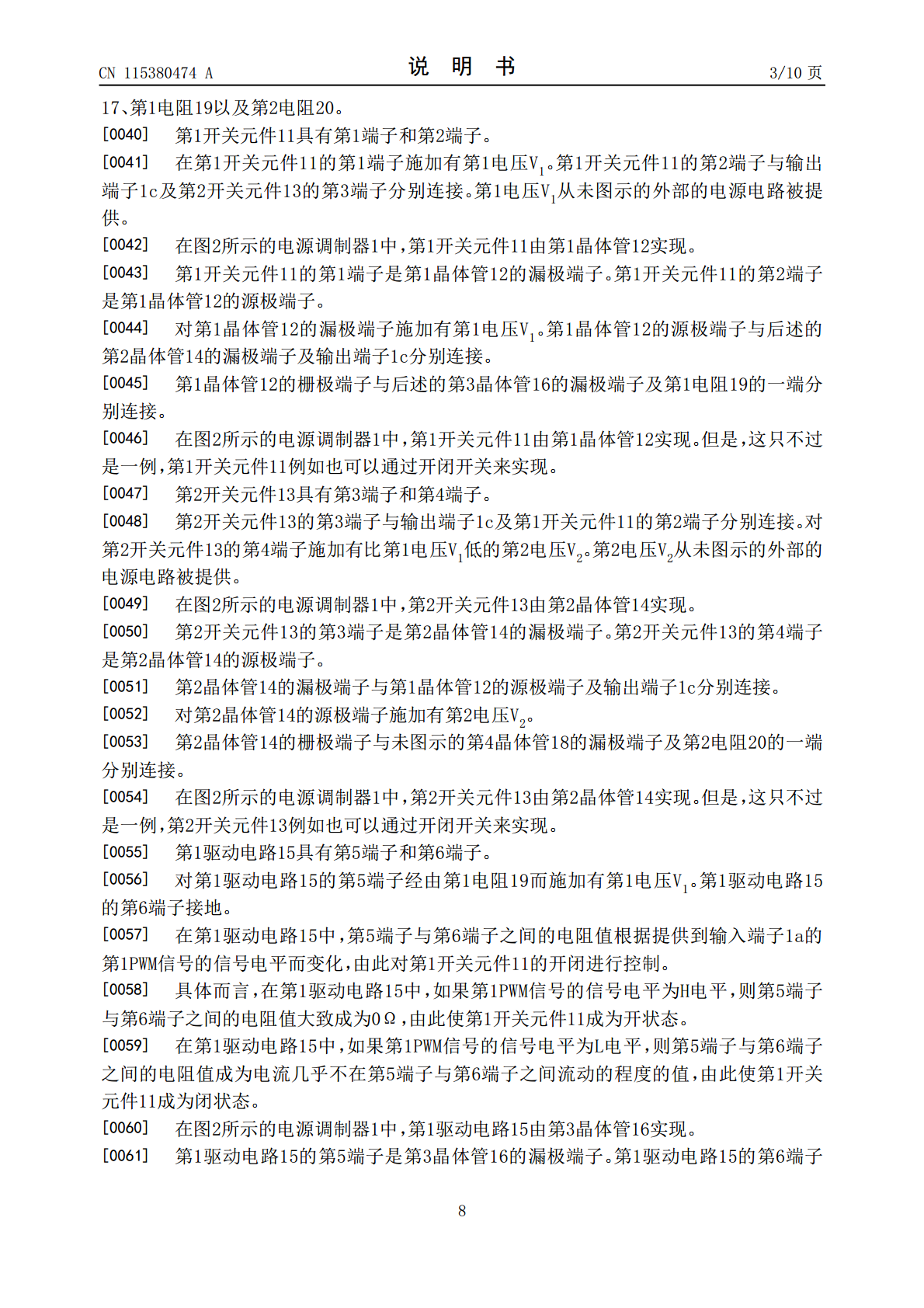

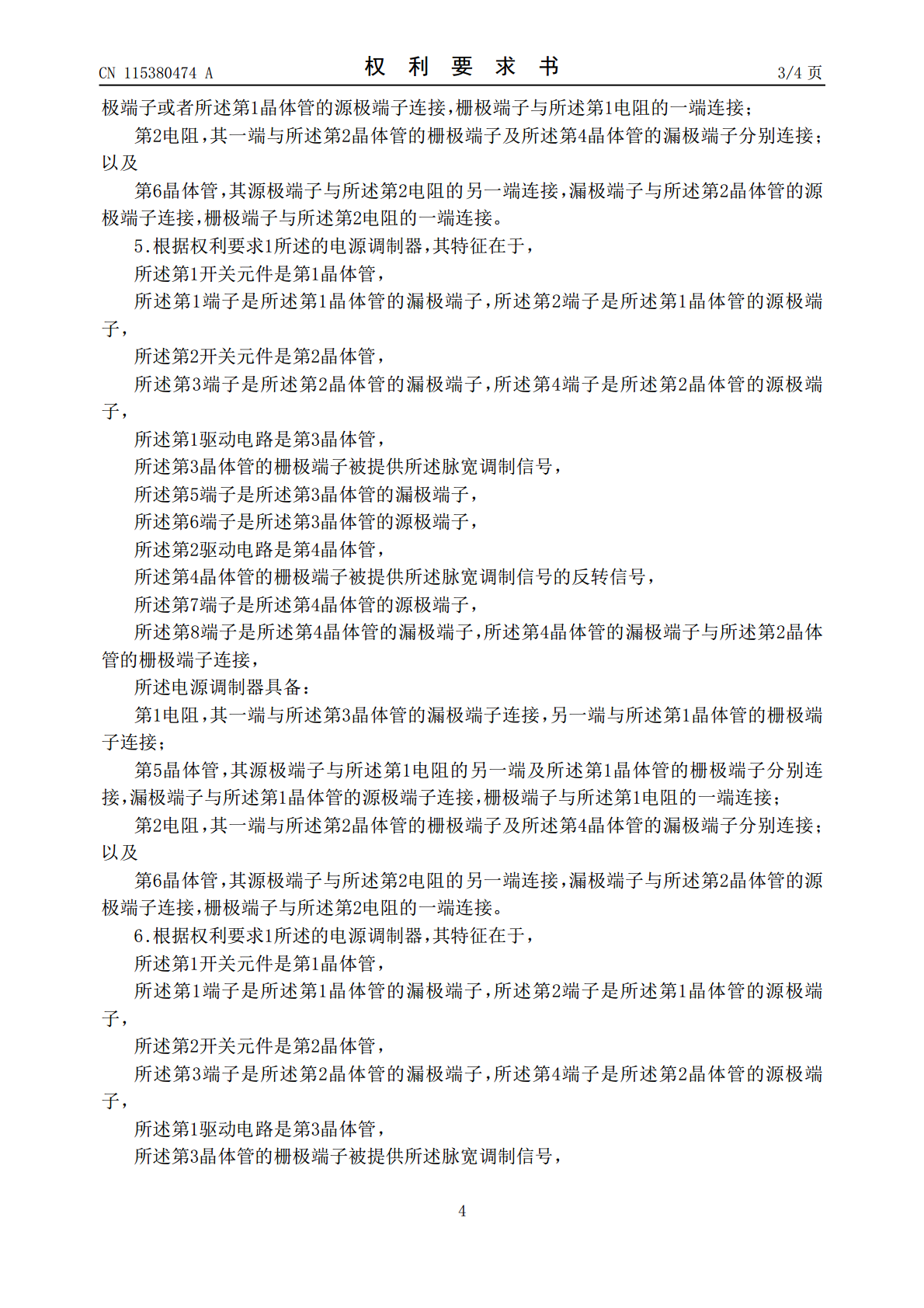

电源调制器(1)具备:第1开关元件(11),其具有第1端子和第2端子,第1端子被施加第1电压,第2端子与输出端子连接;以及第2开关元件(13),其具有第3端子和第4端子,第3端子与输出端子及第2端子分别连接,第4端子被施加比第1电压低的第2电压。此外,电源调制器(1)具备:第1驱动电路(15),其具有第5端子和第6端子,第5端子被施加第1电压,第6端子接地,第5端子与第6端子之间的电阻值根据脉宽调制信号的信号电平而变化,由此对第1开关元件(11)的开闭进行控制;以及第2驱动电路(17),其具有第7端子和第8端子,第7端子接地,第8端子被施加第2电压,第7端子与第8端子之间的电阻值根据脉宽调制信号的反转信号的信号电平而变化,由此对第2开关元件(13)的开闭进行控制。
