实现智能终端设备与车载设备交互的方法和系统.pdf

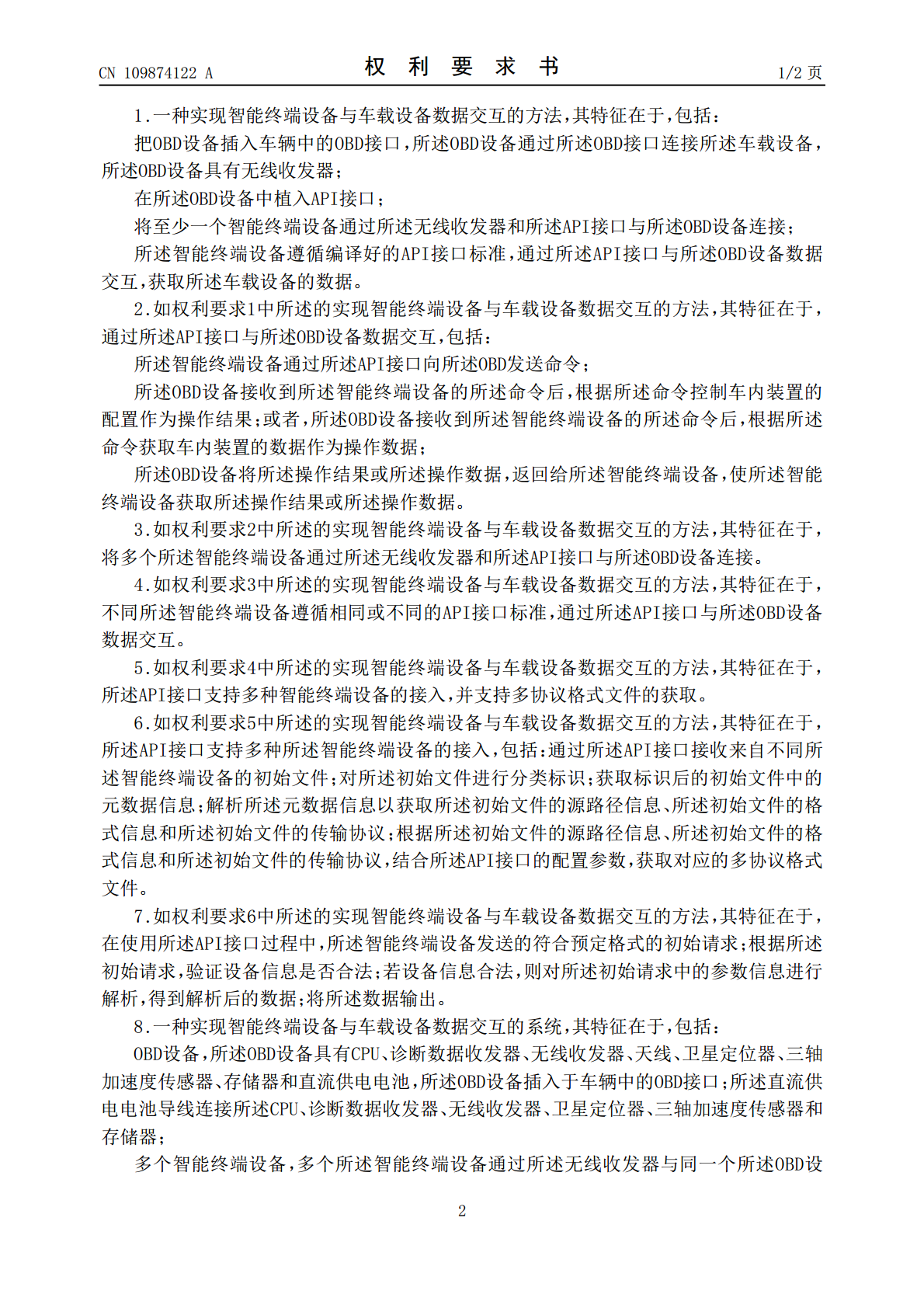

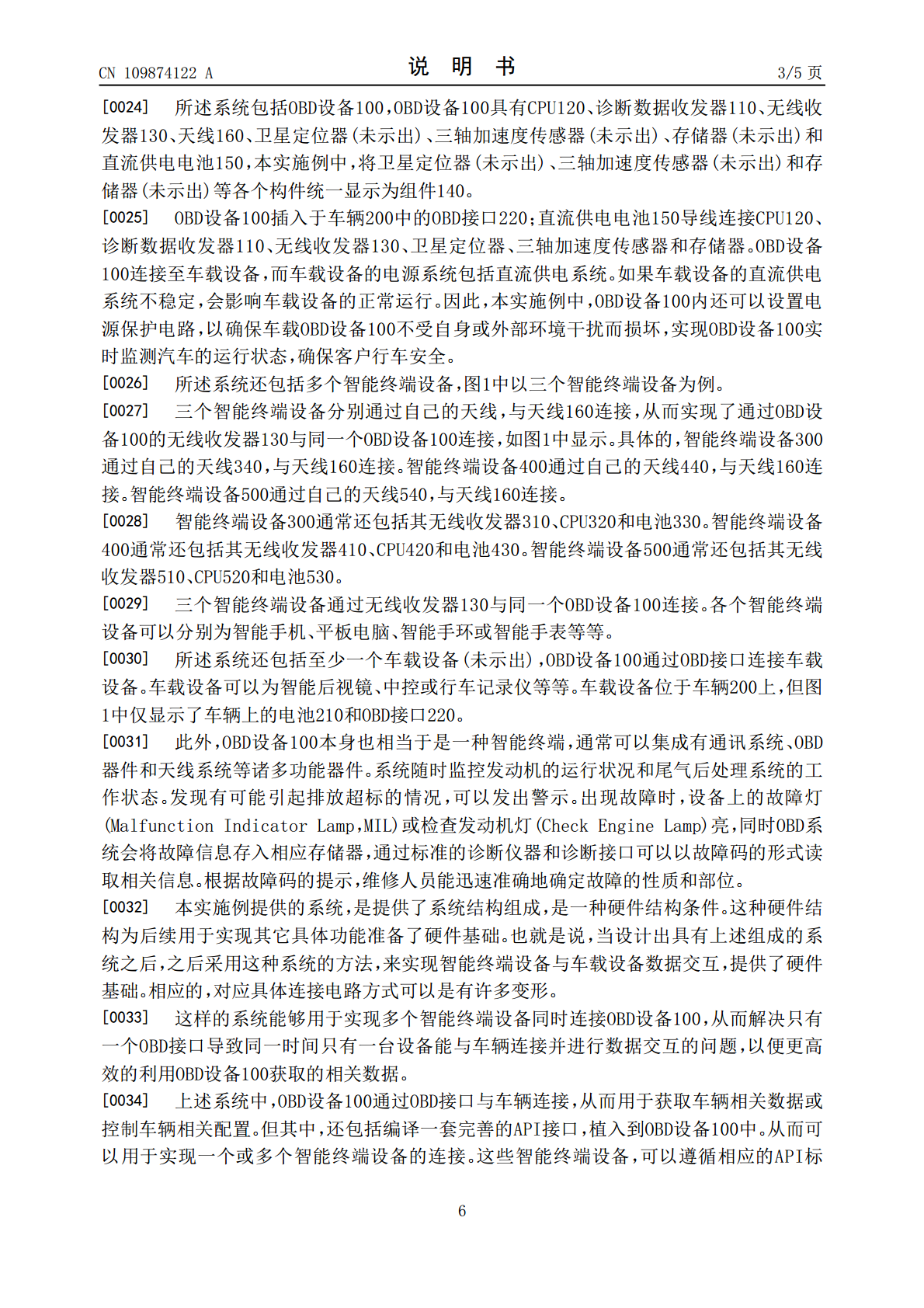

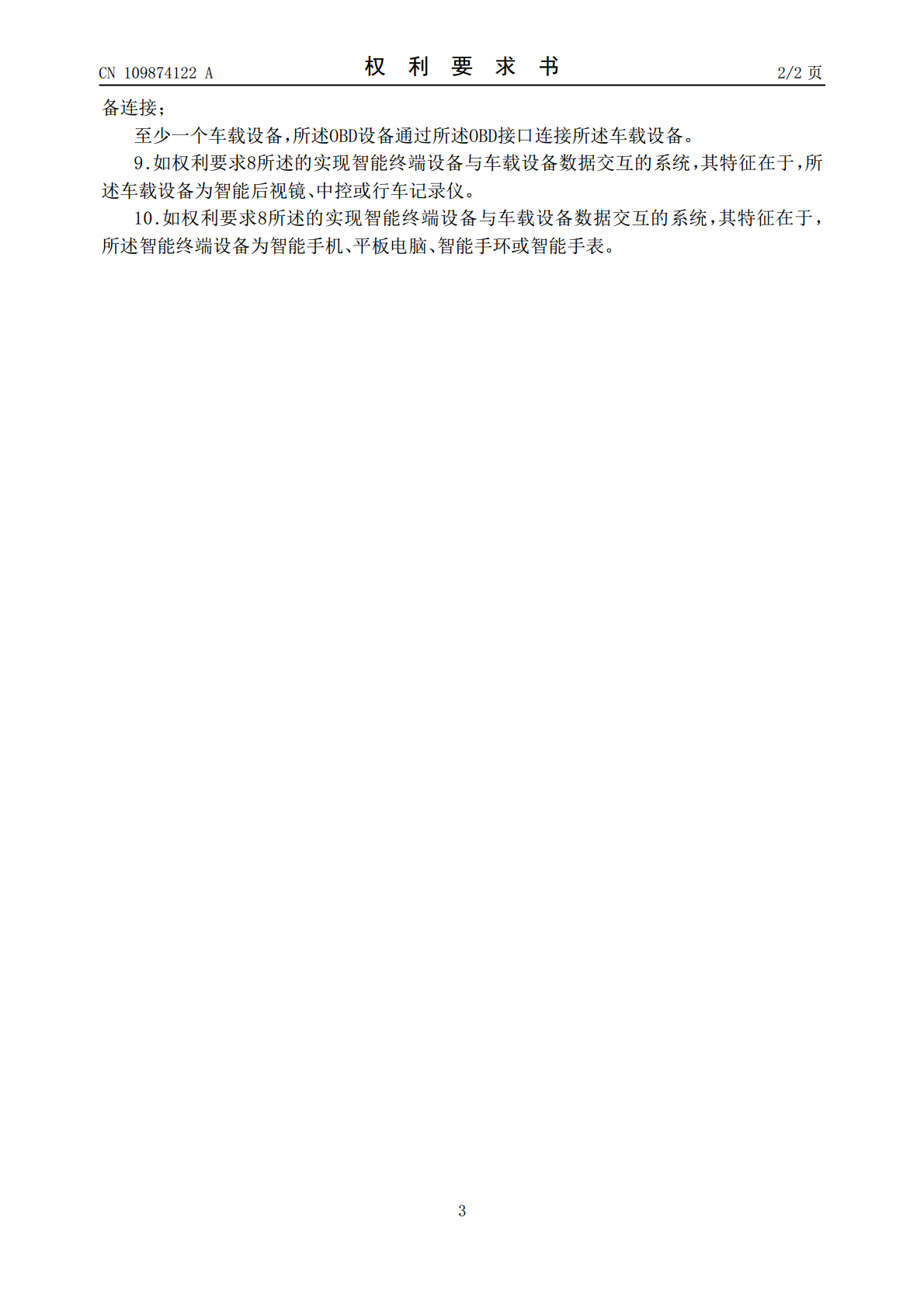

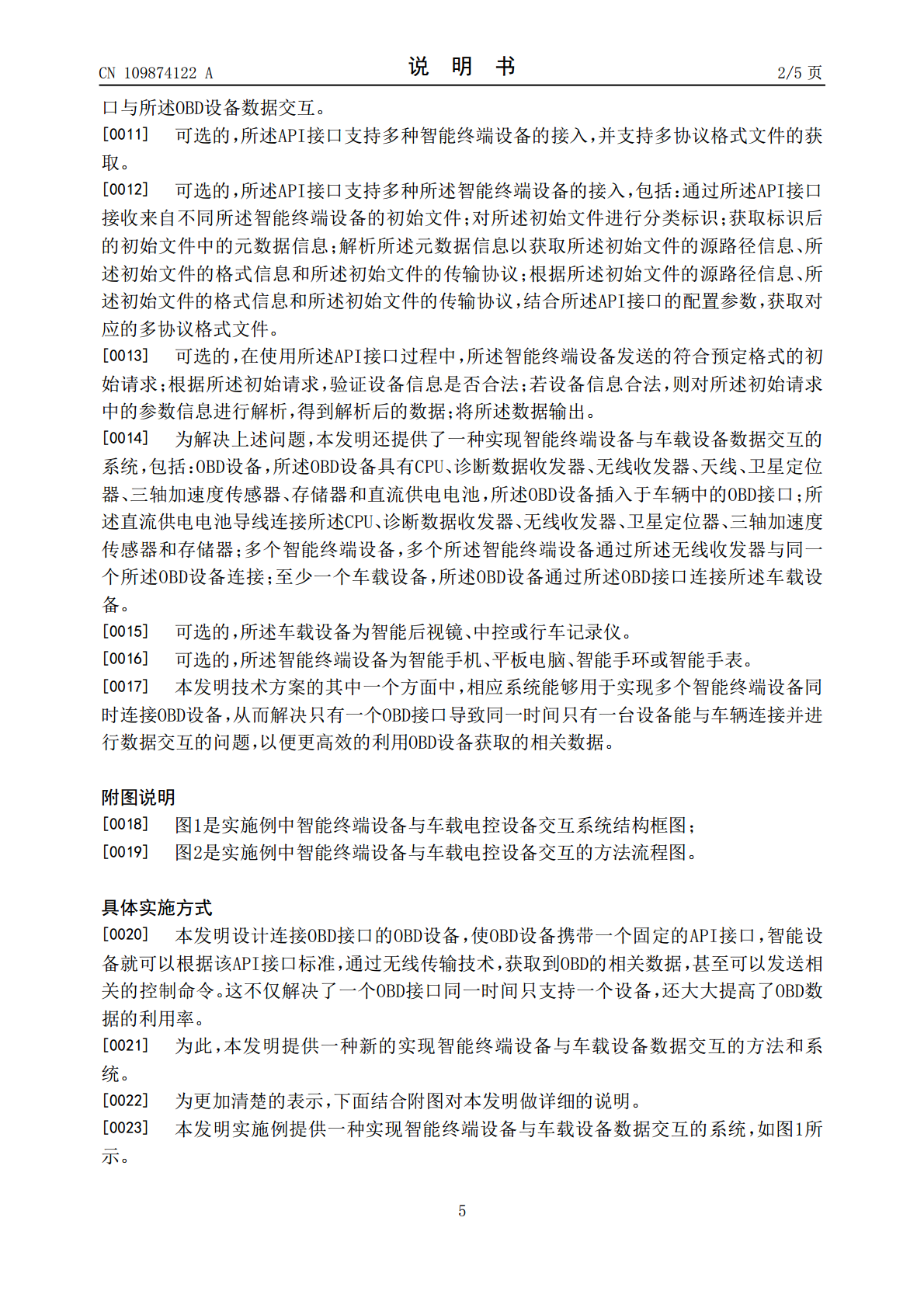

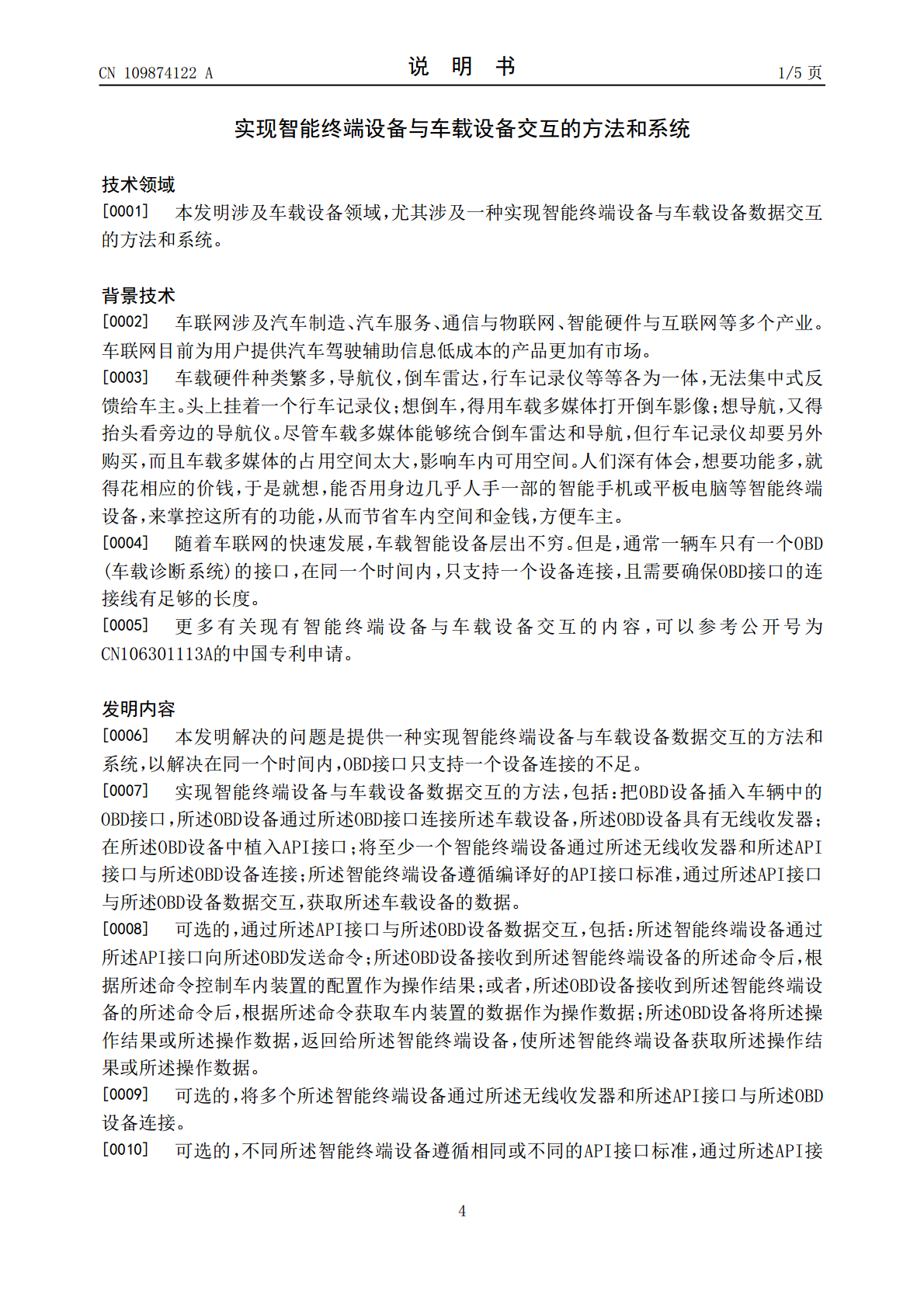

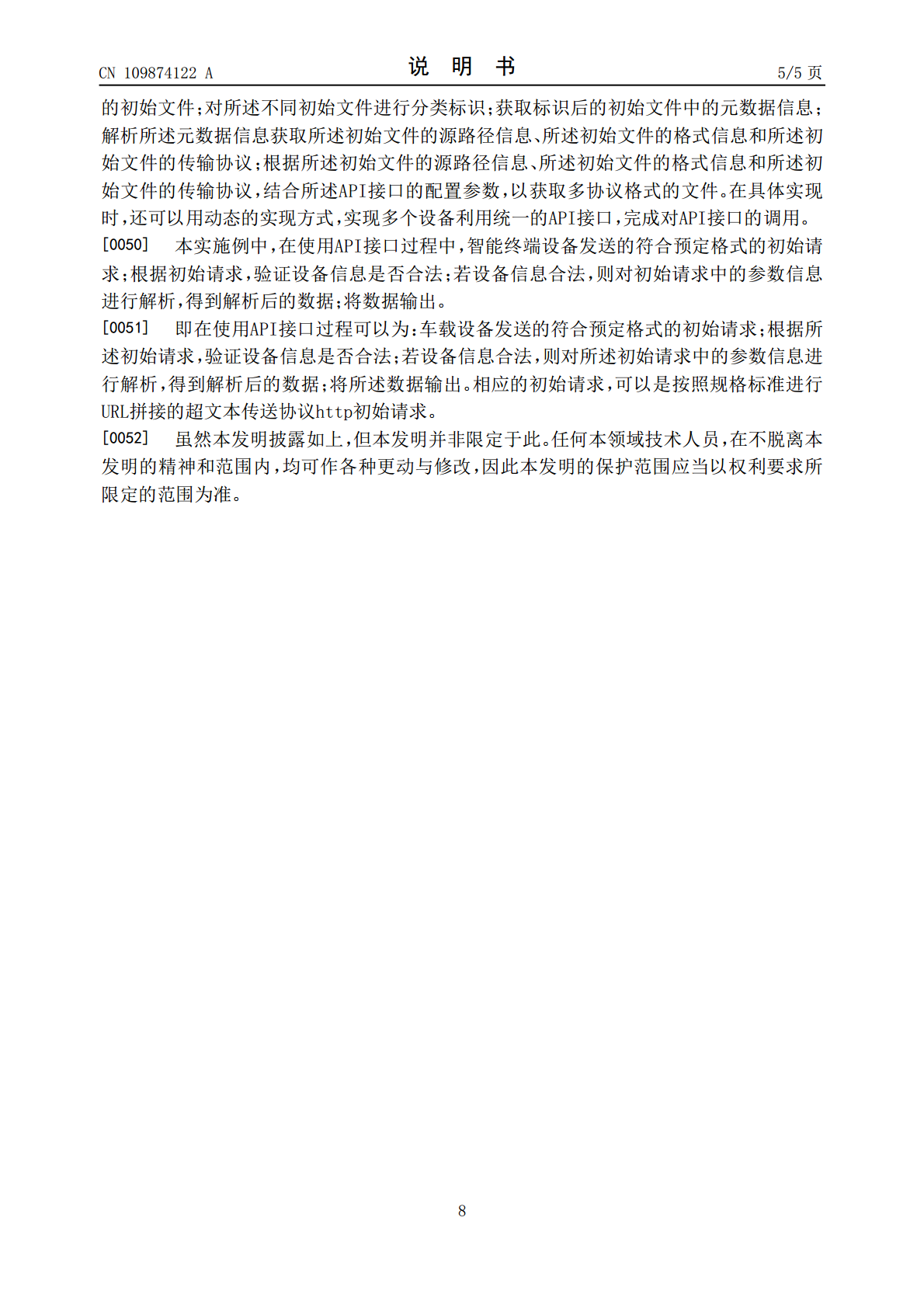

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109874122A(43)申请公布日2019.06.11(21)申请号201910226430.8(22)申请日2019.03.25(71)申请人厦门盈趣汽车电子有限公司地址361028福建省厦门市海沧区后祥西路1号（连科工业园）四号厂房3楼(72)发明人胡燕真庄文泽林楚榛(74)专利代理机构厦门仕诚联合知识产权代理事务所(普通合伙)35227代理人乐珠秀(51)Int.Cl.H04W4/40(2018.01)H04W4/48(2018.01)H04W12/06(2009.01)权利要求书2页说明书5页附图1页(54)发明名称实现智能终端设备与车载设备交互的方法和系统(57)摘要一种实现智能终端设备与车载设备数据交互的方法和系统。所述方法包括：把OBD设备插入车辆中的OBD接口，所述OBD设备通过所述OBD接口连接所述车载设备，所述OBD设备具有无线收发器；在所述OBD设备中植入API接口；将至少一个智能终端设备通过所述无线收发器和所述API接口与所述OBD设备连接；所述智能终端设备遵循编译好的API接口标准，通过所述API接口与所述OBD设备数据交互，获取所述车载设备的数据。所述方法实现更高效的利用OBD设备获取的相关数据。CN109874122ACN109874122A权利要求书1/2页1.一种实现智能终端设备与车载设备数据交互的方法，其特征在于，包括：把OBD设备插入车辆中的OBD接口，所述OBD设备通过所述OBD接口连接所述车载设备，所述OBD设备具有无线收发器；在所述OBD设备中植入API接口；将至少一个智能终端设备通过所述无线收发器和所述API接口与所述OBD设备连接；所述智能终端设备遵循编译好的API接口标准，通过所述API接口与所述OBD设备数据交互，获取所述车载设备的数据。2.如权利要求1中所述的实现智能终端设备与车载设备数据交互的方法，其特征在于，通过所述API接口与所述OBD设备数据交互，包括：所述智能终端设备通过所述API接口向所述OBD发送命令；所述OBD设备接收到所述智能终端设备的所述命令后，根据所述命令控制车内装置的配置作为操作结果；或者，所述OBD设备接收到所述智能终端设备的所述命令后，根据所述命令获取车内装置的数据作为操作数据；所述OBD设备将所述操作结果或所述操作数据，返回给所述智能终端设备，使所述智能终端设备获取所述操作结果或所述操作数据。3.如权利要求2中所述的实现智能终端设备与车载设备数据交互的方法，其特征在于，将多个所述智能终端设备通过所述无线收发器和所述API接口与所述OBD设备连接。4.如权利要求3中所述的实现智能终端设备与车载设备数据交互的方法，其特征在于，不同所述智能终端设备遵循相同或不同的API接口标准，通过所述API接口与所述OBD设备数据交互。5.如权利要求4中所述的实现智能终端设备与车载设备数据交互的方法，其特征在于，所述API接口支持多种智能终端设备的接入，并支持多协议格式文件的获取。6.如权利要求5中所述的实现智能终端设备与车载设备数据交互的方法，其特征在于，所述API接口支持多种所述智能终端设备的接入，包括：通过所述API接口接收来自不同所述智能终端设备的初始文件；对所述初始文件进行分类标识；获取标识后的初始文件中的元数据信息；解析所述元数据信息以获取所述初始文件的源路径信息、所述初始文件的格式信息和所述初始文件的传输协议；根据所述初始文件的源路径信息、所述初始文件的格式信息和所述初始文件的传输协议，结合所述API接口的配置参数，获取对应的多协议格式文件。7.如权利要求6中所述的实现智能终端设备与车载设备数据交互的方法，其特征在于，在使用所述API接口过程中，所述智能终端设备发送的符合预定格式的初始请求；根据所述初始请求，验证设备信息是否合法；若设备信息合法，则对所述初始请求中的参数信息进行解析，得到解析后的数据；将所述数据输出。8.一种实现智能终端设备与车载设备数据交互的系统，其特征在于，包括：OBD设备，所述OBD设备具有CPU、诊断数据收发器、无线收发器、天线、卫星定位器、三轴加速度传感器、存储器和直流供电电池，所述OBD设备插入于车辆中的OBD接口；所述直流供电电池导线连接所述CPU、诊断数据收发器、无线收发器、卫星定位器、三轴加速度传感器和存储器；多个智能终端设备，多个所述智能终端设备通过所述无线收发器与同一个所述OBD设2CN109874122A权利要求书2/2页备连接；至少一个车载设备，所述OBD设备通过所述OBD接口连接所述车载设备。9.如权利要求8所述的实现智能终端设备与车载设备数据交互的系统，其特征在于，所述车载设备为智能后视镜、中控或行车记录仪。10.如权利要求
