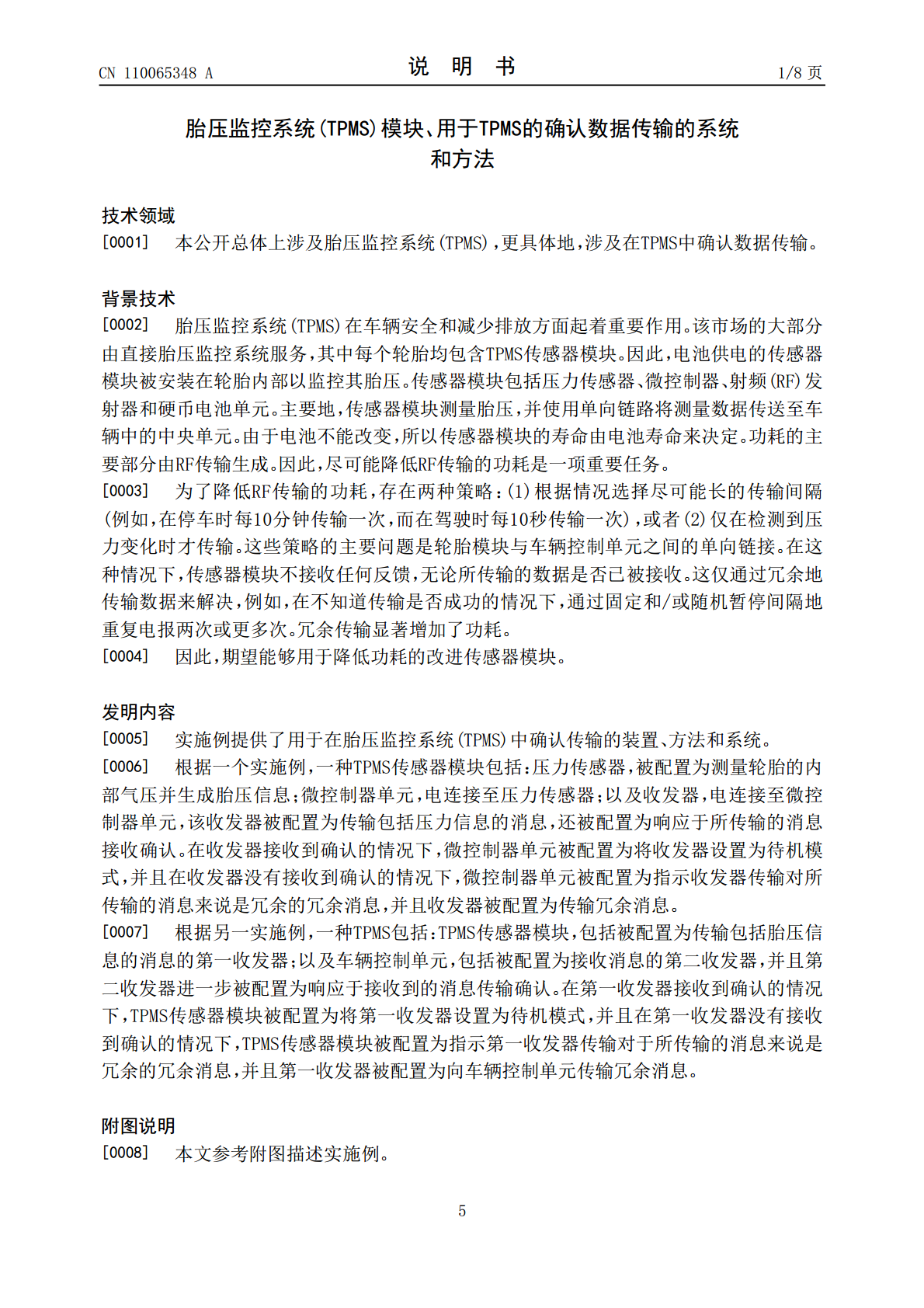

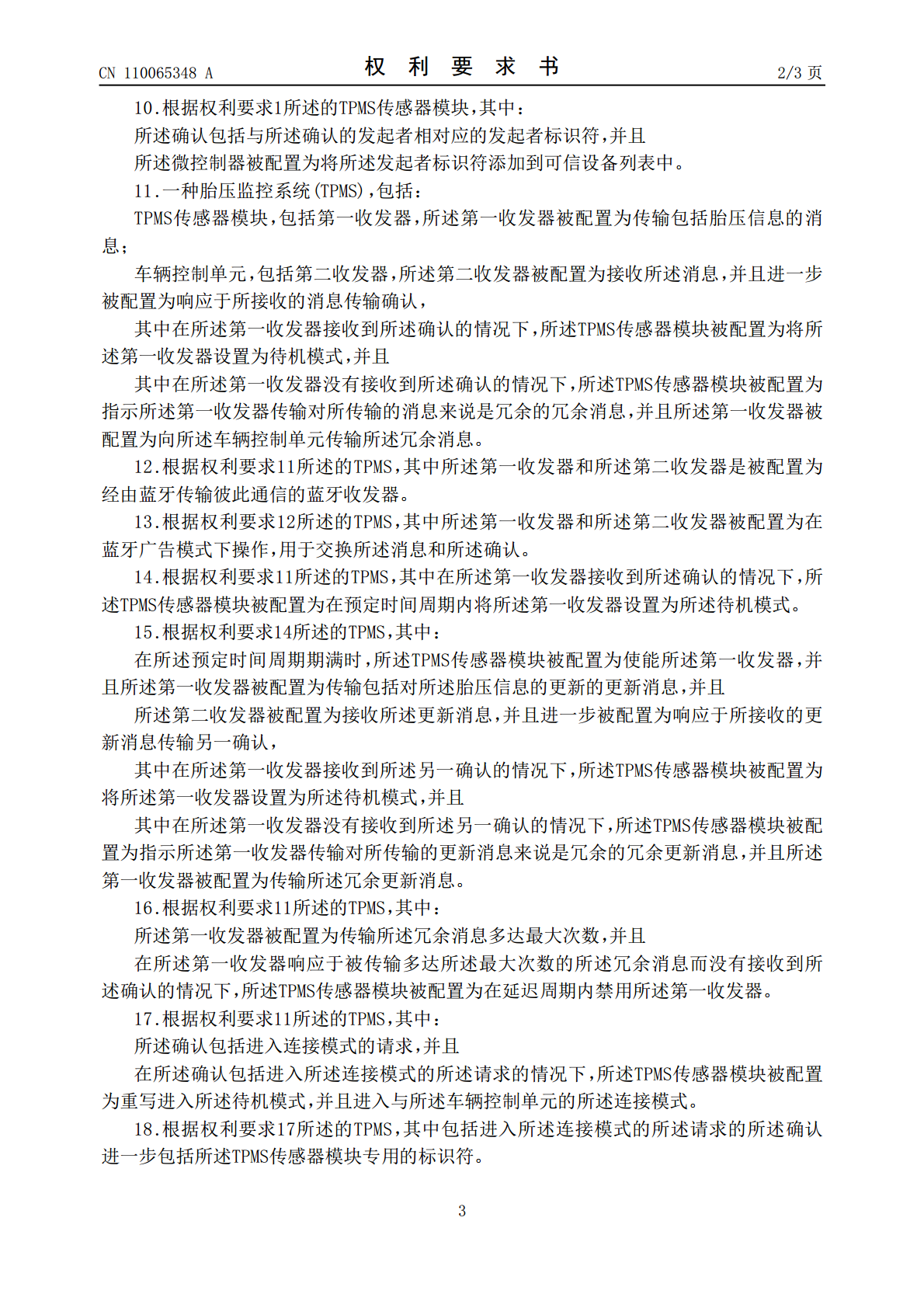

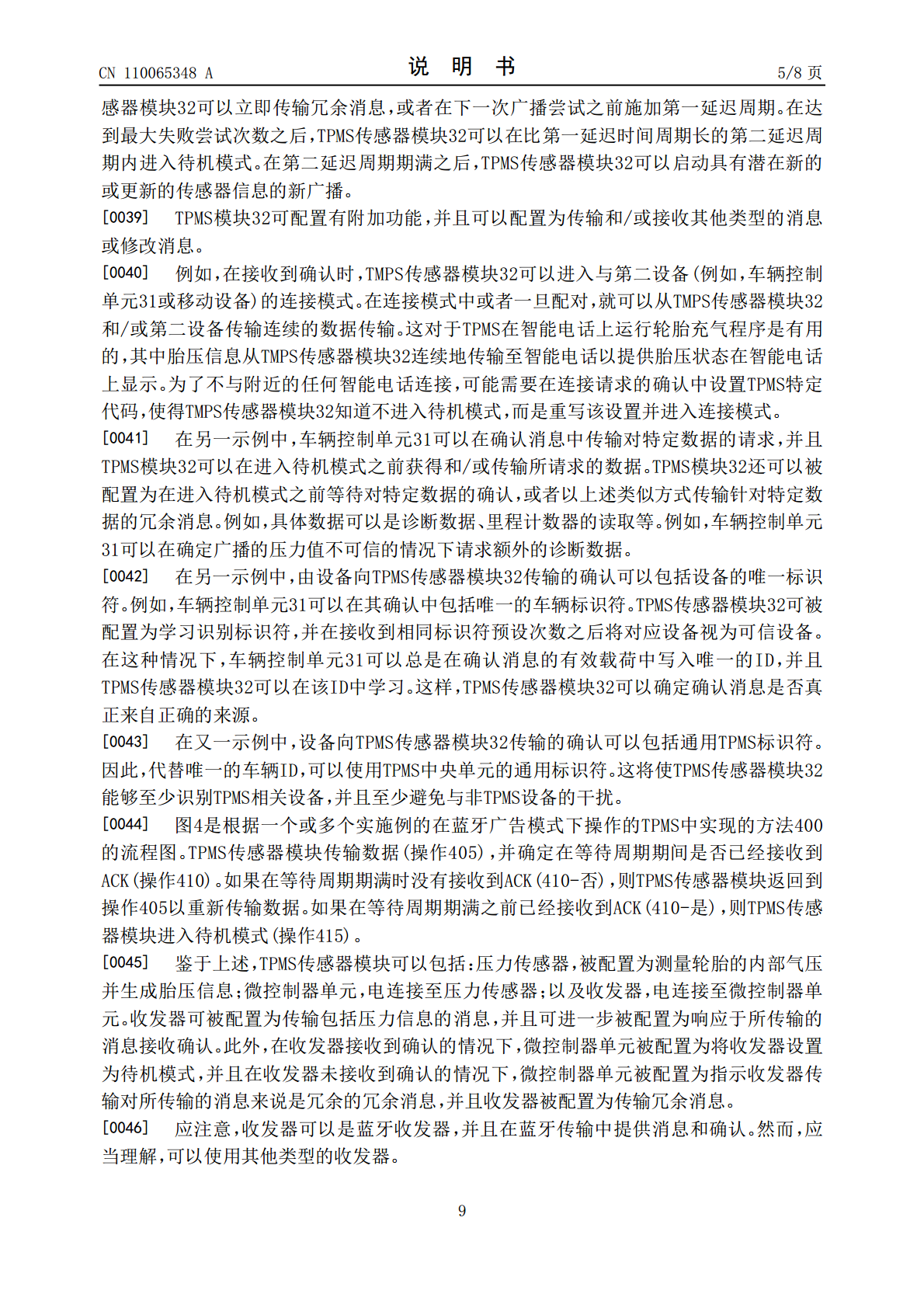

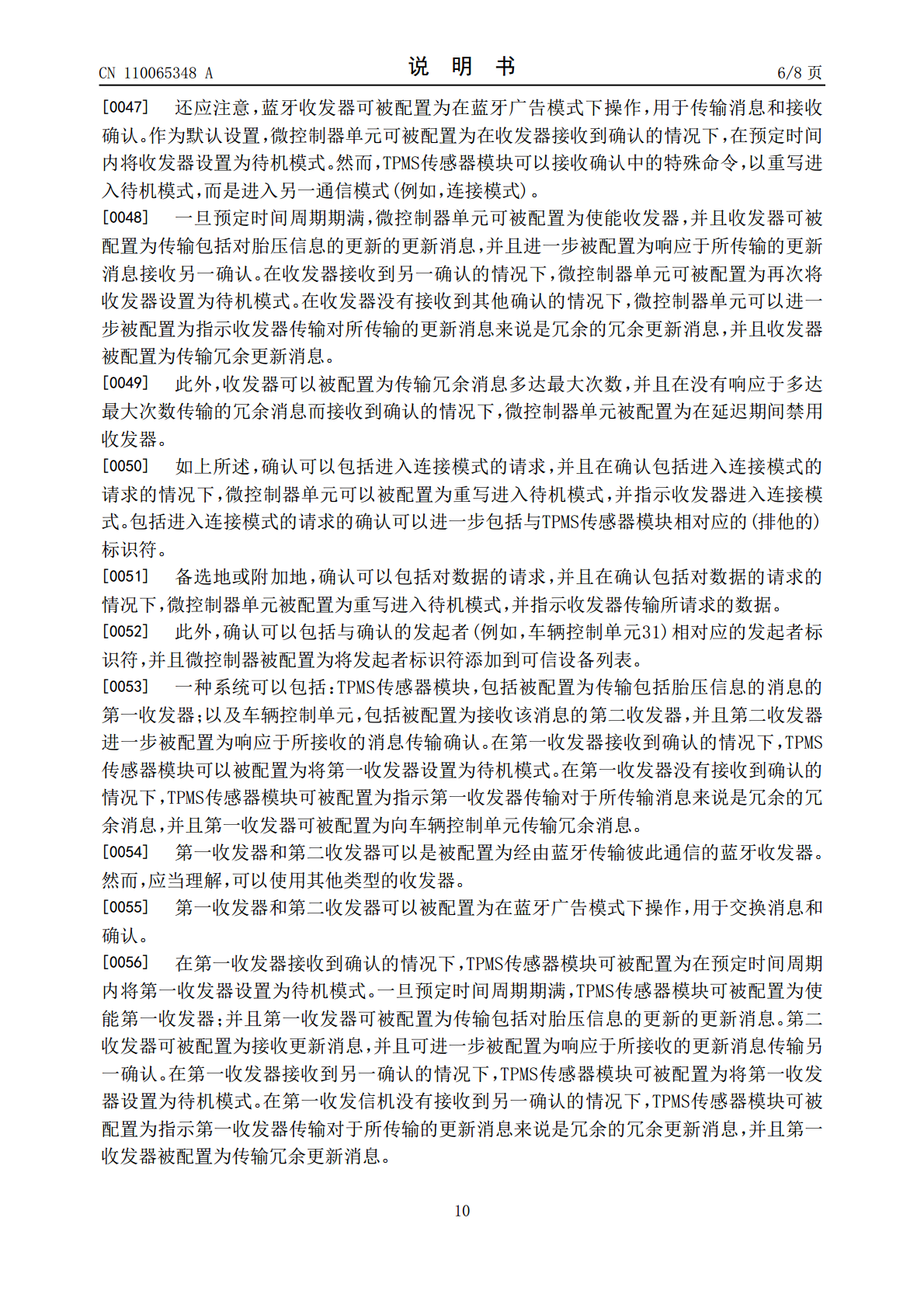

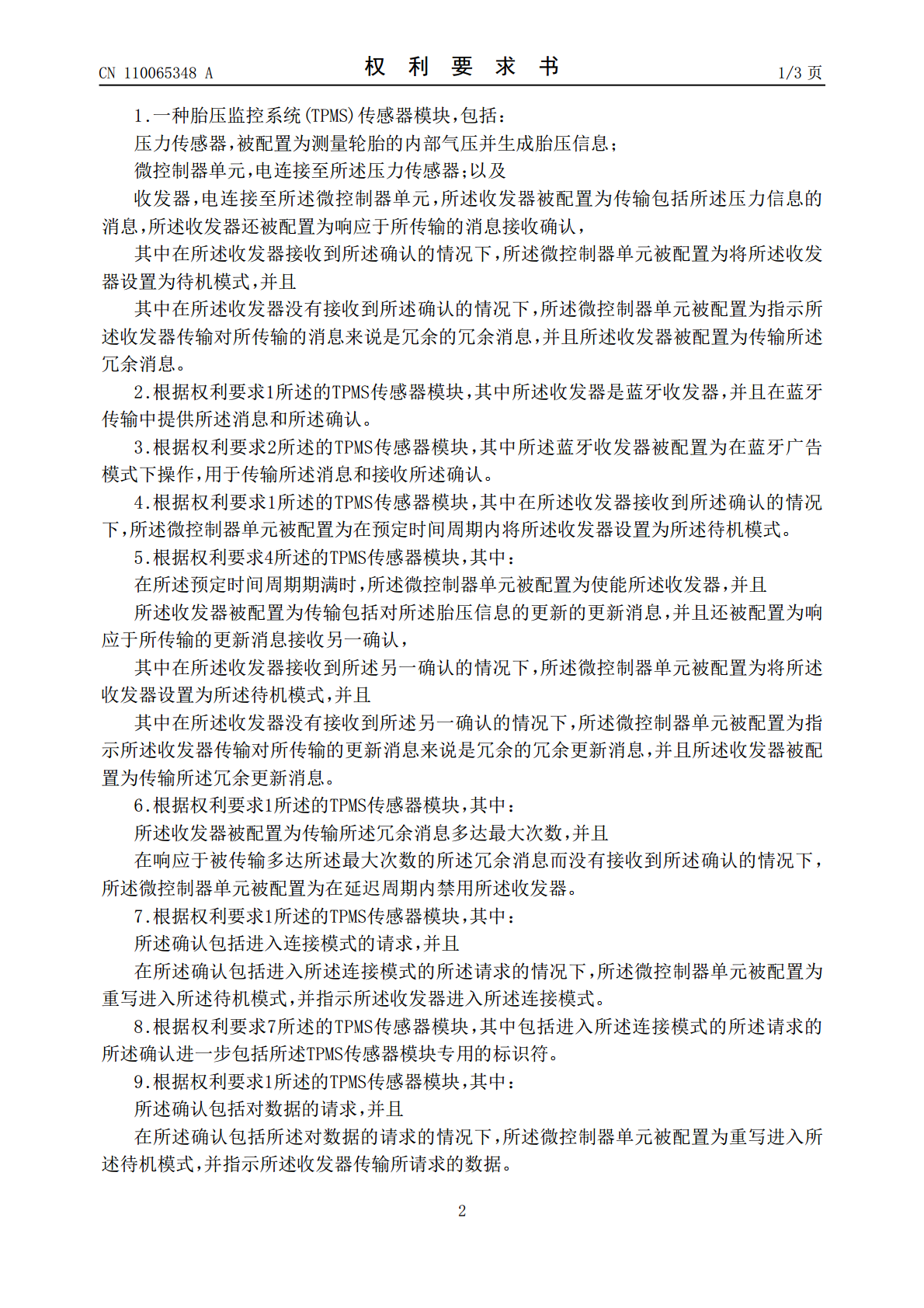

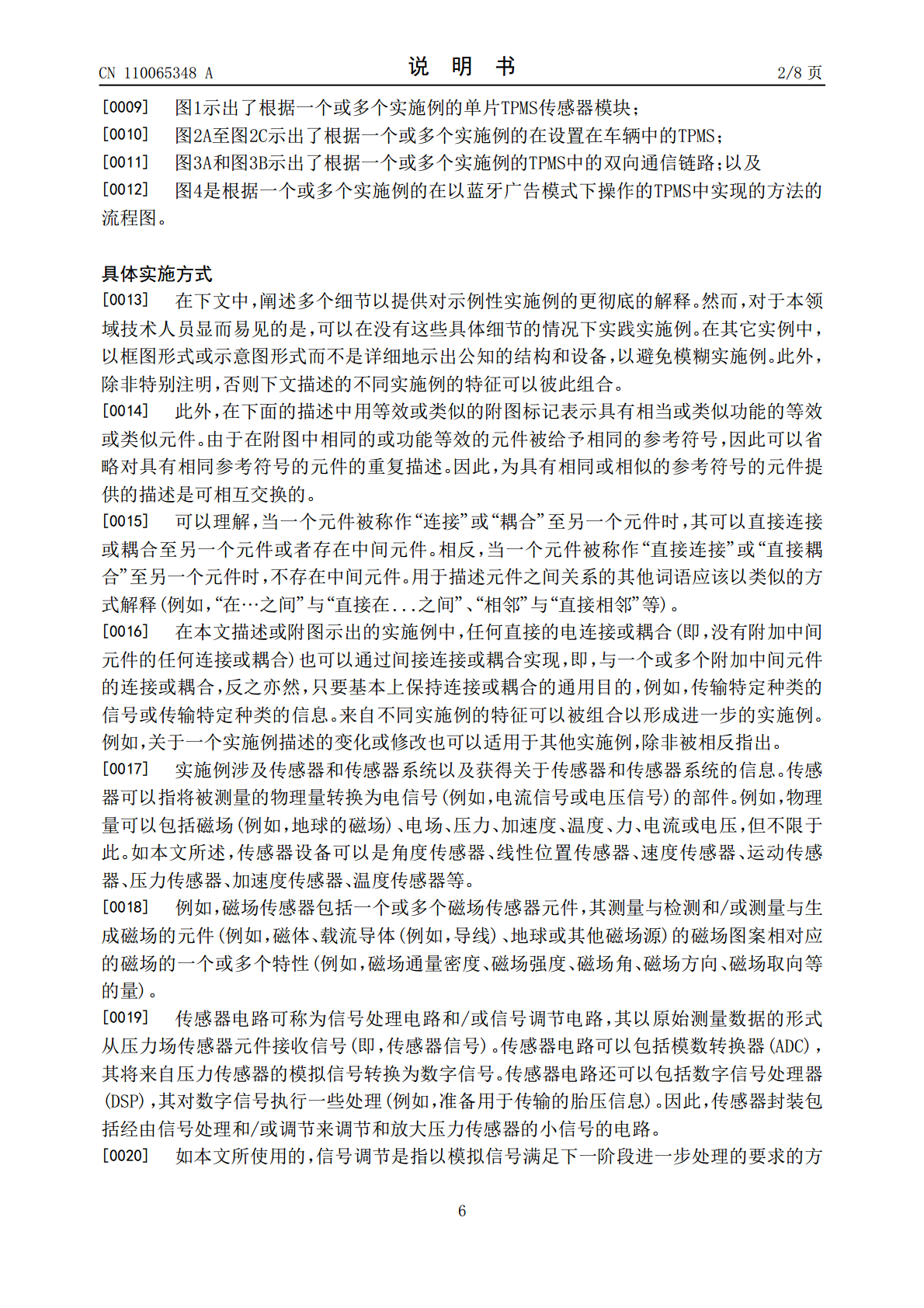

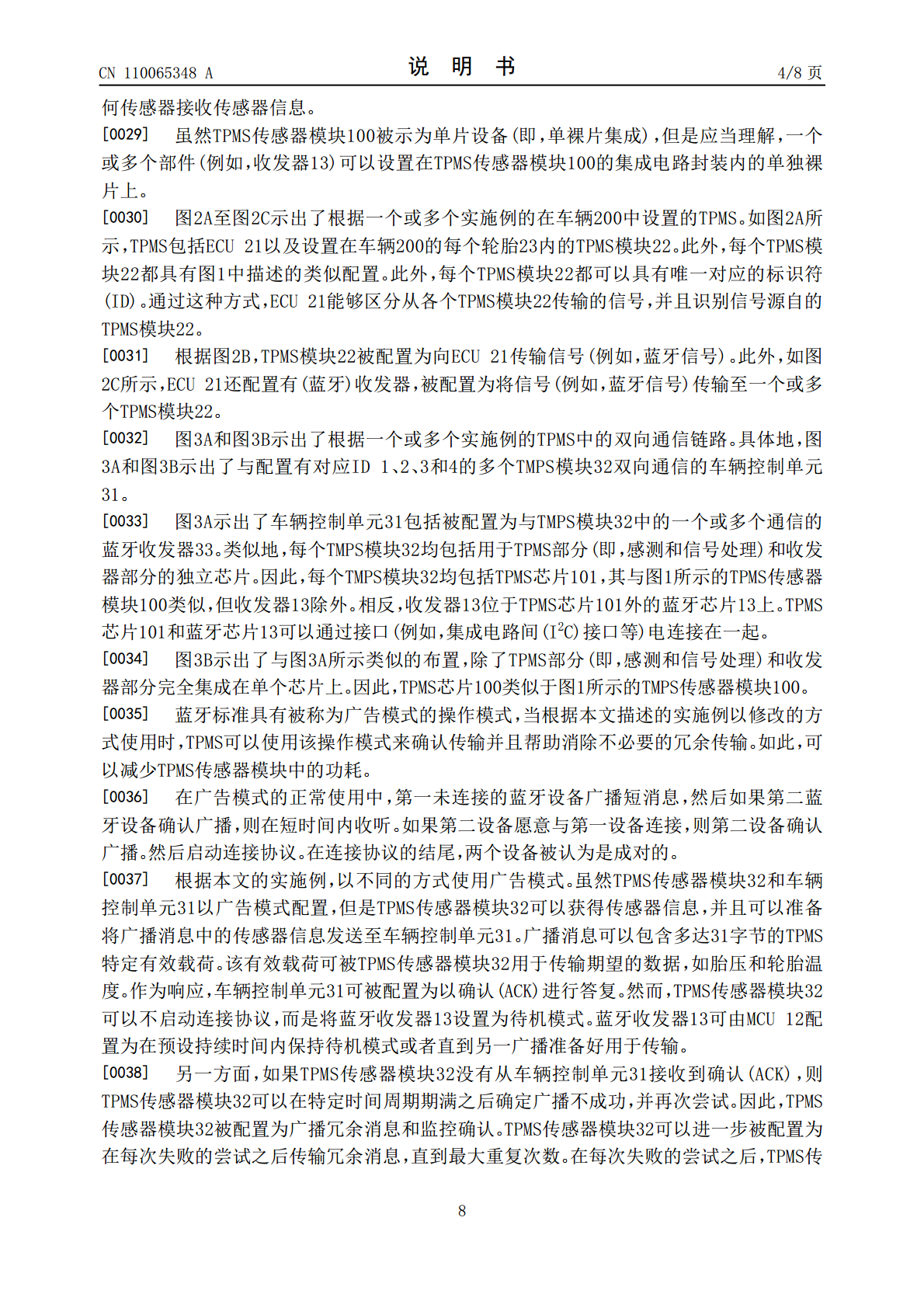

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110065348A(43)申请公布日2019.07.30(21)申请号201910062100.X(22)申请日2019.01.23(30)优先权数据15/877,7402018.01.23US(71)申请人英飞凌科技股份有限公司地址德国诺伊比贝尔格(72)发明人M·坎德勒W·沙伊本楚贝M·维尔纳(74)专利代理机构北京市金杜律师事务所11256代理人郑立柱张昊(51)Int.Cl.B60C23/04(2006.01)权利要求书3页说明书8页附图4页(54)发明名称胎压监控系统（TPMS）模块、用于TPMS的确认数据传输的系统和方法(57)摘要本公开提出了胎压监控系统(TPMS)和TPMS传感器模块。TPMS传感器模块包括被配置为测量轮胎的内部气压并生成胎压信息的压力传感器、电连接至压力传感器的微控制器单元以及电连接至微控制器单元的收发器，收发器被配置为传输包括压力信息的消息，进一步被配置为响应于所传输的消息接收确认。其中，在收发器接收到确认的情况下，微控制器单元被配置为将收发器设置为待机模式，并且在收发器没有接收到确认的情况下，微控制器单元被配置为指示收发器传输对所传输消息来说是冗余的冗余消息，并且收发器被配置为传输冗余消息。CN110065348ACN110065348A权利要求书1/3页1.一种胎压监控系统(TPMS)传感器模块，包括：压力传感器，被配置为测量轮胎的内部气压并生成胎压信息；微控制器单元，电连接至所述压力传感器；以及收发器，电连接至所述微控制器单元，所述收发器被配置为传输包括所述压力信息的消息，所述收发器还被配置为响应于所传输的消息接收确认，其中在所述收发器接收到所述确认的情况下，所述微控制器单元被配置为将所述收发器设置为待机模式，并且其中在所述收发器没有接收到所述确认的情况下，所述微控制器单元被配置为指示所述收发器传输对所传输的消息来说是冗余的冗余消息，并且所述收发器被配置为传输所述冗余消息。2.根据权利要求1所述的TPMS传感器模块，其中所述收发器是蓝牙收发器，并且在蓝牙传输中提供所述消息和所述确认。3.根据权利要求2所述的TPMS传感器模块，其中所述蓝牙收发器被配置为在蓝牙广告模式下操作，用于传输所述消息和接收所述确认。4.根据权利要求1所述的TPMS传感器模块，其中在所述收发器接收到所述确认的情况下，所述微控制器单元被配置为在预定时间周期内将所述收发器设置为所述待机模式。5.根据权利要求4所述的TPMS传感器模块，其中：在所述预定时间周期期满时，所述微控制器单元被配置为使能所述收发器，并且所述收发器被配置为传输包括对所述胎压信息的更新的更新消息，并且还被配置为响应于所传输的更新消息接收另一确认，其中在所述收发器接收到所述另一确认的情况下，所述微控制器单元被配置为将所述收发器设置为所述待机模式，并且其中在所述收发器没有接收到所述另一确认的情况下，所述微控制器单元被配置为指示所述收发器传输对所传输的更新消息来说是冗余的冗余更新消息，并且所述收发器被配置为传输所述冗余更新消息。6.根据权利要求1所述的TPMS传感器模块，其中：所述收发器被配置为传输所述冗余消息多达最大次数，并且在响应于被传输多达所述最大次数的所述冗余消息而没有接收到所述确认的情况下，所述微控制器单元被配置为在延迟周期内禁用所述收发器。7.根据权利要求1所述的TPMS传感器模块，其中：所述确认包括进入连接模式的请求，并且在所述确认包括进入所述连接模式的所述请求的情况下，所述微控制器单元被配置为重写进入所述待机模式，并指示所述收发器进入所述连接模式。8.根据权利要求7所述的TPMS传感器模块，其中包括进入所述连接模式的所述请求的所述确认进一步包括所述TPMS传感器模块专用的标识符。9.根据权利要求1所述的TPMS传感器模块，其中：所述确认包括对数据的请求，并且在所述确认包括所述对数据的请求的情况下，所述微控制器单元被配置为重写进入所述待机模式，并指示所述收发器传输所请求的数据。2CN110065348A权利要求书2/3页10.根据权利要求1所述的TPMS传感器模块，其中：所述确认包括与所述确认的发起者相对应的发起者标识符，并且所述微控制器被配置为将所述发起者标识符添加到可信设备列表中。11.一种胎压监控系统(TPMS)，包括：TPMS传感器模块，包括第一收发器，所述第一收发器被配置为传输包括胎压信息的消息；车辆控制单元，包括第二收发器，所述第二收发器被配置为接收所述消息，并且进一步被配置为响应于所接收的消息传输确认，其中在所述第一收发器接收到所述确认的情况下，所述TPMS传感器模块被配置为将所述第一收发器设置为待机模式，并且其中在所述第一收发器没有接收到所述确认的
