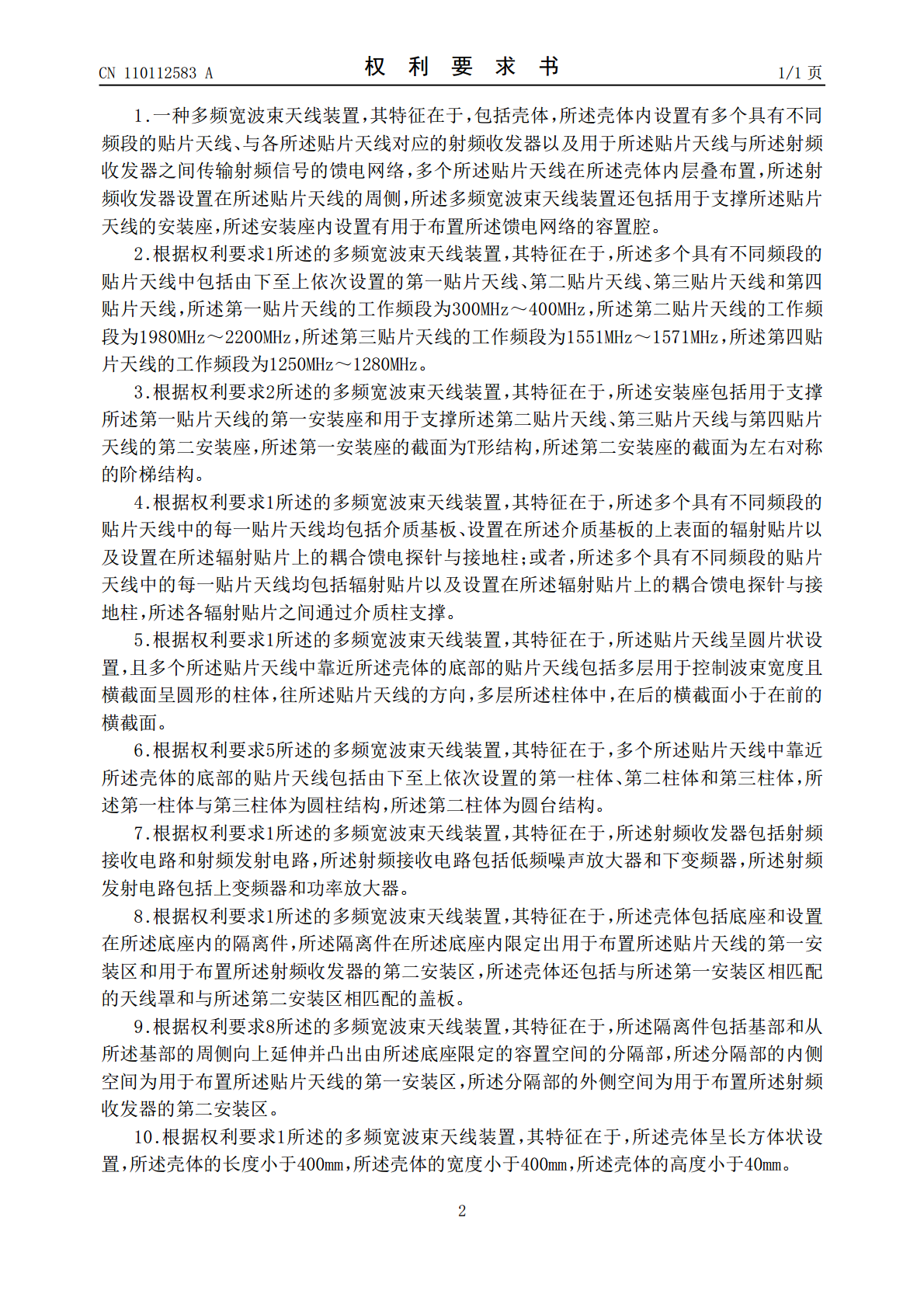

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110112583A(43)申请公布日2019.08.09(21)申请号201910469677.2(22)申请日2019.05.31(71)申请人东莞市兴际通通信技术有限公司地址523000广东省东莞市松山湖园区工业西路14号3栋317室(72)发明人王孝卫姚德安陈菲吴宏伟(74)专利代理机构深圳市华勤知识产权代理事务所(普通合伙)44426代理人隆毅(51)Int.Cl.H01Q21/30(2006.01)H01Q1/12(2006.01)H01Q1/38(2006.01)H01Q1/42(2006.01)H01Q1/52(2006.01)权利要求书1页说明书5页附图4页(54)发明名称多频宽波束天线装置(57)摘要本发明公开一种多频宽波束天线装置，该多频宽波束天线装置包括壳体，所述壳体内设置有多个具有不同频段的贴片天线、与各所述贴片天线对应的射频收发器以及用于所述贴片天线与所述射频收发器之间传输射频信号的馈电网络，多个所述贴片天线在所述壳体内层叠布置，所述射频收发器设置在所述贴片天线的周侧，所述多频宽波束天线装置还包括用于支撑所述贴片天线的安装座，所述安装座内设置有用于布置所述馈电网络的容置腔。本发明所提出的多频宽波束天线装置的体积较小且结构紧凑。CN110112583ACN110112583A权利要求书1/1页1.一种多频宽波束天线装置，其特征在于，包括壳体，所述壳体内设置有多个具有不同频段的贴片天线、与各所述贴片天线对应的射频收发器以及用于所述贴片天线与所述射频收发器之间传输射频信号的馈电网络，多个所述贴片天线在所述壳体内层叠布置，所述射频收发器设置在所述贴片天线的周侧，所述多频宽波束天线装置还包括用于支撑所述贴片天线的安装座，所述安装座内设置有用于布置所述馈电网络的容置腔。2.根据权利要求1所述的多频宽波束天线装置，其特征在于，所述多个具有不同频段的贴片天线中包括由下至上依次设置的第一贴片天线、第二贴片天线、第三贴片天线和第四贴片天线，所述第一贴片天线的工作频段为300MHz～400MHz，所述第二贴片天线的工作频段为1980MHz～2200MHz，所述第三贴片天线的工作频段为1551MHz～1571MHz，所述第四贴片天线的工作频段为1250MHz～1280MHz。3.根据权利要求2所述的多频宽波束天线装置，其特征在于，所述安装座包括用于支撑所述第一贴片天线的第一安装座和用于支撑所述第二贴片天线、第三贴片天线与第四贴片天线的第二安装座，所述第一安装座的截面为T形结构，所述第二安装座的截面为左右对称的阶梯结构。4.根据权利要求1所述的多频宽波束天线装置，其特征在于，所述多个具有不同频段的贴片天线中的每一贴片天线均包括介质基板、设置在所述介质基板的上表面的辐射贴片以及设置在所述辐射贴片上的耦合馈电探针与接地柱；或者，所述多个具有不同频段的贴片天线中的每一贴片天线均包括辐射贴片以及设置在所述辐射贴片上的耦合馈电探针与接地柱，所述各辐射贴片之间通过介质柱支撑。5.根据权利要求1所述的多频宽波束天线装置，其特征在于，所述贴片天线呈圆片状设置，且多个所述贴片天线中靠近所述壳体的底部的贴片天线包括多层用于控制波束宽度且横截面呈圆形的柱体，往所述贴片天线的方向，多层所述柱体中，在后的横截面小于在前的横截面。6.根据权利要求5所述的多频宽波束天线装置，其特征在于，多个所述贴片天线中靠近所述壳体的底部的贴片天线包括由下至上依次设置的第一柱体、第二柱体和第三柱体，所述第一柱体与第三柱体为圆柱结构，所述第二柱体为圆台结构。7.根据权利要求1所述的多频宽波束天线装置，其特征在于，所述射频收发器包括射频接收电路和射频发射电路，所述射频接收电路包括低频噪声放大器和下变频器，所述射频发射电路包括上变频器和功率放大器。8.根据权利要求1所述的多频宽波束天线装置，其特征在于，所述壳体包括底座和设置在所述底座内的隔离件，所述隔离件在所述底座内限定出用于布置所述贴片天线的第一安装区和用于布置所述射频收发器的第二安装区，所述壳体还包括与所述第一安装区相匹配的天线罩和与所述第二安装区相匹配的盖板。9.根据权利要求8所述的多频宽波束天线装置，其特征在于，所述隔离件包括基部和从所述基部的周侧向上延伸并凸出由所述底座限定的容置空间的分隔部，所述分隔部的内侧空间为用于布置所述贴片天线的第一安装区，所述分隔部的外侧空间为用于布置所述射频收发器的第二安装区。10.根据权利要求1所述的多频宽波束天线装置，其特征在于，所述壳体呈长方体状设置，所述壳体的长度小于400mm，所述壳体的宽度小于400mm，所述壳体的高度小于40mm。2CN110112583A说明书1/5页多频宽波束天线装置技术领域[
