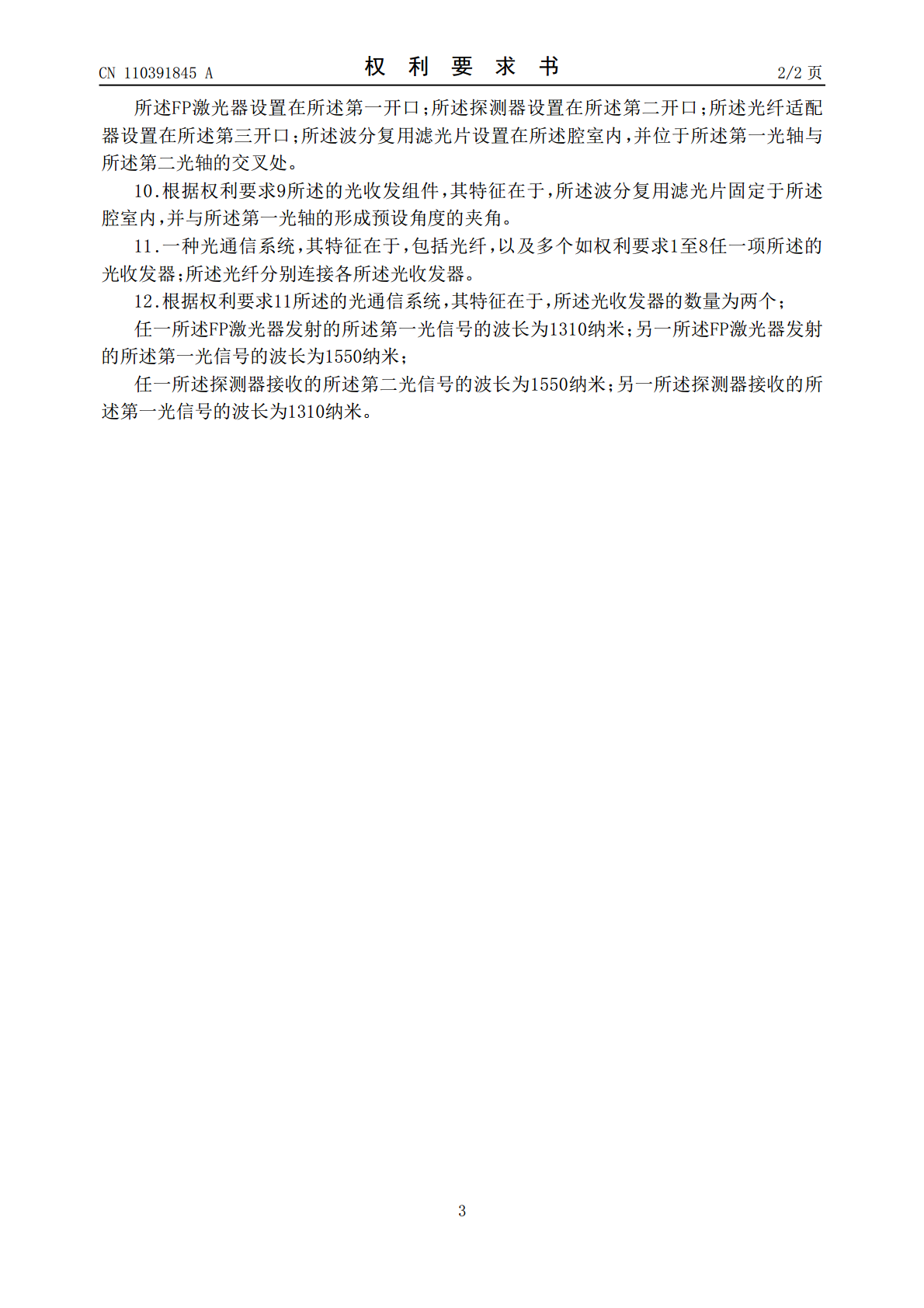

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110391845A(43)申请公布日2019.10.29(21)申请号201910673608.3(22)申请日2019.07.24(71)申请人光为科技（广州）有限公司地址510700广东省广州市黄埔区南翔一路68号第（2）栋二楼210、211、212房(72)发明人黄愚李海坚(74)专利代理机构广州华进联合专利商标代理有限公司44224代理人周玲(51)Int.Cl.H04B10/40(2013.01)H04B10/2575(2013.01)G02B6/42(2006.01)权利要求书2页说明书8页附图4页(54)发明名称光收发器、光收发组件及光通信系统(57)摘要本申请涉及一种光收发器、光收发组件及光通信系统，其中一种光收发器，包括FP激光器、探测器、波分复用滤光片和电路板；电路板分别连接FP激光器和探测器；波分复用滤光片设于FP激光器的发射光路与探测器的接收光路的交叉处；来自电路板的第一电信号触发FP激光器生成第一光信号，第一光信号沿发射光路透过波分复用滤光片后输出；第二光信号沿接收光路传输到波分复用滤光片；波分复用滤光片将第二光信号反射至探测器处；探测器将第二光信号转换为第二电信号，并将第二电信号传输给电路板。本申请实现了单纤双向的5G光通信，并避免5G前传中，由于光功率过高造成接收端饱和导致的信号丢失，提高了5G通信的可靠性。CN110391845ACN110391845A权利要求书1/2页1.一种光收发器，其特征在于，包括FP激光器、探测器、波分复用滤光片和电路板；所述电路板分别连接所述FP激光器和所述探测器；所述波分复用滤光片设于所述FP激光器的发射光路与所述探测器的接收光路的交叉处；来自所述电路板的第一电信号触发所述FP激光器生成第一光信号，所述第一光信号沿所述发射光路透过所述波分复用滤光片后输出；所述第二光信号沿所述接收光路传输到所述波分复用滤光片；所述波分复用滤光片将所述第二光信号反射至所述探测器处；所述探测器将所述第二光信号转换为第二电信号，并将所述第二电信号传输给所述电路板；其中，所述第一电信号、所述第二电信号、所述第一光信号和所述第二光信号均为5G信号。2.根据权利要求1所述的光收发器，其特征在于，所述电路板包括控制电路，数字诊断监控电路，激光驱动电路，以及均用于连接外部电信号处理电路的第一时钟数据恢复电路、第二时钟数据恢复电路；所述控制电路分别连接所述数字诊断监控电路、所述激光驱动电路、所述第一时钟数据恢复电路和所述第二时钟数据恢复电路；所述第一时钟数据恢复电路连接所述激光驱动电路；所述激光驱动电路连接所述FP激光器；所述第二时钟数据恢复电路连接所述探测器。3.根据权利要求2所述的光收发器，其特征在于，所述电路板还包括跨阻放大器和限幅放大器；所述第二时钟数据恢复电路依次通过所述限幅放大器、所述跨阻放大器连接所述探测器。4.根据权利要求1所述的光收发器，其特征在于，所述光收发器还包括连接所述电路板的监控光电二极管。5.根据权利要求2所述的光收发器，其特征在于，所述电路板还包括电源管理电路；所述电源管理电路分别连接所述控制电路、所述数字诊断监控电路、所述激光驱动电路、所述第一时钟数据恢复电路和所述第二时钟数据恢复电路。6.根据权利要求1至5任一项所述的光收发器，其特征在于，所述FP激光器的速率包括25Gbps或25Gbps以上；所述第一光信号与所述第二光信号的波长不同。7.根据权利要求6所述的光收发器，其特征在于，所述第一光信号的波长为1310纳米，所述第二光信号的波长为1550纳米；或者，所述第一光信号的波长为1550纳米，所述第二光信号的波长为1310纳米。8.根据权利要求1至5任一项所述的光收发器，其特征在于，所述探测器为PIN探测器。9.一种光收发组件，其特征在于，包括底座，光纤适配器以及如权利要求1至8任一项所述的光收发器；所述底座包括腔室，沿第一光轴设置的第一开口，沿第二光轴设置的第二开口，以及沿所述第一光轴或所述第二光轴设置的第三开口；所述第一开口、所述第二开口和所述第三开口均用于连通所述腔室与外部；2CN110391845A权利要求书2/2页所述FP激光器设置在所述第一开口；所述探测器设置在所述第二开口；所述光纤适配器设置在所述第三开口；所述波分复用滤光片设置在所述腔室内，并位于所述第一光轴与所述第二光轴的交叉处。10.根据权利要求9所述的光收发组件，其特征在于，所述波分复用滤光片固定于所述腔室内，并与所述第一光轴的形成预设角度的夹角。11.一种光通信系统，其特征在于，包括光纤，以及多个如权利要求1至8任一项所述的光收发器；所述光纤分别连接各所述光收发器。12.根据权利要求11所述的光通信系统，其特征在于，
