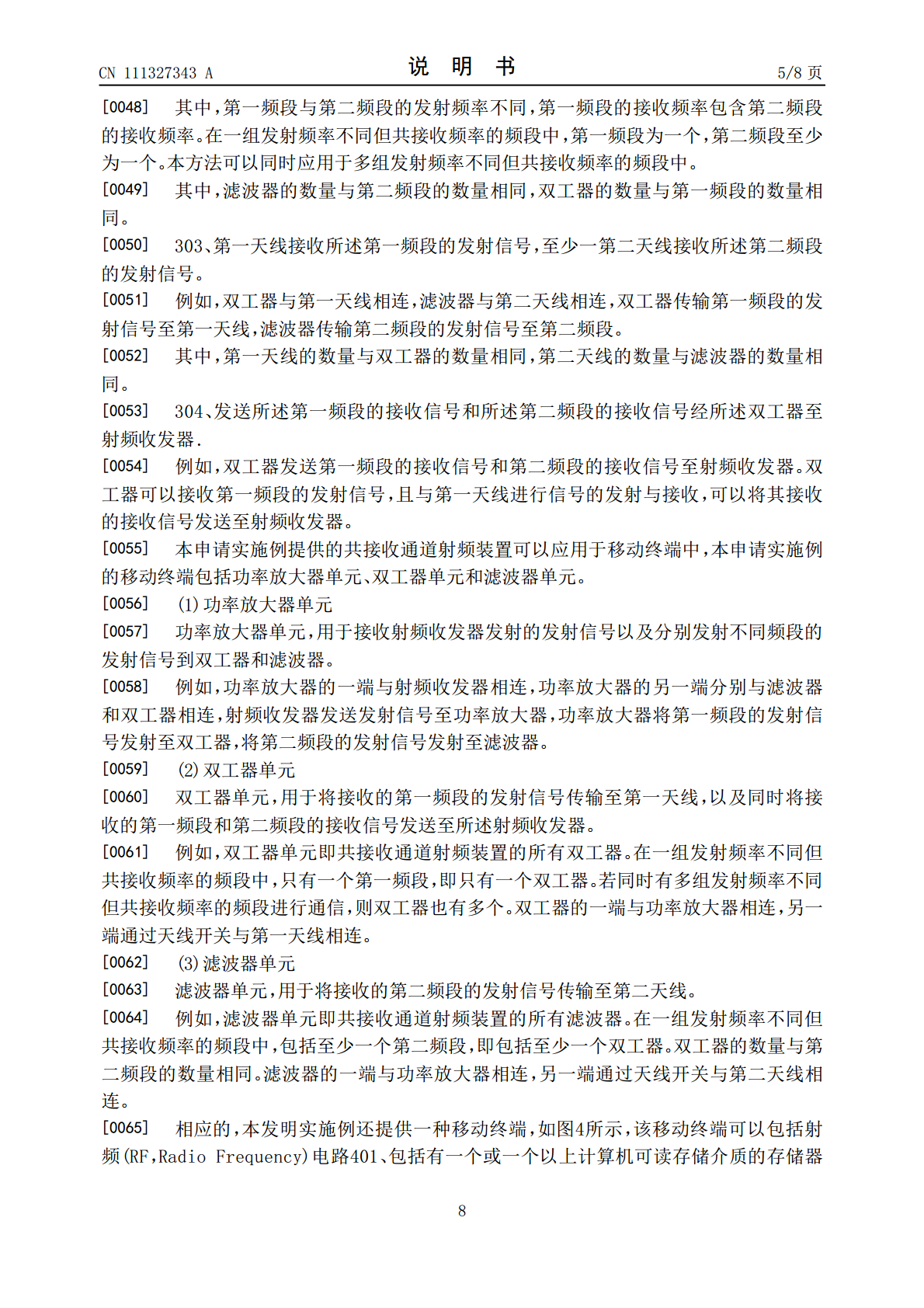

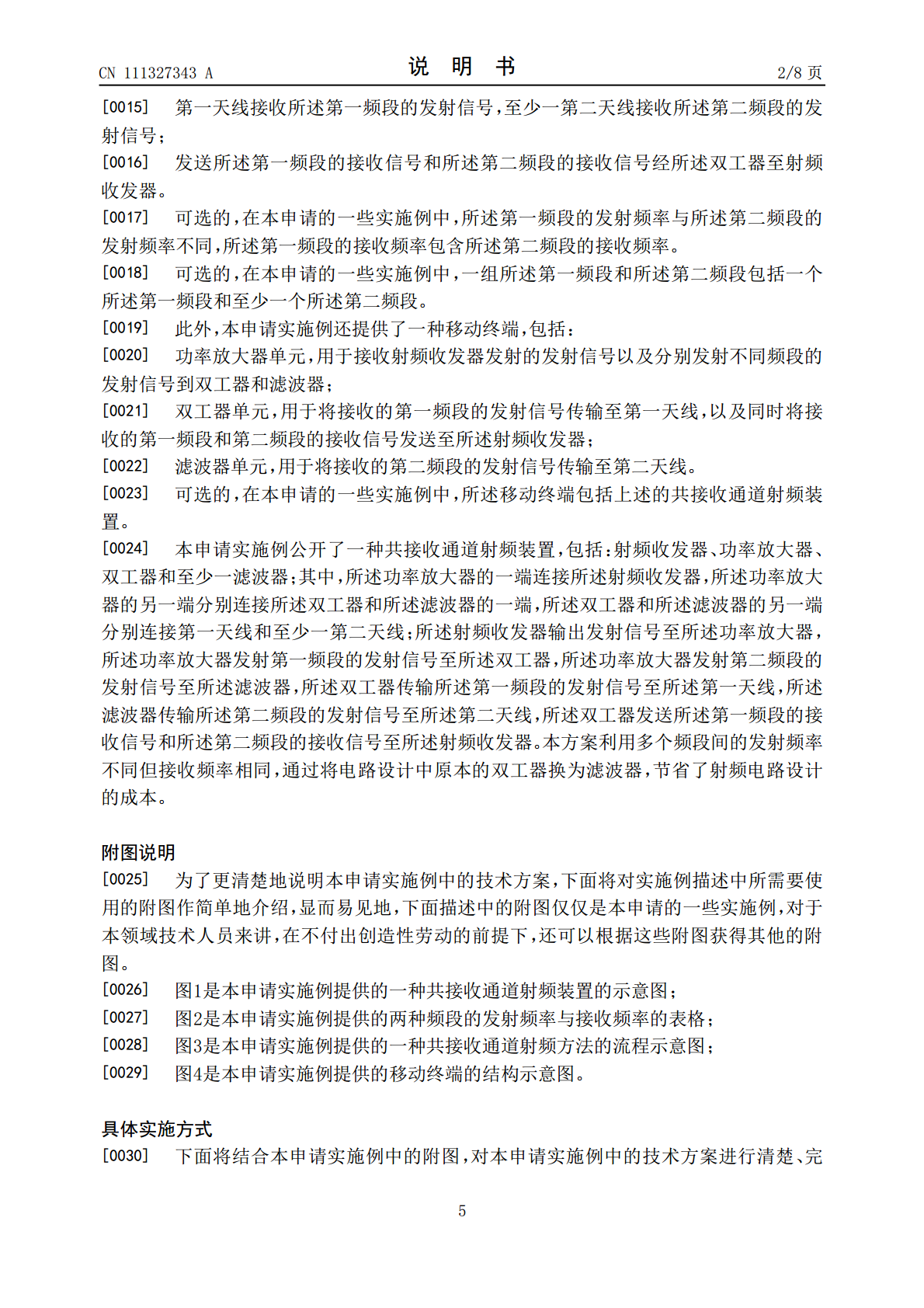

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111327343A(43)申请公布日2020.06.23(21)申请号202010152415.6(22)申请日2020.03.06(71)申请人惠州TCL移动通信有限公司地址516006广东省惠州市仲恺高新区和畅七路西86号(72)发明人冯旭(74)专利代理机构深圳紫藤知识产权代理有限公司44570代理人杨艇要(51)Int.Cl.H04B1/40(2015.01)H04B1/50(2006.01)H04B1/00(2006.01)权利要求书2页说明书8页附图2页(54)发明名称一种共接收通道射频装置、方法及移动终端(57)摘要本申请实施例公开了一种共接收通道射频装置，包括：射频收发器、功率放大器、双工器和至少一滤波器；其中，功率放大器的一端连接射频收发器，功率放大器的另一端分别连接双工器和滤波器的一端，双工器和滤波器的另一端分别连接第一天线和至少一第二天线；射频收发器输出发射信号至功率放大器，功率放大器发射第一频段的发射信号至双工器，功率放大器发射第二频段的发射信号至滤波器，双工器传输第一频段的发射信号至第一天线，滤波器传输第二频段的发射信号至第二天线，双工器发送第一频段的接收信号和第二频段的接收信号至射频收发器。本方案通过将射频电路中原本的双工器换为滤波器，节省了射频电路设计的成本。CN111327343ACN111327343A权利要求书1/2页1.一种共接收通道射频装置，其特征在于，包括：射频收发器、功率放大器、双工器和至少一滤波器；其中，所述功率放大器的一端连接所述射频收发器，所述功率放大器的另一端分别连接所述双工器和所述滤波器的一端，所述双工器和所述滤波器的另一端分别连接第一天线和至少一第二天线；所述射频收发器输出发射信号至所述功率放大器，所述功率放大器发射第一频段的发射信号至所述双工器，所述功率放大器发射第二频段的发射信号至所述滤波器，所述双工器传输所述第一频段的发射信号至所述第一天线，所述滤波器传输所述第二频段的发射信号至所述第二天线，所述双工器发送所述第一频段的接收信号和所述第二频段的接收信号至所述射频收发器。2.根据权利要求1所述的共接收通道射频装置，其特征在于，所述第一频段的发射频率与所述第二频段的发射频率不同，所述第一频段的接收频率包含所述第二频段的接收频率。3.根据权利要求1所述的共接收通道射频装置，其特征在于，所述共接收通道射频装置包括至少一组所述第一频段和所述第二频段，其中，一组所述第一频段和所述第二频段包括一个所述第一频段和至少一个所述第二频段。4.根据权利要求1所述的共接收通道射频装置，其特征在于，所述双工器通过第一天线开关连接所述第一天线，所述滤波器通过第二天线开关连接所述第二天线。5.根据权利要求1所述的共接收通道射频装置，其特征在于，所述共接收通道射频装置的双工模式为频分双工。6.一种共接收通道射频方法，其特征在于，包括：输出发射信号至功率放大器；传输第一频段的发射信号经所述功率放大器到双工器，传输第二频段的发射信号经所述功率发射器到至少一滤波器；第一天线接收所述第一频段的发射信号，至少一第二天线接收所述第二频段的发射信号；发送所述第一频段的接收信号和所述第二频段的接收信号经所述双工器至射频收发器。7.根据权利要求6所述的共接收通道射频方法，其特征在于，所述第一频段的发射频率与所述第二频段的发射频率不同，所述第一频段的接收频率包含所述第二频段的接收频率。8.根据权利要求6所述的共接收通道射频方法，其特征在于，一组所述第一频段和所述第二频段包括一个所述第一频段和至少一个所述第二频段。9.一种移动终端，其特征在于，包括：功率放大器单元，用于接收射频收发器发射的发射信号以及分别发射不同频段的发射信号到双工器和滤波器；双工器单元，用于将接收的第一频段的发射信号传输至第一天线，以及同时将接收的第一频段和第二频段的接收信号发送至所述射频收发器；滤波器单元，用于将接收的第二频段的发射信号传输至第二天线。2CN111327343A权利要求书2/2页10.根据权利要求9所述移动终端，其特征在于，包括如权利要求1至5所述的共接收通道射频装置。3CN111327343A说明书1/8页一种共接收通道射频装置、方法及移动终端技术领域[0001]本申请涉及移动终端技术领域，具体涉及一种共接收通道射频装置、方法及移动终端。背景技术[0002]在射频电路设计上，经常有的版本设计中包含bands间(band是指某段系统可用的频段)，当多个band分别在不同的天线上进行射频信号传递时，其发射频率不同但是共接收频率，如何利用多个band的共接收频率，以达到节省成本的目的，是现有技术中一个需要改进的问题。发明内容[0003]本申请实施例提供一种共
