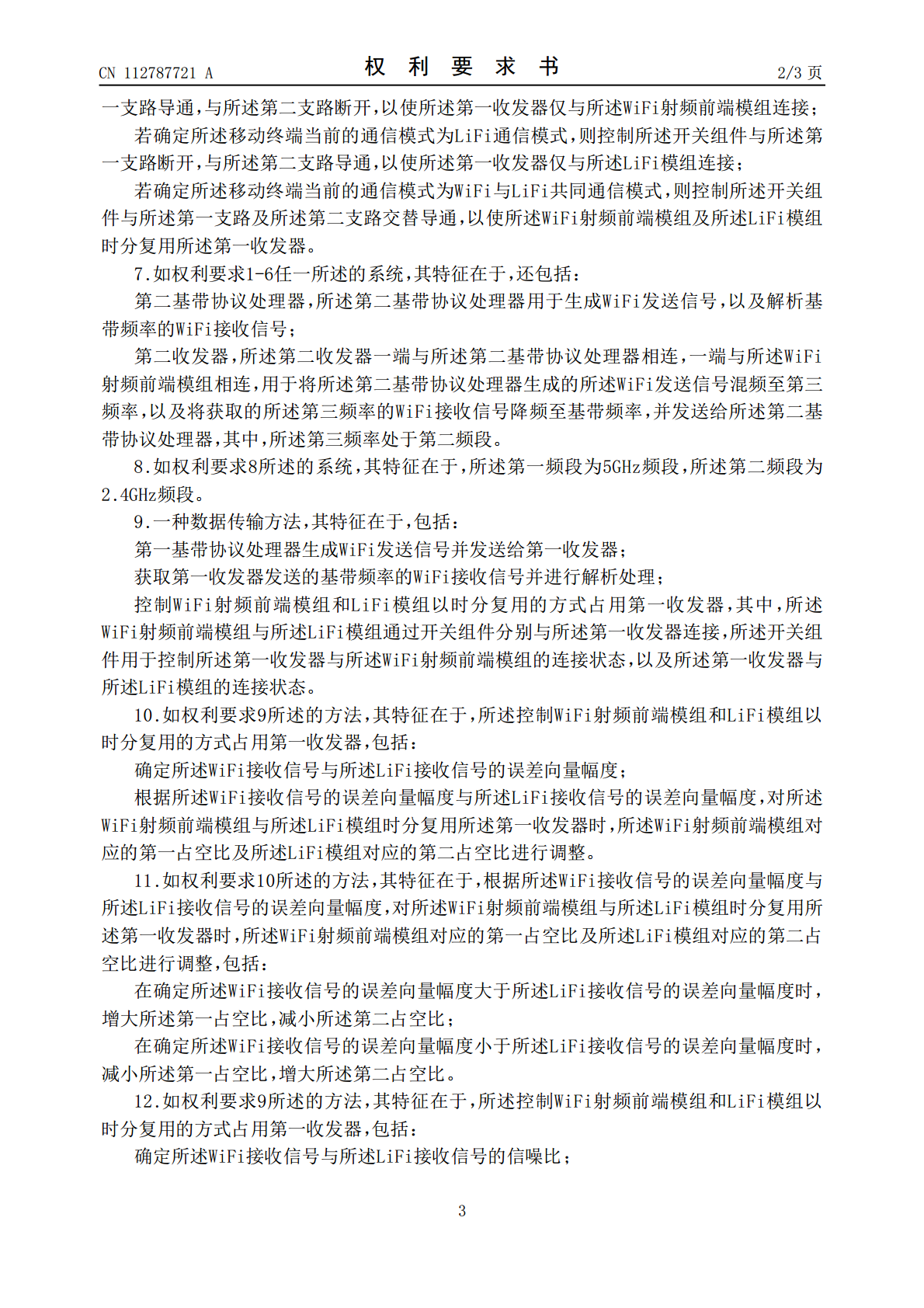

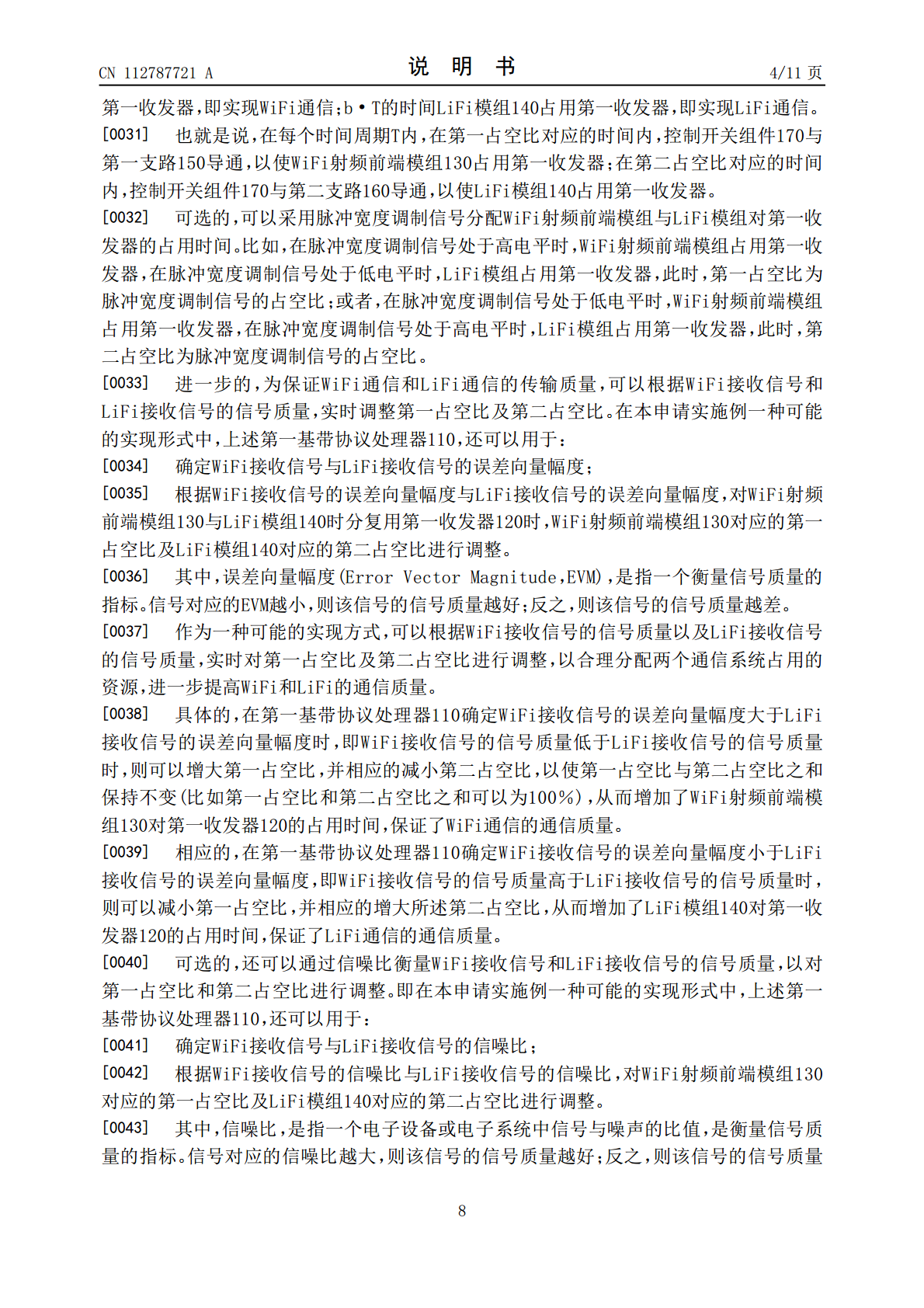

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112787721A(43)申请公布日2021.05.11(21)申请号201911093902.3(22)申请日2019.11.11(71)申请人OPPO广东移动通信有限公司地址523860广东省东莞市长安镇乌沙海滨路18号(72)发明人郭富祥(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙)11201代理人蔡丽(51)Int.Cl.H04B10/116(2013.01)H04B1/40(2015.01)权利要求书3页说明书11页附图2页(54)发明名称数据传输系统、方法及终端(57)摘要本申请提出一种数据传输系统、方法及终端。所述系统包括：第一基带协议处理器；与第一基带协议处理器相连的第一收发器；一端与第一收发器连接，另一端通过第一支路与WiFi射频前端模组连接，以及通过第二支路与LiFi模组连接的开关组件；通过开关组件与第一收发器相连的WiFi射频前端模组；以及通过开关组件与第一收发器相连LiFi模组，其中，WiFi射频前端模组与LiFi模组时分复用第一收发器。由此，同时实现了终端的LiFi和WiFi通信功能，节约了终端的生产成本。CN112787721ACN112787721A权利要求书1/3页1.一种数据传输系统，其特征在于，包括：第一基带协议处理器，所述第一基带协议处理器用于生成无线保真WiFi发送信号，以及解析基带频率的WiFi接收信号；第一收发器，所述第一收发器与所述第一基带协议处理器相连，用于将所述第一基带协议处理器生成的所述WiFi发送信号混频至第一频率，以及将获取的所述第一频率的WiFi接收信号降频至基带频率，并发送给所述第一基带协议处理器，其中，所述第一频率处于第一频段；开关组件，所述开关组件一端与所述第一收发器连接，另一端通过第一支路与WiFi射频前端模组连接，以及通过第二支路与LiFi模组连接，用于控制所述第一收发器与所述WiFi射频前端模组的连接状态，以及所述第一收发器与所述LiFi模组的连接状态；WiFi射频前端模组，所述WiFi射频前端模组通过所述开关组件与所述第一收发器相连，用于发送所述第一频率的WiFi发送信号，以及接收所述第一频率的WiFi接收信号；及光保真LiFi模组，所述LiFi模组通过开关组件与所述第一收发器相连，用于将所述第一频率的WiFi发送信号混频至第二频率，以生成第二频率的LiFi发送信号，并发送所述第二频率的LiFi发送信号，以及接收所述第二频率的LiFi接收信号，并将所述第二频率的LiFi接收信号还原至第一频率；其中，所述WiFi射频前端模组与所述LiFi模组通过时分复用的方式占用所述第一收发器。2.如权利要求1所述的系统，其特征在于，所述第一基带协议处理器，还用于：确定所述WiFi接收信号与所述LiFi接收信号的误差向量幅度；根据所述WiFi接收信号的误差向量幅度与所述LiFi接收信号的误差向量幅度，对所述WiFi射频前端模组与所述LiFi模组时分复用所述第一收发器时，所述WiFi射频前端模组对应的第一占空比及所述LiFi模组对应的第二占空比进行调整。3.如权利要求2所述的系统，其特征在于，所述第一基带协议处理器，还用于：在确定所述WiFi接收信号的误差向量幅度大于所述LiFi接收信号的误差向量幅度时，增大所述第一占空比，减小所述第二占空比；在确定所述WiFi接收信号的误差向量幅度小于所述LiFi接收信号的误差向量幅度时，减小所述第一占空比，增大所述第二占空比。4.如权利要求1所述的系统，其特征在于，所述第一基带协议处理器，还用于：确定所述WiFi接收信号与所述LiFi接收信号的信噪比；根据所述WiFi接收信号的信噪比与所述LiFi接收信号的信噪比，对所述WiFi射频前端模组对应的第一占空比及所述LiFi模组对应的第二占空比进行调整。5.如权利要求4所述的系统，其特征在于，所述第一基带协议处理器，还用于：在确定所述WiFi接收信号的信噪比大于所述LiFi接收信号的误差向量幅度，减小所述第一占空比，增大所述第二占空比；在确定所述WiFi接收信号的信噪比小于所述LiFi接收信号的信噪比，增大所述第一占空比，减小所述第二占空比。6.如权利要求1所述的系统，其特征在于，所述第一基带协议处理器，还用于：获取移动终端当前的通信模式；若确定所述移动终端当前的通信模式为WiFi通信模式，则控制所述开关组件与所述第2CN112787721A权利要求书2/3页一支路导通，与所述第二支路断开，以使所述第一收发器仅与所述WiFi射频前端模组连接；若确定所述移动终端当前的通信模式为LiFi通信模式，则控制所述开关组件与所述第一支路断开，与所述第二支路导通，以使所述第一收发器仅与所述LiFi模组连接；若确定所
