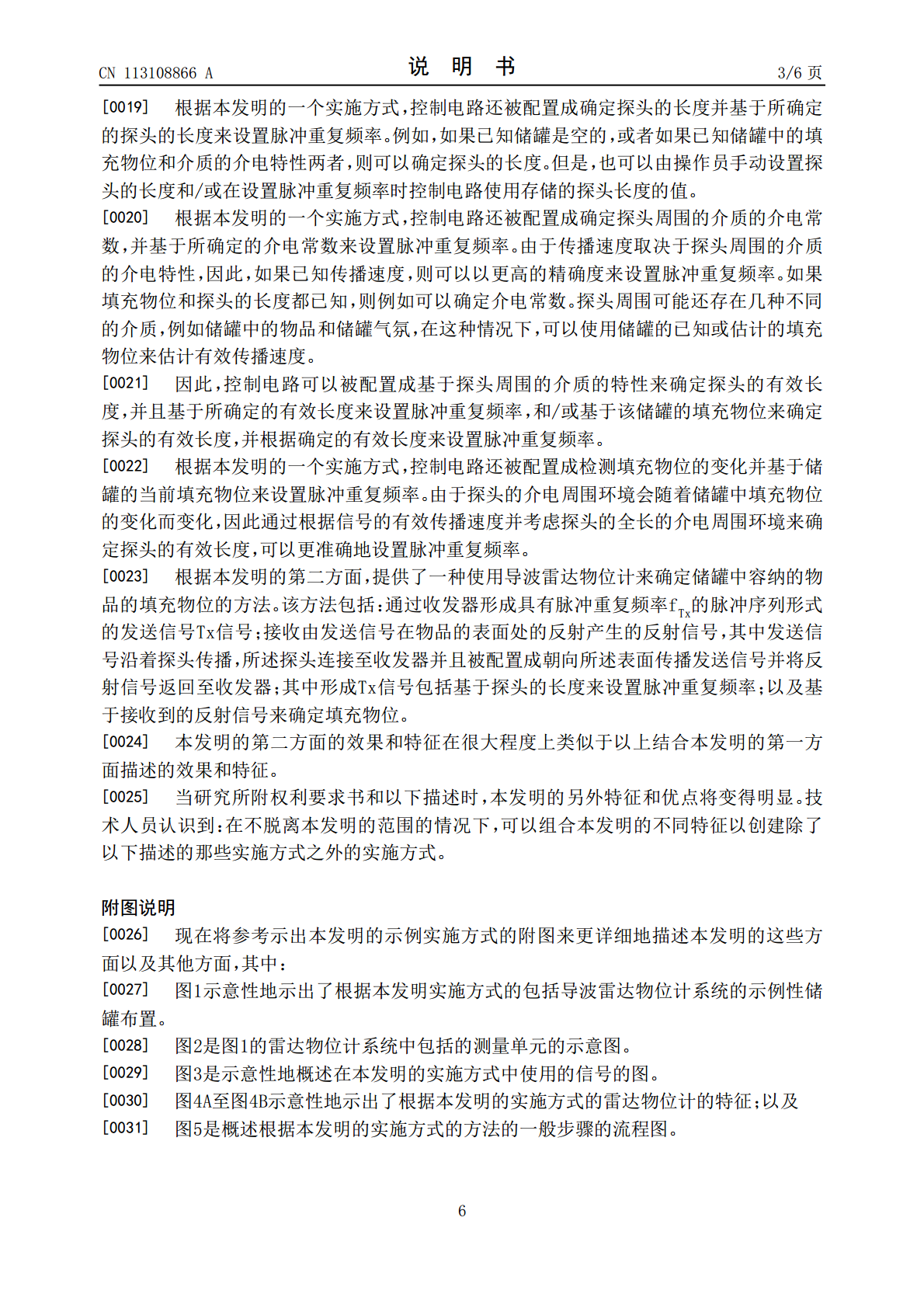

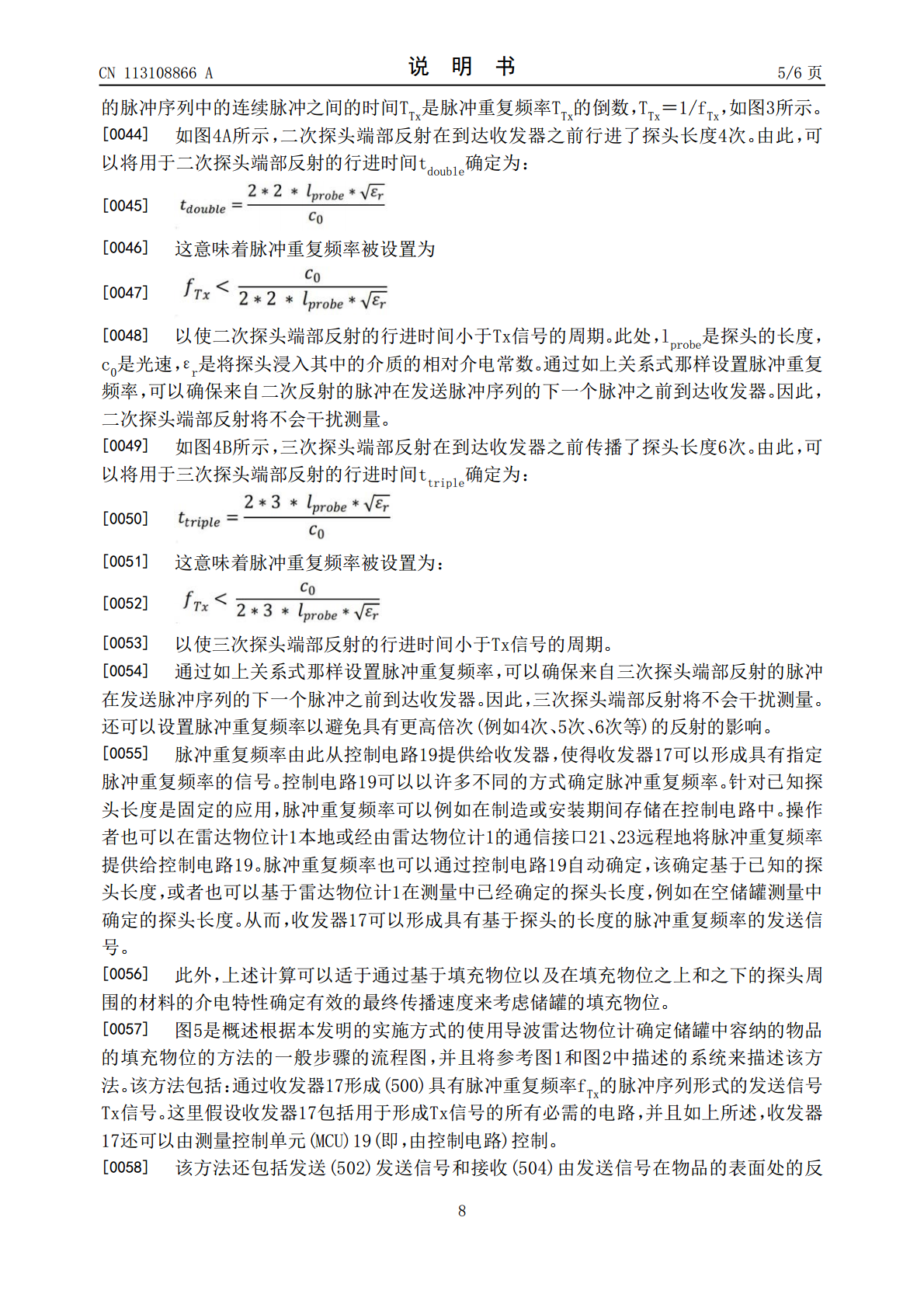

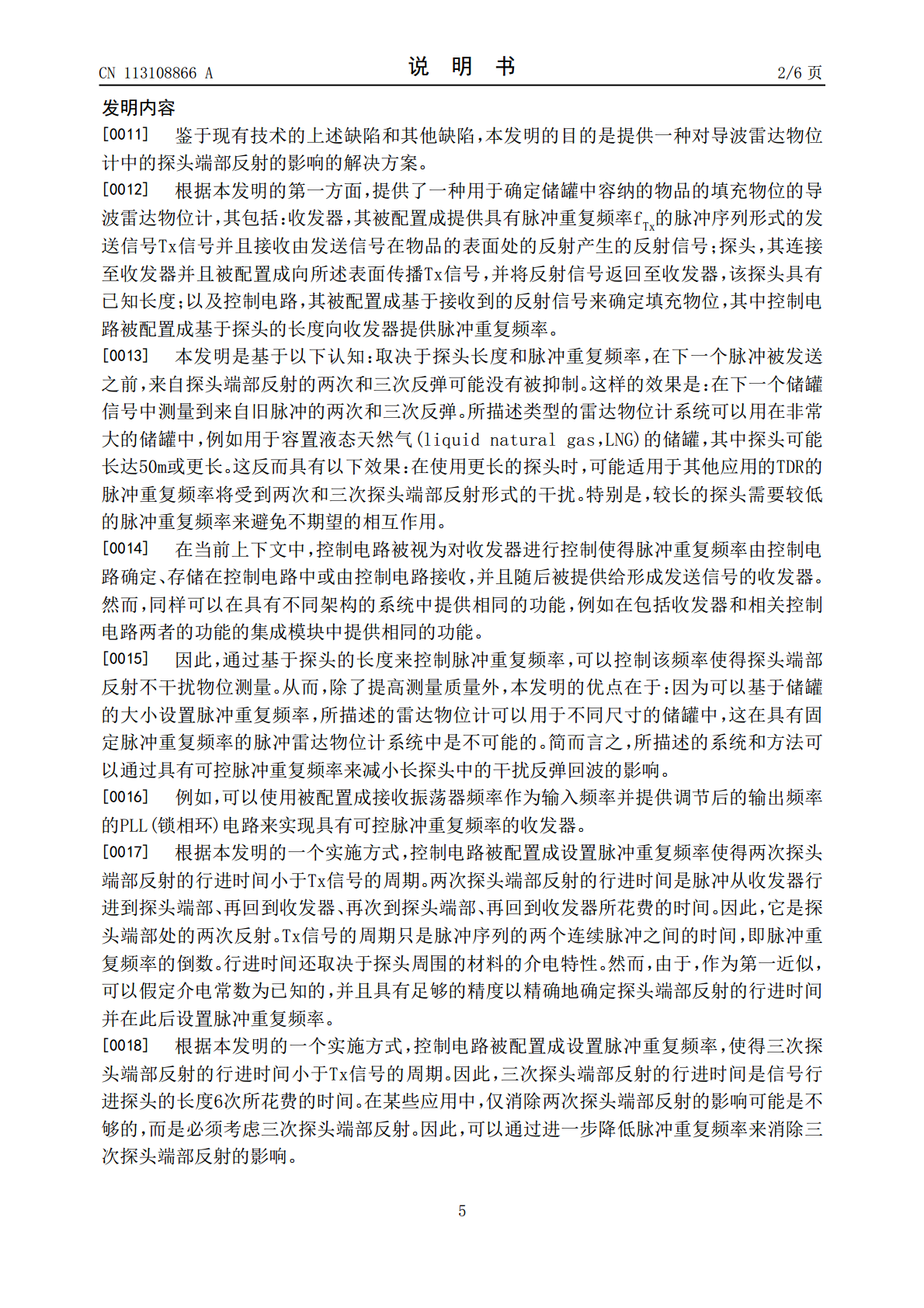

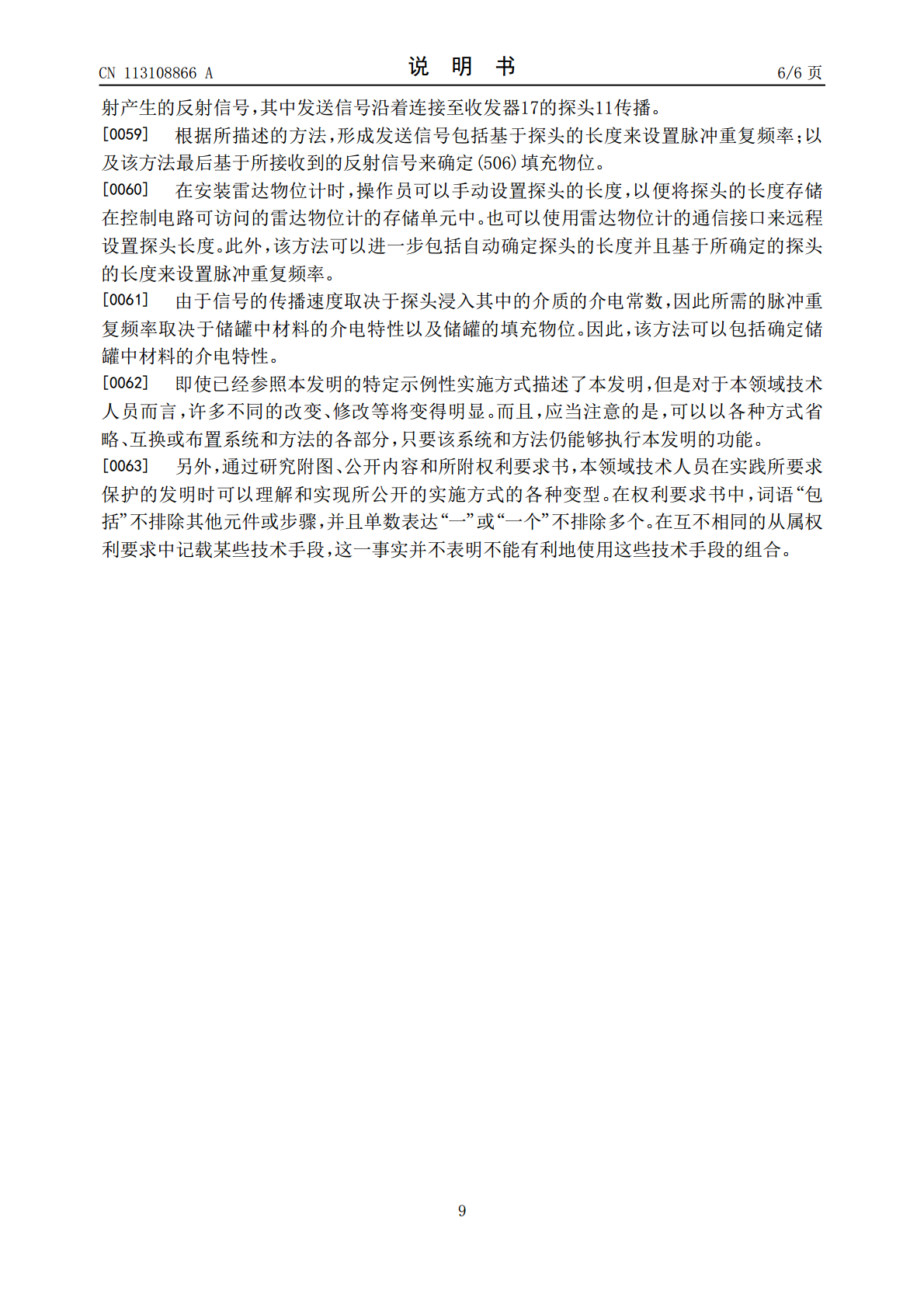

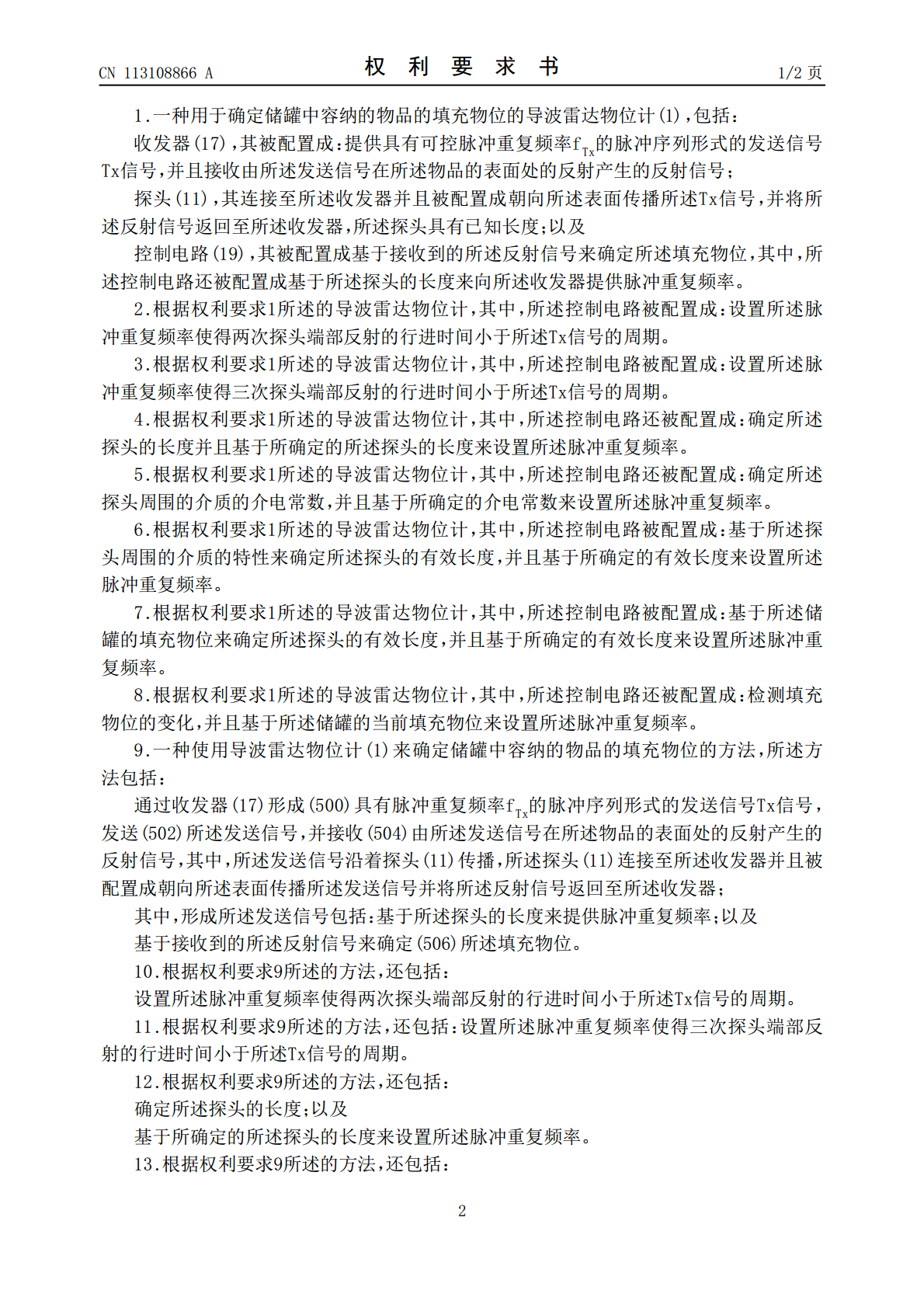

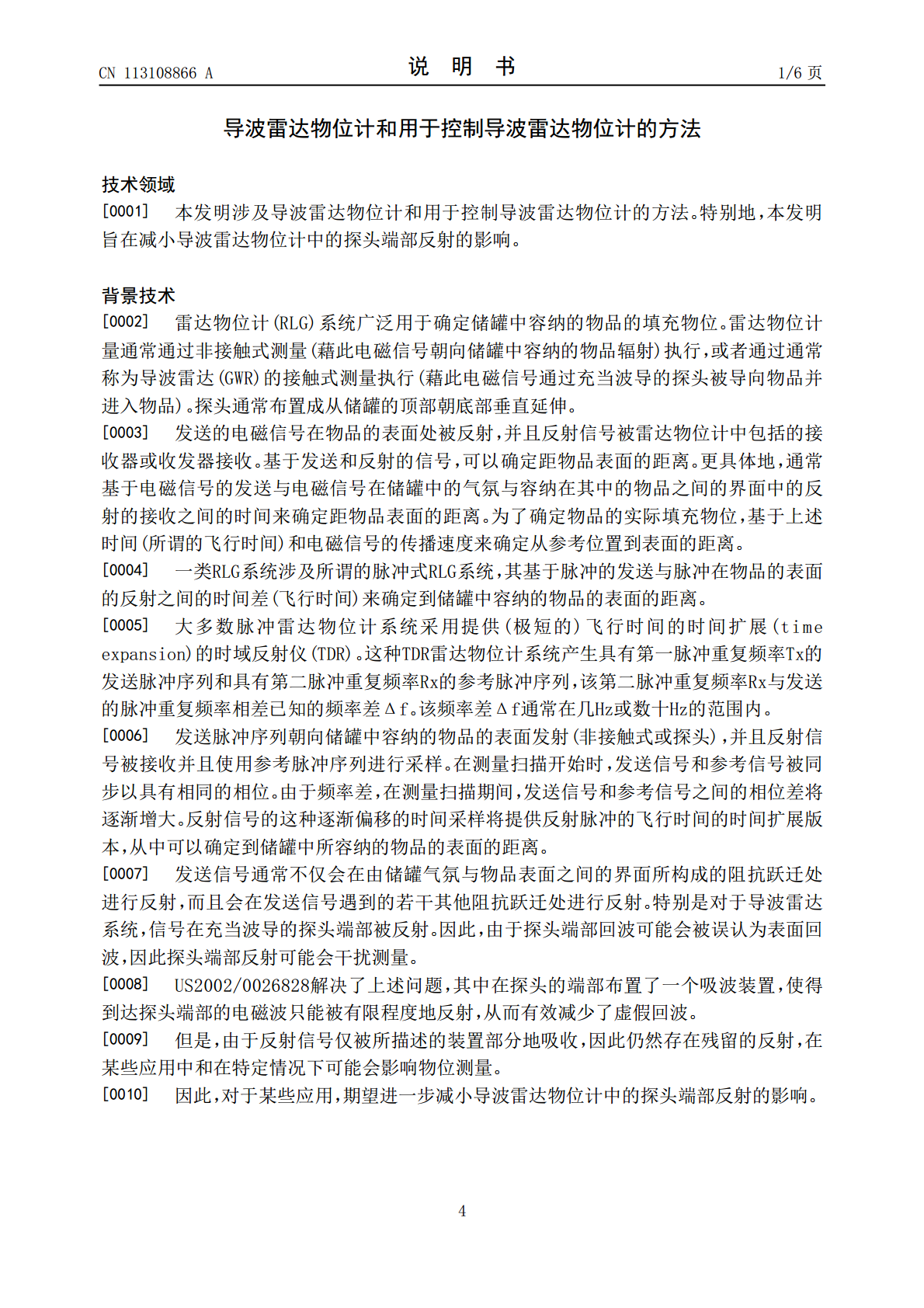

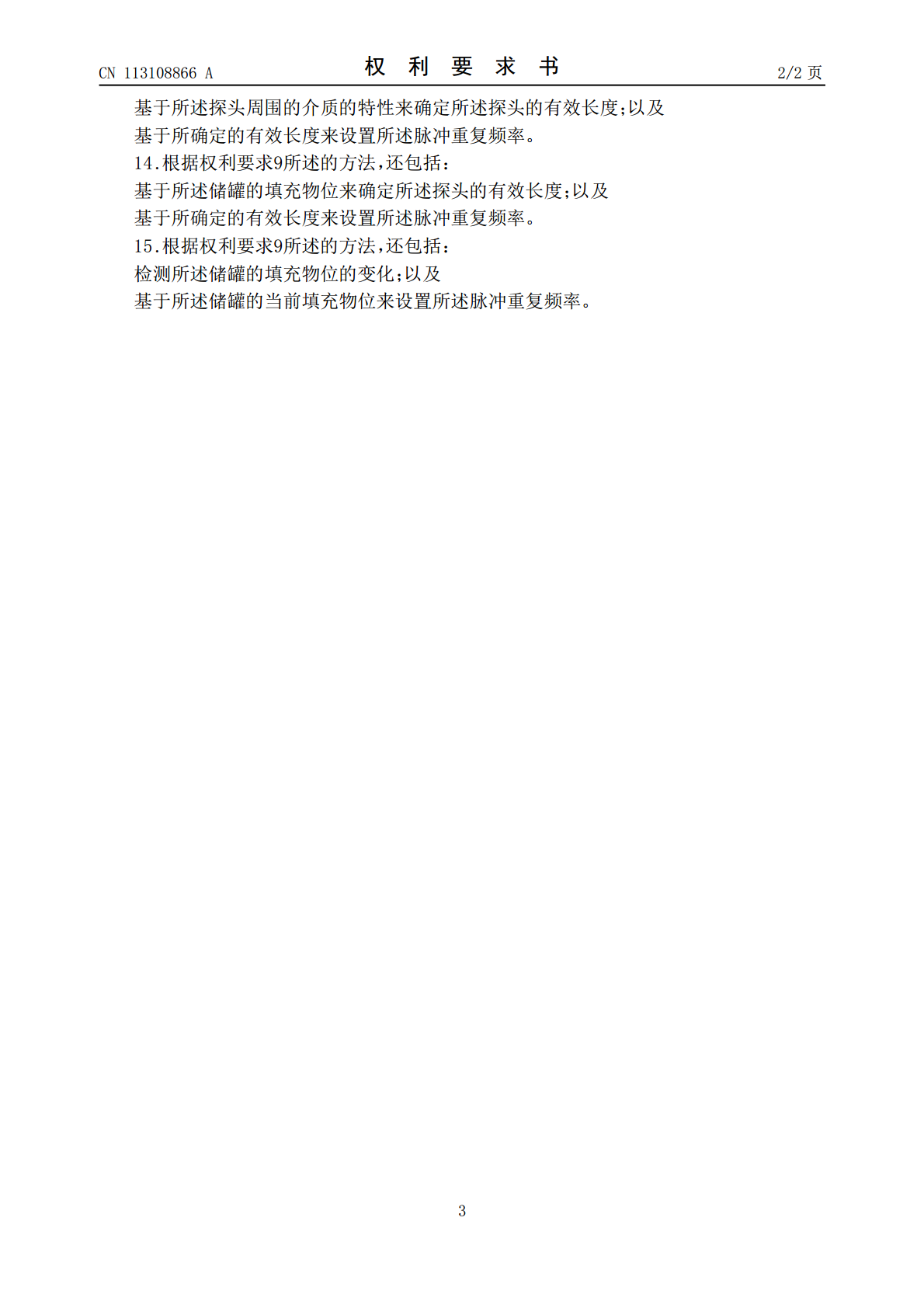

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113108866A(43)申请公布日2021.07.13(21)申请号202110032288.0(22)申请日2021.01.11(30)优先权数据20151410.62020.01.13EP(71)申请人罗斯蒙特储罐雷达股份公司地址瑞典默恩吕克(72)发明人米卡埃尔·埃里克松(74)专利代理机构北京集佳知识产权代理有限公司11227代理人陈炜李德山(51)Int.Cl.G01F23/284(2006.01)权利要求书2页说明书6页附图4页(54)发明名称导波雷达物位计和用于控制导波雷达物位计的方法(57)摘要本发明涉及导波雷达物位计和用于控制导波雷达物位计的方法。一种用于确定储罐中容纳的物品的填充物位的导波雷达物位计(1)包括：收发器(17)，其被配置成提供具有可控脉冲重复频率fTx的脉冲序列形式的发送信号Tx信号并且接收由发送信号在物品的表面处的反射产生的反射信号；探头(11)，其连接至收发器并且被配置成向所述表面传播Tx信号并将反射信号返回至收发器，所述探头具有已知长度；以及控制电路(19)，其被配置成基于接收到的反射信号来确定填充物位，其中控制电路还被配置成基于探头的长度来向收发器提供脉冲重复频率。CN113108866ACN113108866A权利要求书1/2页1.一种用于确定储罐中容纳的物品的填充物位的导波雷达物位计(1)，包括：收发器(17)，其被配置成：提供具有可控脉冲重复频率fTx的脉冲序列形式的发送信号Tx信号，并且接收由所述发送信号在所述物品的表面处的反射产生的反射信号；探头(11)，其连接至所述收发器并且被配置成朝向所述表面传播所述Tx信号，并将所述反射信号返回至所述收发器，所述探头具有已知长度；以及控制电路(19)，其被配置成基于接收到的所述反射信号来确定所述填充物位，其中，所述控制电路还被配置成基于所述探头的长度来向所述收发器提供脉冲重复频率。2.根据权利要求1所述的导波雷达物位计，其中，所述控制电路被配置成：设置所述脉冲重复频率使得两次探头端部反射的行进时间小于所述Tx信号的周期。3.根据权利要求1所述的导波雷达物位计，其中，所述控制电路被配置成：设置所述脉冲重复频率使得三次探头端部反射的行进时间小于所述Tx信号的周期。4.根据权利要求1所述的导波雷达物位计，其中，所述控制电路还被配置成：确定所述探头的长度并且基于所确定的所述探头的长度来设置所述脉冲重复频率。5.根据权利要求1所述的导波雷达物位计，其中，所述控制电路还被配置成：确定所述探头周围的介质的介电常数，并且基于所确定的介电常数来设置所述脉冲重复频率。6.根据权利要求1所述的导波雷达物位计，其中，所述控制电路被配置成：基于所述探头周围的介质的特性来确定所述探头的有效长度，并且基于所确定的有效长度来设置所述脉冲重复频率。7.根据权利要求1所述的导波雷达物位计，其中，所述控制电路被配置成：基于所述储罐的填充物位来确定所述探头的有效长度，并且基于所确定的有效长度来设置所述脉冲重复频率。8.根据权利要求1所述的导波雷达物位计，其中，所述控制电路还被配置成：检测填充物位的变化，并且基于所述储罐的当前填充物位来设置所述脉冲重复频率。9.一种使用导波雷达物位计(1)来确定储罐中容纳的物品的填充物位的方法，所述方法包括：通过收发器(17)形成(500)具有脉冲重复频率fTx的脉冲序列形式的发送信号Tx信号，发送(502)所述发送信号，并接收(504)由所述发送信号在所述物品的表面处的反射产生的反射信号，其中，所述发送信号沿着探头(11)传播，所述探头(11)连接至所述收发器并且被配置成朝向所述表面传播所述发送信号并将所述反射信号返回至所述收发器；其中，形成所述发送信号包括：基于所述探头的长度来提供脉冲重复频率；以及基于接收到的所述反射信号来确定(506)所述填充物位。10.根据权利要求9所述的方法，还包括：设置所述脉冲重复频率使得两次探头端部反射的行进时间小于所述Tx信号的周期。11.根据权利要求9所述的方法，还包括：设置所述脉冲重复频率使得三次探头端部反射的行进时间小于所述Tx信号的周期。12.根据权利要求9所述的方法，还包括：确定所述探头的长度；以及基于所确定的所述探头的长度来设置所述脉冲重复频率。13.根据权利要求9所述的方法，还包括：2CN113108866A权利要求书2/2页基于所述探头周围的介质的特性来确定所述探头的有效长度；以及基于所确定的有效长度来设置所述脉冲重复频率。14.根据权利要求9所述的方法，还包括：基于所述储罐的填充物位来确定所述探头的有效长度；以及基于所确定的有效长度来设置所述脉冲重复频率。15.根据权利要求9所述的方法，还包括：检测所述储罐的填充
