用于空中测试电子设备的系统和方法.pdf

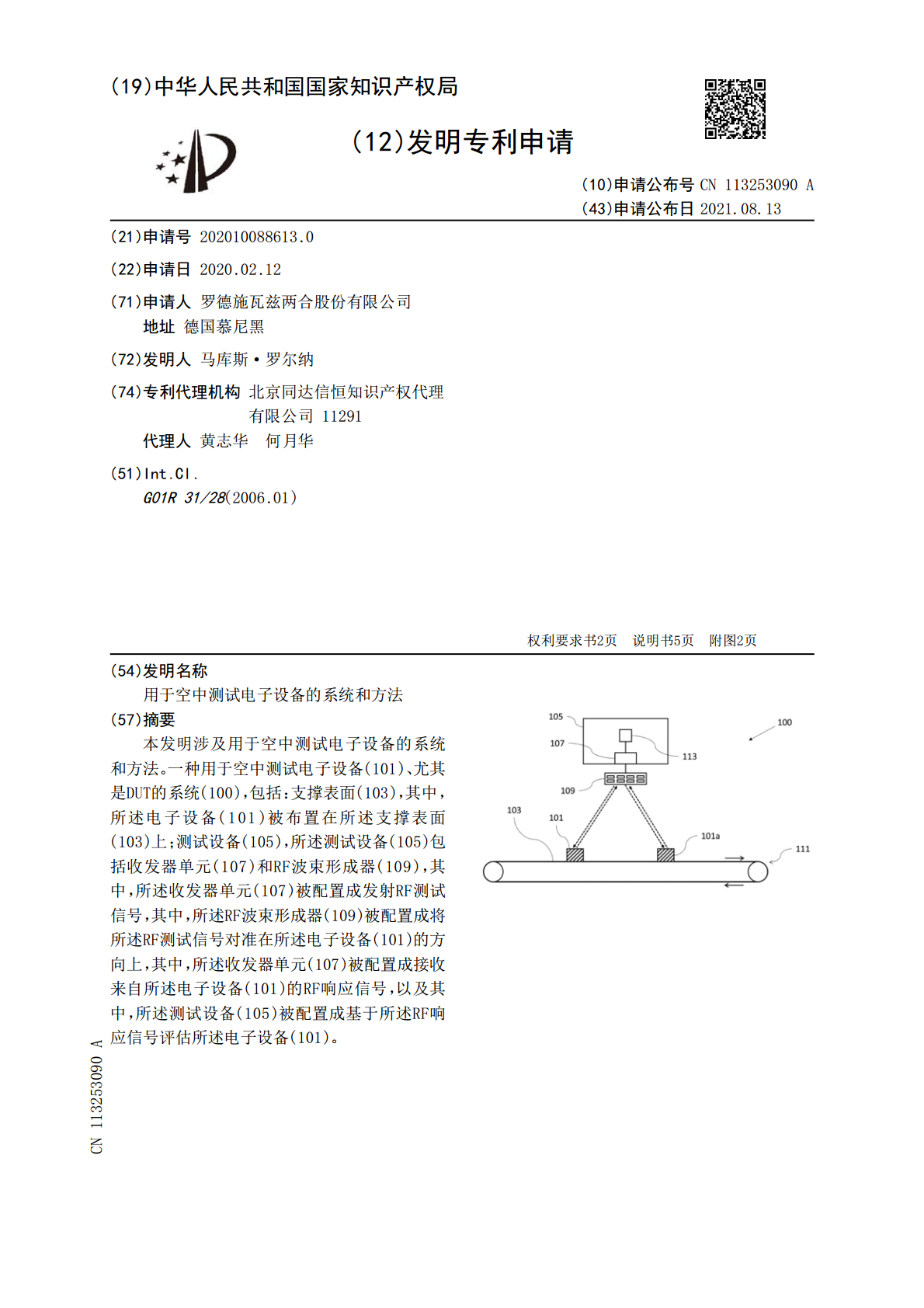

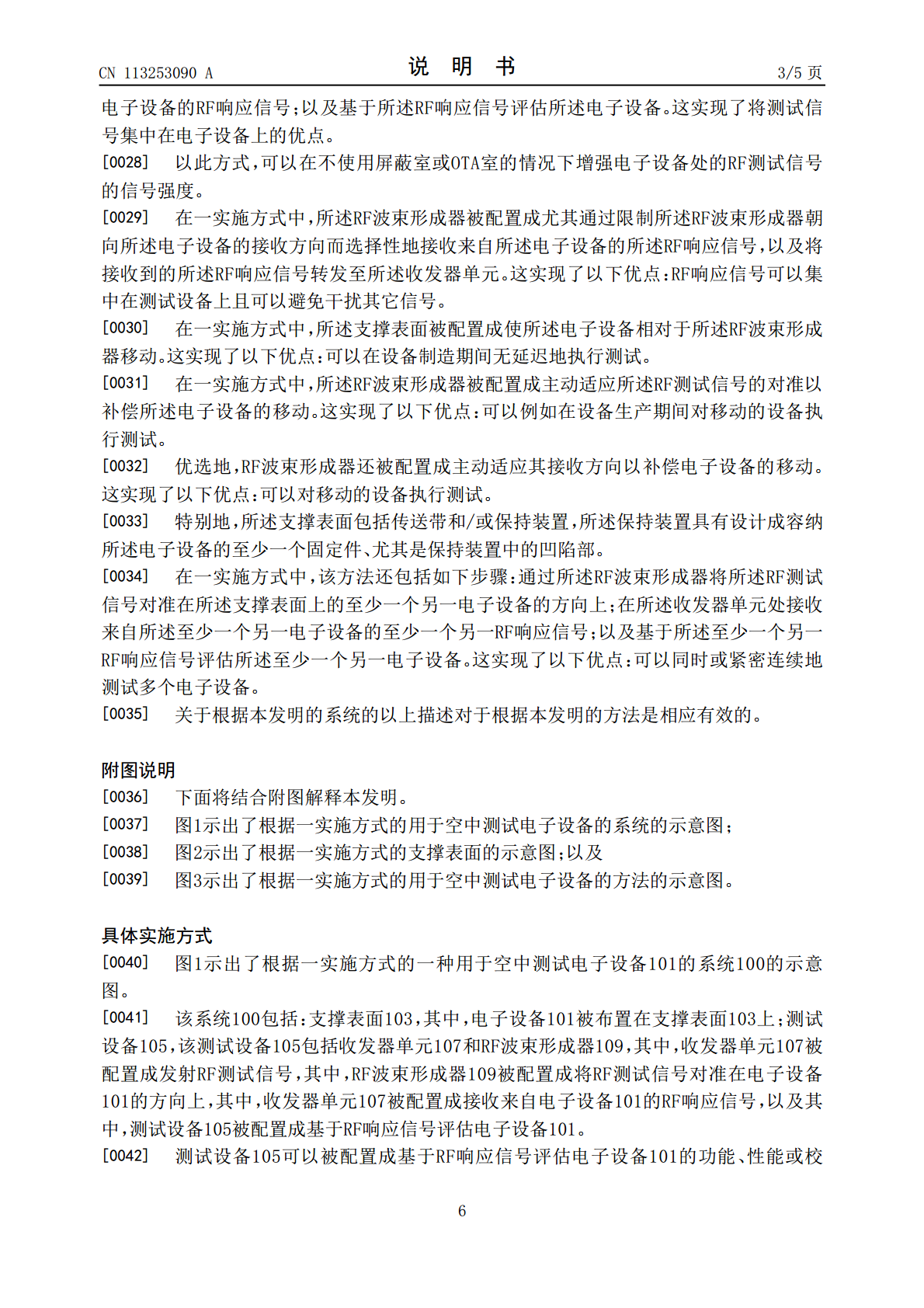

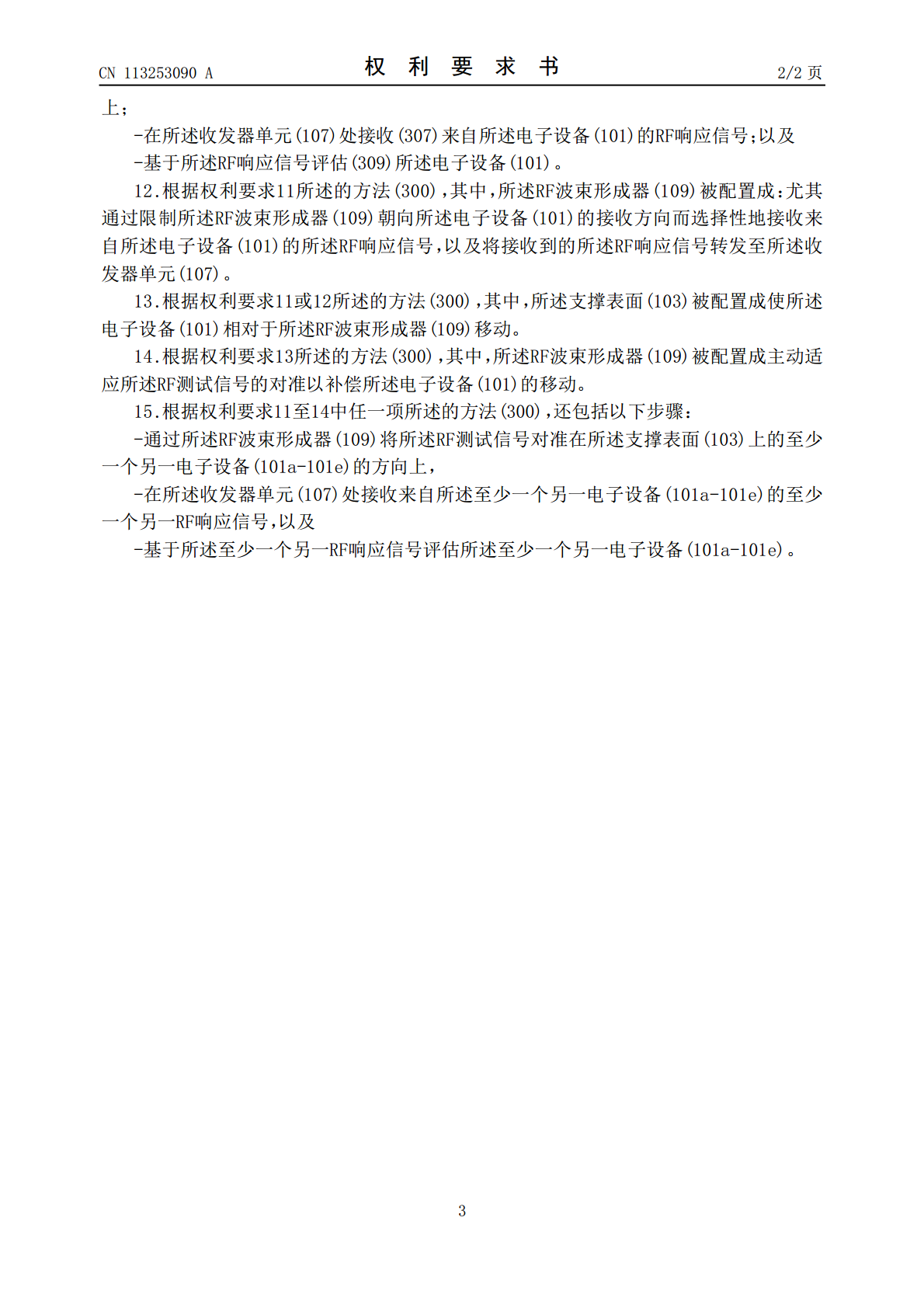

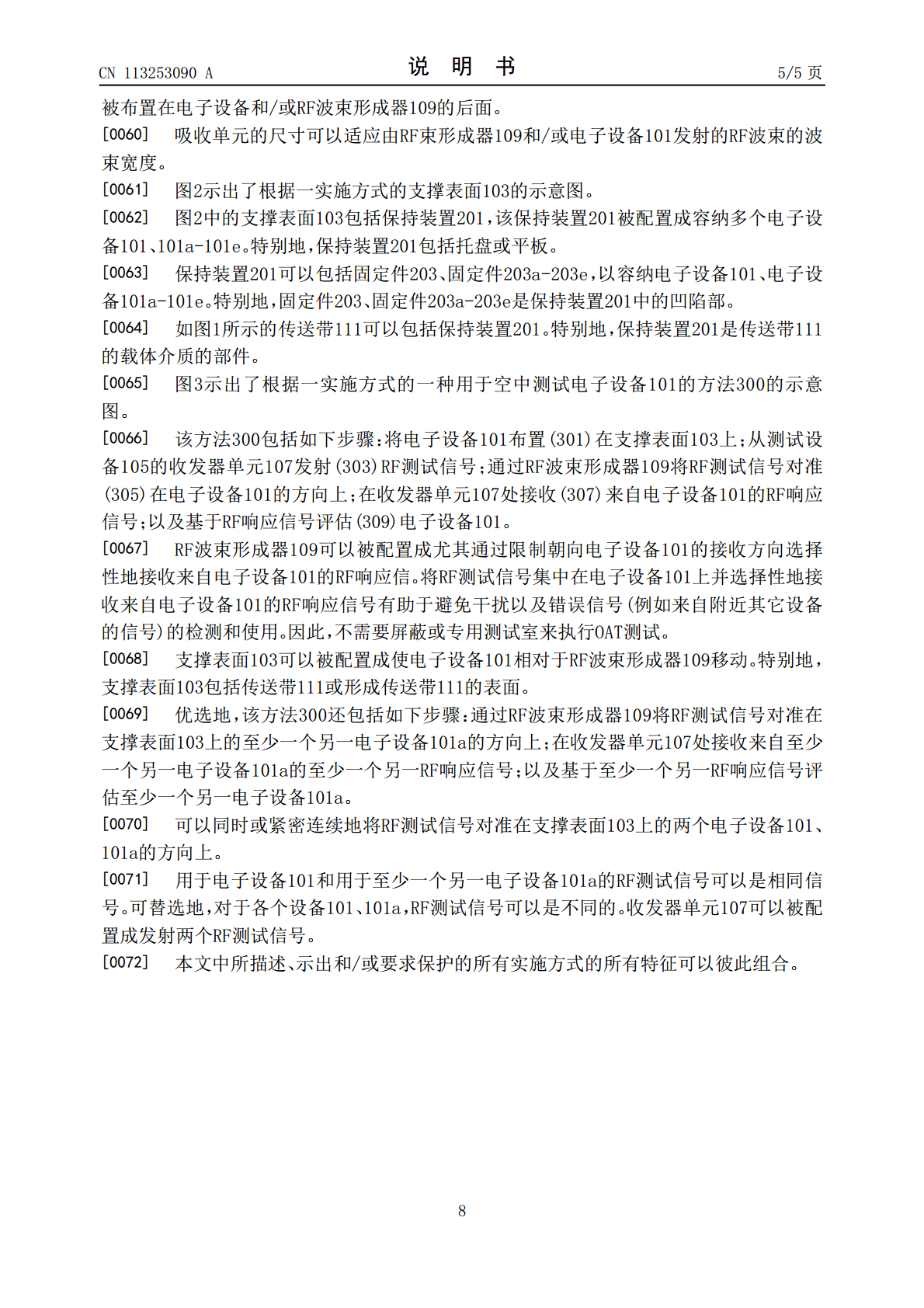

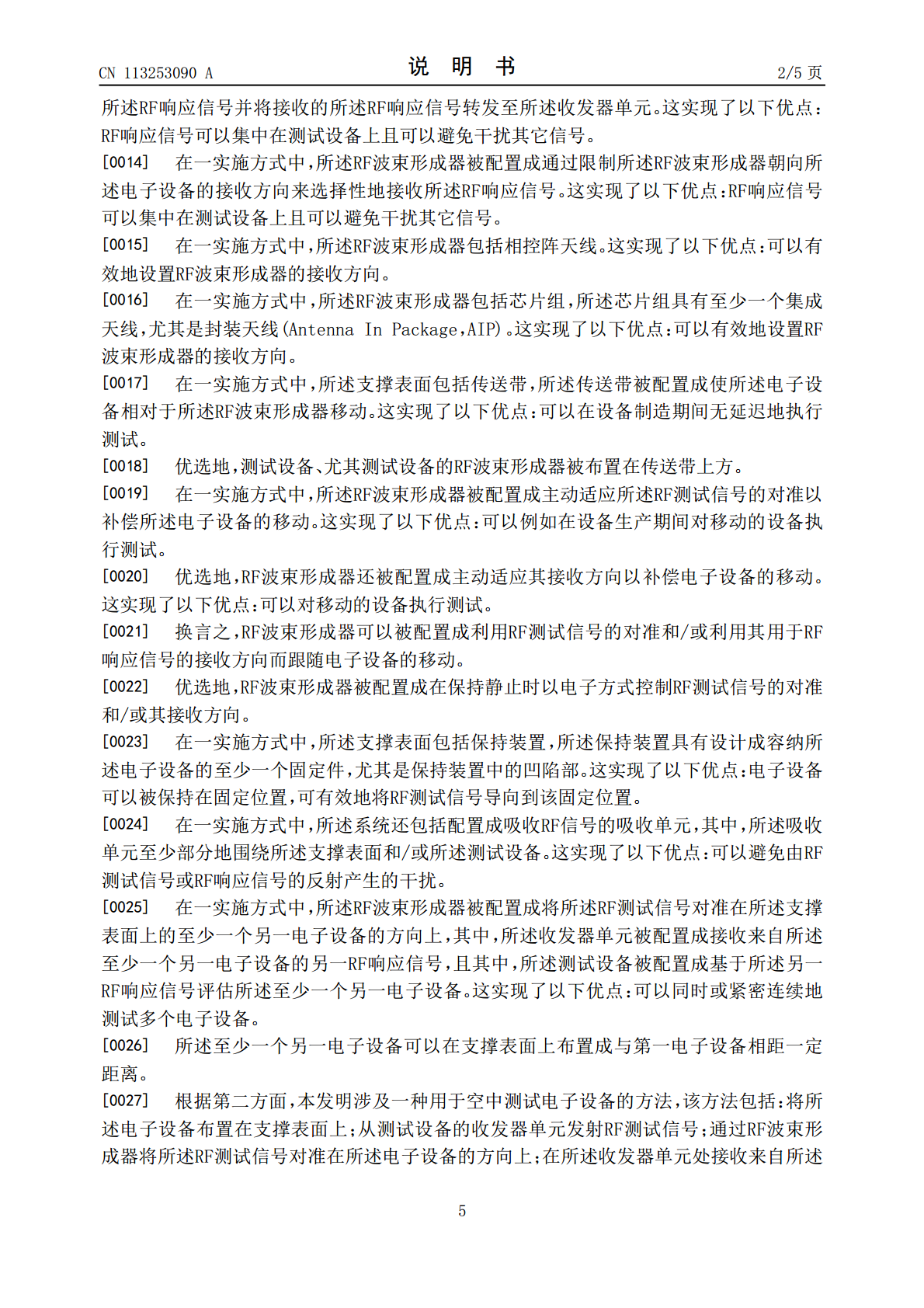

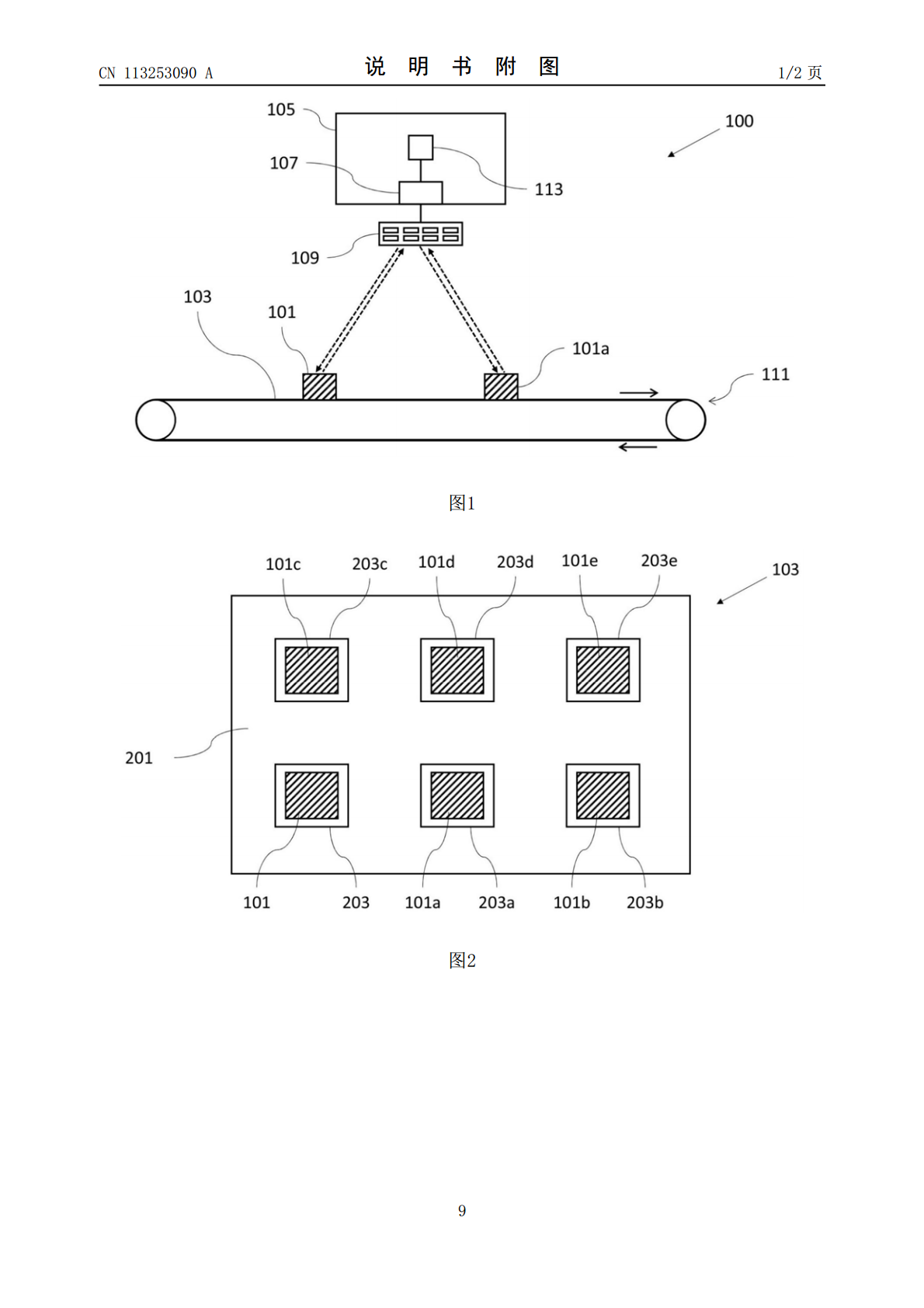

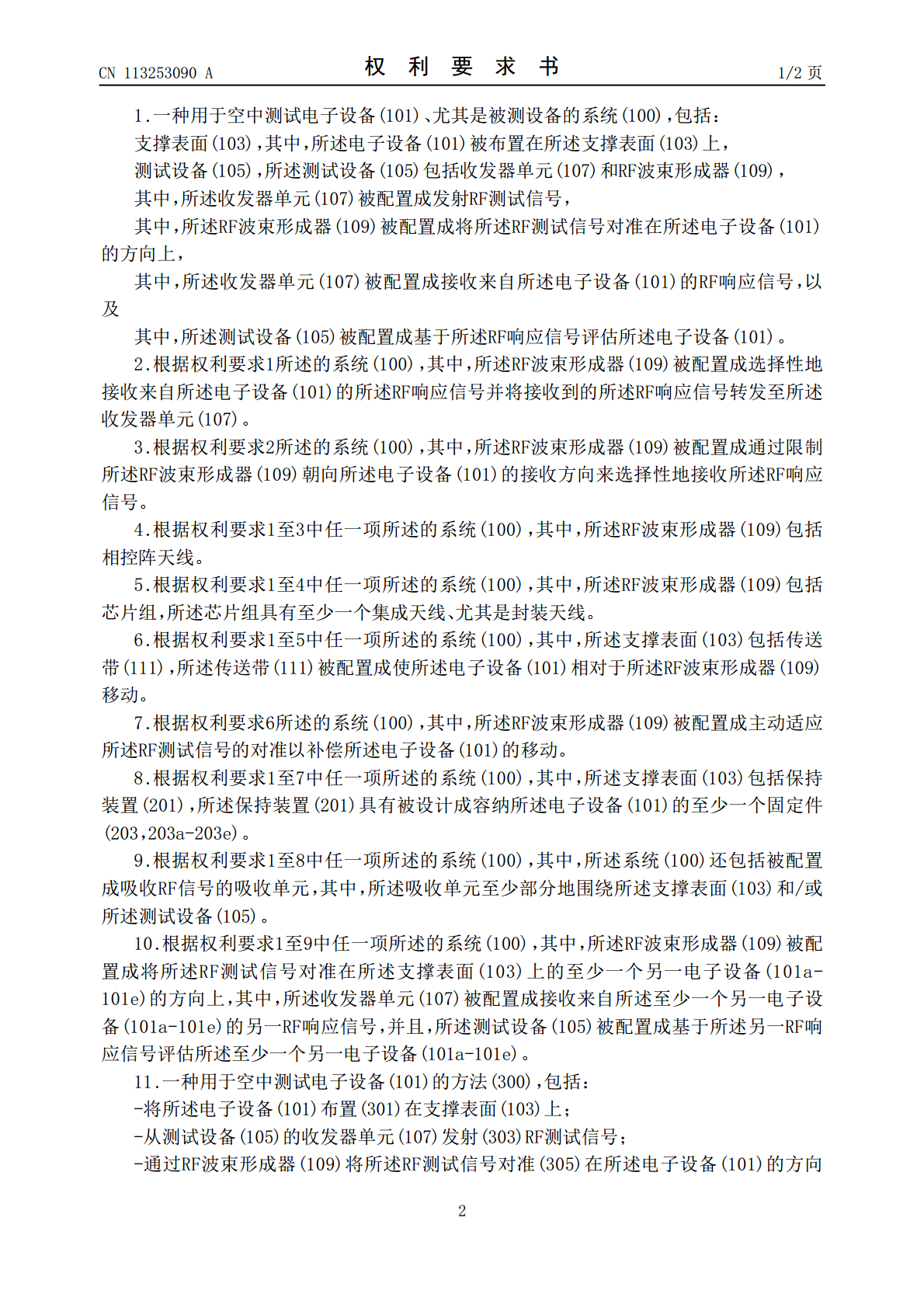

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113253090A(43)申请公布日2021.08.13(21)申请号202010088613.0(22)申请日2020.02.12(71)申请人罗德施瓦兹两合股份有限公司地址德国慕尼黑(72)发明人马库斯·罗尔纳(74)专利代理机构北京同达信恒知识产权代理有限公司11291代理人黄志华何月华(51)Int.Cl.G01R31/28(2006.01)权利要求书2页说明书5页附图2页(54)发明名称用于空中测试电子设备的系统和方法(57)摘要本发明涉及用于空中测试电子设备的系统和方法。一种用于空中测试电子设备(101)、尤其是DUT的系统(100)，包括：支撑表面(103)，其中，所述电子设备(101)被布置在所述支撑表面(103)上；测试设备(105)，所述测试设备(105)包括收发器单元(107)和RF波束形成器(109)，其中，所述收发器单元(107)被配置成发射RF测试信号，其中，所述RF波束形成器(109)被配置成将所述RF测试信号对准在所述电子设备(101)的方向上，其中，所述收发器单元(107)被配置成接收来自所述电子设备(101)的RF响应信号，以及其中，所述测试设备(105)被配置成基于所述RF响应信号评估所述电子设备(101)。CN113253090ACN113253090A权利要求书1/2页1.一种用于空中测试电子设备(101)、尤其是被测设备的系统(100)，包括：支撑表面(103)，其中，所述电子设备(101)被布置在所述支撑表面(103)上，测试设备(105)，所述测试设备(105)包括收发器单元(107)和RF波束形成器(109)，其中，所述收发器单元(107)被配置成发射RF测试信号，其中，所述RF波束形成器(109)被配置成将所述RF测试信号对准在所述电子设备(101)的方向上，其中，所述收发器单元(107)被配置成接收来自所述电子设备(101)的RF响应信号，以及其中，所述测试设备(105)被配置成基于所述RF响应信号评估所述电子设备(101)。2.根据权利要求1所述的系统(100)，其中，所述RF波束形成器(109)被配置成选择性地接收来自所述电子设备(101)的所述RF响应信号并将接收到的所述RF响应信号转发至所述收发器单元(107)。3.根据权利要求2所述的系统(100)，其中，所述RF波束形成器(109)被配置成通过限制所述RF波束形成器(109)朝向所述电子设备(101)的接收方向来选择性地接收所述RF响应信号。4.根据权利要求1至3中任一项所述的系统(100)，其中，所述RF波束形成器(109)包括相控阵天线。5.根据权利要求1至4中任一项所述的系统(100)，其中，所述RF波束形成器(109)包括芯片组，所述芯片组具有至少一个集成天线、尤其是封装天线。6.根据权利要求1至5中任一项所述的系统(100)，其中，所述支撑表面(103)包括传送带(111)，所述传送带(111)被配置成使所述电子设备(101)相对于所述RF波束形成器(109)移动。7.根据权利要求6所述的系统(100)，其中，所述RF波束形成器(109)被配置成主动适应所述RF测试信号的对准以补偿所述电子设备(101)的移动。8.根据权利要求1至7中任一项所述的系统(100)，其中，所述支撑表面(103)包括保持装置(201)，所述保持装置(201)具有被设计成容纳所述电子设备(101)的至少一个固定件(203，203a-203e)。9.根据权利要求1至8中任一项所述的系统(100)，其中，所述系统(100)还包括被配置成吸收RF信号的吸收单元，其中，所述吸收单元至少部分地围绕所述支撑表面(103)和/或所述测试设备(105)。10.根据权利要求1至9中任一项所述的系统(100)，其中，所述RF波束形成器(109)被配置成将所述RF测试信号对准在所述支撑表面(103)上的至少一个另一电子设备(101a-101e)的方向上，其中，所述收发器单元(107)被配置成接收来自所述至少一个另一电子设备(101a-101e)的另一RF响应信号，并且，所述测试设备(105)被配置成基于所述另一RF响应信号评估所述至少一个另一电子设备(101a-101e)。11.一种用于空中测试电子设备(101)的方法(300)，包括：-将所述电子设备(101)布置(301)在支撑表面(103)上；-从测试设备(105)的收发器单元(107)发射(303)RF测试信号；-通过RF波束形成器(109)将所述RF测试信号对准(305)在所述电子设备(101)的方向2CN113253090A权利要求书2/2页上；-在所述收发器单元(107)处接收(307)来自所述电子设备(10
