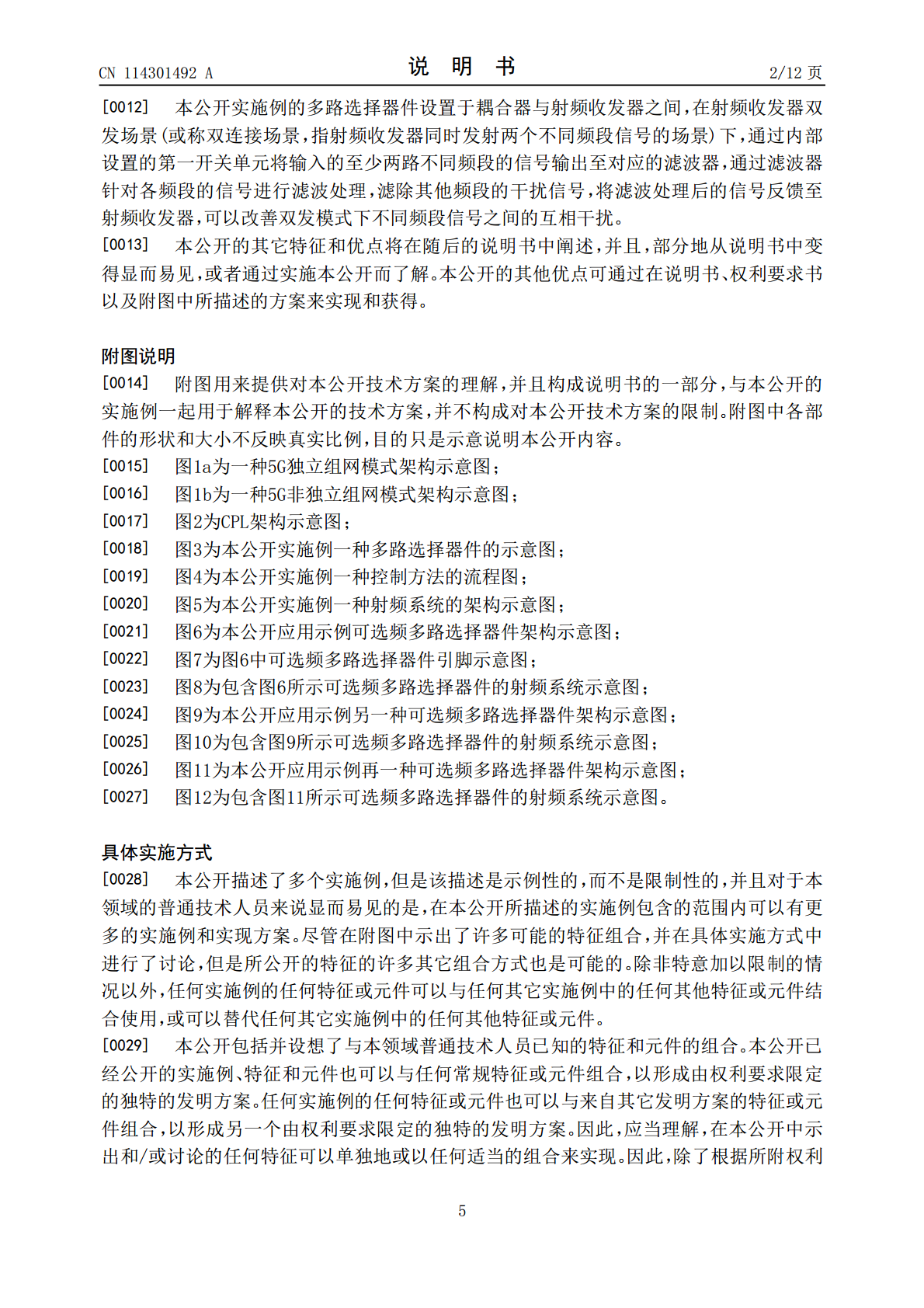

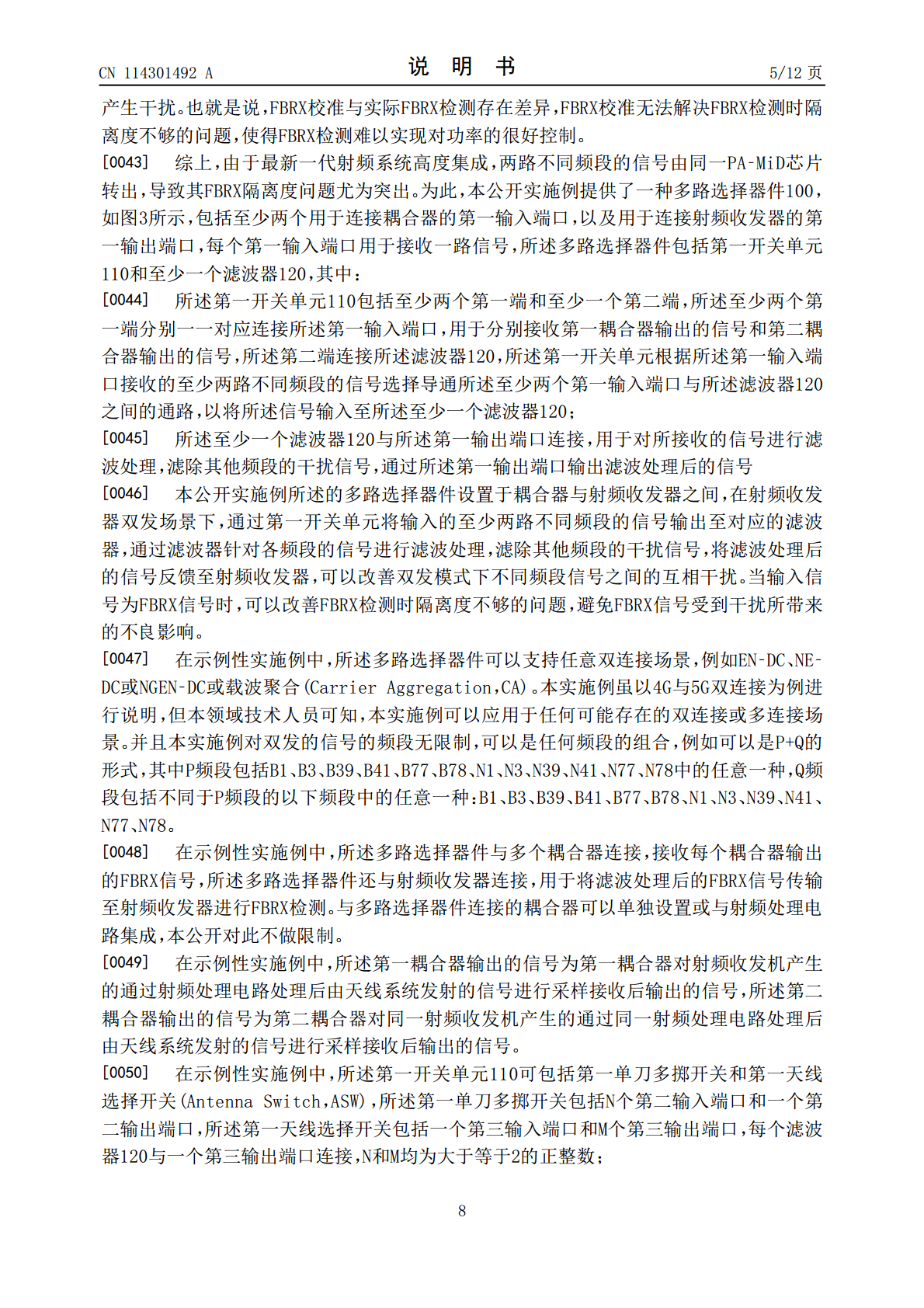

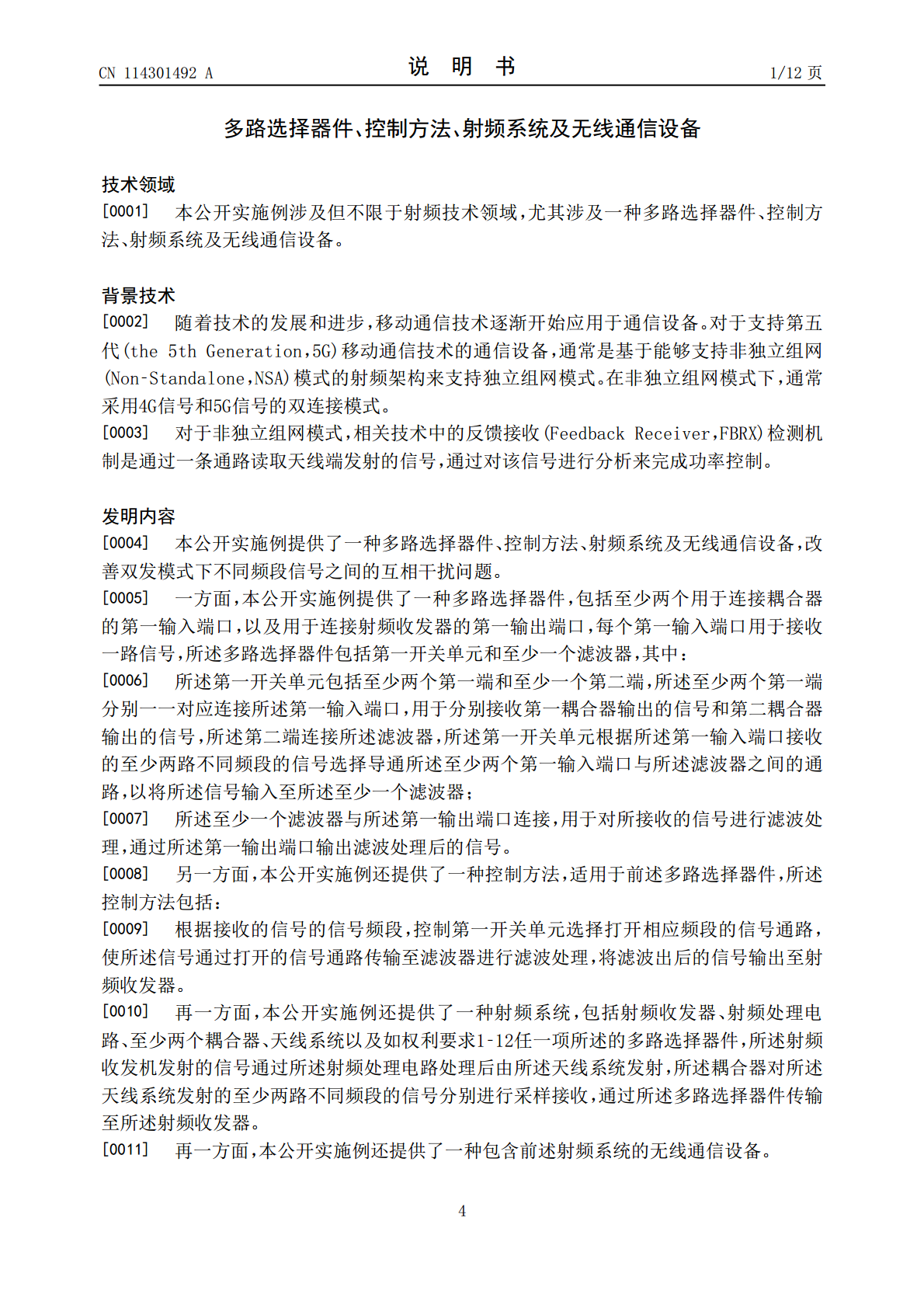

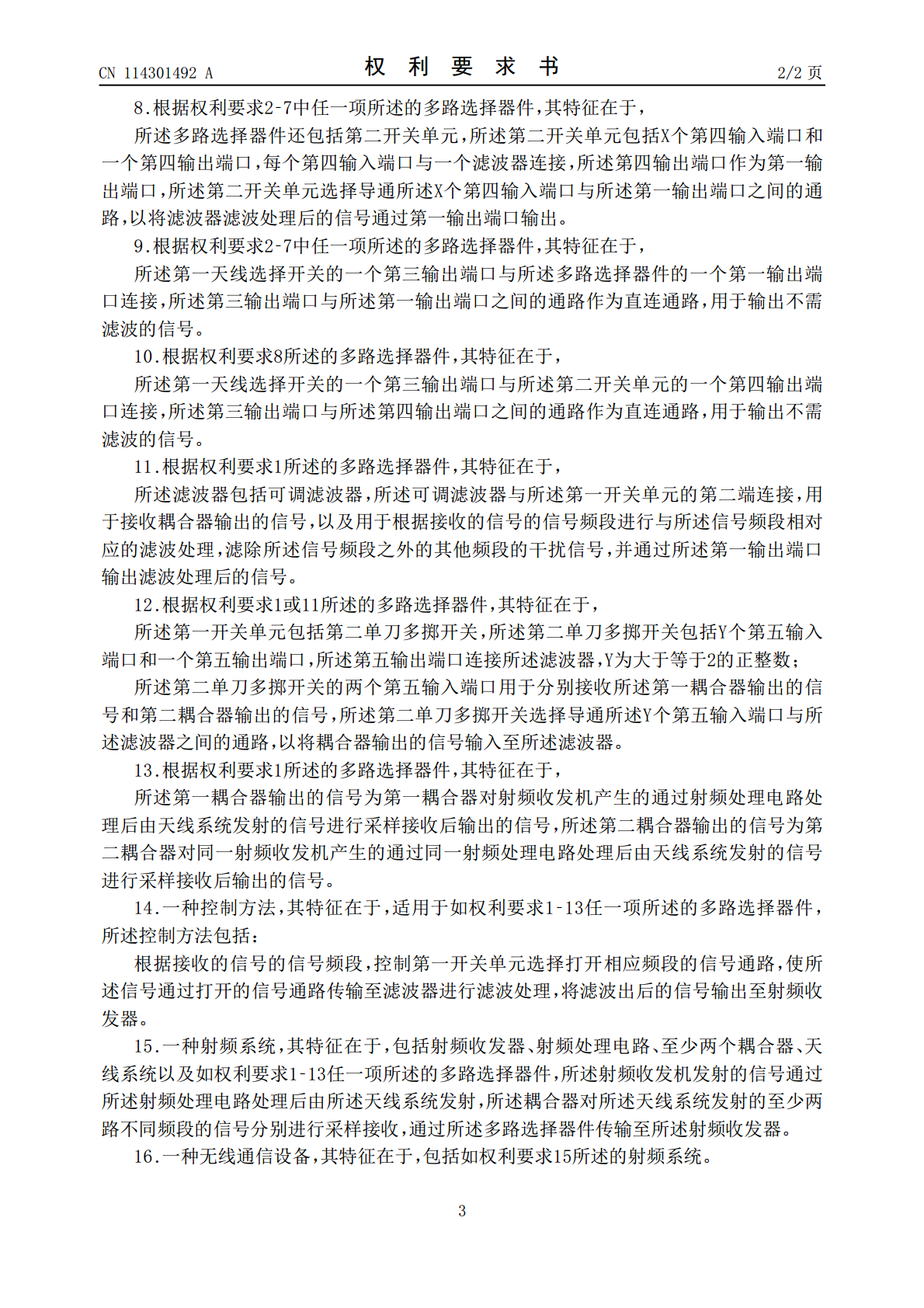

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114301492A(43)申请公布日2022.04.08(21)申请号202210003116.5(22)申请日2022.01.04(71)申请人OPPO广东移动通信有限公司地址523860广东省东莞市长安镇乌沙海滨路18号(72)发明人潘柳澄李严(74)专利代理机构北京安信方达知识产权代理有限公司11262代理人解婷婷(51)Int.Cl.H04B1/401(2015.01)H04B1/525(2015.01)权利要求书2页说明书12页附图6页(54)发明名称多路选择器件、控制方法、射频系统及无线通信设备(57)摘要本申请公开了一种多路选择器件、控制方法、射频系统及无线通信设备，能够改善双发模式下不同频段信号之间的互相干扰问题。所述多路选择器件，包括至少两个用于连接耦合器的第一输入端口，以及用于连接射频收发器的第一输出端口，所述多路选择器件包括第一开关单元和至少一个滤波器，其中：第一开关单元包括至少两个第一端和至少一个第二端，所述至少两个第一端分别一一对应连接所述第一输入端口，用于分别接收耦合器输出的信号，所述第二端连接所述滤波器，第一开关单元选择导通所述至少两个第一输入端口与所述滤波器之间的通路；所述滤波器与所述第一输出端口连接，用于对所接收的信号进行滤波处理，通过第一输出端口输出滤波处理后的信号。CN114301492ACN114301492A权利要求书1/2页1.一种多路选择器件，其特征在于，包括至少两个用于连接耦合器的第一输入端口，以及用于连接射频收发器的第一输出端口，每个第一输入端口用于接收一路信号，所述多路选择器件包括第一开关单元和至少一个滤波器，其中：所述第一开关单元包括至少两个第一端和至少一个第二端，所述至少两个第一端分别一一对应连接所述第一输入端口，用于分别接收第一耦合器输出的信号和第二耦合器输出的信号，所述第二端连接所述滤波器，所述第一开关单元根据所述第一输入端口接收的至少两路不同频段的信号选择导通所述至少两个第一输入端口与所述滤波器之间的通路，以将所述信号输入至所述至少一个滤波器；所述至少一个滤波器与所述第一输出端口连接，用于对所接收的信号进行滤波处理，通过所述第一输出端口输出滤波处理后的信号。2.根据权利要求1所述的多路选择器件，其特征在于，所述第一开关单元包括第一单刀多掷开关和第一天线选择开关，所述第一单刀多掷开关包括N个第二输入端口和一个第二输出端口，所述第一天线选择开关包括一个第三输入端口和M个第三输出端口，每个滤波器与一个第三输出端口连接，N和M均为大于等于2的正整数；所述第一单刀多掷开关的两个第二输入端口用于分别接收所述第一耦合器输出的信号和第二耦合器输出的信号，所述第二输出端口与第三输入端口连接，所述第一单刀多掷开关选择导通所述N个第二输入端口与所述第一天线选择开关之间的通路，以将耦合器输出的信号输入至所述第一天线选择开关；所述第一天线选择开关选择导通所述第三输入端口与M个第三输出端口之间的通路，以通过第三输出端口输出耦合器输出的信号。3.根据权利要求2所述的多路选择器件，其特征在于，所述滤波器包括低通滤波器、带通滤波器和高通滤波器中的任意两种，每个滤波器与一个第三输出端口连接。4.根据权利要求3所述的多路选择器件，其特征在于，所述滤波器包括低通滤波器和高通滤波器，所述低通滤波器与一个第三输出端口连接，所述高通滤波器与另一个第三输出端口连接。5.根据权利要求2所述的多路选择器件，其特征在于，所述滤波器包括第一带通滤波器和第二带通滤波器，每个带通滤波器与一个第三输出端口对应连接，所述第一带通滤波器用于对第一频段的信号进行滤波以滤除除第一频段之外其他频段的干扰信号，所述第二带通滤波器用于对第二频段的信号进行滤波以滤除除第二频段之外其他频段的干扰信号，所述第一频段不同于所述第二频段。6.根据权利要求5所述的多路选择器件，其特征在于，所述滤波器还包括第三带通滤波器，所述第三带通滤波器与一个第三输出端口对应连接，所述第三带通滤波器用于对第三频段的信号进行滤波以滤除除第三频段之外其他频段的干扰信号，所述第三频段不同于所述第一频段和第二频段。7.根据权利要求6所述的多路选择器件，其特征在于，所述滤波器还包括第四带通滤波器，所述第四带通滤波器与一个第三输出端口对应连接，所述第四带通滤波器用于对第四频段的信号进行滤波以滤除除第四频段之外其他频段的干扰信号，所述第四频段不同于所述第一频段、第二频段和第三频段。2CN114301492A权利要求书2/2页8.根据权利要求2‑7中任一项所述的多路选择器件，其特征在于，所述多路选择器件还包括第二开关单元，所述第二开关单元包括X个第四输入端口和一个第四输出端口，每个第四输入端口与一个滤波器
