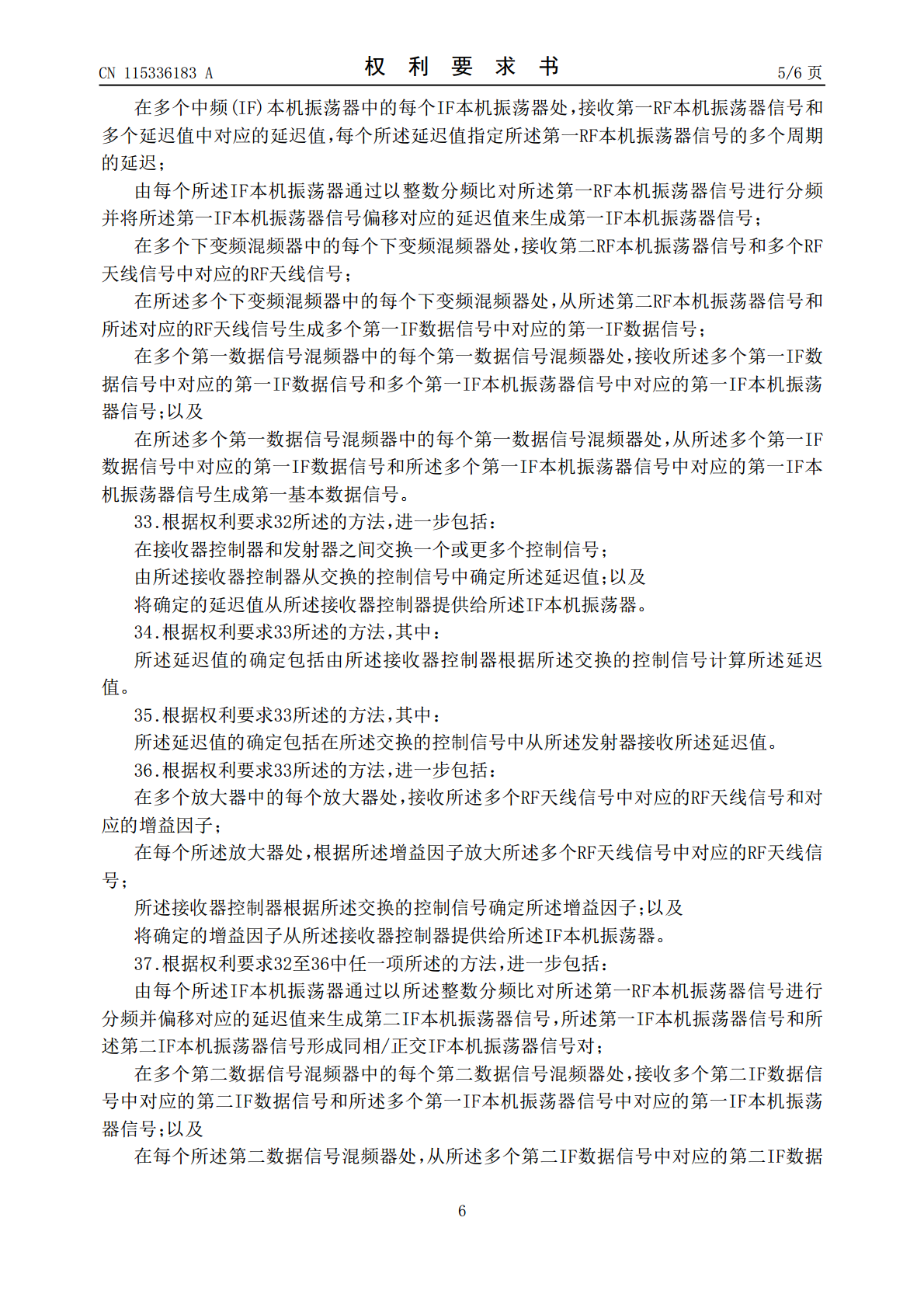

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115336183A(43)申请公布日2022.11.11(21)申请号202080099088.0(74)专利代理机构北京同立钧成知识产权代理(22)申请日2020.04.01有限公司11205专利代理师陈良路刘芳(85)PCT国际申请进入国家阶段日2022.09.26(51)Int.Cl.H04B1/00(2006.01)(86)PCT国际申请的申请数据H04B7/00(2006.01)PCT/US2020/0262012020.04.01(87)PCT国际申请的公布数据WO2020/226793EN2020.11.12(71)申请人华为技术有限公司地址518129广东省深圳市龙岗区坂田华为总部办公楼(72)发明人姜宏张志航瓦埃勒·阿尔-卡克权利要求书6页说明书16页附图12页(54)发明名称用于波束成形的收发器相移(57)摘要在波束成形发射器中，信号从多个路径中构造，这些路径之间具有限定的相移关系。一组中频波束成形信号是通过基于用于上变频该组中频信号的较高频率本机振荡器信号的周期数引入相移而生成的。然后，具有限定的相移关系的这组中频信号与比如同相/正交(I/Q)数据信号的数据信号混合，随后被上变频以生成提供给天线阵列的一组波束成形信号。还提出了使用相同技术来生成一组本机振荡器信号的接收器。CN115336183ACN115336183A权利要求书1/6页1.一种发射器，包括：一个或更多个频率合成器，每个频率合成器配置成生成对应的射频(RF)本机振荡器信号；多个中频(IF)本机振荡器，每个IF本机振荡器配置成：接收一个或更多个RF本机振荡器信号中的第一RF本机振荡器信号；接收多个延迟值中对应的延迟值，每个所述延迟值指定所述第一RF本机振荡器信号的多个周期的延迟；以及通过对所述第一RF本机振荡器信号以整数分频比进行分频并将所述第一RF本机振荡器信号偏移对应的延迟值来生成第一IF本机振荡器信号；多个第一数据信号混频器，每个第一数据信号混频器配置成接收第一基本数据信号和多个第一IF本机振荡器信号中对应的第一IF本机振荡器信号，并从其生成第一多个IF数据信号中对应的第一IF数据信号；以及多个上变频混频器，每个上变频混频器配置成接收所述一个或更多个RF本机振荡器信号中的第二RF本机振荡器信号和第一IF数据信号中对应的第一IF数据信号，并从其生成多个波束成形RF天线信号中的波束成形RF天线信号。2.根据权利要求1所述的发射器，其中，所述多个IF本机振荡器中的每个IF本机振荡器进一步配置成通过对所述第一RF本机振荡器信号以所述整数分频比进行分频并偏移对应的延迟值来生成第二IF本机振荡器信号，所述第一IF本机振荡器信号和所述第二IF本机振荡器信号形成同相/正交IF本机振荡器信号对，所述发射器进一步包括：多个第二数据信号混频器，每个第二数据信号混频器配置成接收第二基本数据信号和多个第二IF本机振荡器信号中对应的第二IF本机振荡器信号，并从其生成多个第二IF数据信号中对应的第二IF数据信号，其中所述第一基本数据信号和所述第二基本数据信号是同相/正交对，并且多个第一IF数据信号和多个第二IF数据信号是多个同相/正交IF数据信号对，其中所述多个上变频混频器均进一步配置成接收所述多个第一IF数据信号中对应的第二IF数据信号，并且所述多个波束成形RF天线信号由组合的同相/正交IF数据信号对形成。3.根据权利要求1至2中任一项所述的发射器，进一步包括：一个或更多个控制电路，配置成向所述IF本机振荡器提供所述多个延迟值。4.根据权利要求3所述的发射器，进一步包括：多个放大器，连接以接收和放大所述多个波束成形RF天线信号中对应的波束成形RF天线信号。5.根据权利要求4所述的发射器，所述一个或更多个控制电路进一步配置成向所述IF本机振荡器提供所述多个延迟值，并向所述多个放大器中的每个放大器提供对应的增益因子，其中每个所述放大器配置成根据所述对应的增益因子放大所述多个波束成形RF天线信号中的接收到的波束成形RF天线信号。6.根据权利要求1至5中任一项所述的发射器，进一步包括：多个RF滤波器，每个RF滤波器配置成接收和滤波所述多个波束成形RF天线信号中对应2CN115336183A权利要求书2/6页的波束成形RF天线信号。7.根据权利要求1至6中任一项所述的发射器，进一步包括：多个天线的阵列，每个天线配置成接收和发送所述多个波束成形RF天线信号中对应的波束成形RF天线信号。8.根据权利要求1至7中任一项所述的发射器，其中：频率合成器的数量是一个，并且所述第一RF本机振荡器信号与所述第二RF本机振荡器信号相同。9.根据权利要求1至8中任一项所述的发射器，其中：所述一个或更多个频率合成器包括配置成提供所
