光纤直放站双向转发工作方法及双向转发光纤直放站.pdf

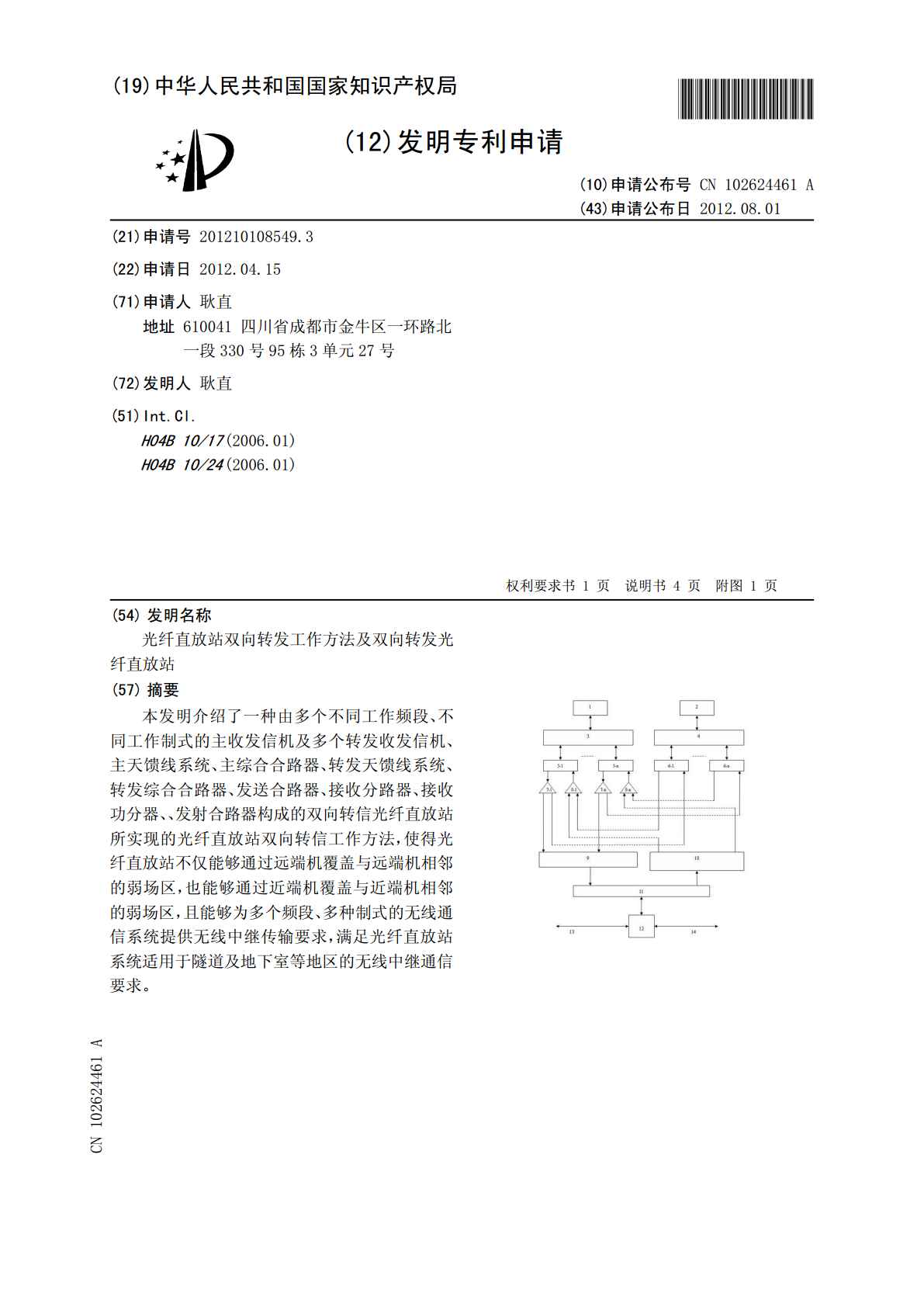

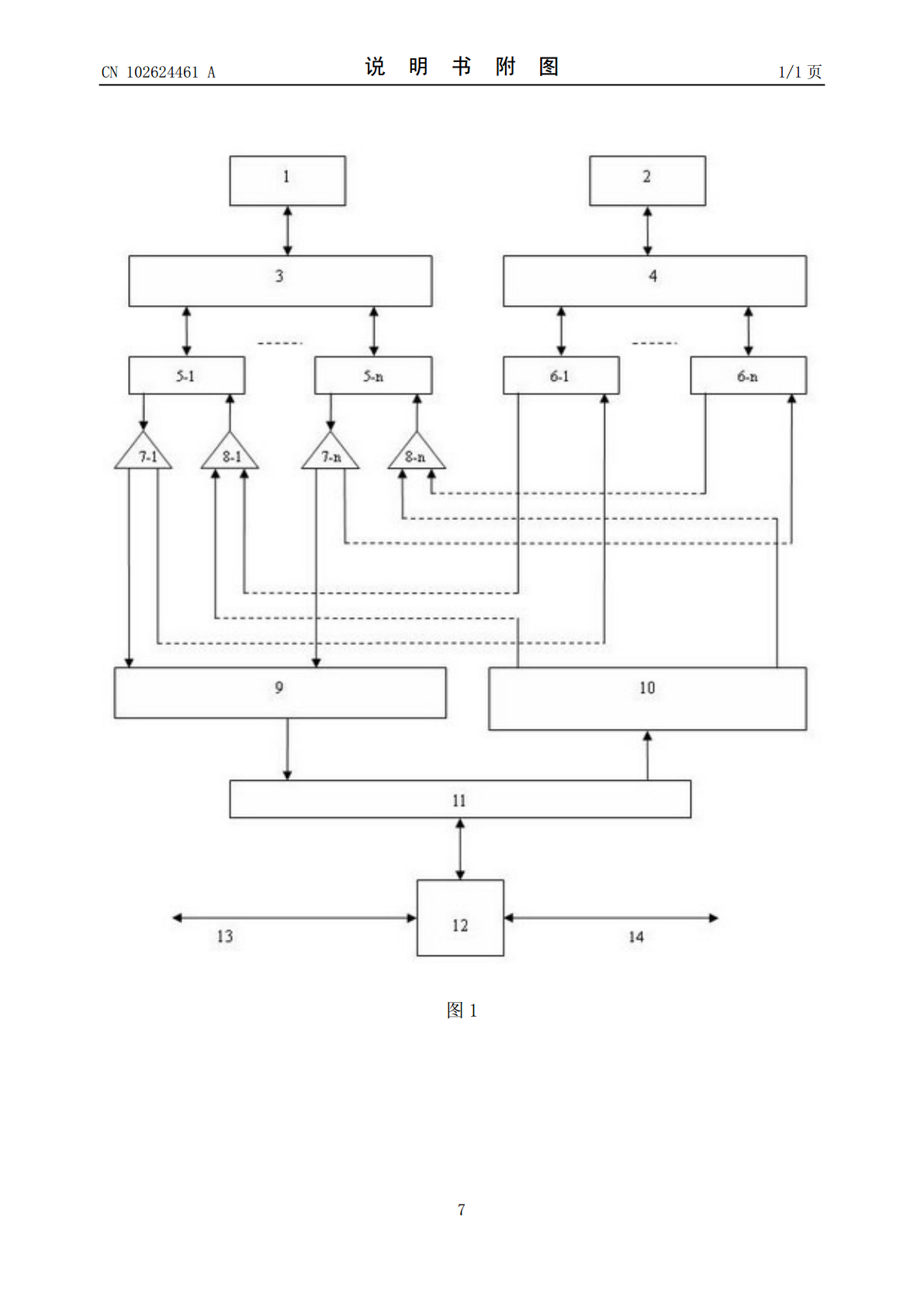

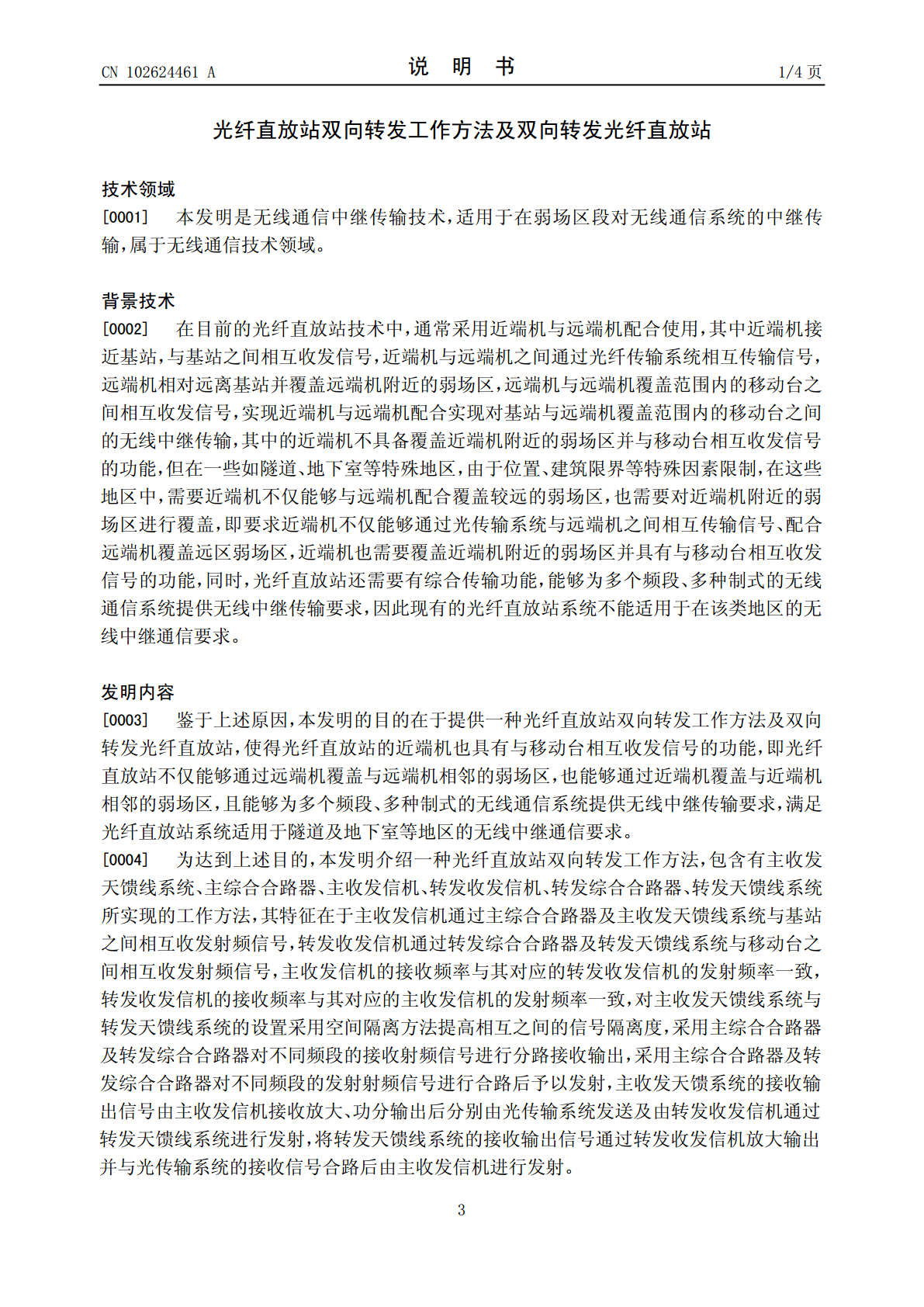

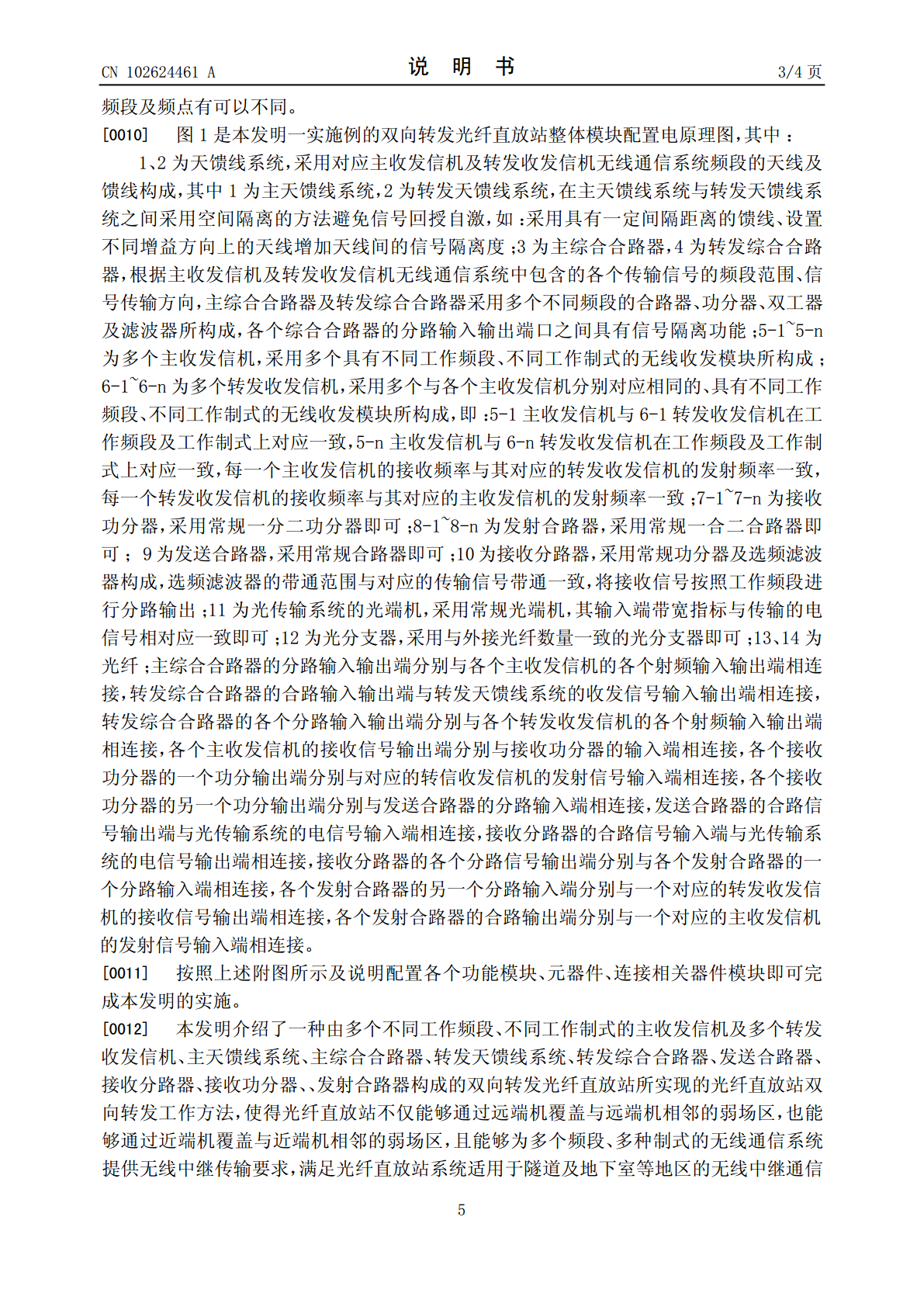

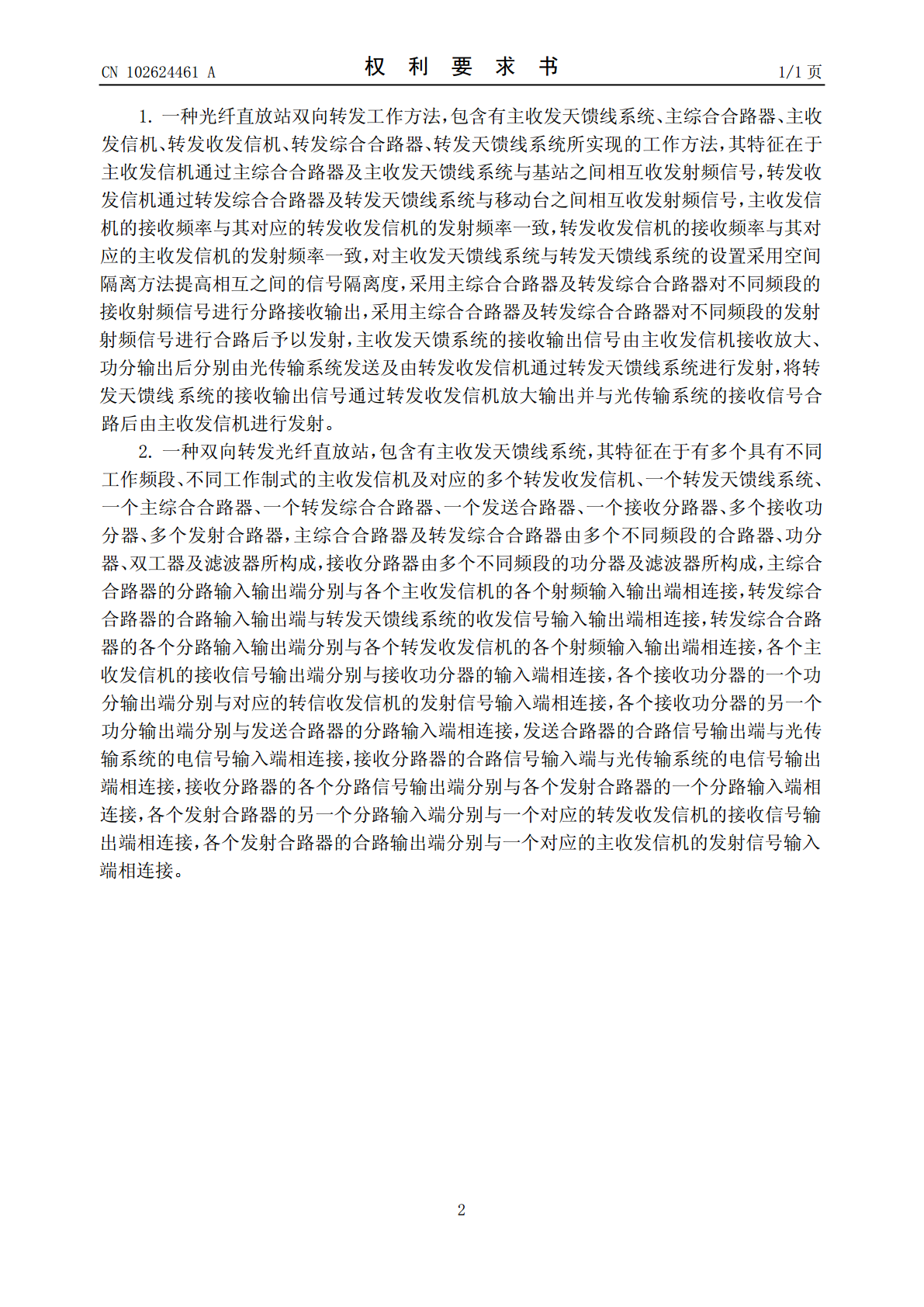

(19)中华人民共和国国家知识产权局*CN102624461A*(12)发明专利申请(10)申请公布号CN102624461A(43)申请公布日2012.08.01(21)申请号201210108549.3(22)申请日2012.04.15(71)申请人耿直地址610041四川省成都市金牛区一环路北一段330号95栋3单元27号(72)发明人耿直(51)Int.Cl.H04B10/17(2006.01)H04B10/24(2006.01)权利要求书权利要求书1页1页说明书说明书44页页附图附图11页(54)发明名称光纤直放站双向转发工作方法及双向转发光纤直放站(57)摘要本发明介绍了一种由多个不同工作频段、不同工作制式的主收发信机及多个转发收发信机、主天馈线系统、主综合合路器、转发天馈线系统、转发综合合路器、发送合路器、接收分路器、接收功分器、、发射合路器构成的双向转信光纤直放站所实现的光纤直放站双向转信工作方法，使得光纤直放站不仅能够通过远端机覆盖与远端机相邻的弱场区，也能够通过近端机覆盖与近端机相邻的弱场区，且能够为多个频段、多种制式的无线通信系统提供无线中继传输要求，满足光纤直放站系统适用于隧道及地下室等地区的无线中继通信要求。CN10264ACN102624461A权利要求书1/1页1.一种光纤直放站双向转发工作方法，包含有主收发天馈线系统、主综合合路器、主收发信机、转发收发信机、转发综合合路器、转发天馈线系统所实现的工作方法，其特征在于主收发信机通过主综合合路器及主收发天馈线系统与基站之间相互收发射频信号，转发收发信机通过转发综合合路器及转发天馈线系统与移动台之间相互收发射频信号，主收发信机的接收频率与其对应的转发收发信机的发射频率一致，转发收发信机的接收频率与其对应的主收发信机的发射频率一致，对主收发天馈线系统与转发天馈线系统的设置采用空间隔离方法提高相互之间的信号隔离度，采用主综合合路器及转发综合合路器对不同频段的接收射频信号进行分路接收输出，采用主综合合路器及转发综合合路器对不同频段的发射射频信号进行合路后予以发射，主收发天馈系统的接收输出信号由主收发信机接收放大、功分输出后分别由光传输系统发送及由转发收发信机通过转发天馈线系统进行发射，将转发天馈线系统的接收输出信号通过转发收发信机放大输出并与光传输系统的接收信号合路后由主收发信机进行发射。2.一种双向转发光纤直放站，包含有主收发天馈线系统，其特征在于有多个具有不同工作频段、不同工作制式的主收发信机及对应的多个转发收发信机、一个转发天馈线系统、一个主综合合路器、一个转发综合合路器、一个发送合路器、一个接收分路器、多个接收功分器、多个发射合路器，主综合合路器及转发综合合路器由多个不同频段的合路器、功分器、双工器及滤波器所构成，接收分路器由多个不同频段的功分器及滤波器所构成，主综合合路器的分路输入输出端分别与各个主收发信机的各个射频输入输出端相连接，转发综合合路器的合路输入输出端与转发天馈线系统的收发信号输入输出端相连接，转发综合合路器的各个分路输入输出端分别与各个转发收发信机的各个射频输入输出端相连接，各个主收发信机的接收信号输出端分别与接收功分器的输入端相连接，各个接收功分器的一个功分输出端分别与对应的转信收发信机的发射信号输入端相连接，各个接收功分器的另一个功分输出端分别与发送合路器的分路输入端相连接，发送合路器的合路信号输出端与光传输系统的电信号输入端相连接，接收分路器的合路信号输入端与光传输系统的电信号输出端相连接，接收分路器的各个分路信号输出端分别与各个发射合路器的一个分路输入端相连接，各个发射合路器的另一个分路输入端分别与一个对应的转发收发信机的接收信号输出端相连接，各个发射合路器的合路输出端分别与一个对应的主收发信机的发射信号输入端相连接。2CN102624461A说明书1/4页光纤直放站双向转发工作方法及双向转发光纤直放站技术领域[0001]本发明是无线通信中继传输技术，适用于在弱场区段对无线通信系统的中继传输，属于无线通信技术领域。背景技术[0002]在目前的光纤直放站技术中，通常采用近端机与远端机配合使用，其中近端机接近基站，与基站之间相互收发信号，近端机与远端机之间通过光纤传输系统相互传输信号，远端机相对远离基站并覆盖远端机附近的弱场区，远端机与远端机覆盖范围内的移动台之间相互收发信号，实现近端机与远端机配合实现对基站与远端机覆盖范围内的移动台之间的无线中继传输，其中的近端机不具备覆盖近端机附近的弱场区并与移动台相互收发信号的功能，但在一些如隧道、地下室等特殊地区，由于位置、建筑限界等特殊因素限制，在这些地区中，需要近端机不仅能够与远端机配合覆盖较远的弱场区，也需要对近端机附近的弱场区进行覆盖，即要求近端机不仅能够通过光传输系统与远端机之间
