一种高性能参差频率综合器及其频率计算方法.pdf

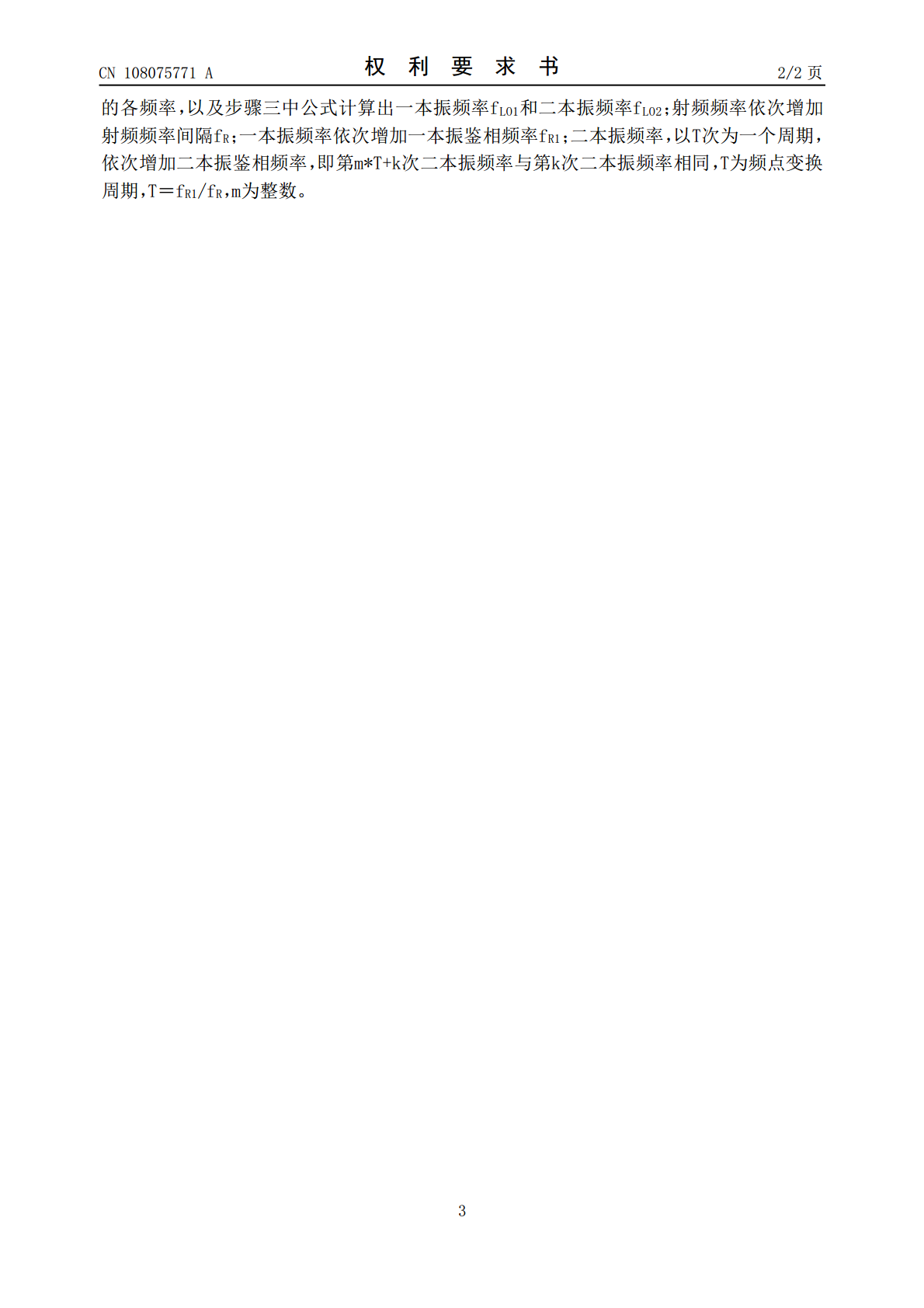

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108075771A(43)申请公布日2018.05.25(21)申请号201711348155.4(22)申请日2017.12.15(71)申请人南京熊猫电子股份有限公司地址210002江苏省南京市中山东路301号申请人南京熊猫通信科技有限公司(72)发明人张勇宗明(74)专利代理机构南京瑞弘专利商标事务所(普通合伙)32249代理人陈建和(51)Int.Cl.H03L7/085(2006.01)H03L7/099(2006.01)H03L7/18(2006.01)权利要求书2页说明书7页附图3页(54)发明名称一种高性能参差频率综合器及其频率计算方法(57)摘要本发明公开了一种高性能参差频率综合器，包括晶体振荡器、分配器、频率合成器一、频率合成器二、隔离放大器一、隔离放大器二、滤波器一、滤波器二、射频开关一、射频开关二和微控制器，所述晶体振荡器连接分配器，所述分配器连接频率合成器一和频率合成器二，所述频率合成器一依次连接隔离放大器一、滤波器一、射频开关一，所述频率合成器二依次连接隔离放大器二、滤波器二、射频开关二，所述微控制器通过控制线一连接频率合成器一，通过控制线二连接频率合成器二。本发明高性能参差频率综合器满足超短波频率间隔的需求，综合低成本、小体积、低相位噪声、低杂散等因数能简易实现，可作为收发信机的高性能本振信号。CN108075771ACN108075771A权利要求书1/2页1.一种高性能参差频率综合器，其特征在于，包括晶体振荡器、分配器、频率合成器一、频率合成器二、隔离放大器一、隔离放大器二、滤波器一、滤波器二、射频开关一、射频开关二和微控制器，所述晶体振荡器连接分配器，fOSC频点传输至分配器，所述分配器连接频率合成器一和频率合成器二，所述分配器接收的fOSC频点作为一本振频率和二本振频率的参考频率，所述频率合成器一生成一本振频率，即高本振，所述频率合成器二生成二本振频率，即低本振，所述频率合成器一依次连接隔离放大器一、滤波器一、射频开关一，所述频率合成器二依次连接隔离放大器二、滤波器二、射频开关二，所述微控制器通过控制线一连接频率合成器一、通过控制线二连接频率合成器二，并发出收发信号(R/T)至射频开关一和射频开关二，所述射频开关一和射频开关二输出信号作为收发信道的本振信号。2.据权利要求1所述的一种高性能参差频率综合器，其特征在于，还包含屏蔽罩一、屏蔽罩二，所述屏蔽罩一设置在频率合成器一外部，所述屏蔽罩二设置在频率合成器二外部。3.一种高性能参差频率综合器的频率计算的方法，其特征在于，包括如下步骤：步骤一：设定射频频率fRF、一中频频率fIF1、二中频频率fIF2和射频频率间隔fR；步骤二：根据射频频率间隔设定一本振鉴相频率fR1、二本振鉴相频率fR2；步骤三：根据射频频率fRF、一中频频率fIF1、二中频频率fIF2计算一本振频率fLO1和二本振频率fLO2；步骤四：根据一本振鉴相频率fR1、二本振鉴相频率fR2计算晶体振荡器的频率fOSC；步骤五：一本振频率fLO1和二本振频率fLO2进行参差互调。4.根据权利要求3所述的一种高性能参差频率综合器的频率计算的方法，其特征在于，步骤二中，一本振鉴相频率fR1＝(n+1)*fR、二本振鉴相频率fR2＝n*fR，n取整数。5.根据权利要求4所述的一种高性能参差频率综合器的频率计算的方法，其特征在于，步骤二中，所述一本振鉴相频率和二本振鉴相频率的取值相差25kHz。6.根据权利要求5所述的一种高性能参差频率综合器的频率计算的方法，其特征在于，步骤二中，一本振鉴相频率取值为225kHz，二本振鉴相频率取值为200kHz。7.根据权利要求3所述的一种高性能参差频率综合器的频率计算的方法，其特征在于，所述步骤三中，一本振频率和二本振频率计算方法如下：fRF＝fLO1-fIF1(2-1)fIF1＝fLO2-fIF2(2-2)根据2-1式和2-2式，可得出下式，进而计算出一本振频率和二本振频率，fRF＝fLO1-fLO2+fIF2(2-3)其中，fRF为射频频率、fLO1为一本振频率、fIF1为一中频频率、fLO2为二本振频率、fIF2为二中频频率。8.根据权利要求3所述的一种高性能参差频率综合器的频率计算的方法，其特征在于，步骤四中选取一本振鉴相频率和二本振鉴相频率的最小公因数的倍数作为晶体振荡器的频点。9.根据权利要求3所述的一种高性能参差频率综合器的频率计算的方法，其特征在于，步骤四中所述晶体振荡器的频点为14.4MHz。10.根据权利要求3所述的一种高性能参差频率综合器的频率计算的方法，其特征在于，步骤五中，一本振频率和二本振频率参差互调的具体方法如下：根据步骤一、二中设定2CN10
