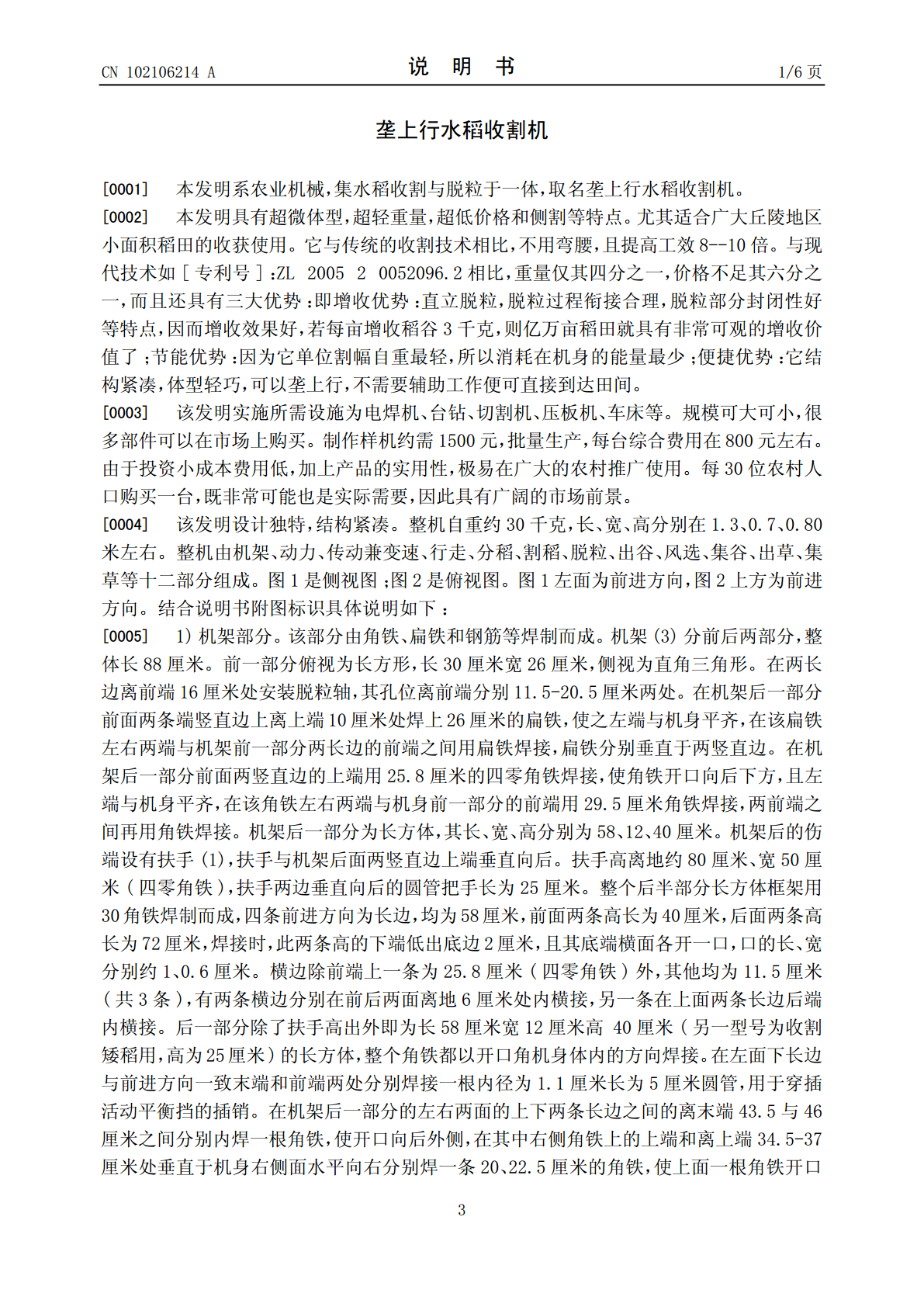

(19)中华人民共和国国家知识产权局*CN102106214A*(12)发明专利申请(10)申请公布号CN102106214A(43)申请公布日2011.06.29(21)申请号201010261334.6(22)申请日2010.08.19(71)申请人姚启明地址338000江西省新余市仙来西大道九○二大队(72)发明人姚启明(51)Int.Cl.A01D41/02(2006.01)A01D41/12(2006.01)权利要求书1页说明书6页附图2页(54)发明名称垄上行水稻收割机(57)摘要一种农业机械，它兼具割稻、脱粒、集谷等功能，自重在30千克左右，具有增收、节能、便捷等优点。如图所示，安装在机架之上的微型汽油机(4)通过三角带与安装在机架上面的枢纽轴上的皮带轮(12)连接，与轮(12)同侧设有轮(13、15)，枢纽轴右端安装伞齿轮(14)，伞轮(14)与伞轮(16)啮合，与伞齿轮同轴在其下方安装两个链条轮(31、33)，链轮(31)的右方偏后安装从动链轮(8)，链轮(33)的右方偏前安装从动链轮(28)，链轮之间分别用链条连接，下一链条上设有若干铁钩(46)。机身前一部分的中部横向设有脱粒器，脱离器左端设有带轮(21)并与带轮(13)连接。在机架中部竖直边上设一传动轴，轴的左端安装两轮(27、29)，分别与轮(15、36)连接。在机身底部和右侧分别各安装二个行走轮。机身底部斜向右前方安装割镰(32)。CN10264ACCNN110210621402106217A权利要求书1/1页1.一种收割机取名垄上行水稻收割机，它由机架和固定在机架上的动力机、传动部件、行走部件、割稻部件、脱离部件、出谷部件、风选部件、集谷部件、出草部件、集草部件构成。2.所述机架由前后两部分构成，其特征在于前一部分右侧突出的后方与机身右侧形成三角区。3.所述行走部件由机架底部和右侧两条履带构成。其特征在于该履带安装于底部和侧面。4.所述割稻部件其特征在割稻器(32)位于机架底部右侧向前偏斜20-50度。5.所述割稻部件其特征在于机身侧面割稻。6.所述传动部件链轮带动链条逆时针(俯视)转动，其特征在于下一条链条上焊制若干斜向左侧铁钩(46)。所述上下两条链条其特征在于上一条右偏后，下一条右偏前。7.所述伞轮(16)，其特征在于它除了传动还具有带稻入口的功能。8.所述伞齿轮(16)，其特征在于伞齿轮(16)与入稻口后边沿的水平面适当叠位。其特征还在于伞齿轮(16)适当高出入稻口后边沿水平面。9.所述脱粒部件中的脱粒筒上有脱粒齿和整理齿，其特征在于每个齿的两脚斜置于脱离筒上且前脚靠右。10.所述脱粒部件中的脱离盘，其特征在于脱粒盘左侧设有对称两个谷扒。所述谷扒其特征在于与旋转方向反向适当倾斜11.所述在脱粒斗左后与机身空挡之间设置出谷通道，其特征在于通道置于机身空挡之间。12.所述集谷部件的活动集谷筐，其特征在于设置在机身腹部。13.要求2所述三角区其特征在于三角区设有半涡旋柱。所述半涡旋柱其特征在于涡旋柱在水稻倒向入稻口的那点的竖直线以后(以旋转方向为准)的内圈设有链轮通道。14.所述上方一条链条，其特征在于该链条的后一段的下方约一根稻草的直径以下的位置与该链条平行焊一条草道(43)。所述草道其特征在于草道与链条平行且适当叠位。15.所述出草部件其特征在于在上一链条下方适当位置设有一条与之内侧平行的稻草导杆(44)。16.所述集草部件其特征在于集草半圆柱斜置右侧。所述集草半圆柱其特征在于用具有弹力的物件设在半圆柱右侧将其拉平并使开口向上。所述半圆柱其特征还在于半圆柱上半圆的四分之一(靠右边)处焊一小铁钩，钩向下，钩上安装一软绳(2)，软绳直接控制在扶手上。2CCNN110210621402106217A说明书1/6页垄上行水稻收割机[0001]本发明系农业机械，集水稻收割与脱粒于一体，取名垄上行水稻收割机。[0002]本发明具有超微体型，超轻重量，超低价格和侧割等特点。尤其适合广大丘陵地区小面积稻田的收获使用。它与传统的收割技术相比，不用弯腰，且提高工效8--10倍。与现代技术如[专利号]：ZL200520052096.2相比，重量仅其四分之一，价格不足其六分之一，而且还具有三大优势：即增收优势：直立脱粒，脱粒过程衔接合理，脱粒部分封闭性好等特点，因而增收效果好，若每亩增收稻谷3千克，则亿万亩稻田就具有非常可观的增收价值了；节能优势：因为它单位割幅自重最轻，所以消耗在机身的能量最少；便捷优势：它结构紧凑，体型轻巧，可以垄上行，不需要辅助工作便可直接到达田间。[0003]该发明实施所需设施为电焊机、台钻、切割机、压板机、车床等。规模可大可小，很多部件可以在市场上购买。制作样机约需1500元，批量生产，每台综合费用在800元左右。由于投资小成本费用低，加上
