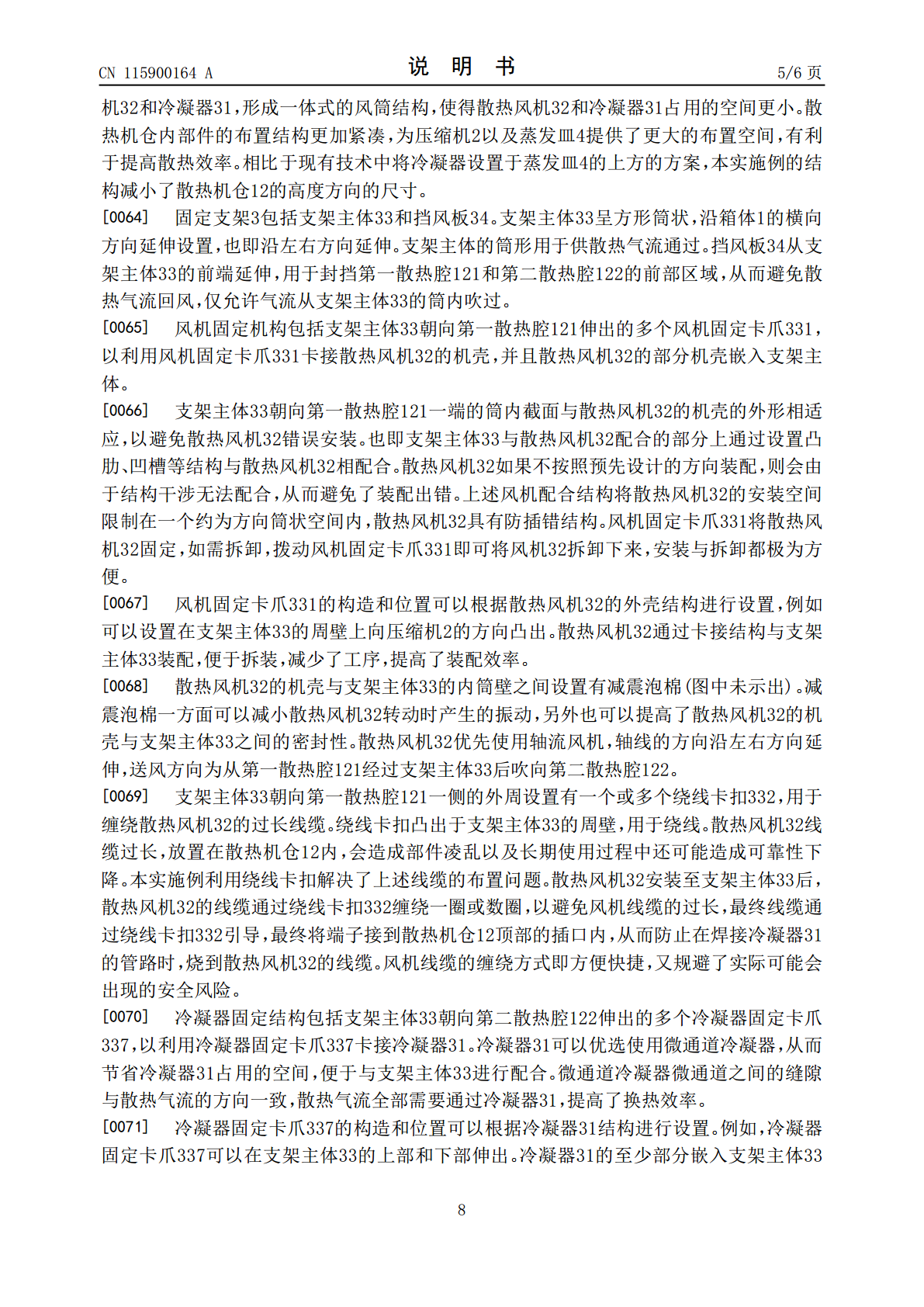

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115900164A(43)申请公布日2023.04.04(21)申请号202111161254.8(22)申请日2021.09.30(71)申请人青岛海尔电冰箱有限公司地址266101山东省青岛市崂山区海尔路1号海尔工业园申请人海尔智家股份有限公司(72)发明人董凌云费斌王常志陈建全(74)专利代理机构北京智汇东方知识产权代理事务所(普通合伙)11391专利代理师刘长江(51)Int.Cl.F25D11/00(2006.01)F25D23/00(2006.01)F25D21/14(2006.01)权利要求书2页说明书6页附图6页(54)发明名称底部设置散热机仓的冰箱(57)摘要本发明提供了一种底部设置散热机仓的冰箱，其包括：箱体、固定支架、散热风机、冷凝器。箱体底部后方具有散热机仓，固定支架设置于散热机仓的横向中部，将散热机仓沿箱体的横向方向分隔为第一散热腔和第二散热腔，并且固定支架朝向第一散热腔的一侧设置有风机固定结构，固定支架朝向第二散热腔的一侧设置有冷凝器固定结构；散热风机安装于风机固定结构上，用于促使形成从箱体外部进入并吹经第一散热腔和第二散热腔后排出箱体的散热气流；冷凝器安装于冷凝器固定结构上，并利用散热气流进行冷却。本发明的方案，固定支架、散热风机、冷凝器三者形成一体式风筒结构，散热机仓内部件的布置结构更加紧凑，装配过程更加简单高效。CN115900164ACN115900164A权利要求书1/2页1.一种底部设置散热机仓的冰箱，包括：箱体，其底部后方具有散热机仓，固定支架，设置于所述散热机仓的横向中部，将所述散热机仓沿所述箱体的横向方向分隔为第一散热腔和第二散热腔，并且所述固定支架朝向所述第一散热腔的一侧设置有风机固定结构，所述固定支架朝向所述第二散热腔的一侧设置有冷凝器固定结构；散热风机，安装于风机固定结构上，用于促使形成从箱体外部进入并吹经所述第一散热腔和所述第二散热腔后排出所述箱体的散热气流；冷凝器，安装于所述冷凝器固定结构上，并利用所述散热气流进行冷却。2.根据权利要求1所述的底部设置散热机仓的冰箱，其中所述固定支架包括：支架主体，呈方形筒状，沿所述箱体的横向方向延伸设置，所述风机固定机构包括所述支架主体朝向所述第一散热腔伸出的多个风机固定卡爪，以利用所述风机固定卡爪卡接所述散热风机的机壳，并且所述散热风机的部分机壳嵌入所述支架主体。3.根据权利要求2所述的底部设置散热机仓的冰箱，其中所述支架主体朝向所述第一散热腔一端的筒内截面与所述散热风机的机壳的外形相适应，以避免所述散热风机错误安装，并且所述散热风机的机壳与所述支架主体的内筒壁之间设置有减震泡棉。4.根据权利要求2所述的底部设置散热机仓的冰箱，其中所述支架主体朝向所述第一散热腔一侧的外周设置有一个或多个绕线卡扣，用于缠绕所述散热风机的过长线缆。5.根据权利要求2所述的底部设置散热机仓的冰箱，其中所述冷凝器为微通道冷凝器，并且冷凝器固定结构包括所述支架主体朝向所述第二散热腔伸出的多个冷凝器固定卡爪，以利用所述冷凝器固定卡爪卡接所述微通道冷凝器。6.根据权利要求2所述的底部设置散热机仓的冰箱，其中所述固定支架还包括：挡风板，从所述支架主体的前端延伸，用于封挡所述第一散热腔和所述第二散热腔的前部区域。7.根据权利要求2所述的底部设置散热机仓的冰箱，其中所述固定支架还包括：安装卡扣，设置于所述固定支架的底部，用于与所述散热机仓的底板卡接；固定螺钉柱，设置于所述固定支架的后部，用于与所述散热机仓的后壁板通过螺钉进行固定。8.根据权利要求1所述的底部设置散热机仓的冰箱，其中还包括：压缩机，安装于所述第一散热腔内；蒸发皿，安装于所述第二散热腔内，用于承接连接制冷室的排水管排出的水；并且所述散热气流依次流经所述压缩机、所述散热风机、所述冷凝器、以及所述蒸发皿。9.根据权利要求8所述的底部设置散热机仓的冰箱，其中所述固定支架的顶部还开设有导槽，以供用于连接所述压缩机以及所述冷凝器的制冷管路穿过。10.根据权利要求1所述的底部设置散热机仓的冰箱，其中所述散热机仓的底板在所述第一散热腔和所述第二散热腔的前部分别开设有散热进2CN115900164A权利要求书2/2页风口和散热排风口。3CN115900164A说明书1/6页底部设置散热机仓的冰箱技术领域[0001]本发明属于制冷设备技术领域，具体提供了一种底部设置散热机仓的冰箱。背景技术[0002]现有技术的部分冰箱，特别是嵌入式冰箱中，将冷凝器、压缩机、蒸发皿布置在箱体底部的散热机仓内，散热风机从冰箱外部吸入环境空气，并促使空气在散热机仓内流动，对冷凝器和压缩机进行对流散热。[0003]上述在箱体底部布置散热机仓的冰箱，由于散热机仓的空间较小，但是布置的发
