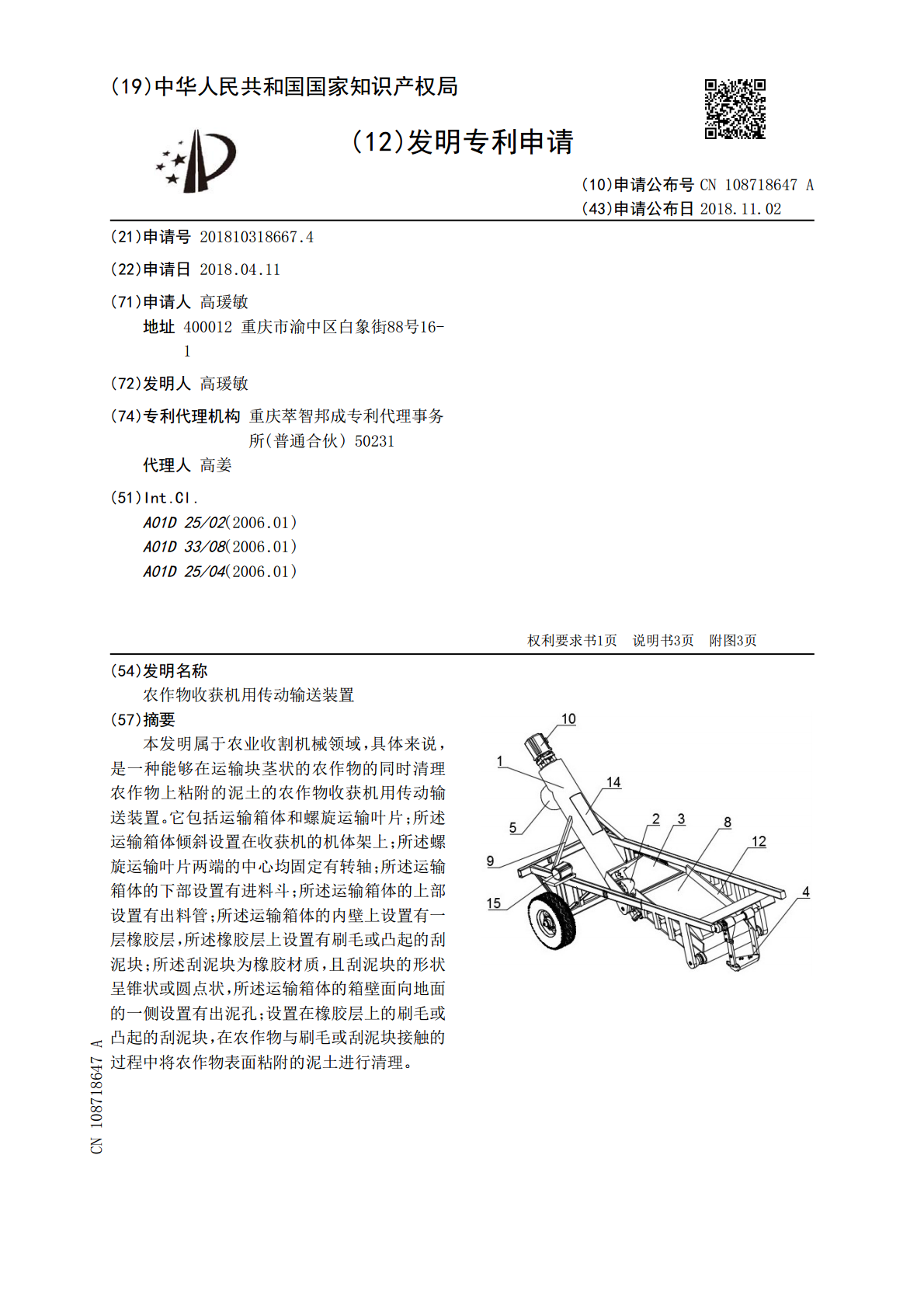

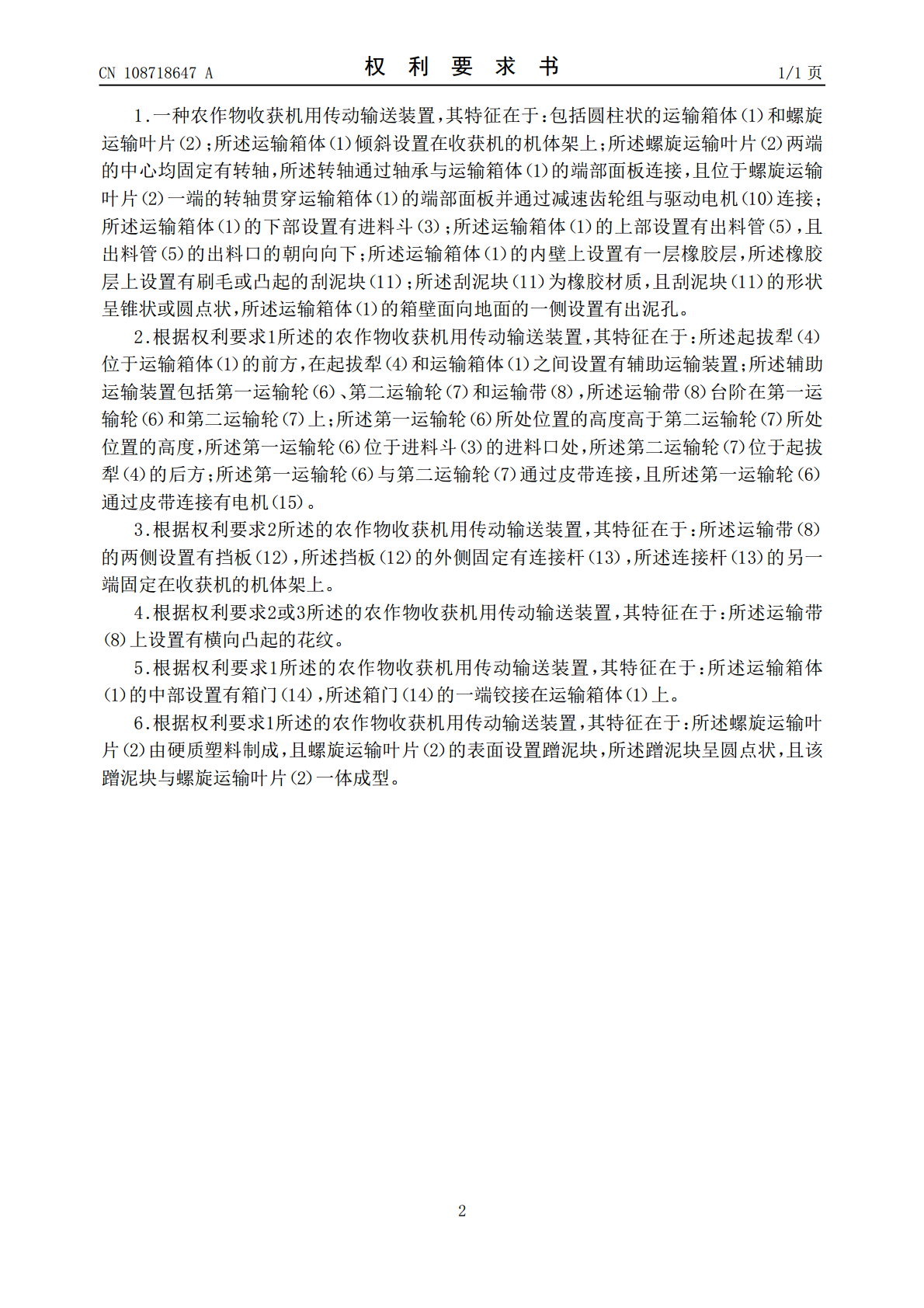

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108718647A(43)申请公布日2018.11.02(21)申请号201810318667.4(22)申请日2018.04.11(71)申请人高瑗敏地址400012重庆市渝中区白象街88号16-1(72)发明人高瑗敏(74)专利代理机构重庆萃智邦成专利代理事务所(普通合伙)50231代理人高姜(51)Int.Cl.A01D25/02(2006.01)A01D33/08(2006.01)A01D25/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称农作物收获机用传动输送装置(57)摘要本发明属于农业收割机械领域，具体来说，是一种能够在运输块茎状的农作物的同时清理农作物上粘附的泥土的农作物收获机用传动输送装置。它包括运输箱体和螺旋运输叶片；所述运输箱体倾斜设置在收获机的机体架上；所述螺旋运输叶片两端的中心均固定有转轴；所述运输箱体的下部设置有进料斗；所述运输箱体的上部设置有出料管；所述运输箱体的内壁上设置有一层橡胶层，所述橡胶层上设置有刷毛或凸起的刮泥块；所述刮泥块为橡胶材质，且刮泥块的形状呈锥状或圆点状，所述运输箱体的箱壁面向地面的一侧设置有出泥孔；设置在橡胶层上的刷毛或凸起的刮泥块，在农作物与刷毛或刮泥块接触的过程中将农作物表面粘附的泥土进行清理。CN108718647ACN108718647A权利要求书1/1页1.一种农作物收获机用传动输送装置，其特征在于：包括圆柱状的运输箱体（1）和螺旋运输叶片（2）；所述运输箱体（1）倾斜设置在收获机的机体架上；所述螺旋运输叶片（2）两端的中心均固定有转轴，所述转轴通过轴承与运输箱体（1）的端部面板连接，且位于螺旋运输叶片（2）一端的转轴贯穿运输箱体（1）的端部面板并通过减速齿轮组与驱动电机（10）连接；所述运输箱体（1）的下部设置有进料斗（3）；所述运输箱体（1）的上部设置有出料管（5），且出料管（5）的出料口的朝向向下；所述运输箱体（1）的内壁上设置有一层橡胶层，所述橡胶层上设置有刷毛或凸起的刮泥块（11）；所述刮泥块（11）为橡胶材质，且刮泥块（11）的形状呈锥状或圆点状，所述运输箱体（1）的箱壁面向地面的一侧设置有出泥孔。2.根据权利要求1所述的农作物收获机用传动输送装置，其特征在于：所述起拔犁（4）位于运输箱体（1）的前方，在起拔犁（4）和运输箱体（1）之间设置有辅助运输装置；所述辅助运输装置包括第一运输轮（6）、第二运输轮（7）和运输带（8），所述运输带（8）台阶在第一运输轮（6）和第二运输轮（7）上；所述第一运输轮（6）所处位置的高度高于第二运输轮（7）所处位置的高度，所述第一运输轮（6）位于进料斗（3）的进料口处，所述第二运输轮（7）位于起拔犁（4）的后方；所述第一运输轮（6）与第二运输轮（7）通过皮带连接，且所述第一运输轮（6）通过皮带连接有电机（15）。3.根据权利要求2所述的农作物收获机用传动输送装置，其特征在于：所述运输带（8）的两侧设置有挡板（12），所述挡板（12）的外侧固定有连接杆（13），所述连接杆（13）的另一端固定在收获机的机体架上。4.根据权利要求2或3所述的农作物收获机用传动输送装置，其特征在于：所述运输带（8）上设置有横向凸起的花纹。5.根据权利要求1所述的农作物收获机用传动输送装置，其特征在于：所述运输箱体（1）的中部设置有箱门（14），所述箱门（14）的一端铰接在运输箱体（1）上。6.根据权利要求1所述的农作物收获机用传动输送装置，其特征在于：所述螺旋运输叶片（2）由硬质塑料制成，且螺旋运输叶片（2）的表面设置蹭泥块，所述蹭泥块呈圆点状，且该蹭泥块与螺旋运输叶片（2）一体成型。2CN108718647A说明书1/3页农作物收获机用传动输送装置技术领域[0001]本发明属于农业收割机械领域，具体来说，是一种能够在运输块茎状农作物的同时清理农作物上粘附的泥土的农作物收获机用传动输送装置。背景技术[0002]现有的萝卜、甜菜等竖直生长在地下的块茎的状农作物的收获机通常是采用起拔犁对农作物进行收获；在收获机工作时，起拔犁钻进地下，并向前移动，通过起拔犁挤压土壤将地下的块茎状的农作物挤出地面，然后通过拨块或夹持装置将农作物进行收获，最后通过输送装置将收获到的农作物输送到收获箱中；由于农作物和土壤一起被挤出地面，使农作物的表面粘附有很多的泥土，因此在将农作物收获之后还需要另外将农作物进行除泥处理，或者在收获机中安装一个除泥装置。[0003]目前，市面上大部分的收获机都只有单纯的收获农作物功能，并不能在收获的过程中对农作物进行清泥处理，而只能在收获之后通过人工或别的设备另行清理农作物上的泥土，增加了农作物从收获到售卖或加工整体过程中的时间成本和经济成本
