滩涂互花米草收割机.pdf

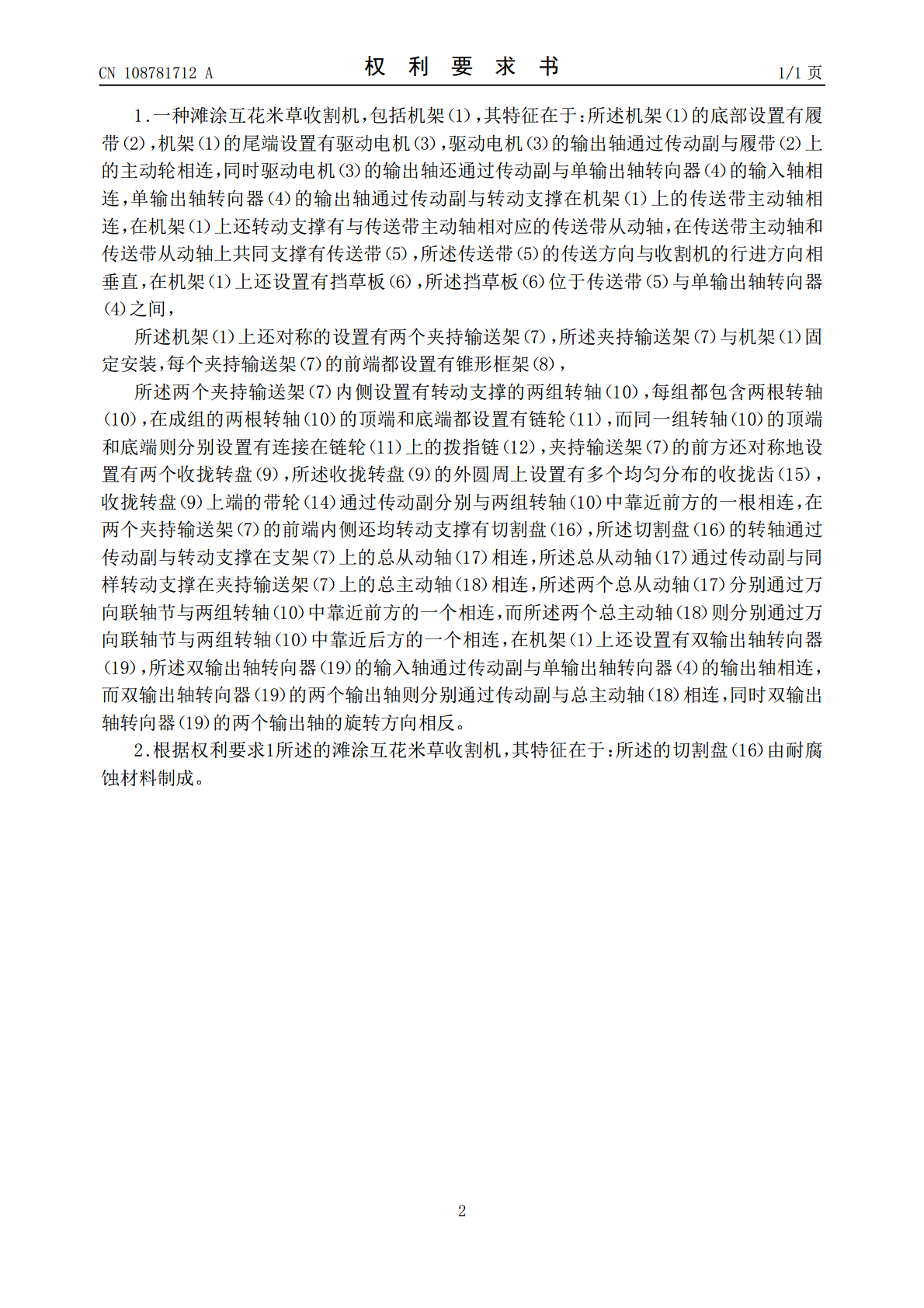

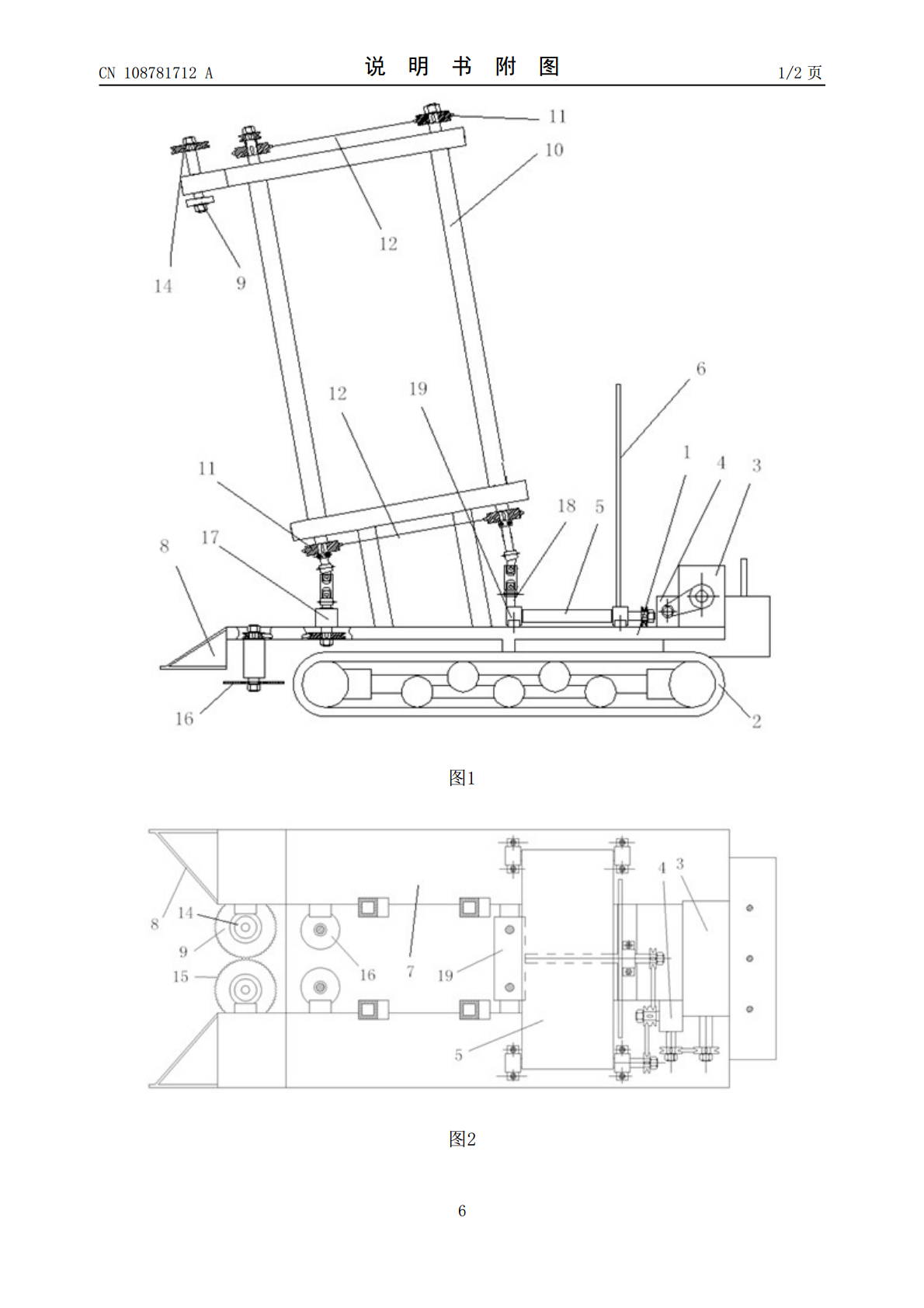

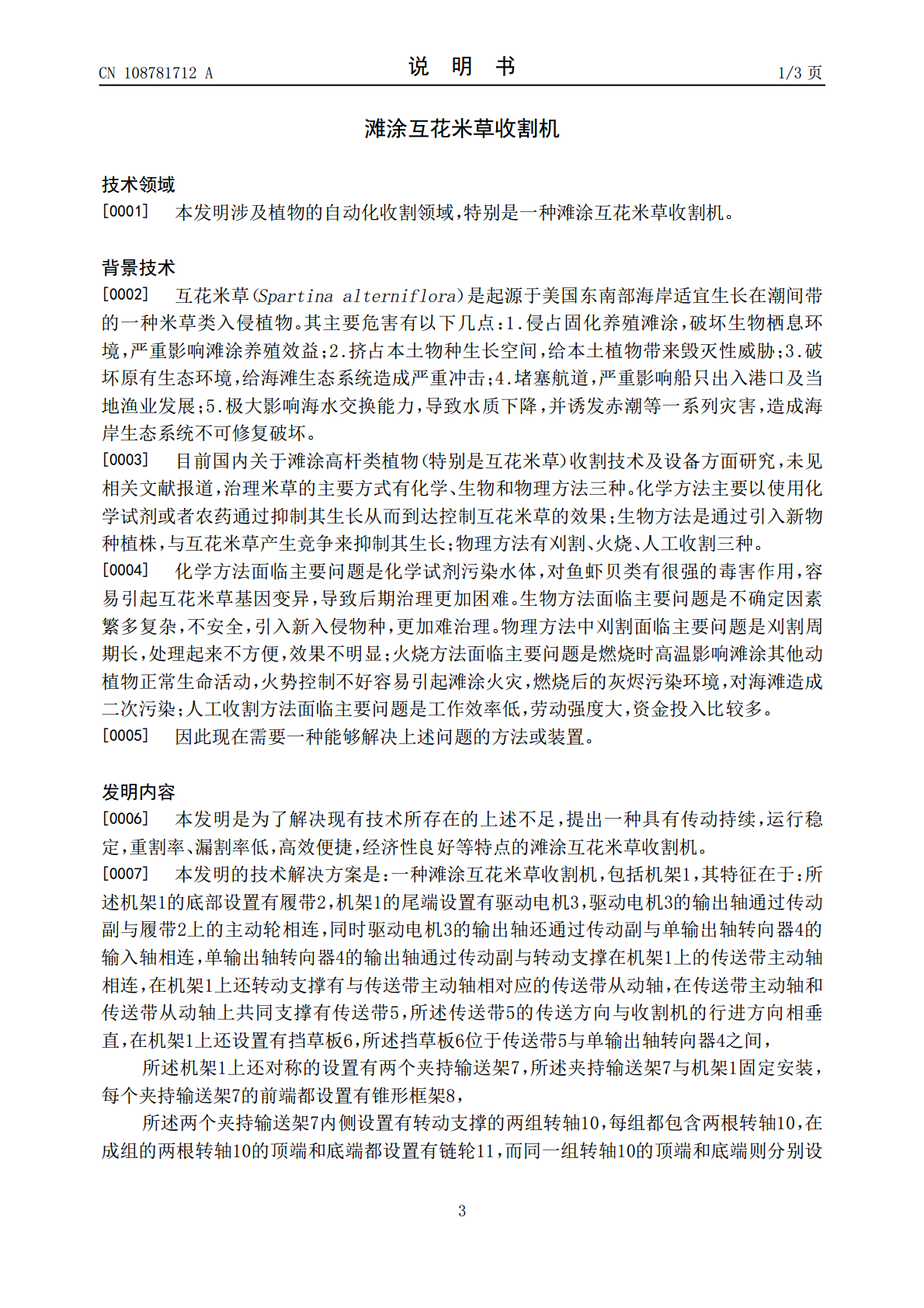

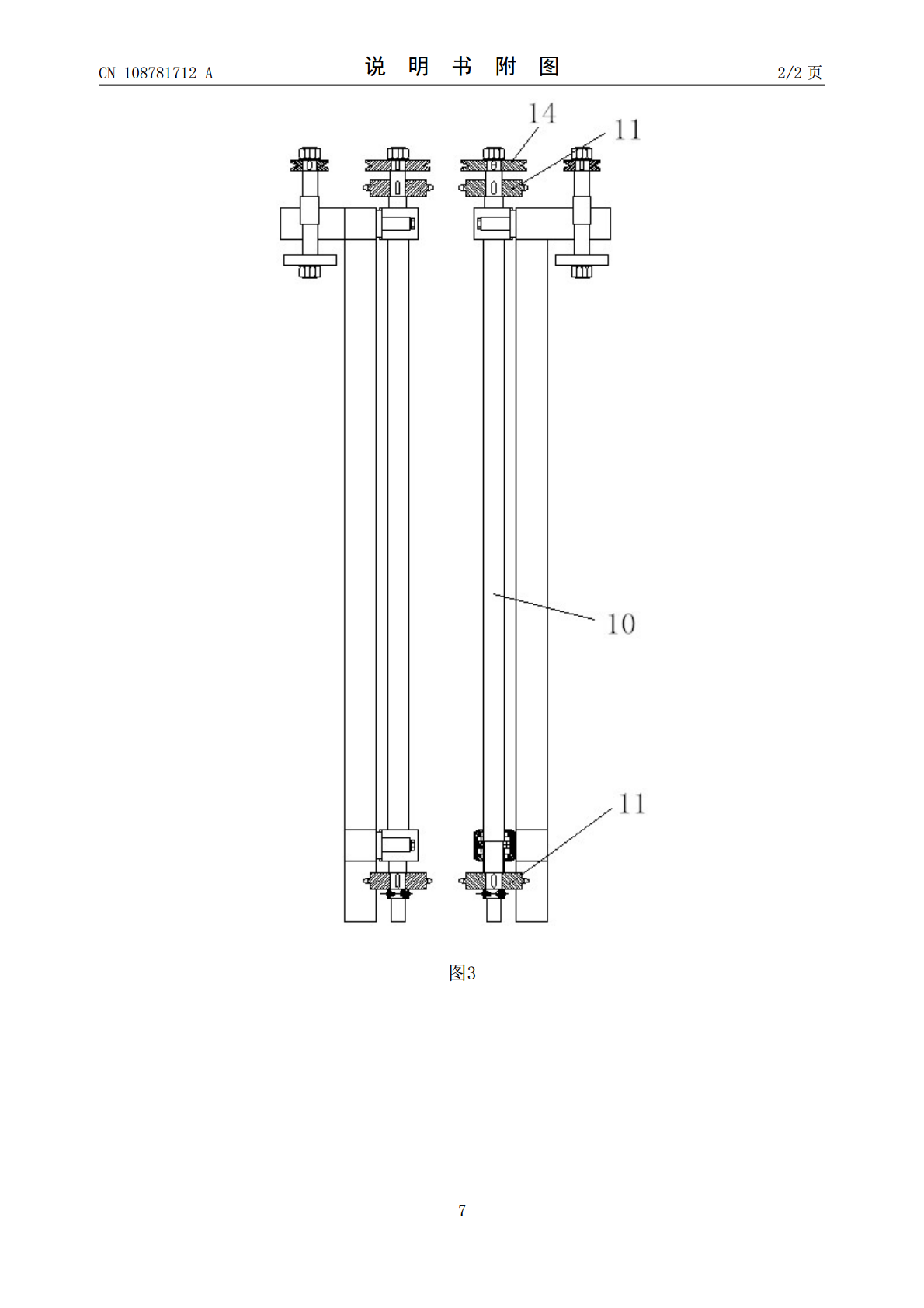

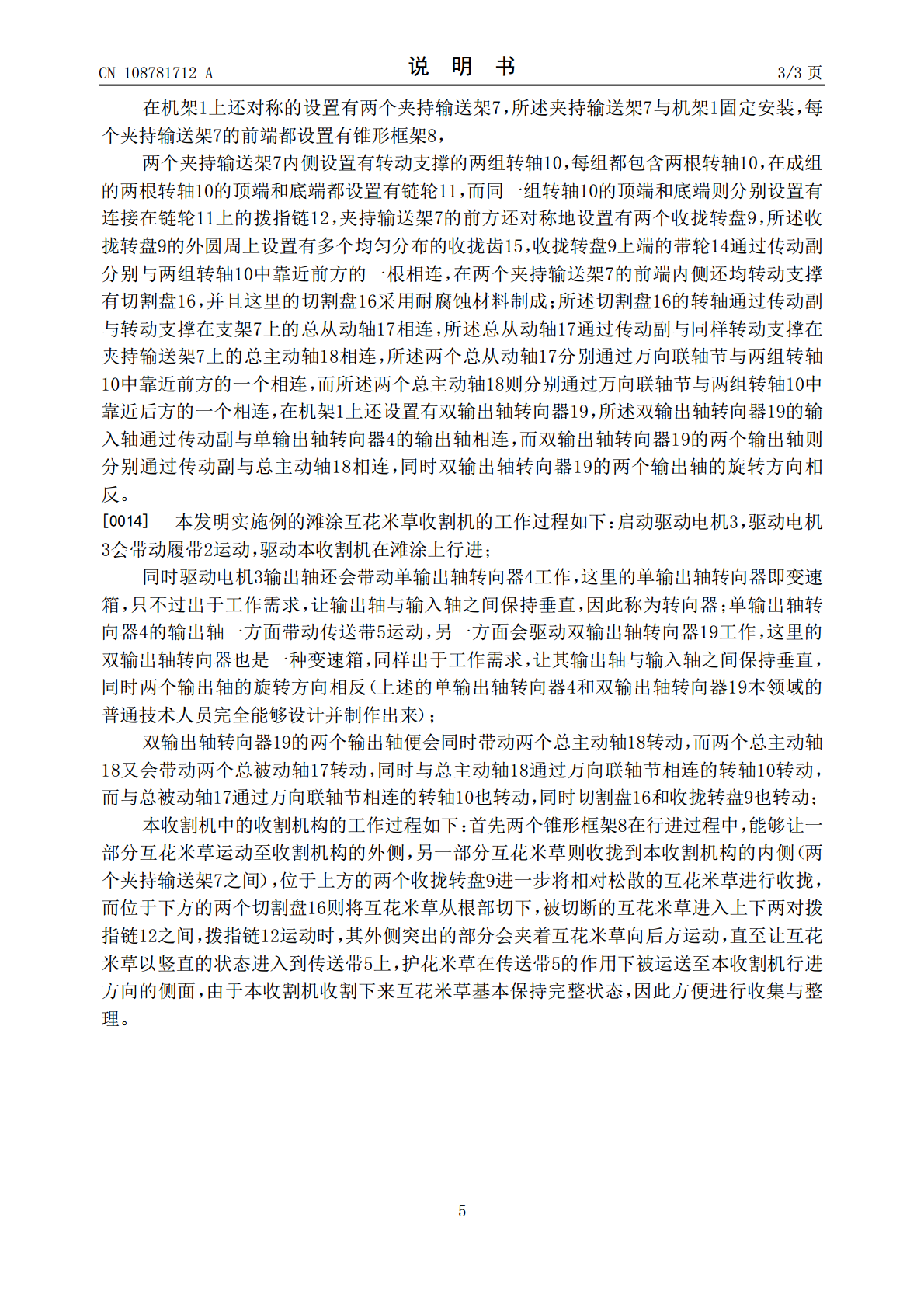

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108781712A(43)申请公布日2018.11.13(21)申请号201810867895.7A01D69/02(2006.01)(22)申请日2018.08.02(71)申请人大连海洋大学地址116023辽宁省大连市沙河口区黑石礁街2-52(72)发明人张国琛魏兴伟于赢水母刚李秀辰邓朝杨津宇郝玉孝(74)专利代理机构大连非凡专利事务所21220代理人王廉(51)Int.Cl.A01D34/66(2006.01)A01D34/78(2006.01)A01D45/00(2018.01)A01D57/02(2006.01)A01D57/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称滩涂互花米草收割机(57)摘要本发明公开一种滩涂互花米草收割机，包括机架，其特征在于：所述机架底部设置有履带，机架的尾端设置有驱动电机，驱动电机输出轴通过传动副分别与履带上的主动轮和单输出轴转向器的输入轴相连，单输出轴转向器的输出轴通过传动副同时驱动传送带和双输出轴转向器，所述传送带的传送方向与机架行进方向相垂直，锥形框架分垄后，切割盘切割，收拢转盘将互花米草拨至由夹持输送架、转轴、拨指链、链轮组成的夹持输送机构中，由夹持输送机构将互花米草提升一定高度后传送到传送带上，经过挡草板挡草，在传送带的作用下从本收割机行进方向的侧面输出，所述挡草板位于传送带与单输出轴转向器之间。CN108781712ACN108781712A权利要求书1/1页1.一种滩涂互花米草收割机，包括机架（1），其特征在于：所述机架（1）的底部设置有履带（2），机架（1）的尾端设置有驱动电机（3），驱动电机（3）的输出轴通过传动副与履带（2）上的主动轮相连，同时驱动电机（3）的输出轴还通过传动副与单输出轴转向器（4）的输入轴相连，单输出轴转向器（4）的输出轴通过传动副与转动支撑在机架（1）上的传送带主动轴相连，在机架（1）上还转动支撑有与传送带主动轴相对应的传送带从动轴，在传送带主动轴和传送带从动轴上共同支撑有传送带（5），所述传送带（5）的传送方向与收割机的行进方向相垂直，在机架（1）上还设置有挡草板（6），所述挡草板（6）位于传送带（5）与单输出轴转向器（4）之间，所述机架（1）上还对称的设置有两个夹持输送架（7），所述夹持输送架（7）与机架（1）固定安装，每个夹持输送架（7）的前端都设置有锥形框架（8），所述两个夹持输送架（7）内侧设置有转动支撑的两组转轴（10），每组都包含两根转轴（10），在成组的两根转轴（10）的顶端和底端都设置有链轮（11），而同一组转轴（10）的顶端和底端则分别设置有连接在链轮（11）上的拨指链（12），夹持输送架（7）的前方还对称地设置有两个收拢转盘（9），所述收拢转盘（9）的外圆周上设置有多个均匀分布的收拢齿（15），收拢转盘（9）上端的带轮（14）通过传动副分别与两组转轴（10）中靠近前方的一根相连，在两个夹持输送架（7）的前端内侧还均转动支撑有切割盘（16），所述切割盘（16）的转轴通过传动副与转动支撑在支架（7）上的总从动轴（17）相连，所述总从动轴（17）通过传动副与同样转动支撑在夹持输送架（7）上的总主动轴（18）相连，所述两个总从动轴（17）分别通过万向联轴节与两组转轴（10）中靠近前方的一个相连，而所述两个总主动轴（18）则分别通过万向联轴节与两组转轴（10）中靠近后方的一个相连，在机架（1）上还设置有双输出轴转向器（19），所述双输出轴转向器（19）的输入轴通过传动副与单输出轴转向器（4）的输出轴相连，而双输出轴转向器（19）的两个输出轴则分别通过传动副与总主动轴（18）相连，同时双输出轴转向器（19）的两个输出轴的旋转方向相反。2.根据权利要求1所述的滩涂互花米草收割机，其特征在于：所述的切割盘（16）由耐腐蚀材料制成。2CN108781712A说明书1/3页滩涂互花米草收割机技术领域[0001]本发明涉及植物的自动化收割领域，特别是一种滩涂互花米草收割机。背景技术[0002]互花米草（Spartinaalterniflora）是起源于美国东南部海岸适宜生长在潮间带的一种米草类入侵植物。其主要危害有以下几点：1.侵占固化养殖滩涂，破坏生物栖息环境，严重影响滩涂养殖效益；2.挤占本土物种生长空间，给本土植物带来毁灭性威胁；3.破坏原有生态环境，给海滩生态系统造成严重冲击；4.堵塞航道，严重影响船只出入港口及当地渔业发展；5.极大影响海水交换能力，导致水质下降，并诱发赤潮等一系列灾害，造成海岸生态系统不可修复破坏。[0003]目前国内关于滩涂高杆类植物（特别是互花米草）收割技术及设备方面研究，未见相关文献报道，治理米草的主要方式有化
