用于更换炉门框架的临时炉门结构.pdf

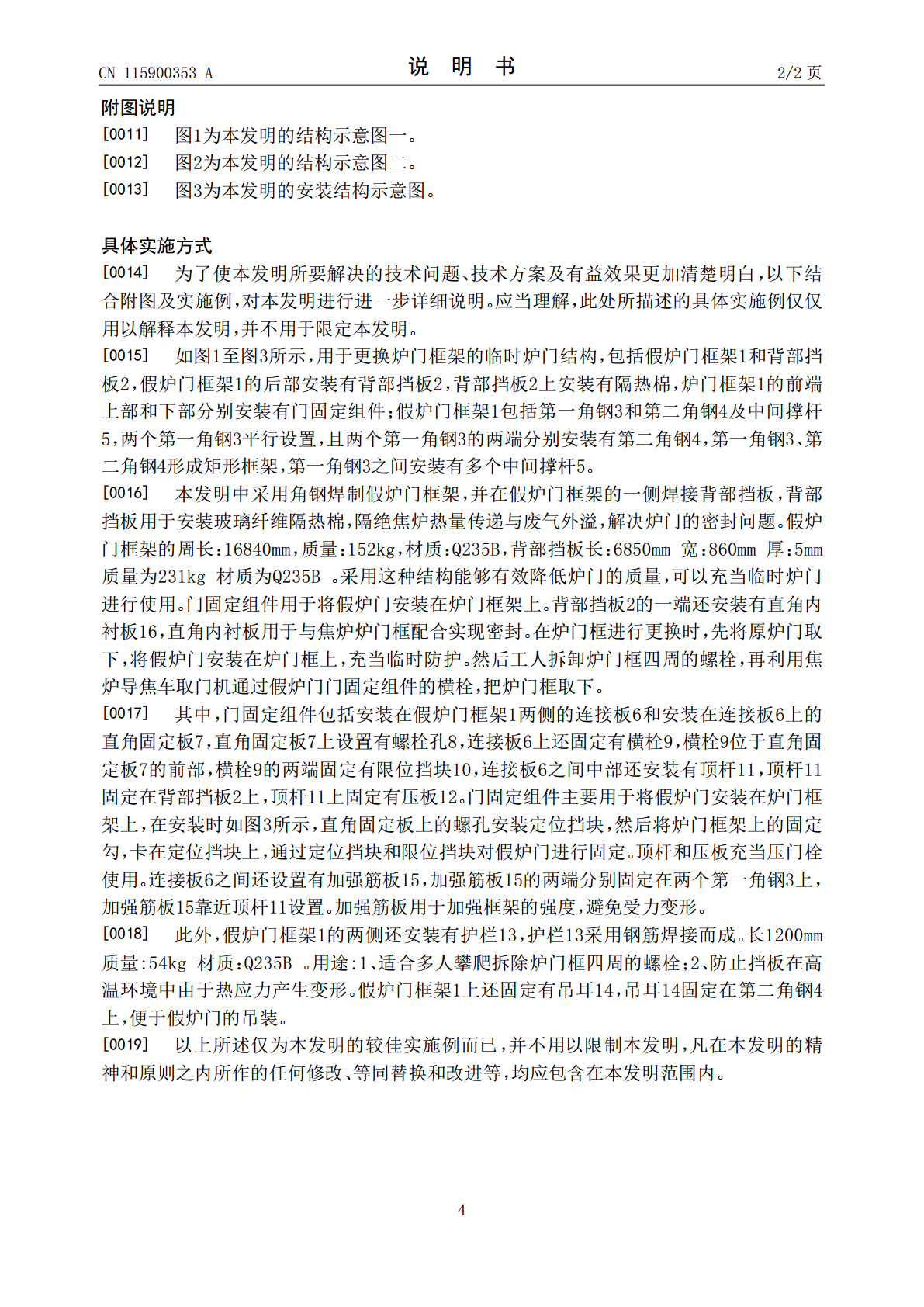

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115900353A(43)申请公布日2023.04.04(21)申请号202211315220.4(22)申请日2022.10.26(71)申请人襄垣县鸿达煤化有限公司地址046000山西省长治市襄垣县襄垣经济技术开发区王桥工业园区(72)发明人刘慧方(74)专利代理机构太原弘科专利代理事务所(普通合伙)14118专利代理师赵宏伟(51)Int.Cl.F27D1/18(2006.01)权利要求书1页说明书2页附图1页(54)发明名称用于更换炉门框架的临时炉门结构(57)摘要本发明涉及一种用于更换炉门框架的临时炉门结构，属于焦炉炉门技术领域，具体包括假炉门框架和背部挡板，假炉门框架的后部安装有背部挡板，背部挡板上安装有隔热棉，炉门框架的前端上部和下部分别安装有门固定组件；假炉门框架包括第一角钢和第二角钢及中间撑杆，两个第一角钢平行设置，且两个第一角钢的两端分别安装有第二角钢，第一角钢、第二角钢形成矩形框架，第一角钢之间安装有多个中间撑杆；本发明结构简单，设计合理，能够临时充当临时炉门使用，便于更换炉门框。CN115900353ACN115900353A权利要求书1/1页1.用于更换炉门框架的临时炉门结构，其特征在于：包括假炉门框架和背部挡板，所述假炉门框架的后部安装有背部挡板，所述背部挡板上安装有隔热棉，所述炉门框架的前端上部和下部分别安装有门固定组件；所述假炉门框架包括第一角钢和第二角钢及中间撑杆，两个所述第一角钢平行设置，且两个所述第一角钢的两端分别安装有第二角钢，所述第一角钢、第二角钢形成矩形框架，所述第一角钢之间安装有多个中间撑杆。2.根据权利要求1所述的用于更换炉门框架的临时炉门结构，其特征在于：所述门固定组件包括安装在假炉门框架两侧的连接板和安装在连接板上的直角固定板，所述直角固定板上设置有螺栓孔，所述连接板上还固定有横栓，所述横栓位于直角固定板的前部，所述横栓的两端固定有限位挡块，所述连接板之间中部还安装有顶杆，所述顶杆固定在背部挡板上，所述顶杆上固定有压板。3.根据权利要求1所述的用于更换炉门框架的临时炉门结构，其特征在于：所述所述连接板之间还设置有加强筋板，所述加强筋板的两端分别固定在两个第一角钢上，所述加强筋板靠近顶杆设置。4.根据权利要求1所述的用于更换炉门框架的临时炉门结构，其特征在于：所述假炉门框架的两侧还安装有护栏，所述护栏采用钢筋焊接而成。5.根据权利要求1所述的用于更换炉门框架的临时炉门结构，其特征在于：所述假炉门框架上还固定有吊耳，所述吊耳固定在第二角钢上。6.根据权利要求1所述的用于更换炉门框架的临时炉门结构，其特征在于：所述背部挡板的一端还安装有直角内衬板。2CN115900353A说明书1/2页用于更换炉门框架的临时炉门结构技术领域[0001]本发明涉及一种用于更换炉门框架的临时炉门结构，属于焦炉炉门技术领域。背景技术[0002]炼焦炉炉门框是焦化厂焦炉燃烧室和炭化室之间密封的炉铁件之一，是焦炉的重要设备部件，现在所有的炼焦炉炉门是由推焦车和拦焦车执行开闭炉门的操作，由于仪器仪表的问题，如：1、开闭炉门时，压门栓不到位;2、关闭炉门速度过快；3、炉口焦粉和焦油堆积;4、对位误差等原因导致炉门框上的挂钩断裂或受损。由于炉门框长期处于高温环境，受到热应力产生变形等，目前大部分焦化厂在更换炉门框过程中，需要将笨重的炉门炉门拆下（焦炉炉门重4t，炉门框架重5t，其拆卸对于取门机的要求比较高），工人处于温度达到1000多摄氏度的焦炉炉门口摘取炉门框，存在着极大的安全隐患。发明内容[0003]为解决现有技术存在的技术问题，本发明提供了一种结构简单，设计合理，能够临时充当临时炉门使用，便于更换炉门框的临时炉门结构。[0004]为实现上述目的，本发明所采用的技术方案为用于更换炉门框架的临时炉门结构，包括假炉门框架和背部挡板，所述假炉门框架的后部安装有背部挡板，所述背部挡板上安装有隔热棉，所述炉门框架的前端上部和下部分别安装有门固定组件；所述假炉门框架包括第一角钢和第二角钢及中间撑杆，两个所述第一角钢平行设置，且两个所述第一角钢的两端分别安装有第二角钢，所述第一角钢、第二角钢形成矩形框架，所述第一角钢之间安装有多个中间撑杆。[0005]优选的，所述门固定组件包括安装在假炉门框架两侧的连接板和安装在连接板上的直角固定板，所述直角固定板上设置有螺栓孔，所述连接板上还固定有横栓，所述横栓位于直角固定板的前部，所述横栓的两端固定有限位挡块，所述连接板之间中部还安装有顶杆，所述顶杆固定在背部挡板上，所述顶杆上固定有压板。[0006]优选的，所述所述连接板之间还设置有加强筋板，所述加强筋板的两端分别固定在两个第一角钢上，所述加强筋板靠近顶杆设置。[000
