一种牧草收割机的切割装置.pdf

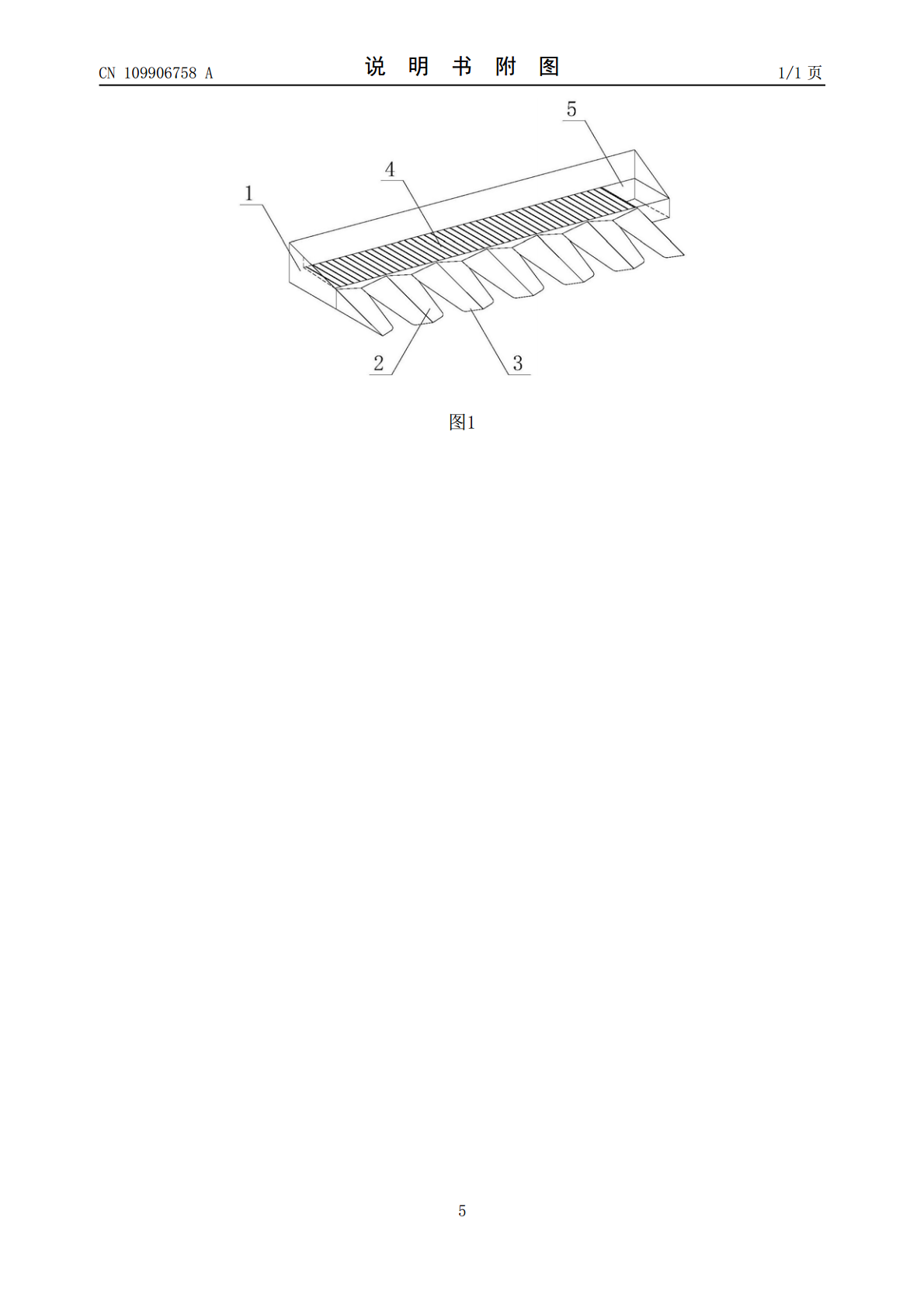

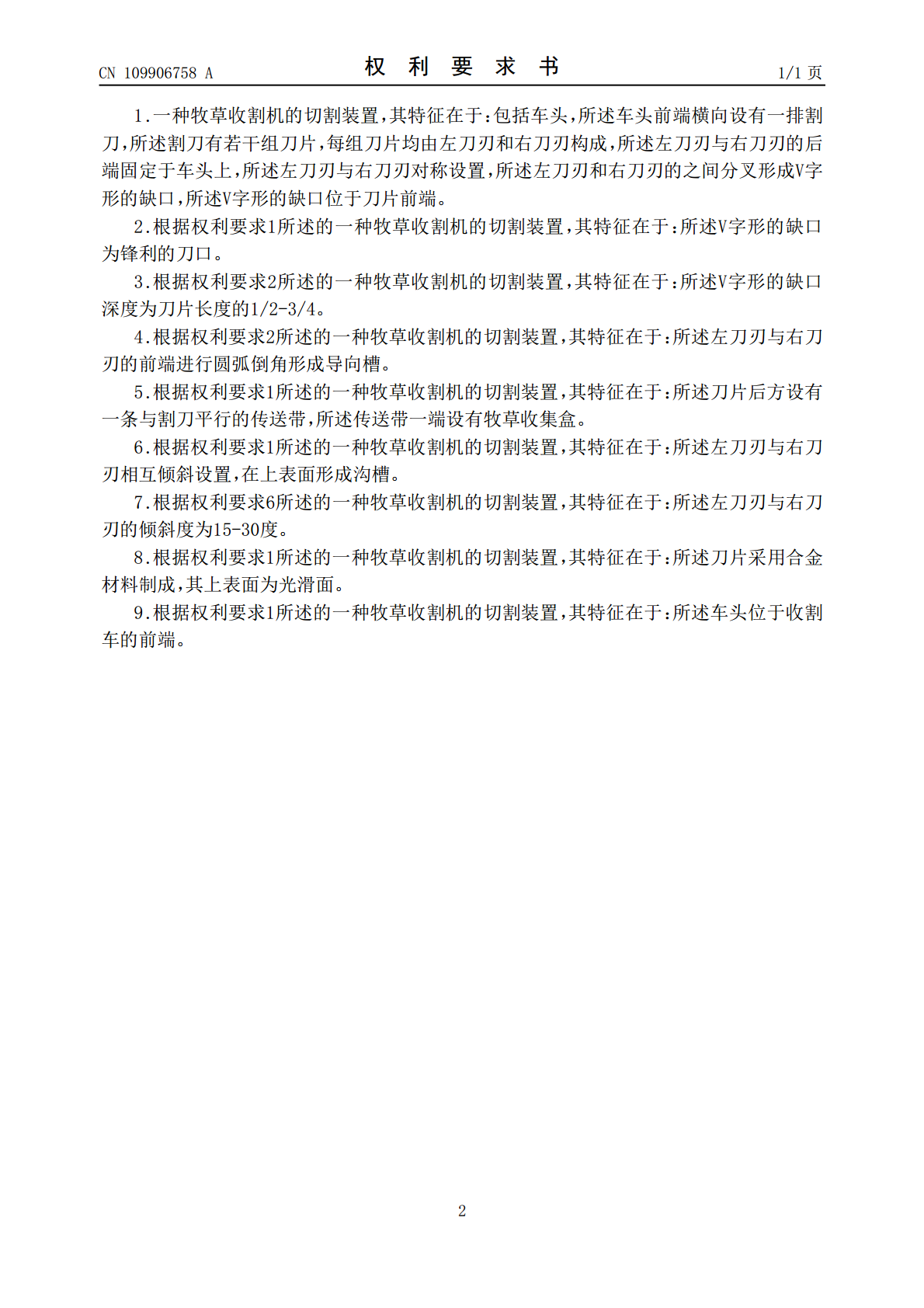

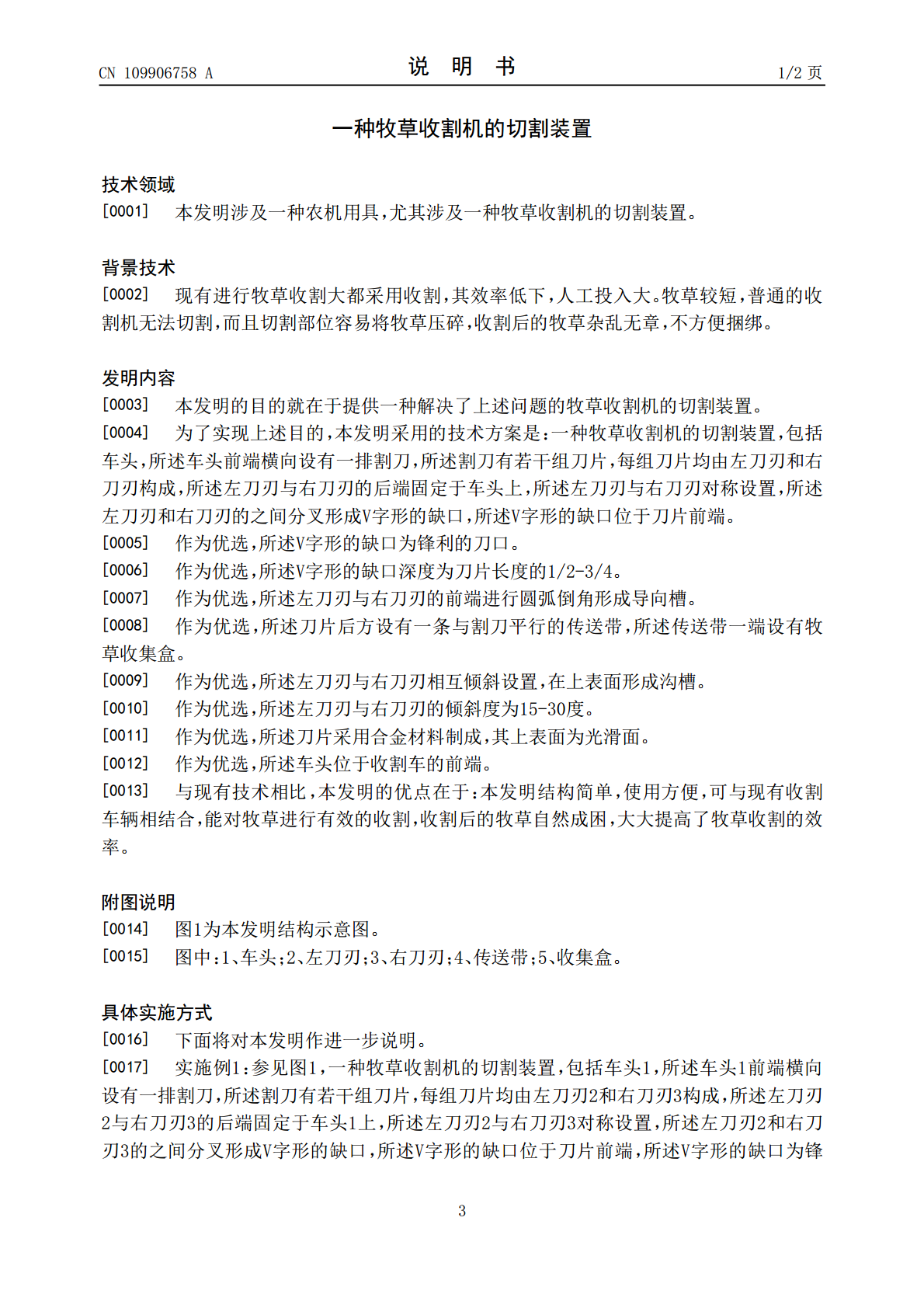

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109906758A(43)申请公布日2019.06.21(21)申请号201711334553.0(22)申请日2017.12.13(71)申请人成都市悦来华天生态农业开发有限公司地址611339四川省成都市大邑县悦来镇宁江村2组(72)发明人肖贤(51)Int.Cl.A01D43/07(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种牧草收割机的切割装置(57)摘要本发明公开了一种牧草收割机的切割装置，包括车头，所述车头前端横向设有一排割刀，所述割刀有若干组刀片，每组刀片均由左刀刃和右刀刃构成，所述左刀刃与右刀刃的后端固定于车头上，所述左刀刃与右刀刃对称设置，所述左刀刃和右刀刃的之间分叉形成V字形的缺口，所述V字形的缺口位于刀片前端。与现有技术相比，本发明结构简单，使用方便，可与现有收割车辆相结合，能对牧草进行有效的收割，收割后的牧草自然成困，大大提高了牧草收割的效率。CN109906758ACN109906758A权利要求书1/1页1.一种牧草收割机的切割装置，其特征在于：包括车头，所述车头前端横向设有一排割刀，所述割刀有若干组刀片，每组刀片均由左刀刃和右刀刃构成，所述左刀刃与右刀刃的后端固定于车头上，所述左刀刃与右刀刃对称设置，所述左刀刃和右刀刃的之间分叉形成V字形的缺口，所述V字形的缺口位于刀片前端。2.根据权利要求1所述的一种牧草收割机的切割装置，其特征在于：所述V字形的缺口为锋利的刀口。3.根据权利要求2所述的一种牧草收割机的切割装置，其特征在于：所述V字形的缺口深度为刀片长度的1/2-3/4。4.根据权利要求2所述的一种牧草收割机的切割装置，其特征在于：所述左刀刃与右刀刃的前端进行圆弧倒角形成导向槽。5.根据权利要求1所述的一种牧草收割机的切割装置，其特征在于：所述刀片后方设有一条与割刀平行的传送带，所述传送带一端设有牧草收集盒。6.根据权利要求1所述的一种牧草收割机的切割装置，其特征在于：所述左刀刃与右刀刃相互倾斜设置，在上表面形成沟槽。7.根据权利要求6所述的一种牧草收割机的切割装置，其特征在于：所述左刀刃与右刀刃的倾斜度为15-30度。8.根据权利要求1所述的一种牧草收割机的切割装置，其特征在于：所述刀片采用合金材料制成，其上表面为光滑面。9.根据权利要求1所述的一种牧草收割机的切割装置，其特征在于：所述车头位于收割车的前端。2CN109906758A说明书1/2页一种牧草收割机的切割装置技术领域[0001]本发明涉及一种农机用具，尤其涉及一种牧草收割机的切割装置。背景技术[0002]现有进行牧草收割大都采用收割，其效率低下，人工投入大。牧草较短，普通的收割机无法切割，而且切割部位容易将牧草压碎，收割后的牧草杂乱无章，不方便捆绑。发明内容[0003]本发明的目的就在于提供一种解决了上述问题的牧草收割机的切割装置。[0004]为了实现上述目的，本发明采用的技术方案是：一种牧草收割机的切割装置，包括车头，所述车头前端横向设有一排割刀，所述割刀有若干组刀片，每组刀片均由左刀刃和右刀刃构成，所述左刀刃与右刀刃的后端固定于车头上，所述左刀刃与右刀刃对称设置，所述左刀刃和右刀刃的之间分叉形成V字形的缺口，所述V字形的缺口位于刀片前端。[0005]作为优选，所述V字形的缺口为锋利的刀口。[0006]作为优选，所述V字形的缺口深度为刀片长度的1/2-3/4。[0007]作为优选，所述左刀刃与右刀刃的前端进行圆弧倒角形成导向槽。[0008]作为优选，所述刀片后方设有一条与割刀平行的传送带，所述传送带一端设有牧草收集盒。[0009]作为优选，所述左刀刃与右刀刃相互倾斜设置，在上表面形成沟槽。[0010]作为优选，所述左刀刃与右刀刃的倾斜度为15-30度。[0011]作为优选，所述刀片采用合金材料制成，其上表面为光滑面。[0012]作为优选，所述车头位于收割车的前端。[0013]与现有技术相比，本发明的优点在于：本发明结构简单，使用方便，可与现有收割车辆相结合，能对牧草进行有效的收割，收割后的牧草自然成困，大大提高了牧草收割的效率。附图说明[0014]图1为本发明结构示意图。[0015]图中：1、车头；2、左刀刃；3、右刀刃；4、传送带；5、收集盒。具体实施方式[0016]下面将对本发明作进一步说明。[0017]实施例1：参见图1，一种牧草收割机的切割装置，包括车头1，所述车头1前端横向设有一排割刀，所述割刀有若干组刀片，每组刀片均由左刀刃2和右刀刃3构成，所述左刀刃2与右刀刃3的后端固定于车头1上，所述左刀刃2与右刀刃3对称设置，所述左刀刃2和右刀刃3的之间分叉形成V字形的缺口，所述V字形的缺口位于刀片前端，所述V字形的缺口为锋
