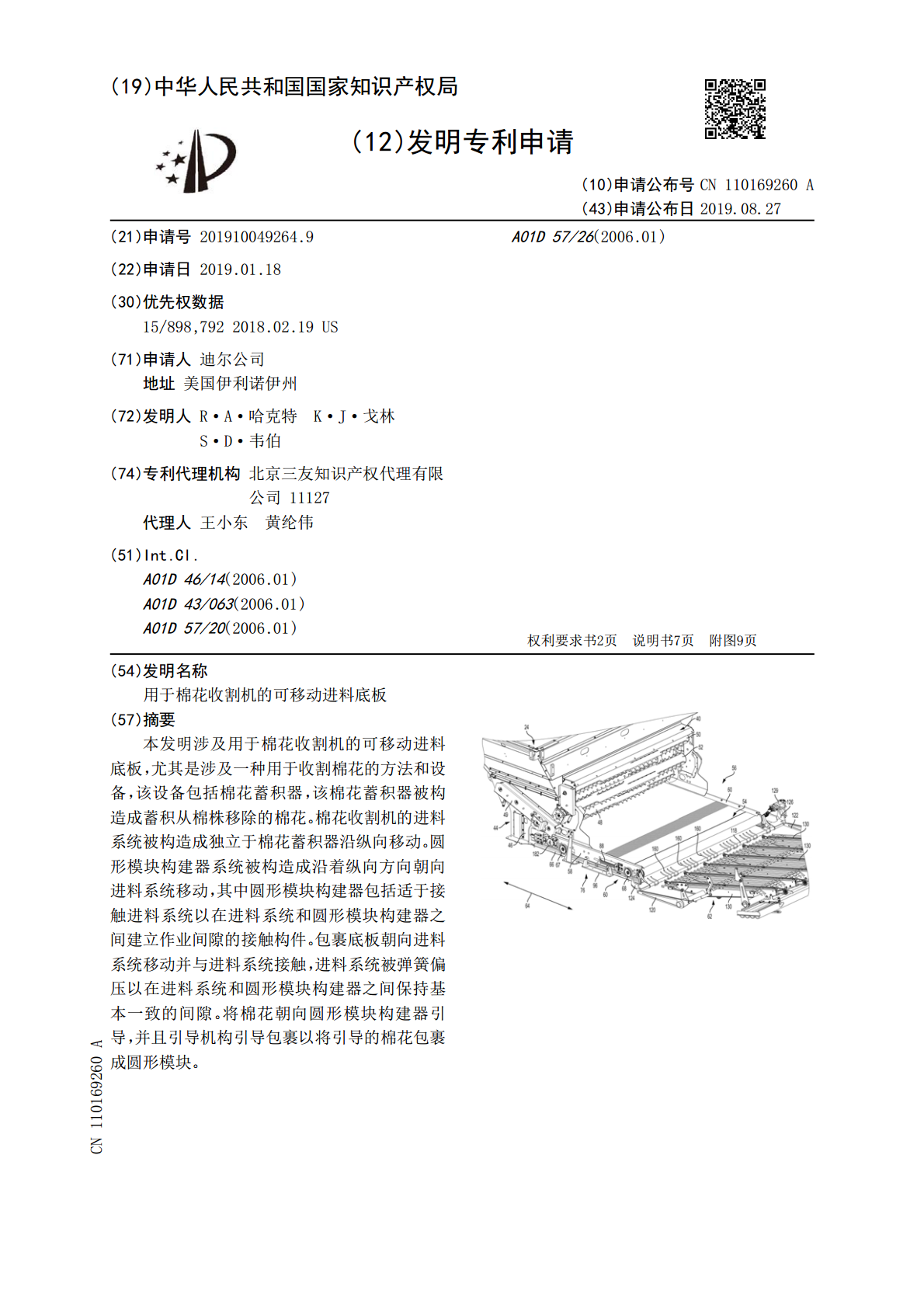

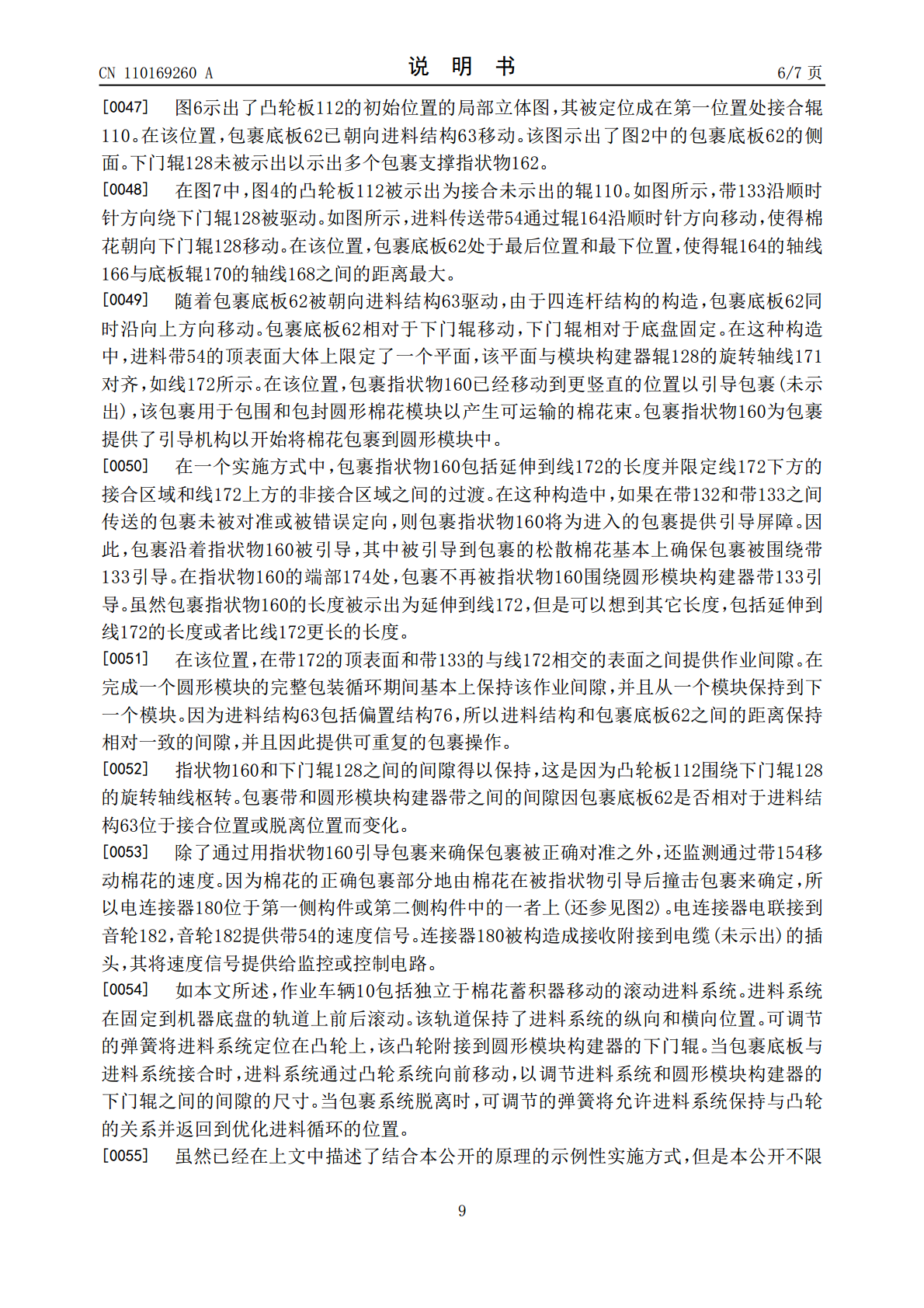

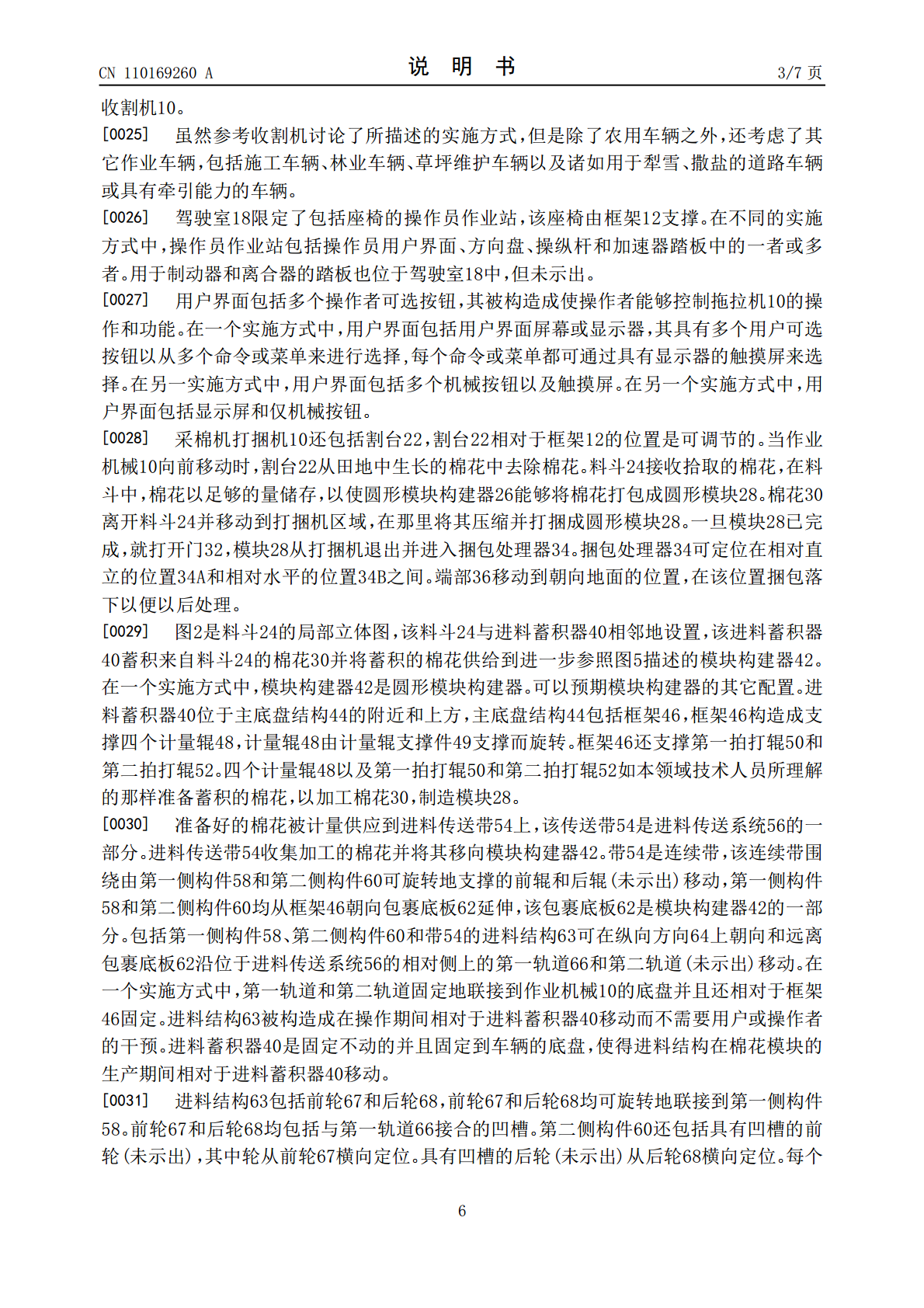

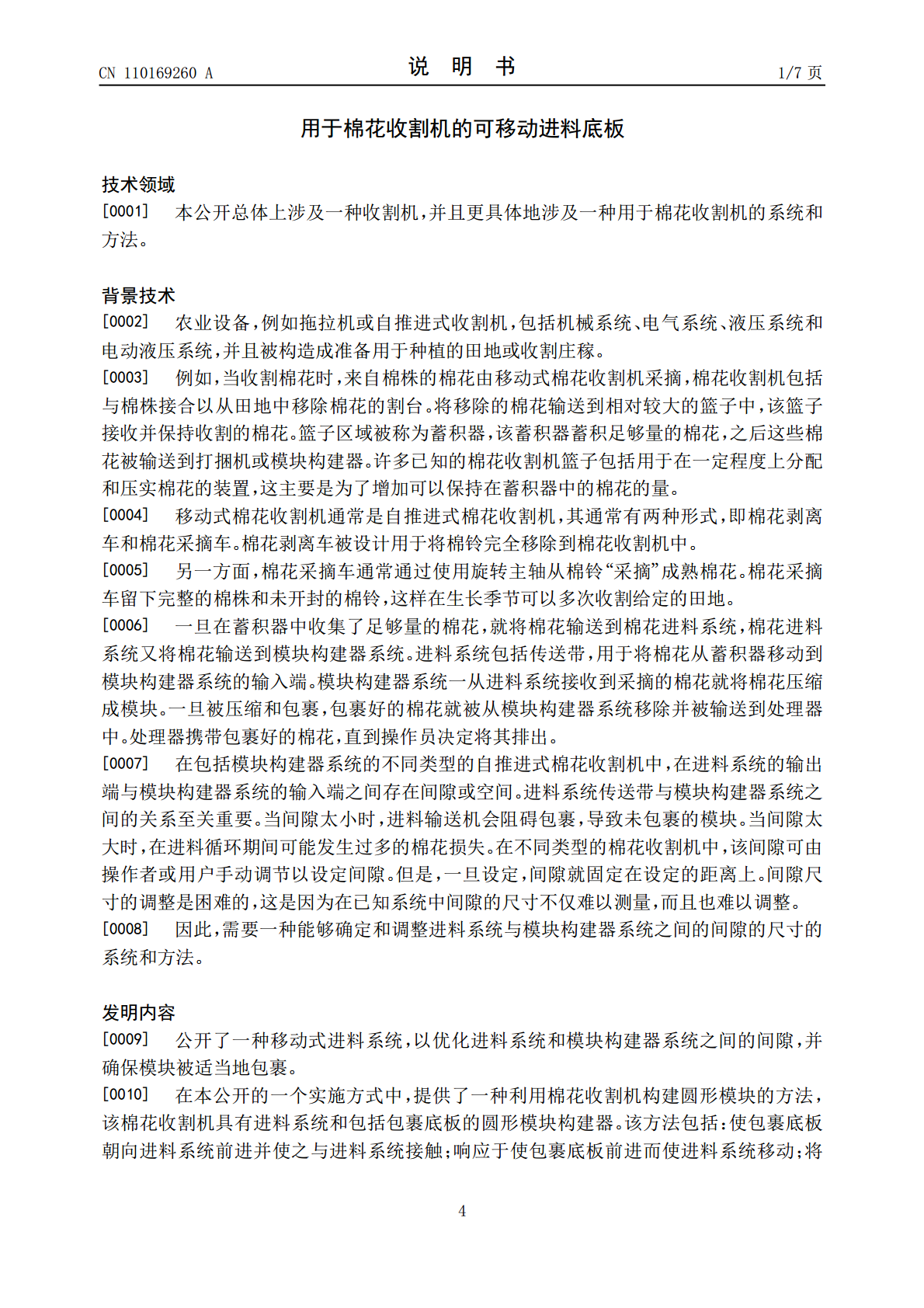

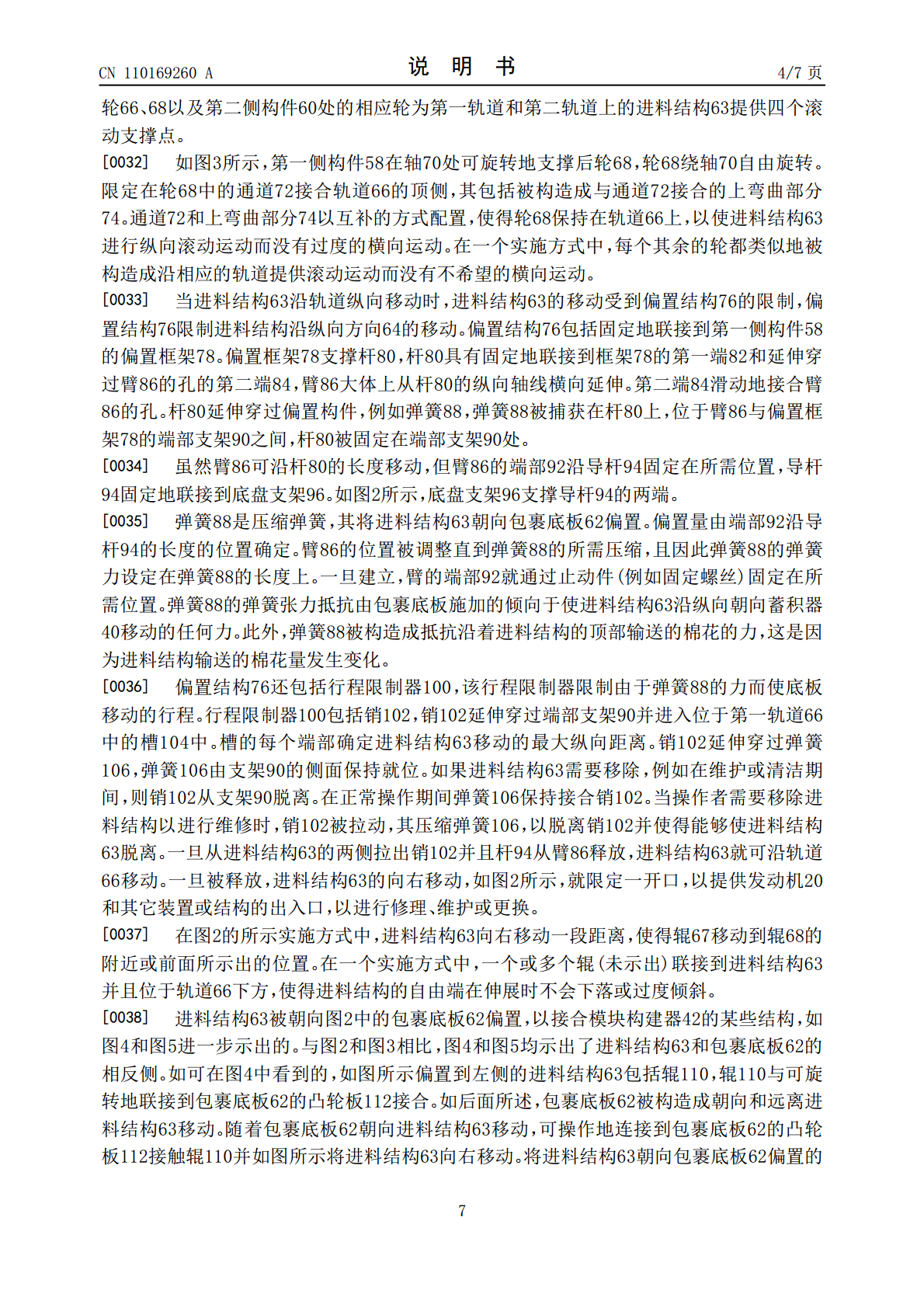

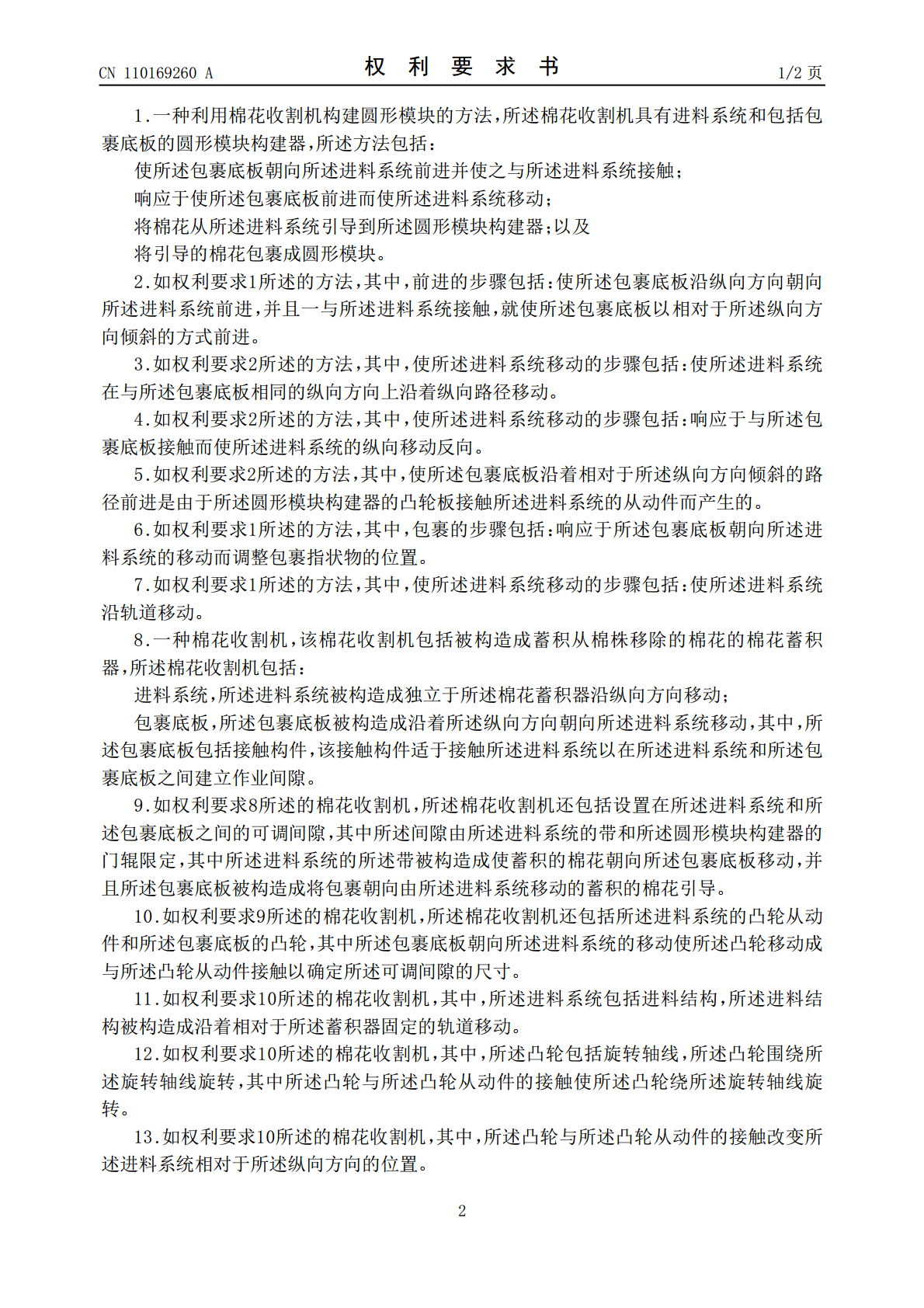

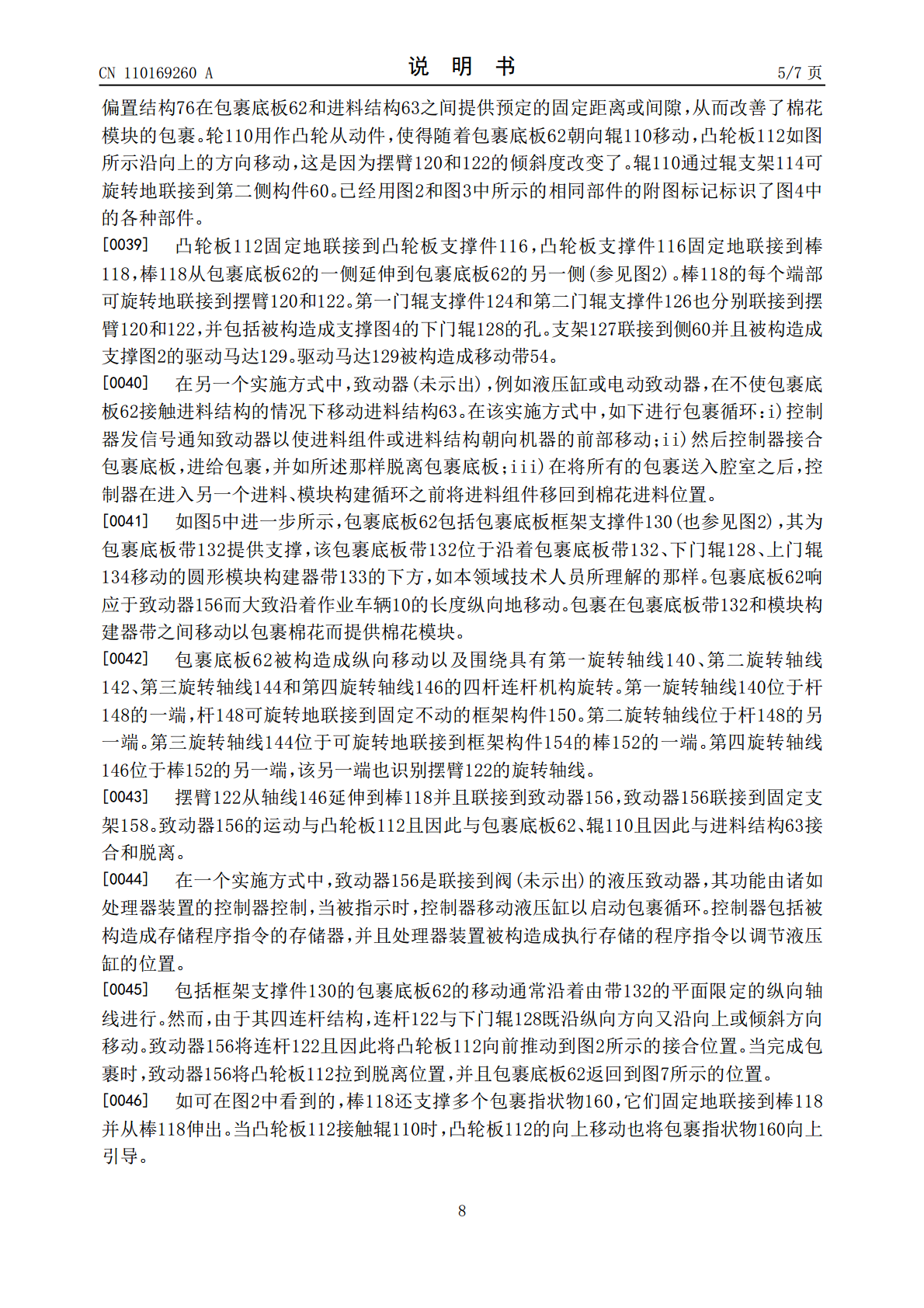

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110169260A(43)申请公布日2019.08.27(21)申请号201910049264.9A01D57/26(2006.01)(22)申请日2019.01.18(30)优先权数据15/898,7922018.02.19US(71)申请人迪尔公司地址美国伊利诺伊州(72)发明人R·A·哈克特K·J·戈林S·D·韦伯(74)专利代理机构北京三友知识产权代理有限公司11127代理人王小东黄纶伟(51)Int.Cl.A01D46/14(2006.01)A01D43/063(2006.01)A01D57/20(2006.01)权利要求书2页说明书7页附图9页(54)发明名称用于棉花收割机的可移动进料底板(57)摘要本发明涉及用于棉花收割机的可移动进料底板，尤其是涉及一种用于收割棉花的方法和设备，该设备包括棉花蓄积器，该棉花蓄积器被构造成蓄积从棉株移除的棉花。棉花收割机的进料系统被构造成独立于棉花蓄积器沿纵向移动。圆形模块构建器系统被构造成沿着纵向方向朝向进料系统移动，其中圆形模块构建器包括适于接触进料系统以在进料系统和圆形模块构建器之间建立作业间隙的接触构件。包裹底板朝向进料系统移动并与进料系统接触，进料系统被弹簧偏压以在进料系统和圆形模块构建器之间保持基本一致的间隙。将棉花朝向圆形模块构建器引导，并且引导机构引导包裹以将引导的棉花包裹成圆形模块。CN110169260ACN110169260A权利要求书1/2页1.一种利用棉花收割机构建圆形模块的方法，所述棉花收割机具有进料系统和包括包裹底板的圆形模块构建器，所述方法包括：使所述包裹底板朝向所述进料系统前进并使之与所述进料系统接触；响应于使所述包裹底板前进而使所述进料系统移动；将棉花从所述进料系统引导到所述圆形模块构建器；以及将引导的棉花包裹成圆形模块。2.如权利要求1所述的方法，其中，前进的步骤包括：使所述包裹底板沿纵向方向朝向所述进料系统前进，并且一与所述进料系统接触，就使所述包裹底板以相对于所述纵向方向倾斜的方式前进。3.如权利要求2所述的方法，其中，使所述进料系统移动的步骤包括：使所述进料系统在与所述包裹底板相同的纵向方向上沿着纵向路径移动。4.如权利要求2所述的方法，其中，使所述进料系统移动的步骤包括：响应于与所述包裹底板接触而使所述进料系统的纵向移动反向。5.如权利要求2所述的方法，其中，使所述包裹底板沿着相对于所述纵向方向倾斜的路径前进是由于所述圆形模块构建器的凸轮板接触所述进料系统的从动件而产生的。6.如权利要求1所述的方法，其中，包裹的步骤包括：响应于所述包裹底板朝向所述进料系统的移动而调整包裹指状物的位置。7.如权利要求1所述的方法，其中，使所述进料系统移动的步骤包括：使所述进料系统沿轨道移动。8.一种棉花收割机，该棉花收割机包括被构造成蓄积从棉株移除的棉花的棉花蓄积器，所述棉花收割机包括：进料系统，所述进料系统被构造成独立于所述棉花蓄积器沿纵向方向移动；包裹底板，所述包裹底板被构造成沿着所述纵向方向朝向所述进料系统移动，其中，所述包裹底板包括接触构件，该接触构件适于接触所述进料系统以在所述进料系统和所述包裹底板之间建立作业间隙。9.如权利要求8所述的棉花收割机，所述棉花收割机还包括设置在所述进料系统和所述包裹底板之间的可调间隙，其中所述间隙由所述进料系统的带和所述圆形模块构建器的门辊限定，其中所述进料系统的所述带被构造成使蓄积的棉花朝向所述包裹底板移动，并且所述包裹底板被构造成将包裹朝向由所述进料系统移动的蓄积的棉花引导。10.如权利要求9所述的棉花收割机，所述棉花收割机还包括所述进料系统的凸轮从动件和所述包裹底板的凸轮，其中所述包裹底板朝向所述进料系统的移动使所述凸轮移动成与所述凸轮从动件接触以确定所述可调间隙的尺寸。11.如权利要求10所述的棉花收割机，其中，所述进料系统包括进料结构，所述进料结构被构造成沿着相对于所述蓄积器固定的轨道移动。12.如权利要求10所述的棉花收割机，其中，所述凸轮包括旋转轴线，所述凸轮围绕所述旋转轴线旋转，其中所述凸轮与所述凸轮从动件的接触使所述凸轮绕所述旋转轴线旋转。13.如权利要求10所述的棉花收割机，其中，所述凸轮与所述凸轮从动件的接触改变所述进料系统相对于所述纵向方向的位置。2CN110169260A权利要求书2/2页14.如权利要求10所述的棉花收割机，所述棉花收割机还包括能操作地连接到所述凸轮的包裹指状物，其中所述凸轮的移动使所述包裹指状物朝向下门辊移动。15.一种包括棉花蓄积器的作业车辆，所述棉花蓄积器被构造成蓄积从棉株移除的棉花以提供利用包裹捆绑的圆形棉花模块，所述作业车辆包括：滚动进料结构，所述滚动进料结构被构造成独立于所述棉花
