一种免喂入式收割机脱粒室.pdf

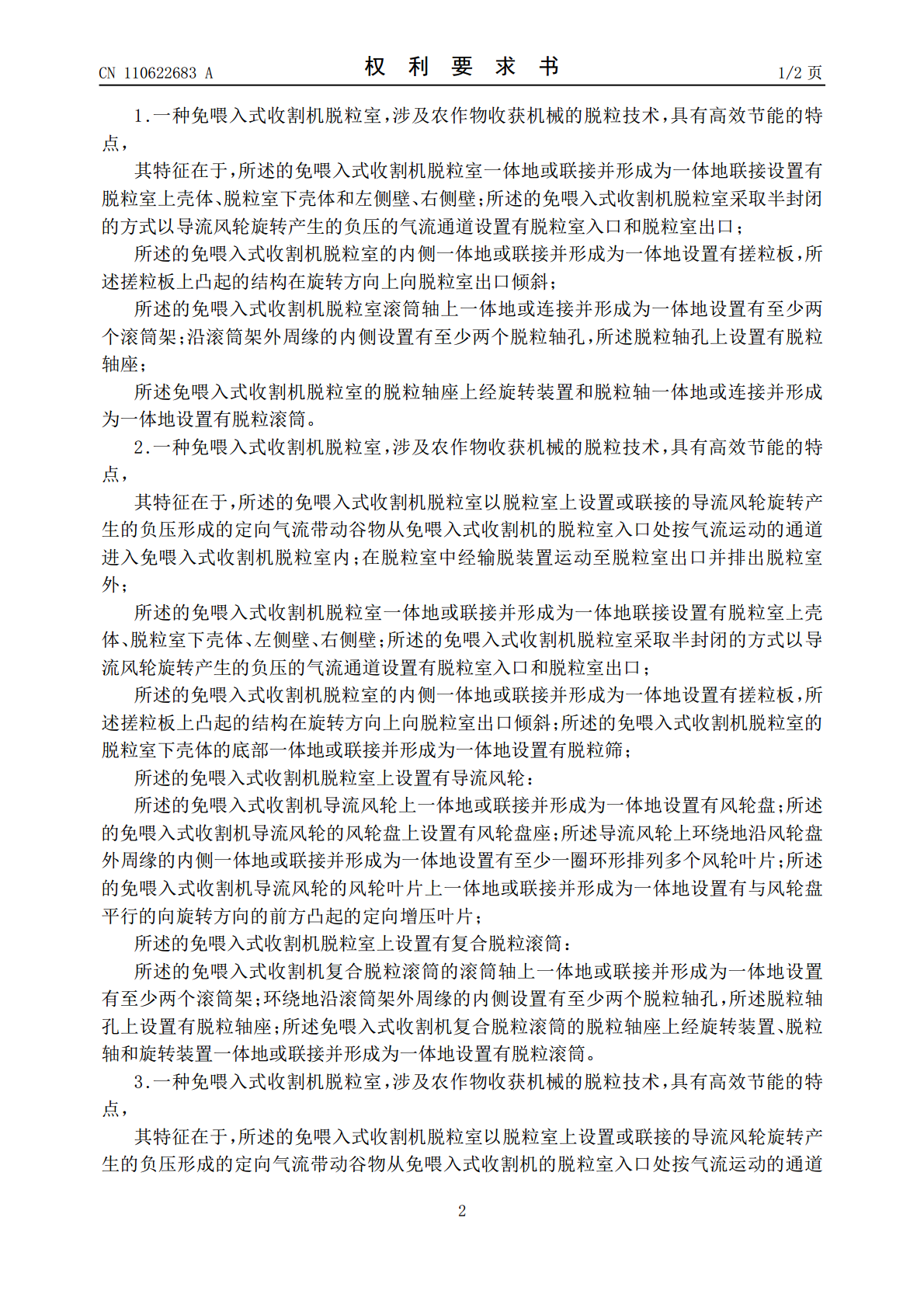

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110622683A(43)申请公布日2019.12.31(21)申请号201810648986.1(22)申请日2018.06.22(71)申请人李仕清地址271219山东省新泰市新汶张庄电影院(72)发明人不公告发明人(51)Int.Cl.A01D41/12(2006.01)A01F12/18(2006.01)权利要求书2页说明书8页附图4页(54)发明名称一种免喂入式收割机脱粒室(57)摘要本发明提供一种免喂入式收割机脱粒室，具有高效节能的特点，涉及水稻，小麦等各种作物的收获机械，所述免喂入式收割机脱粒装置的中心轴的外周圆上环绕地定位设置复合脱粒滚筒，中心轴通过旋转产生动力带动外周圆上环绕地定位设置的复合脱粒滚筒旋转；所述免喂入式收割机脱粒装置设置有外壳，与中心轴对应的的外壳的内周圆上定位设置可调节复合导流器；所述可调节复合导流器是由可调节的导流片组成。CN110622683ACN110622683A权利要求书1/2页1.一种免喂入式收割机脱粒室，涉及农作物收获机械的脱粒技术，具有高效节能的特点，其特征在于，所述的免喂入式收割机脱粒室一体地或联接并形成为一体地联接设置有脱粒室上壳体、脱粒室下壳体和左侧壁、右侧壁；所述的免喂入式收割机脱粒室采取半封闭的方式以导流风轮旋转产生的负压的气流通道设置有脱粒室入口和脱粒室出口；所述的免喂入式收割机脱粒室的内侧一体地或联接并形成为一体地设置有搓粒板，所述搓粒板上凸起的结构在旋转方向上向脱粒室出口倾斜；所述的免喂入式收割机脱粒室滚筒轴上一体地或连接并形成为一体地设置有至少两个滚筒架；沿滚筒架外周缘的内侧设置有至少两个脱粒轴孔，所述脱粒轴孔上设置有脱粒轴座；所述免喂入式收割机脱粒室的脱粒轴座上经旋转装置和脱粒轴一体地或连接并形成为一体地设置有脱粒滚筒。2.一种免喂入式收割机脱粒室，涉及农作物收获机械的脱粒技术，具有高效节能的特点，其特征在于，所述的免喂入式收割机脱粒室以脱粒室上设置或联接的导流风轮旋转产生的负压形成的定向气流带动谷物从免喂入式收割机的脱粒室入口处按气流运动的通道进入免喂入式收割机脱粒室内；在脱粒室中经输脱装置运动至脱粒室出口并排出脱粒室外；所述的免喂入式收割机脱粒室一体地或联接并形成为一体地联接设置有脱粒室上壳体、脱粒室下壳体、左侧壁、右侧壁；所述的免喂入式收割机脱粒室采取半封闭的方式以导流风轮旋转产生的负压的气流通道设置有脱粒室入口和脱粒室出口；所述的免喂入式收割机脱粒室的内侧一体地或联接并形成为一体地设置有搓粒板，所述搓粒板上凸起的结构在旋转方向上向脱粒室出口倾斜；所述的免喂入式收割机脱粒室的脱粒室下壳体的底部一体地或联接并形成为一体地设置有脱粒筛；所述的免喂入式收割机脱粒室上设置有导流风轮：所述的免喂入式收割机导流风轮上一体地或联接并形成为一体地设置有风轮盘；所述的免喂入式收割机导流风轮的风轮盘上设置有风轮盘座；所述导流风轮上环绕地沿风轮盘外周缘的内侧一体地或联接并形成为一体地设置有至少一圈环形排列多个风轮叶片；所述的免喂入式收割机导流风轮的风轮叶片上一体地或联接并形成为一体地设置有与风轮盘平行的向旋转方向的前方凸起的定向增压叶片；所述的免喂入式收割机脱粒室上设置有复合脱粒滚筒：所述的免喂入式收割机复合脱粒滚筒的滚筒轴上一体地或联接并形成为一体地设置有至少两个滚筒架；环绕地沿滚筒架外周缘的内侧设置有至少两个脱粒轴孔，所述脱粒轴孔上设置有脱粒轴座；所述免喂入式收割机复合脱粒滚筒的脱粒轴座上经旋转装置、脱粒轴和旋转装置一体地或联接并形成为一体地设置有脱粒滚筒。3.一种免喂入式收割机脱粒室，涉及农作物收获机械的脱粒技术，具有高效节能的特点，其特征在于，所述的免喂入式收割机脱粒室以脱粒室上设置或联接的导流风轮旋转产生的负压形成的定向气流带动谷物从免喂入式收割机的脱粒室入口处按气流运动的通道2CN110622683A权利要求书2/2页进入免喂入式收割机脱粒室内；在脱粒室中经输脱装置运动至脱粒室出口并排出脱粒室外；所述的免喂入式收割机脱粒室一体地或联接并形成为一体地联接设置有脱粒室上壳体、脱粒室下壳体和左侧壁、右侧壁；所述的免喂入式收割机脱粒室采取半封闭的方式以导流风轮旋转产生的负压的气流通道设置有脱粒室入口和脱粒室出口；所述的免喂入式收割机脱粒室的内侧一体地或联接并形成为一体地设置有搓粒板，所述搓粒板上凸起的结构在旋转方向上向脱粒室出口倾斜；所述的免喂入式收割机脱粒室的脱粒室下壳体的底部一体地或联接并形成为一体地设置有脱粒筛；所述的免喂入式收割机脱粒室的复合脱粒滚筒的滚筒轴上一体地或联接并形成为一体地设置有至少两个滚筒架；环绕地沿滚筒架外周缘的内侧设置有至少两个脱粒轴孔，所述脱粒轴孔上设置有脱粒轴座
