一种联合收割机凹板筛防堵装置.pdf

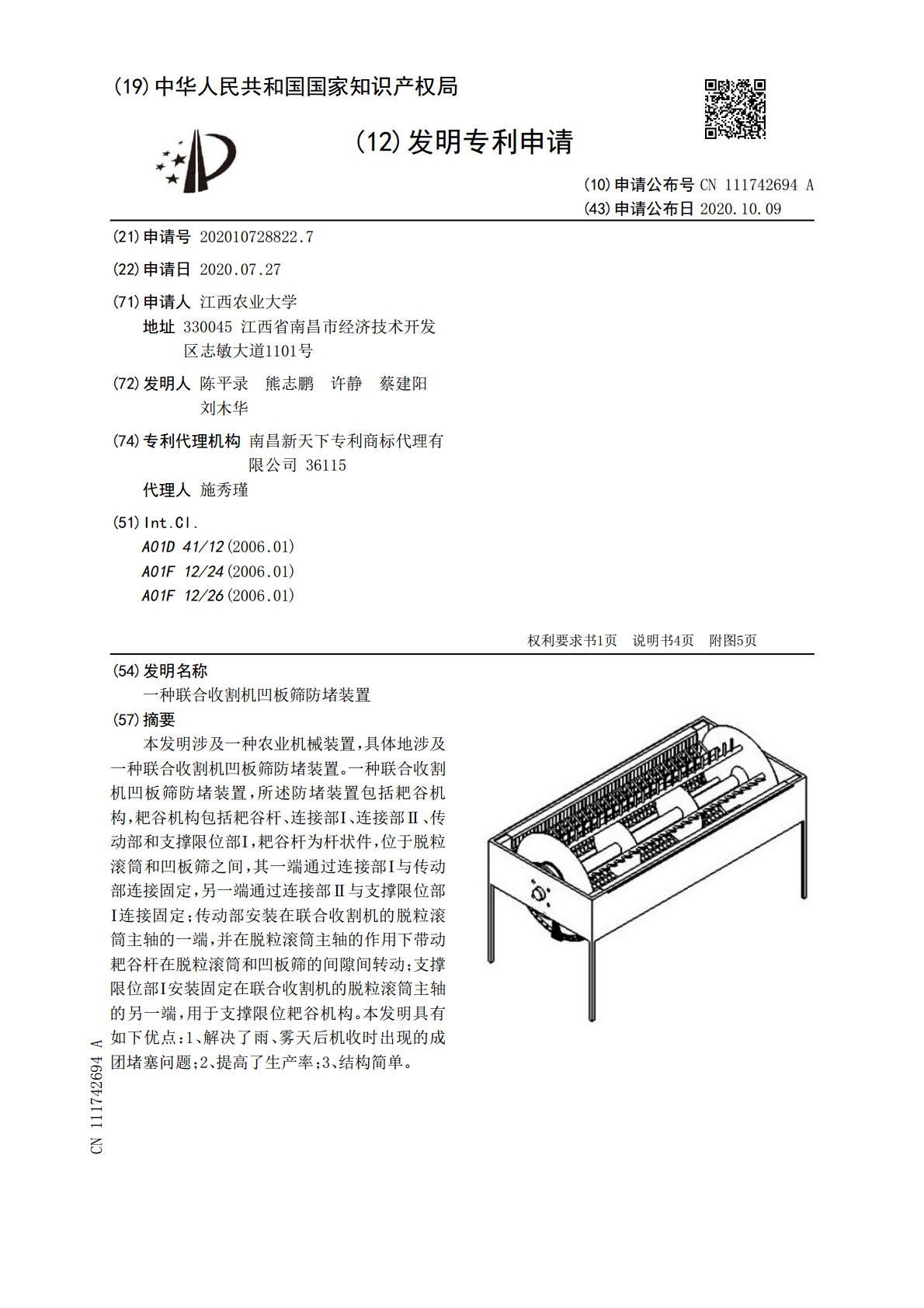

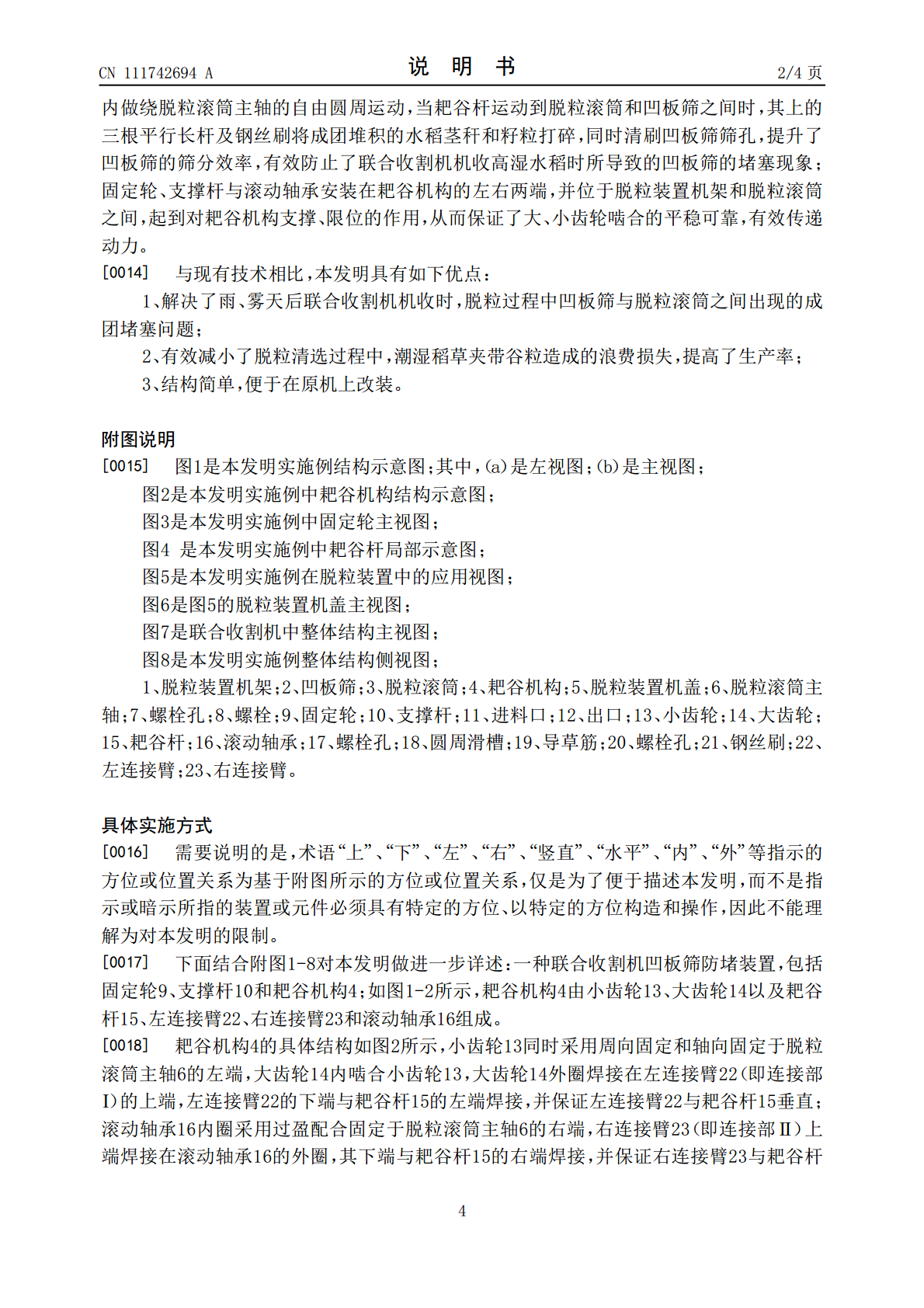

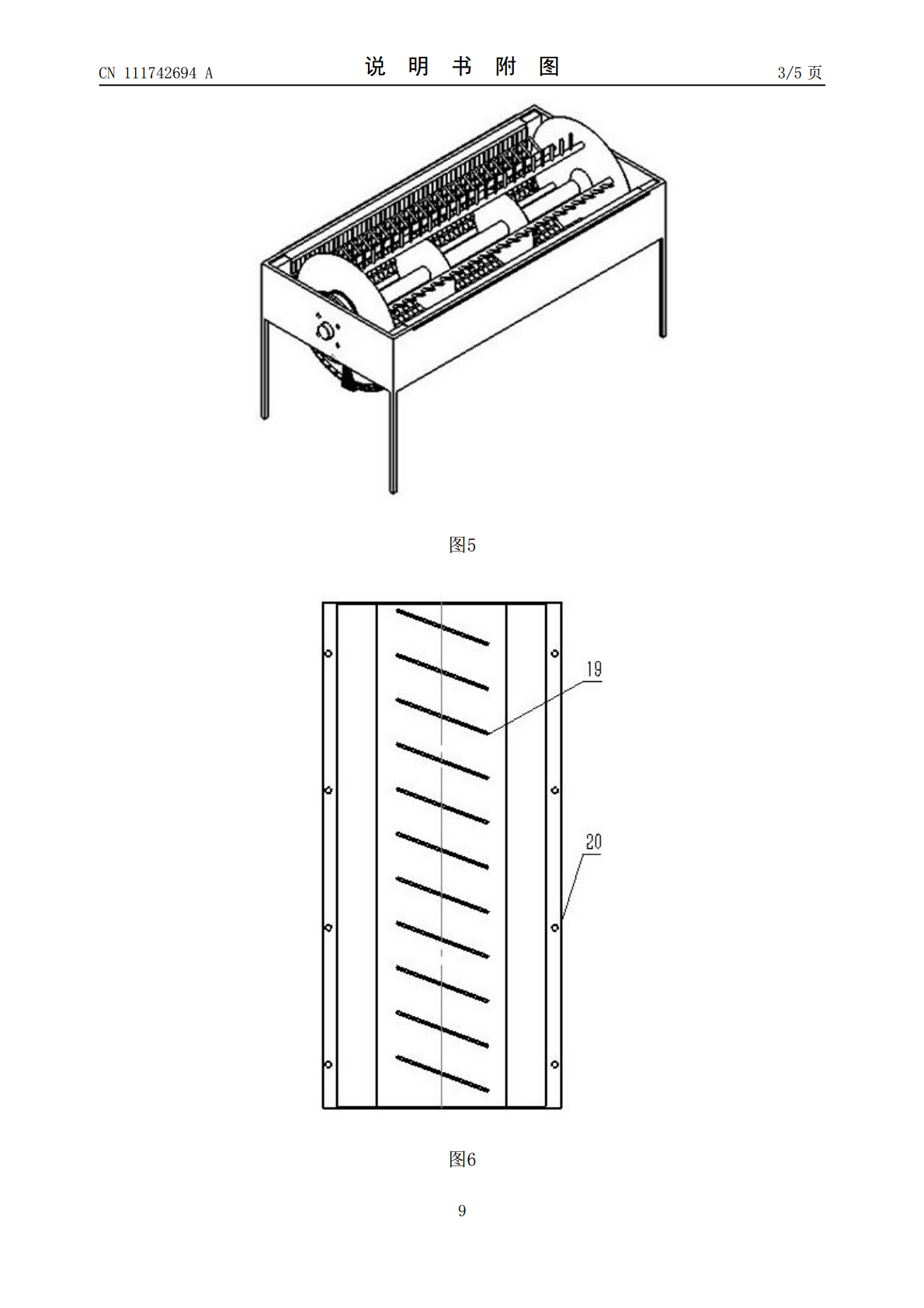

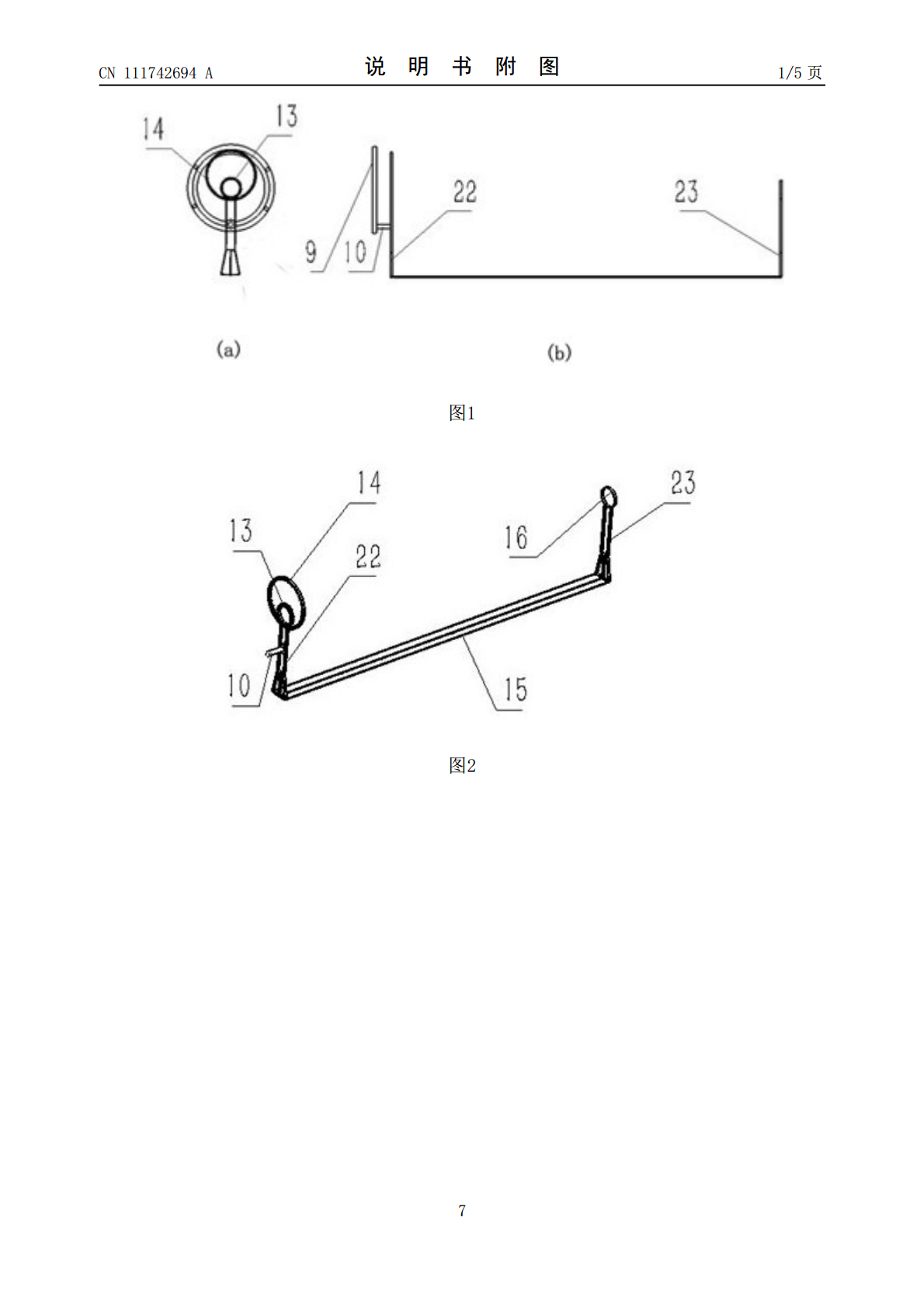

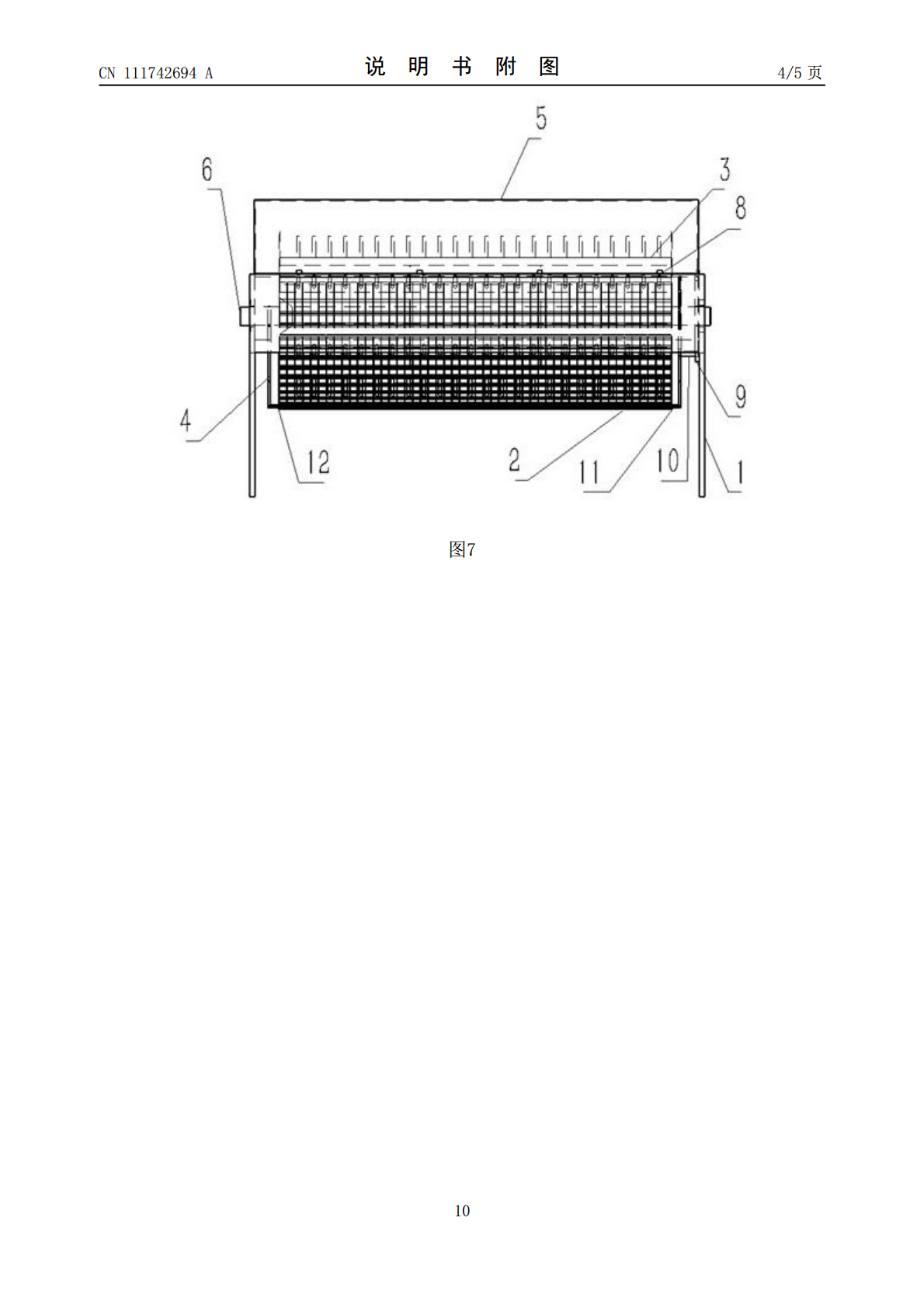

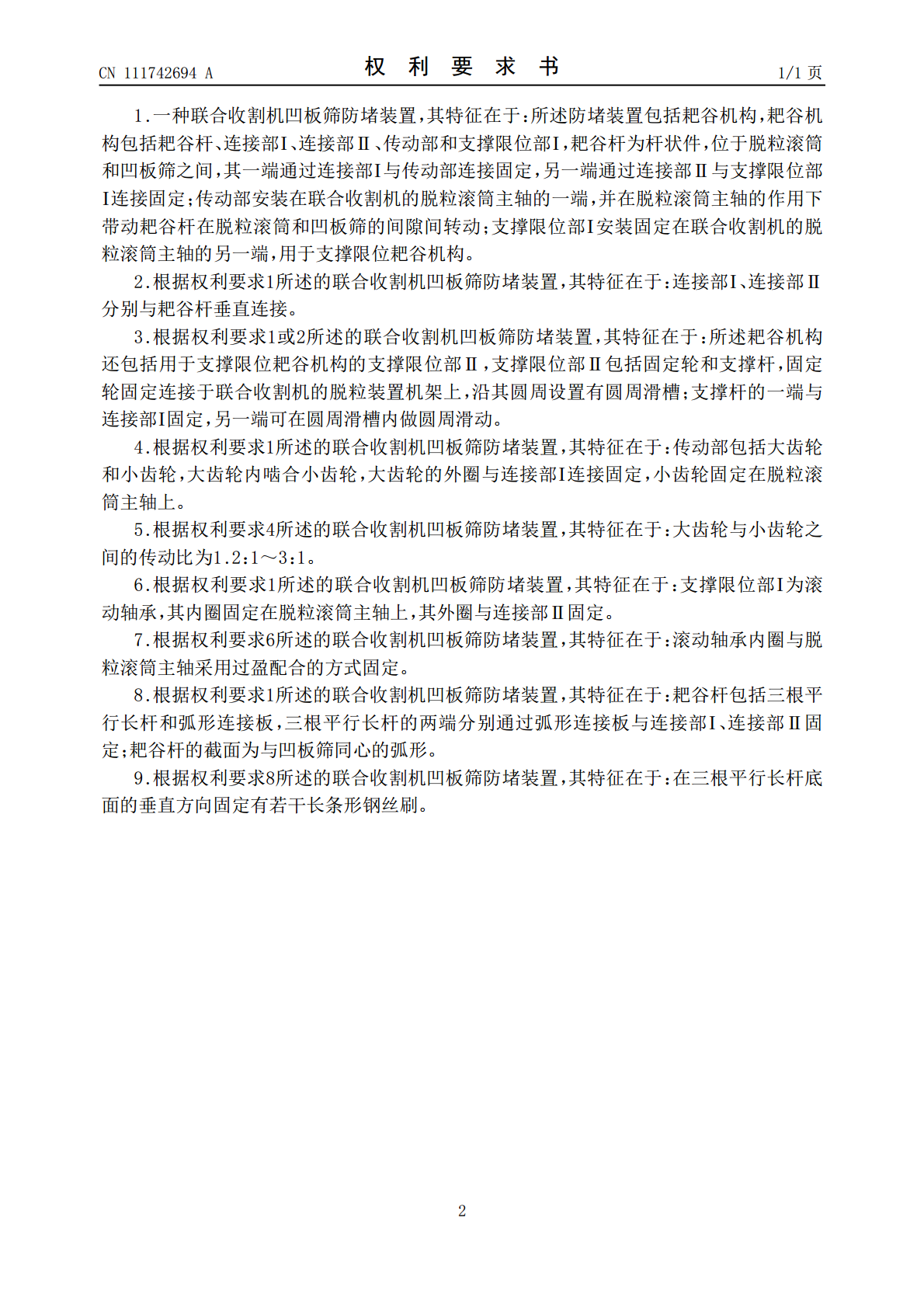

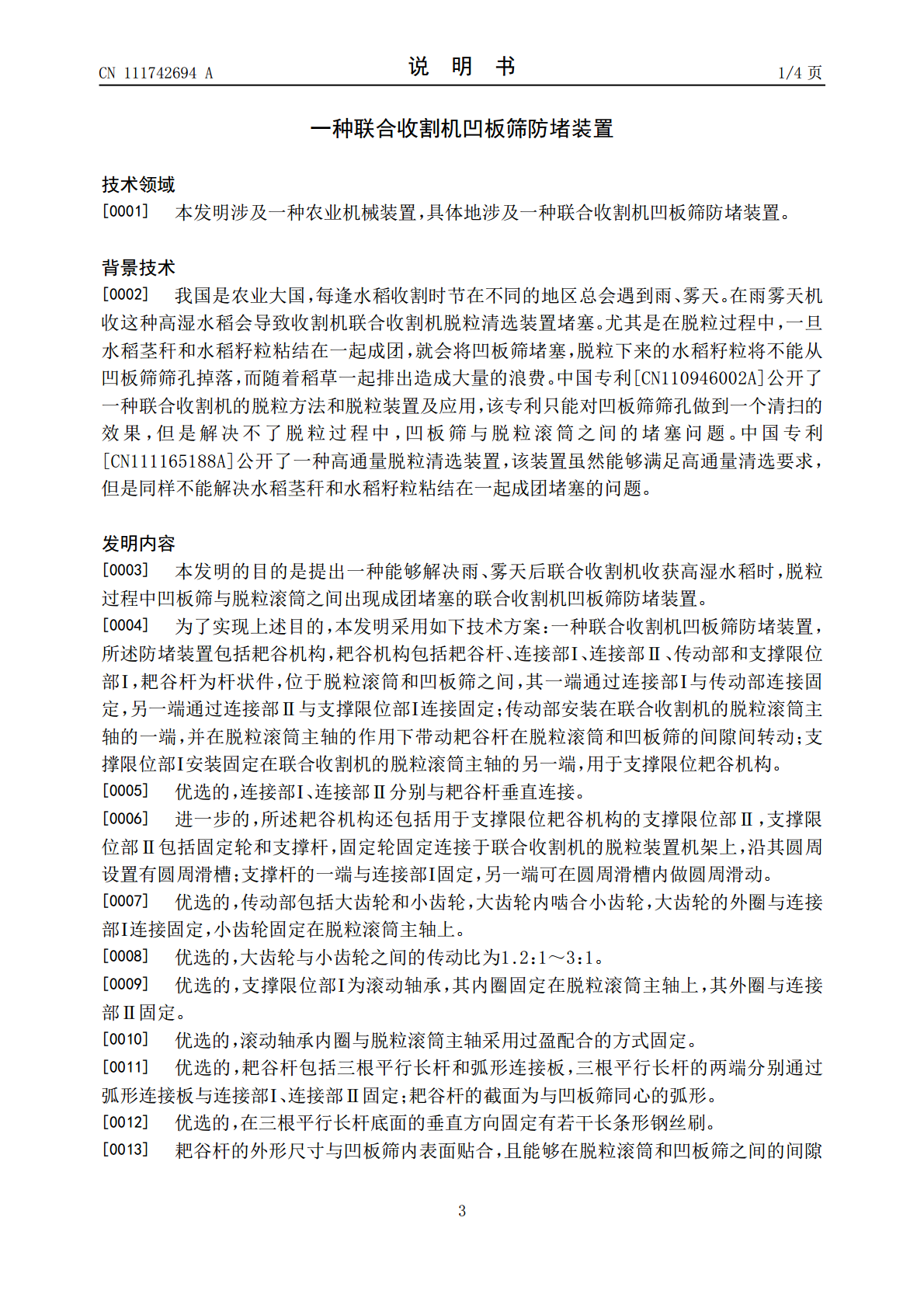

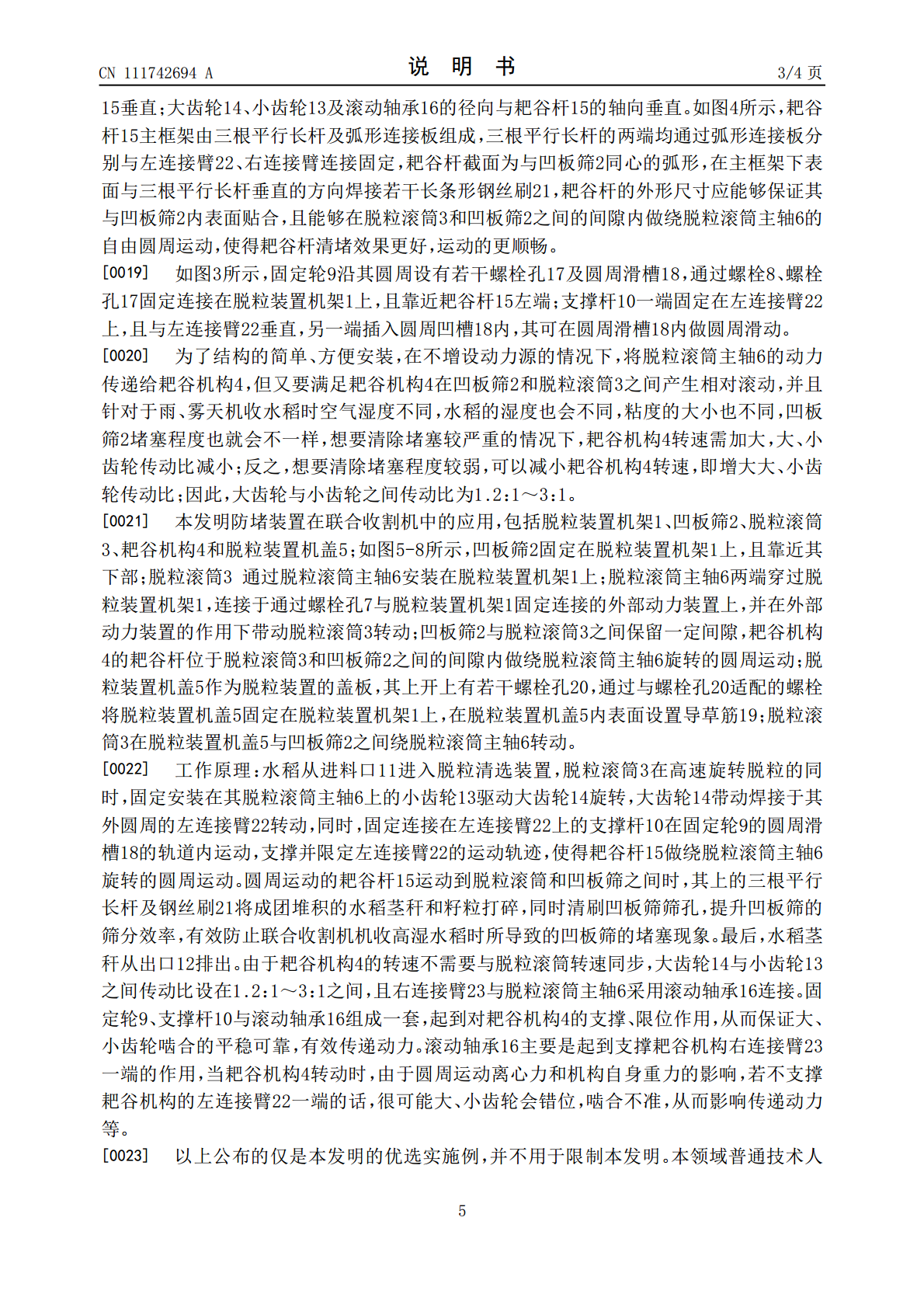

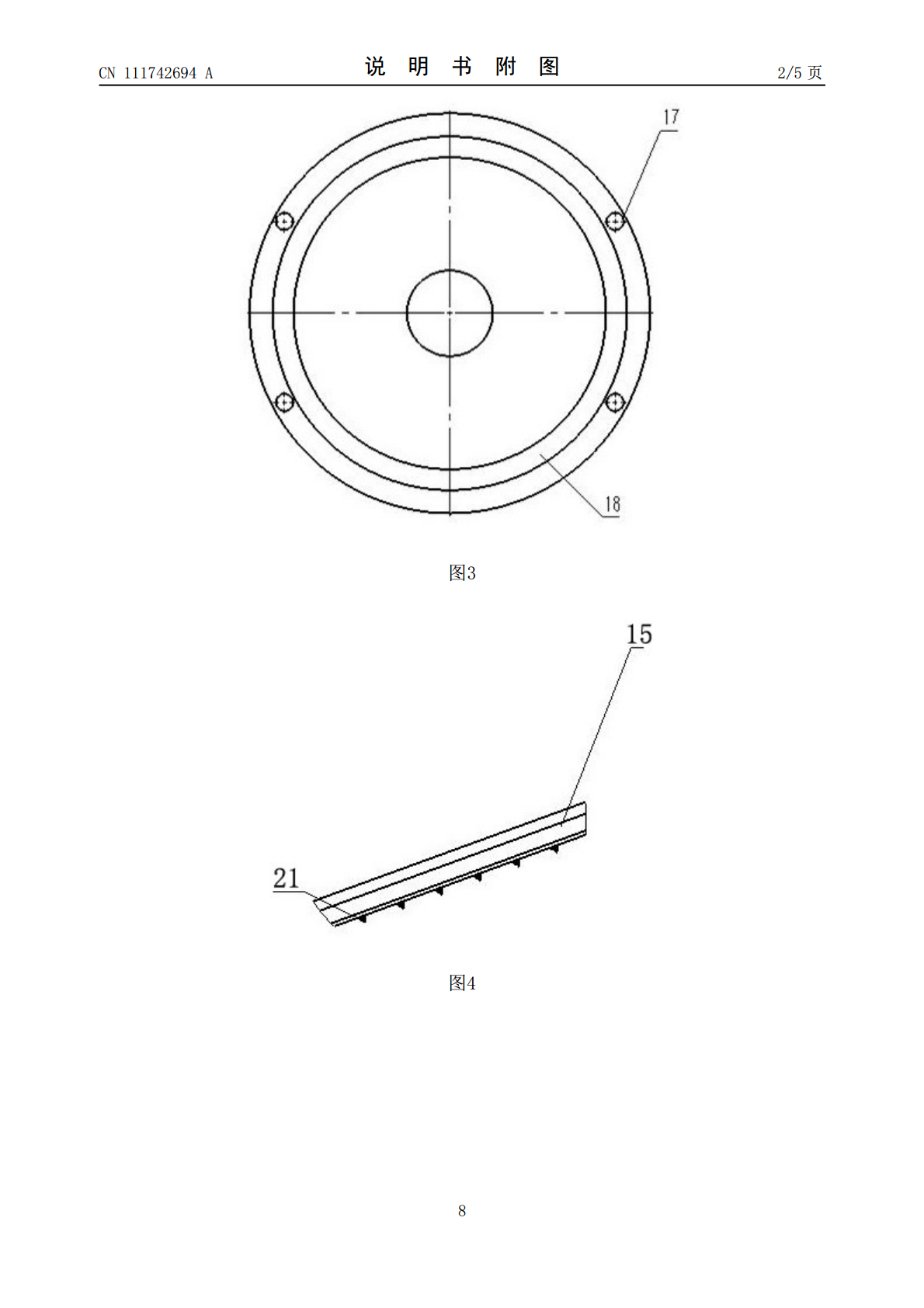

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111742694A(43)申请公布日2020.10.09(21)申请号202010728822.7(22)申请日2020.07.27(71)申请人江西农业大学地址330045江西省南昌市经济技术开发区志敏大道1101号(72)发明人陈平录熊志鹏许静蔡建阳刘木华(74)专利代理机构南昌新天下专利商标代理有限公司36115代理人施秀瑾(51)Int.Cl.A01D41/12(2006.01)A01F12/24(2006.01)A01F12/26(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种联合收割机凹板筛防堵装置(57)摘要本发明涉及一种农业机械装置，具体地涉及一种联合收割机凹板筛防堵装置。一种联合收割机凹板筛防堵装置，所述防堵装置包括耙谷机构，耙谷机构包括耙谷杆、连接部Ⅰ、连接部Ⅱ、传动部和支撑限位部Ⅰ，耙谷杆为杆状件，位于脱粒滚筒和凹板筛之间，其一端通过连接部Ⅰ与传动部连接固定，另一端通过连接部Ⅱ与支撑限位部Ⅰ连接固定；传动部安装在联合收割机的脱粒滚筒主轴的一端，并在脱粒滚筒主轴的作用下带动耙谷杆在脱粒滚筒和凹板筛的间隙间转动；支撑限位部Ⅰ安装固定在联合收割机的脱粒滚筒主轴的另一端，用于支撑限位耙谷机构。本发明具有如下优点：1、解决了雨、雾天后机收时出现的成团堵塞问题；2、提高了生产率；3、结构简单。CN111742694ACN111742694A权利要求书1/1页1.一种联合收割机凹板筛防堵装置，其特征在于：所述防堵装置包括耙谷机构，耙谷机构包括耙谷杆、连接部Ⅰ、连接部Ⅱ、传动部和支撑限位部Ⅰ，耙谷杆为杆状件，位于脱粒滚筒和凹板筛之间，其一端通过连接部Ⅰ与传动部连接固定，另一端通过连接部Ⅱ与支撑限位部Ⅰ连接固定；传动部安装在联合收割机的脱粒滚筒主轴的一端，并在脱粒滚筒主轴的作用下带动耙谷杆在脱粒滚筒和凹板筛的间隙间转动；支撑限位部Ⅰ安装固定在联合收割机的脱粒滚筒主轴的另一端，用于支撑限位耙谷机构。2.根据权利要求1所述的联合收割机凹板筛防堵装置，其特征在于：连接部Ⅰ、连接部Ⅱ分别与耙谷杆垂直连接。3.根据权利要求1或2所述的联合收割机凹板筛防堵装置，其特征在于：所述耙谷机构还包括用于支撑限位耙谷机构的支撑限位部Ⅱ，支撑限位部Ⅱ包括固定轮和支撑杆，固定轮固定连接于联合收割机的脱粒装置机架上，沿其圆周设置有圆周滑槽；支撑杆的一端与连接部Ⅰ固定，另一端可在圆周滑槽内做圆周滑动。4.根据权利要求1所述的联合收割机凹板筛防堵装置，其特征在于：传动部包括大齿轮和小齿轮，大齿轮内啮合小齿轮，大齿轮的外圈与连接部Ⅰ连接固定，小齿轮固定在脱粒滚筒主轴上。5.根据权利要求4所述的联合收割机凹板筛防堵装置，其特征在于：大齿轮与小齿轮之间的传动比为1.2：1～3：1。6.根据权利要求1所述的联合收割机凹板筛防堵装置，其特征在于：支撑限位部Ⅰ为滚动轴承，其内圈固定在脱粒滚筒主轴上，其外圈与连接部Ⅱ固定。7.根据权利要求6所述的联合收割机凹板筛防堵装置，其特征在于：滚动轴承内圈与脱粒滚筒主轴采用过盈配合的方式固定。8.根据权利要求1所述的联合收割机凹板筛防堵装置，其特征在于：耙谷杆包括三根平行长杆和弧形连接板，三根平行长杆的两端分别通过弧形连接板与连接部Ⅰ、连接部Ⅱ固定；耙谷杆的截面为与凹板筛同心的弧形。9.根据权利要求8所述的联合收割机凹板筛防堵装置，其特征在于：在三根平行长杆底面的垂直方向固定有若干长条形钢丝刷。2CN111742694A说明书1/4页一种联合收割机凹板筛防堵装置技术领域[0001]本发明涉及一种农业机械装置，具体地涉及一种联合收割机凹板筛防堵装置。背景技术[0002]我国是农业大国，每逢水稻收割时节在不同的地区总会遇到雨、雾天。在雨雾天机收这种高湿水稻会导致收割机联合收割机脱粒清选装置堵塞。尤其是在脱粒过程中，一旦水稻茎秆和水稻籽粒粘结在一起成团，就会将凹板筛堵塞，脱粒下来的水稻籽粒将不能从凹板筛筛孔掉落，而随着稻草一起排出造成大量的浪费。中国专利[CN110946002A]公开了一种联合收割机的脱粒方法和脱粒装置及应用，该专利只能对凹板筛筛孔做到一个清扫的效果，但是解决不了脱粒过程中，凹板筛与脱粒滚筒之间的堵塞问题。中国专利[CN111165188A]公开了一种高通量脱粒清选装置，该装置虽然能够满足高通量清选要求，但是同样不能解决水稻茎秆和水稻籽粒粘结在一起成团堵塞的问题。发明内容[0003]本发明的目的是提出一种能够解决雨、雾天后联合收割机收获高湿水稻时，脱粒过程中凹板筛与脱粒滚筒之间出现成团堵塞的联合收割机凹板筛防堵装置。[0004]为了实现上述目的，本发明采用如下技术方案：一种联合收割机凹板筛防堵装置，所述防堵装置包括耙
