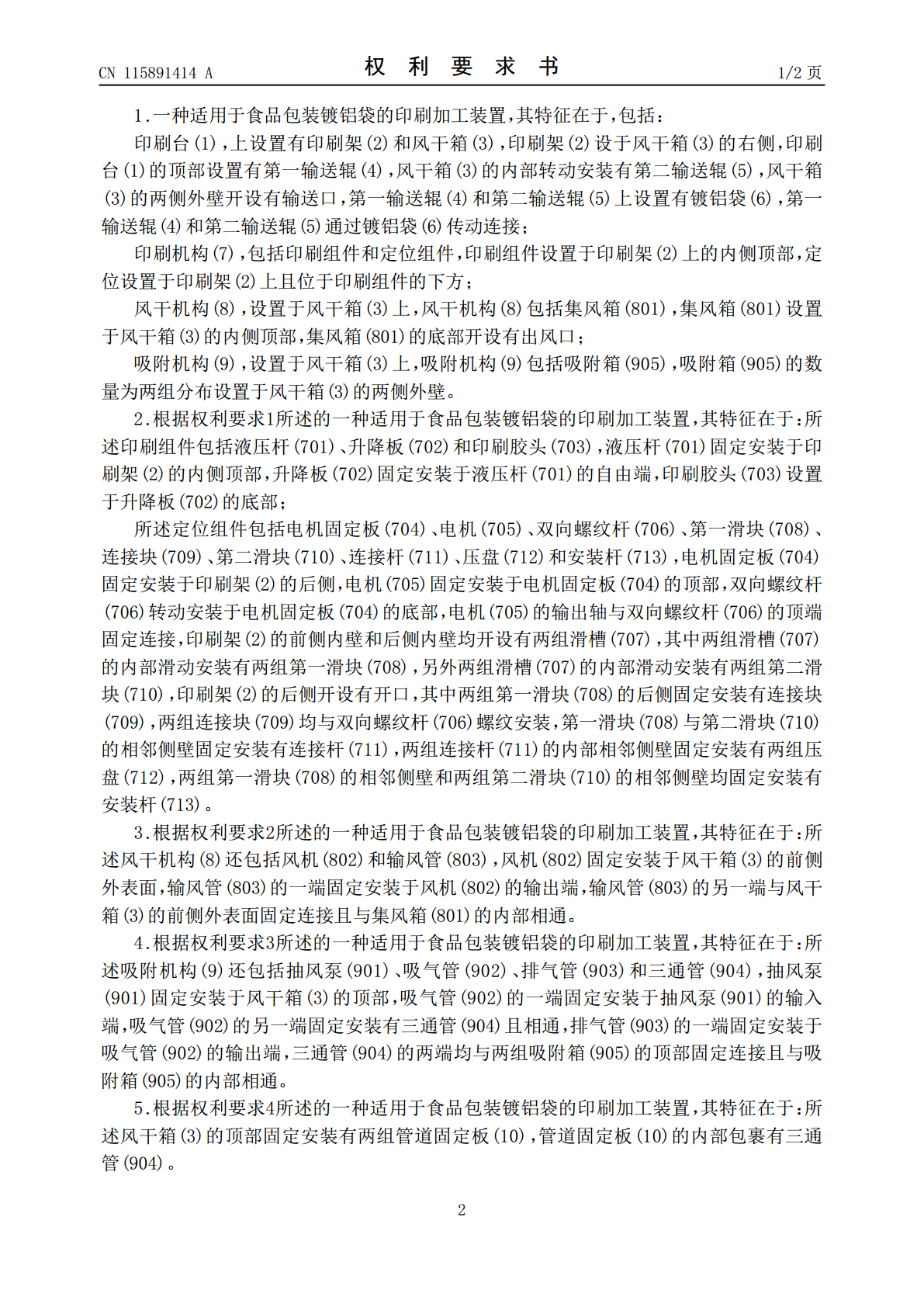

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115891414A(43)申请公布日2023.04.04(21)申请号202211076839.4(22)申请日2022.09.05(71)申请人重庆市浩丰彩印包装有限公司地址408000重庆市涪陵区百胜镇八卦村六社(72)发明人李闯戴苗灿(74)专利代理机构重庆弘毅智行专利代理事务所(普通合伙)50268专利代理师袁敏(51)Int.Cl.B41F17/00(2006.01)B41F23/04(2006.01)B41F33/00(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种适用于食品包装镀铝袋的印刷加工装置(57)摘要本发明公开了一种适用于食品包装镀铝袋的印刷加工装置，涉及印刷设备技术领域。该适用于食品包装镀铝袋的印刷加工装置，包括印刷台、印刷机构、风干机构和吸附机构，印刷台上设置有印刷架和风干箱，印刷架设于风干箱的右侧。该适用于食品包装镀铝袋的印刷加工装置，利用输送辊进行输送的方式，无需工作人员进行更换工件，增加了食品包装镀铝袋图案印刷效率，另外在对食品包装镀铝袋进行印刷时，方便对食品包装镀铝袋进行定位，防止食品包装镀铝袋出现偏移，影响图案印刷的效果，保证每个食品包装镀铝袋的图案印刷质量，自动化程度高，使用起来方便，可适用于批量的印刷和生产，便于推广和使用。CN115891414ACN115891414A权利要求书1/2页1.一种适用于食品包装镀铝袋的印刷加工装置，其特征在于，包括：印刷台(1)，上设置有印刷架(2)和风干箱(3)，印刷架(2)设于风干箱(3)的右侧，印刷台(1)的顶部设置有第一输送辊(4)，风干箱(3)的内部转动安装有第二输送辊(5)，风干箱(3)的两侧外壁开设有输送口，第一输送辊(4)和第二输送辊(5)上设置有镀铝袋(6)，第一输送辊(4)和第二输送辊(5)通过镀铝袋(6)传动连接；印刷机构(7)，包括印刷组件和定位组件，印刷组件设置于印刷架(2)上的内侧顶部，定位设置于印刷架(2)上且位于印刷组件的下方；风干机构(8)，设置于风干箱(3)上，风干机构(8)包括集风箱(801)，集风箱(801)设置于风干箱(3)的内侧顶部，集风箱(801)的底部开设有出风口；吸附机构(9)，设置于风干箱(3)上，吸附机构(9)包括吸附箱(905)，吸附箱(905)的数量为两组分布设置于风干箱(3)的两侧外壁。2.根据权利要求1所述的一种适用于食品包装镀铝袋的印刷加工装置，其特征在于：所述印刷组件包括液压杆(701)、升降板(702)和印刷胶头(703)，液压杆(701)固定安装于印刷架(2)的内侧顶部，升降板(702)固定安装于液压杆(701)的自由端，印刷胶头(703)设置于升降板(702)的底部；所述定位组件包括电机固定板(704)、电机(705)、双向螺纹杆(706)、第一滑块(708)、连接块(709)、第二滑块(710)、连接杆(711)、压盘(712)和安装杆(713)，电机固定板(704)固定安装于印刷架(2)的后侧，电机(705)固定安装于电机固定板(704)的顶部，双向螺纹杆(706)转动安装于电机固定板(704)的底部，电机(705)的输出轴与双向螺纹杆(706)的顶端固定连接，印刷架(2)的前侧内壁和后侧内壁均开设有两组滑槽(707)，其中两组滑槽(707)的内部滑动安装有两组第一滑块(708)，另外两组滑槽(707)的内部滑动安装有两组第二滑块(710)，印刷架(2)的后侧开设有开口，其中两组第一滑块(708)的后侧固定安装有连接块(709)，两组连接块(709)均与双向螺纹杆(706)螺纹安装，第一滑块(708)与第二滑块(710)的相邻侧壁固定安装有连接杆(711)，两组连接杆(711)的内部相邻侧壁固定安装有两组压盘(712)，两组第一滑块(708)的相邻侧壁和两组第二滑块(710)的相邻侧壁均固定安装有安装杆(713)。3.根据权利要求2所述的一种适用于食品包装镀铝袋的印刷加工装置，其特征在于：所述风干机构(8)还包括风机(802)和输风管(803)，风机(802)固定安装于风干箱(3)的前侧外表面，输风管(803)的一端固定安装于风机(802)的输出端，输风管(803)的另一端与风干箱(3)的前侧外表面固定连接且与集风箱(801)的内部相通。4.根据权利要求3所述的一种适用于食品包装镀铝袋的印刷加工装置，其特征在于：所述吸附机构(9)还包括抽风泵(901)、吸气管(902)、排气管(903)和三通管(904)，抽风泵(901)固定安装于风干箱(3)的顶部，吸气管(902)的一端固定安装于抽风泵(901)的输入端，吸气管(902)的另一端固定安装有三通管(904)且相通，排气管(903)的一端固定安
