一种用于网线存放的收储方法.pdf

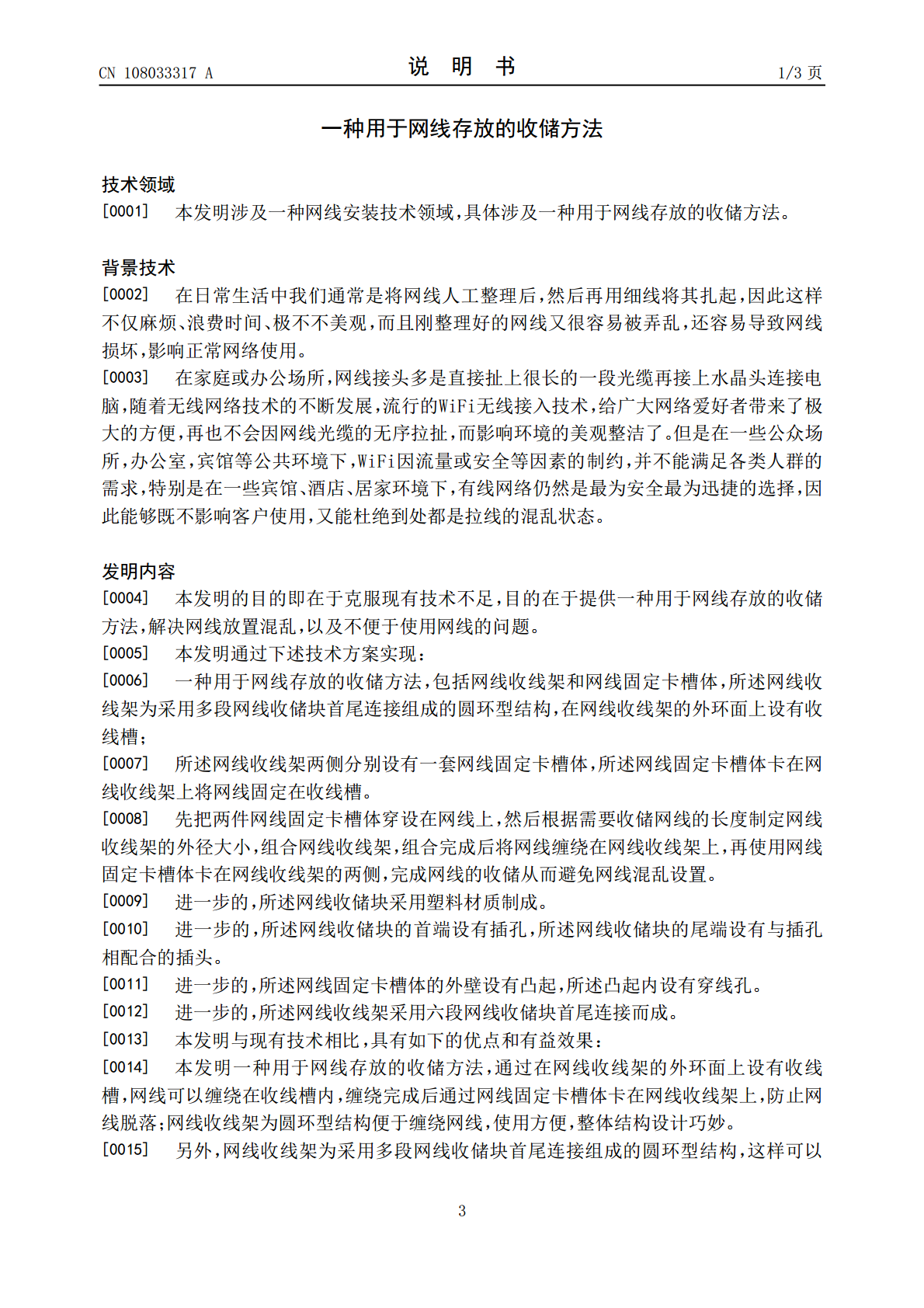

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108033317A(43)申请公布日2018.05.15(21)申请号201711184602.7(22)申请日2017.11.23(71)申请人成都炫蓝科技有限公司地址610000四川省成都市龙泉驿区龙泉镇文明西街54号(72)发明人向黎明(51)Int.Cl.B65H75/08(2006.01)B65H75/28(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于网线存放的收储方法(57)摘要本发明公开了一种用于网线存放的收储方法，包括网线收线架和网线固定卡槽体，所述网线收线架为采用多段网线收储块首尾连接组成的圆环型结构，在网线收线架的外环面上设有收线槽；所述网线收线架两侧分别设有一套网线固定卡槽体，所述网线固定卡槽体卡在网线收线架上将网线固定在收线槽。本发明一种用于网线存放的收储方法，通过在网线收线架的外环面上设有收线槽，网线可以缠绕在收线槽内，缠绕完成后通过网线固定卡槽体卡在网线收线架上，防止网线脱落；网线收线架为圆环型结构便于缠绕网线，使用方便，整体结构设计巧妙。CN108033317ACN108033317A权利要求书1/1页1.一种用于网线存放的收储方法，其特征在于：将网线收线架(1)采用多段网线收储块(3)首尾连接组成的圆环型结构，在网线收线架(1)的外环面上设有收线槽(4)；所述网线收线架(1)两侧分别设有一套网线固定卡槽体(2)，所述网线固定卡槽体(2)卡在网线收线架(1)上将网线固定在收线槽(4)；先把两件网线固定卡槽体(2)穿设在网线(9)上，然后根据需要收储网线(9)的长度制定网线收线架(1)的外径大小，组合网线收线架(1)，组合完成后将网线(9)缠绕在网线收线架(1)上，再使用网线固定卡槽体(2)卡在网线收线架(1)的两侧，完成网线(9)的收储从而避免网线混乱设置。2.根据权利要求1所述的一种用于网线存放的收储方法，其特征在于：所述网线收储块(3)采用塑料材质制成。3.根据权利要求1所述的一种用于网线存放的收储方法，其特征在于：所述网线收储块(3)的首端设有插孔(5)，所述网线收储块(3)的尾端设有与插孔(5)相配合的插头(6)。4.根据权利要求1所述的一种用于网线存放的收储方法，其特征在于：所述网线固定卡槽体(2)的外壁设有凸起(7)，所述凸起内设有穿线孔(8)。5.根据权利要求1-4任一项所述的一种用于网线存放的收储方法，其特征在于：所述网线收线架(1)采用六段网线收储块(3)首尾连接而成。2CN108033317A说明书1/3页一种用于网线存放的收储方法技术领域[0001]本发明涉及一种网线安装技术领域，具体涉及一种用于网线存放的收储方法。背景技术[0002]在日常生活中我们通常是将网线人工整理后，然后再用细线将其扎起，因此这样不仅麻烦、浪费时间、极不不美观，而且刚整理好的网线又很容易被弄乱，还容易导致网线损坏，影响正常网络使用。[0003]在家庭或办公场所，网线接头多是直接扯上很长的一段光缆再接上水晶头连接电脑，随着无线网络技术的不断发展，流行的WiFi无线接入技术，给广大网络爱好者带来了极大的方便，再也不会因网线光缆的无序拉扯，而影响环境的美观整洁了。但是在一些公众场所，办公室，宾馆等公共环境下，WiFi因流量或安全等因素的制约，并不能满足各类人群的需求，特别是在一些宾馆、酒店、居家环境下，有线网络仍然是最为安全最为迅捷的选择，因此能够既不影响客户使用，又能杜绝到处都是拉线的混乱状态。发明内容[0004]本发明的目的即在于克服现有技术不足，目的在于提供一种用于网线存放的收储方法，解决网线放置混乱，以及不便于使用网线的问题。[0005]本发明通过下述技术方案实现：[0006]一种用于网线存放的收储方法，包括网线收线架和网线固定卡槽体，所述网线收线架为采用多段网线收储块首尾连接组成的圆环型结构，在网线收线架的外环面上设有收线槽；[0007]所述网线收线架两侧分别设有一套网线固定卡槽体，所述网线固定卡槽体卡在网线收线架上将网线固定在收线槽。[0008]先把两件网线固定卡槽体穿设在网线上，然后根据需要收储网线的长度制定网线收线架的外径大小，组合网线收线架，组合完成后将网线缠绕在网线收线架上，再使用网线固定卡槽体卡在网线收线架的两侧，完成网线的收储从而避免网线混乱设置。[0009]进一步的，所述网线收储块采用塑料材质制成。[0010]进一步的，所述网线收储块的首端设有插孔，所述网线收储块的尾端设有与插孔相配合的插头。[0011]进一步的，所述网线固定卡槽体的外壁设有凸起，所述凸起内设有穿线孔。[0012]进一步的，所述网线收线架采用六段网线收储块首尾连接而成。[0013]本发明与现有技术相比，具有如
