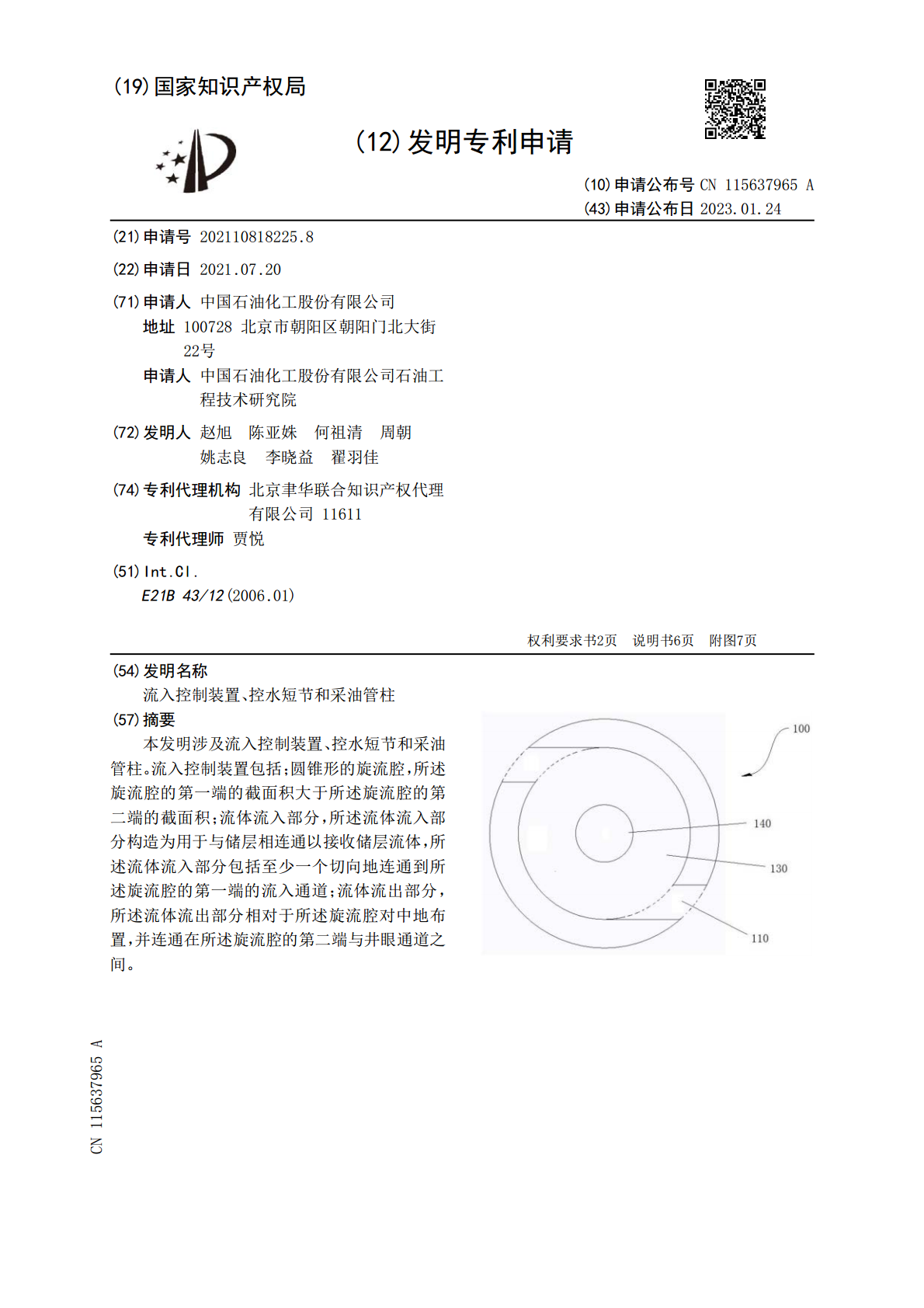

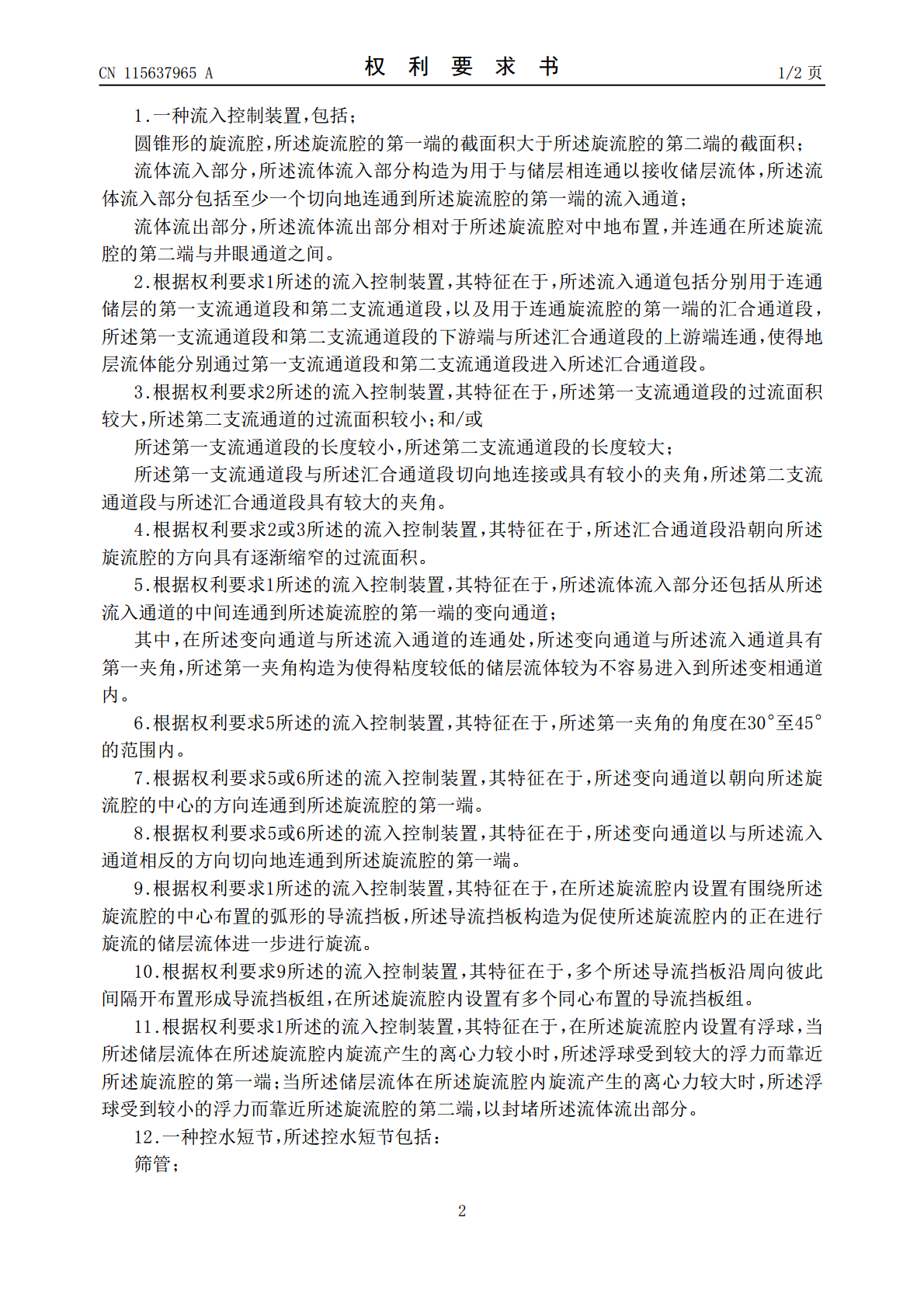

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115637965A(43)申请公布日2023.01.24(21)申请号202110818225.8(22)申请日2021.07.20(71)申请人中国石油化工股份有限公司地址100728北京市朝阳区朝阳门北大街22号申请人中国石油化工股份有限公司石油工程技术研究院(72)发明人赵旭陈亚姝何祖清周朝姚志良李晓益翟羽佳(74)专利代理机构北京聿华联合知识产权代理有限公司11611专利代理师贾悦(51)Int.Cl.E21B43/12(2006.01)权利要求书2页说明书6页附图7页(54)发明名称流入控制装置、控水短节和采油管柱(57)摘要本发明涉及流入控制装置、控水短节和采油管柱。流入控制装置包括；圆锥形的旋流腔，所述旋流腔的第一端的截面积大于所述旋流腔的第二端的截面积；流体流入部分，所述流体流入部分构造为用于与储层相连通以接收储层流体，所述流体流入部分包括至少一个切向地连通到所述旋流腔的第一端的流入通道；流体流出部分，所述流体流出部分相对于所述旋流腔对中地布置，并连通在所述旋流腔的第二端与井眼通道之间。CN115637965ACN115637965A权利要求书1/2页1.一种流入控制装置，包括；圆锥形的旋流腔，所述旋流腔的第一端的截面积大于所述旋流腔的第二端的截面积；流体流入部分，所述流体流入部分构造为用于与储层相连通以接收储层流体，所述流体流入部分包括至少一个切向地连通到所述旋流腔的第一端的流入通道；流体流出部分，所述流体流出部分相对于所述旋流腔对中地布置，并连通在所述旋流腔的第二端与井眼通道之间。2.根据权利要求1所述的流入控制装置，其特征在于，所述流入通道包括分别用于连通储层的第一支流通道段和第二支流通道段，以及用于连通旋流腔的第一端的汇合通道段，所述第一支流通道段和第二支流通道段的下游端与所述汇合通道段的上游端连通，使得地层流体能分别通过第一支流通道段和第二支流通道段进入所述汇合通道段。3.根据权利要求2所述的流入控制装置，其特征在于，所述第一支流通道段的过流面积较大，所述第二支流通道的过流面积较小；和/或所述第一支流通道段的长度较小，所述第二支流通道段的长度较大；所述第一支流通道段与所述汇合通道段切向地连接或具有较小的夹角，所述第二支流通道段与所述汇合通道段具有较大的夹角。4.根据权利要求2或3所述的流入控制装置，其特征在于，所述汇合通道段沿朝向所述旋流腔的方向具有逐渐缩窄的过流面积。5.根据权利要求1所述的流入控制装置，其特征在于，所述流体流入部分还包括从所述流入通道的中间连通到所述旋流腔的第一端的变向通道；其中，在所述变向通道与所述流入通道的连通处，所述变向通道与所述流入通道具有第一夹角，所述第一夹角构造为使得粘度较低的储层流体较为不容易进入到所述变相通道内。6.根据权利要求5所述的流入控制装置，其特征在于，所述第一夹角的角度在30°至45°的范围内。7.根据权利要求5或6所述的流入控制装置，其特征在于，所述变向通道以朝向所述旋流腔的中心的方向连通到所述旋流腔的第一端。8.根据权利要求5或6所述的流入控制装置，其特征在于，所述变向通道以与所述流入通道相反的方向切向地连通到所述旋流腔的第一端。9.根据权利要求1所述的流入控制装置，其特征在于，在所述旋流腔内设置有围绕所述旋流腔的中心布置的弧形的导流挡板，所述导流挡板构造为促使所述旋流腔内的正在进行旋流的储层流体进一步进行旋流。10.根据权利要求9所述的流入控制装置，其特征在于，多个所述导流挡板沿周向彼此间隔开布置形成导流挡板组，在所述旋流腔内设置有多个同心布置的导流挡板组。11.根据权利要求1所述的流入控制装置，其特征在于，在所述旋流腔内设置有浮球，当所述储层流体在所述旋流腔内旋流产生的离心力较小时，所述浮球受到较大的浮力而靠近所述旋流腔的第一端；当所述储层流体在所述旋流腔内旋流产生的离心力较大时，所述浮球受到较小的浮力而靠近所述旋流腔的第二端，以封堵所述流体流出部分。12.一种控水短节，所述控水短节包括：筛管；2CN115637965A权利要求书2/2页套设在所述筛管内的基管，在所述基管内形成所述井眼通道，在所述筛管与所述基管之间形成间隔空间，所述间隔空间构造为能与储层相连通；以及安装在所述基管的侧壁上的根据权利要求1到11中任一项所述的流入控制装置；其中，所述流体流出部分径向插入到所述基管的侧壁内，以使所述流体流出部分与所述井眼通道相连通，所述流体流入部分处于所述间隔空间内以与所述间隔空间连通。13.一种采油管柱，包括对应于各个储层布置的多个控水短节，各个控水短节包括根据权利要求1到11中任一项所述的流入控制装置。3CN115637965A说明书1/6页流入控制装置、控水短节和采油管柱技术领域[0
