一种光纤通路监控地震探测报警装置.pdf

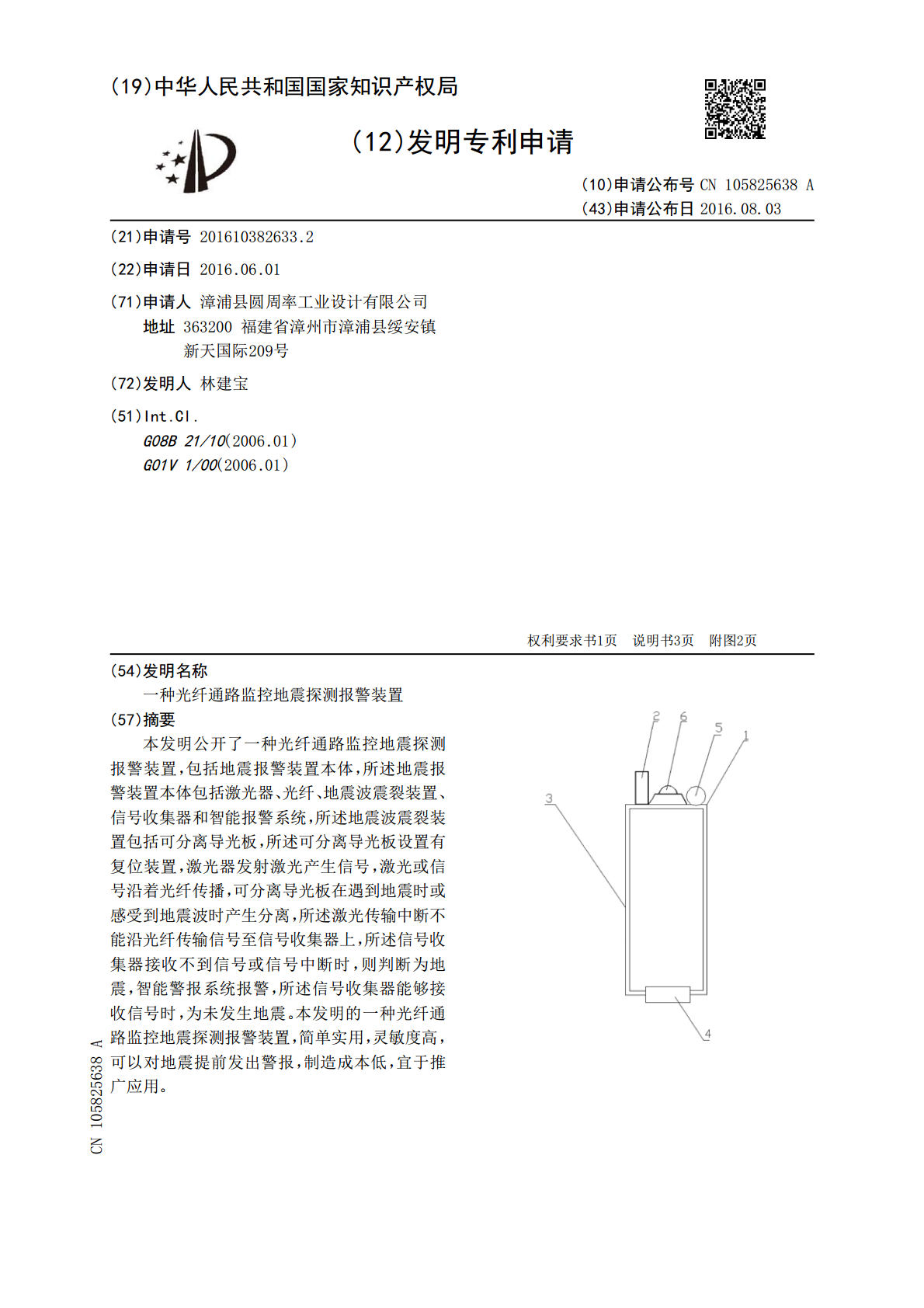

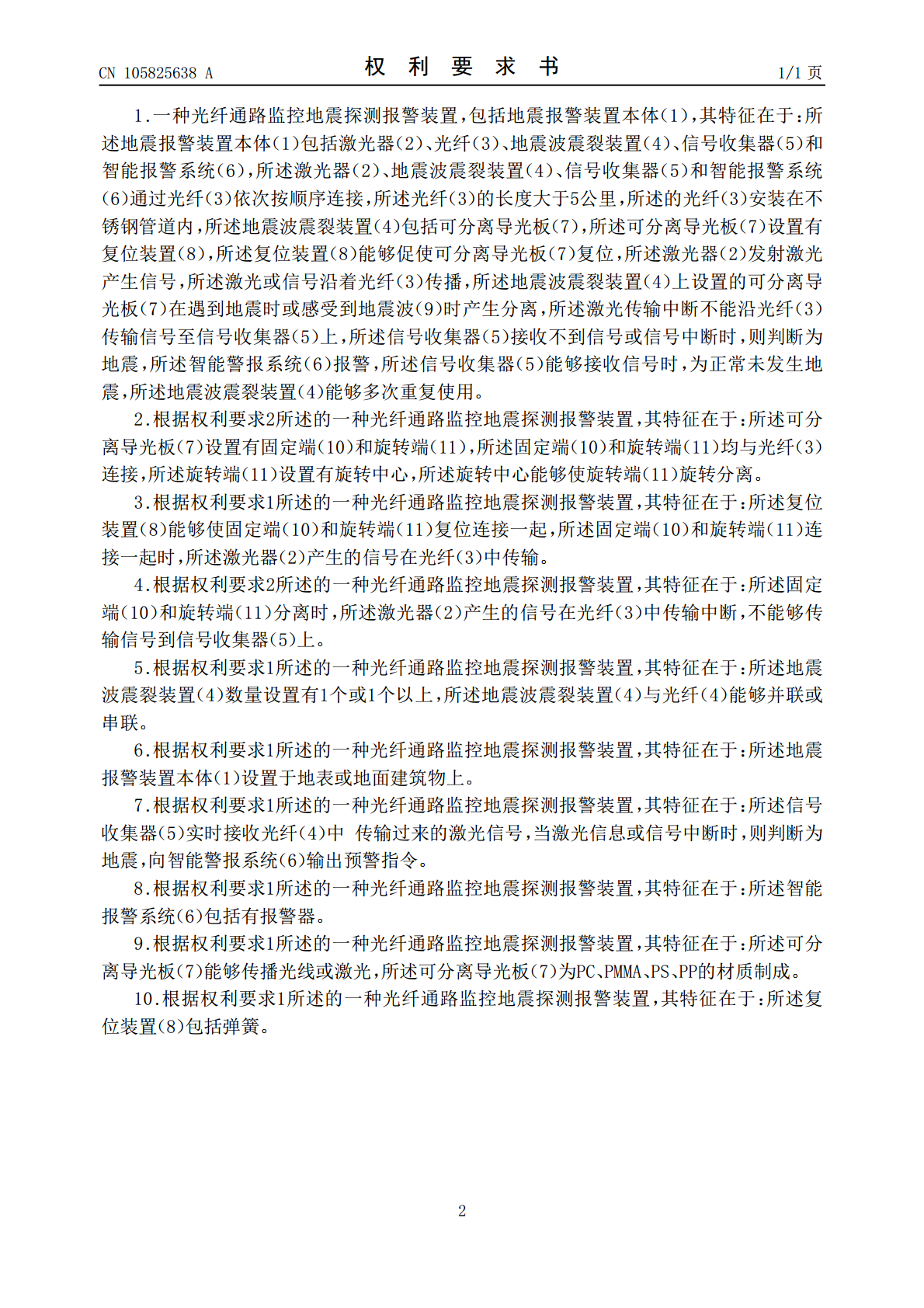

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105825638A(43)申请公布日2016.08.03(21)申请号201610382633.2(22)申请日2016.06.01(71)申请人漳浦县圆周率工业设计有限公司地址363200福建省漳州市漳浦县绥安镇新天国际209号(72)发明人林建宝(51)Int.Cl.G08B21/10(2006.01)G01V1/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种光纤通路监控地震探测报警装置(57)摘要本发明公开了一种光纤通路监控地震探测报警装置，包括地震报警装置本体，所述地震报警装置本体包括激光器、光纤、地震波震裂装置、信号收集器和智能报警系统，所述地震波震裂装置包括可分离导光板，所述可分离导光板设置有复位装置，激光器发射激光产生信号，激光或信号沿着光纤传播，可分离导光板在遇到地震时或感受到地震波时产生分离，所述激光传输中断不能沿光纤传输信号至信号收集器上，所述信号收集器接收不到信号或信号中断时，则判断为地震，智能警报系统报警，所述信号收集器能够接收信号时，为未发生地震。本发明的一种光纤通路监控地震探测报警装置，简单实用，灵敏度高，可以对地震提前发出警报，制造成本低，宜于推广应用。CN105825638ACN105825638A权利要求书1/1页1.一种光纤通路监控地震探测报警装置，包括地震报警装置本体（1），其特征在于：所述地震报警装置本体（1）包括激光器（2）、光纤（3）、地震波震裂装置（4）、信号收集器（5）和智能报警系统（6），所述激光器（2）、地震波震裂装置（4）、信号收集器（5）和智能报警系统（6）通过光纤（3）依次按顺序连接，所述光纤（3）的长度大于5公里，所述的光纤（3）安装在不锈钢管道内，所述地震波震裂装置（4）包括可分离导光板（7），所述可分离导光板（7）设置有复位装置（8），所述复位装置（8）能够促使可分离导光板（7）复位，所述激光器（2）发射激光产生信号，所述激光或信号沿着光纤（3）传播，所述地震波震裂装置（4）上设置的可分离导光板（7）在遇到地震时或感受到地震波（9）时产生分离，所述激光传输中断不能沿光纤（3）传输信号至信号收集器（5）上，所述信号收集器（5）接收不到信号或信号中断时，则判断为地震，所述智能警报系统（6）报警，所述信号收集器（5）能够接收信号时，为正常未发生地震，所述地震波震裂装置（4）能够多次重复使用。2.根据权利要求2所述的一种光纤通路监控地震探测报警装置，其特征在于：所述可分离导光板（7）设置有固定端（10）和旋转端（11），所述固定端（10）和旋转端（11）均与光纤（3）连接，所述旋转端（11）设置有旋转中心，所述旋转中心能够使旋转端（11）旋转分离。3.根据权利要求1所述的一种光纤通路监控地震探测报警装置，其特征在于：所述复位装置（8）能够使固定端（10）和旋转端（11）复位连接一起，所述固定端（10）和旋转端（11）连接一起时，所述激光器（2）产生的信号在光纤（3）中传输。4.根据权利要求2所述的一种光纤通路监控地震探测报警装置，其特征在于：所述固定端（10）和旋转端（11）分离时，所述激光器（2）产生的信号在光纤（3）中传输中断，不能够传输信号到信号收集器（5）上。5.根据权利要求1所述的一种光纤通路监控地震探测报警装置，其特征在于：所述地震波震裂装置（4）数量设置有1个或1个以上，所述地震波震裂装置（4）与光纤（4）能够并联或串联。6.根据权利要求1所述的一种光纤通路监控地震探测报警装置，其特征在于：所述地震报警装置本体（1）设置于地表或地面建筑物上。7.根据权利要求1所述的一种光纤通路监控地震探测报警装置，其特征在于：所述信号收集器（5）实时接收光纤（4）中传输过来的激光信号，当激光信息或信号中断时，则判断为地震，向智能警报系统（6）输出预警指令。8.根据权利要求1所述的一种光纤通路监控地震探测报警装置，其特征在于：所述智能报警系统（6）包括有报警器。9.根据权利要求1所述的一种光纤通路监控地震探测报警装置，其特征在于：所述可分离导光板（7）能够传播光线或激光，所述可分离导光板（7）为PC、PMMA、PS、PP的材质制成。10.根据权利要求1所述的一种光纤通路监控地震探测报警装置，其特征在于：所述复位装置（8）包括弹簧。2CN105825638A说明书1/3页一种光纤通路监控地震探测报警装置技术领域[0001]本发明涉及地震报警的技术领域，尤其涉及一种地震报警装置。背景技术[0002]地震是是一种非人力可以抵抗的毁灭性的自然灾害，地震可以在瞬间造成巨大的破坏力，地震自古时有发生，由于人力不可抗，所能做的就是提前发现，提前预警，及时撤离，所以地震预警装置引起人类
